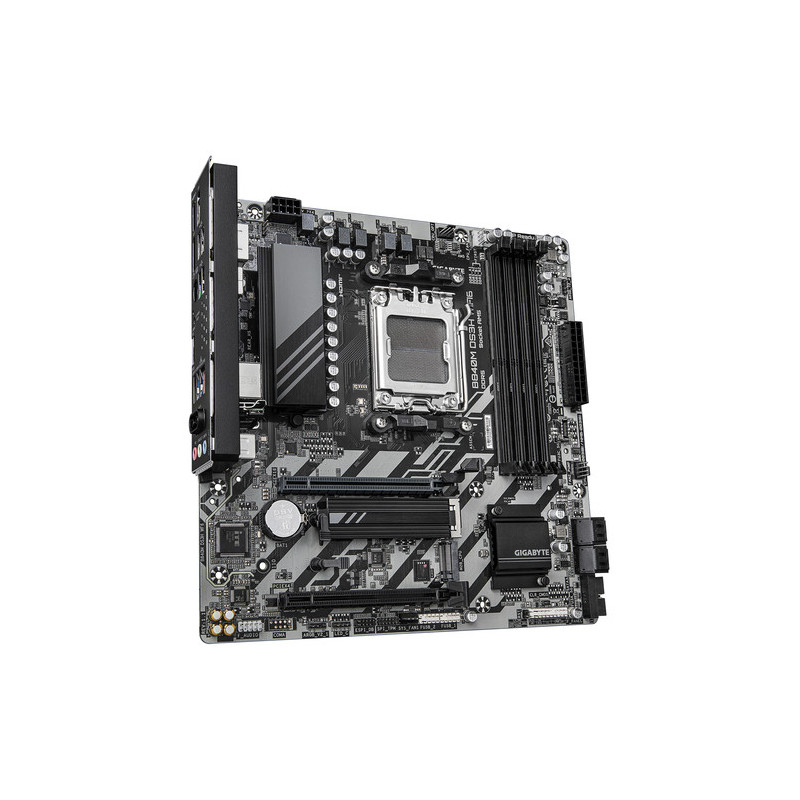

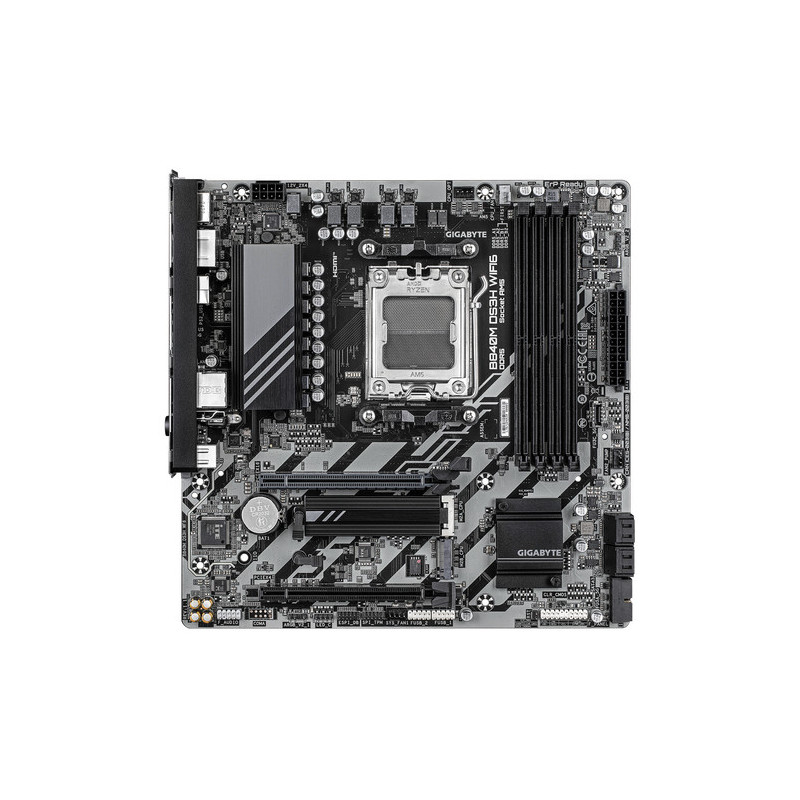

GIGABYTE B840M DS3H WIFI6 / AM5 / mATX

* D5 Bionic Corsa

* X3D Turbo Mode

* EZ-Latch

* WIFI EZ-Plug

* Friendly UI



Čipová sada: AMD B840

Rozmerný formát: Micro ATX (244x244mm)

Podpora procesorov: AMD Ryzen™ rady 9000/8000/7000

Pätica procesora: AM5



Pamäť:

* 4x DIMM pätica podporujúca až 256GB, DDR5 8200(OC)/8000(OC)/7950(OC)/7900(OC)/7800(OC)/7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6666(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5600(OC)/5200/4800/4400MT/s pamäťové moduly bez ECC

* dvojkanálová architektúra pamäte

* podpora pre AMD EXtended Profiles for Overclocking (AMD EXPO™) a podpora pamäťových modulov Extreme Memory Profile (XMP)



Grafické výstupy: grafické špecifikácie sa môžu líšiť v závislosti od podpory CPU

* 1x HDMI 2.1

* 2x DisplayPort 1.4



Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio

Ethernet: Realtek® 2,5 GbE LAN

WLAN + Bluetooth: Realtek® Wi-Fi 6 RTL8851BE + BT v5.3

Rozširujúce sloty:

* 1x PCI Express x16 (PCIEX16)

* 1x PCI Express x16, podpora PCIe 3.0 x4 (PCIEX4)



RAID radič: podpora pre RAID 0/1/(5)/10 pre úložné zariadenia NVMe SSD a RAID 0/1/10 pre úložné zariadenia SATA



Úložný priestor:

celkovo podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s

* 1x M.2 (M2A_CPU), Socket 3, M Key, typ 2580/2280 SSD PCIe 4.0 x4/x2

* 1x M.2 (M2B_CPU), Socket 3, M Key, typ 22110/2280 SSD PCIe 4.0 x4/x2

* 4x SATA 6Gb/s



USB:

Zadné USB (celkom 7 portov)

* 1x USB-C® s podporou USB 3.2 Gen 1

* 2x USB 3.2 Gen 1

* 4x USB 2.0/1.1



Predné USB (celkom 7 portov)

* 1x konektor USB-C® s podporou USB 3.2 Gen 1

* 1x USB 3.2 Gen 1 header - podpora ďalších 2 portov USB 3.2 Gen 1

* 2x USB 2.0/1.1 header - podpora ďalších 4 portov USB 2.0/1.1

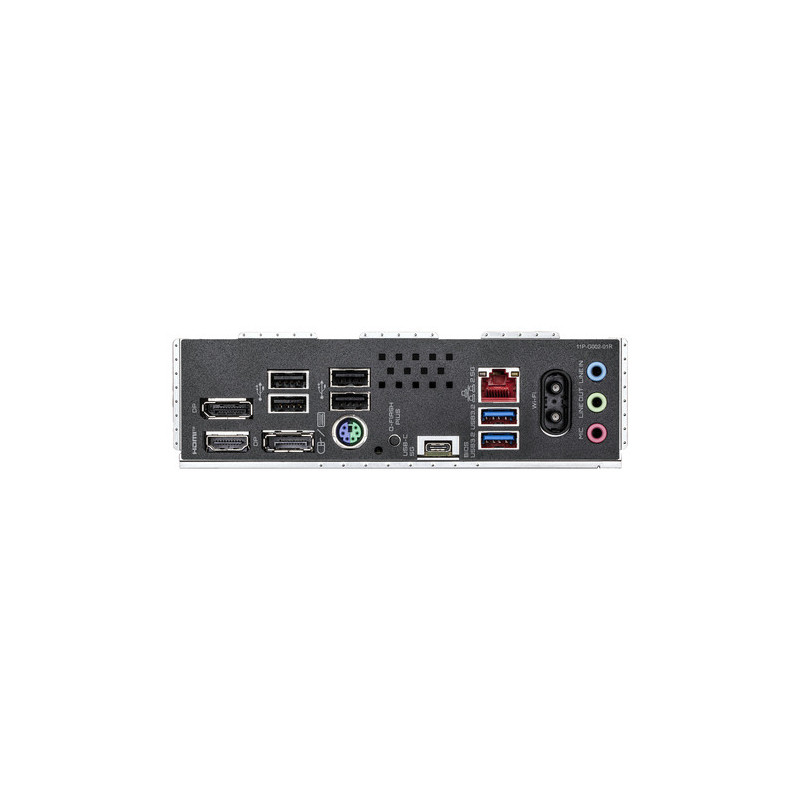

Porty na zadnom paneli:

* 1x HDMI

* 2x DisplayPort

* 1x tlačidlo Q-Flash Plus

* 1x PS/2 pre klávesnicu/myš

* 1x USB-C® s podporou USB 3.2 Gen 1

* 2x USB 3.2 Gen 1

* 4x USB 2.0/1.1

* 2x anténny konektor (1T1R)

* 1x RJ-45

* 3x audio konektor



Interné porty:

Napájanie

* 1x 24pin ATX hlavný napájací konektor

* 1x 8pin ATX 12V napájací konektor

Súvisiace s ventilátorom a chladením

* 1x CPU fan header

* 1x CPU fan/water cooling pump header

* 1x system fan header

* 1x system fan/water cooling pump header

Súvisiace s úložiskom

* 2x M.2 slot (Key M)

* 4x SATA 6Gb/s port

USB

* 1x konektor USB-C® s podporou USB 3.2 Gen 1

* 1x USB 3.2 Gen 1 header - podpora ďalších 2 portov USB 3.2 Gen 1

* 2x USB 2.0/1.1 header - podpora ďalších 4 portov USB 2.0/1.1

Ostatné

* 2x adresovateľný RGB Gen2 LED strip header

* 1x RGB LED strip header

* 1x front panel header

* 1x front panel audio header

* 1x Trusted Platform Module header (iba pre modul GC-TPM2.0 SPI V2)

* 1x reset jumper

* 1x Clear CMOS jumper



BIOS: 1x 256Mb flash, AMI UEFI BIOS (PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0)



Odkaz na stránku výrobcu: https://www.gigabyte.com/Motherboard/B840M-DS3H-WIFI6-rev-12#kf
