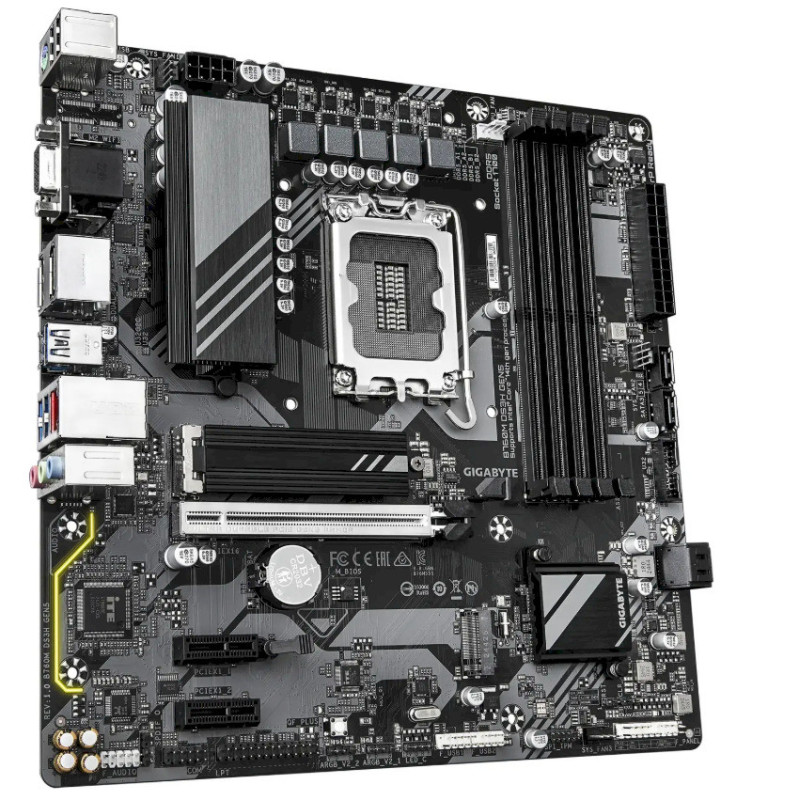

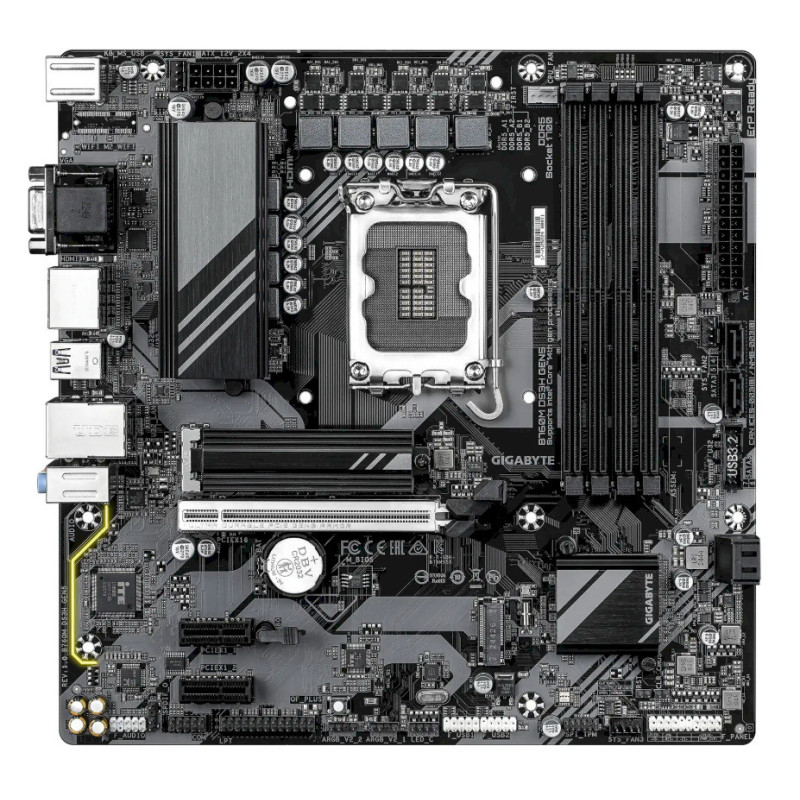

Płyta główna B760M DS3H s1700 GEN5 4DDR5 HDMI / DP / DSUB mATX

Intel® B760 Express

Formát: Micro ATX (244x244 mm)

Podpora procesorov: Intel® Core™ 14., 13. a 12. generácie, Pentium® Gold a Celeron®

Pätica procesora: LGA1700



Pamäť:

* 4× DIMM pätica podporujúca až 256 GB, pamäťové moduly DDR5 5600/5200/4800/4400 MT/s

* Dvojkanálová architektúra pamäte

* Podpora pamäťových modulov Extreme Memory Profile (XMP)

Grafické výstupy:

* 1× D-Sub port s maximálnym rozlíšením 1920×1200 pri 60 Hz

* 1× HDMI port s maximálnym rozlíšením 4096×2160 pri 60 Hz - podpora HDMI 2.1 a HDCP 2.3

* 1× DisplayPort s maximálnym rozlíšením 4096×2304 pri 60 Hz - podpora DisplayPort 1.2 a HDCP 2.3

* 1× DisplayPort s maximálnym rozlíšením 4096×2304 pri 60 Hz - podpora DisplayPort 1.2

Zvuková karta:

* Kodek Realtek® Audio

* High Definition Audio

* 2/4/5.1/7.1 kanál

* Podpora S/PDIF out

Ethernet: Realtek® 2.5GbE LAN



Rozširujúce sloty:

* 1× PCI Express x16 podporuje PCIe 5.0 a beží na x16

* 2× PCI Express x1 podporuje PCIe 3.0 a beží na x1



Úložný priestor:

Celkovo podporuje 2 sloty M.2 a 4 porty SATA 6 Gb/s

* 1× M.2, M kľúč typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU)

* 1× M.2, M kľúč typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB)

* 4× port SATA 6 Gb/s



RAID radič: podpora RAID 0/1/5/10 pre úložné zariadenia SATA



USB:

Zadné USB (celkovo 6 portov)

* 1× USB Type-C® 3.2 Gen 2

* 3× USB 3.2 Gen 1

* 2× USB 2.0/1.1



Predné USB (celkovo 6 portov)

* 1× USB 3.2 Gen 1 header - podpora ďalšieho 1 USB 3.2 Gen 1

* 2× USB 2.0/1.1 header - podpora ďalších 2 USB 2.0/1.1

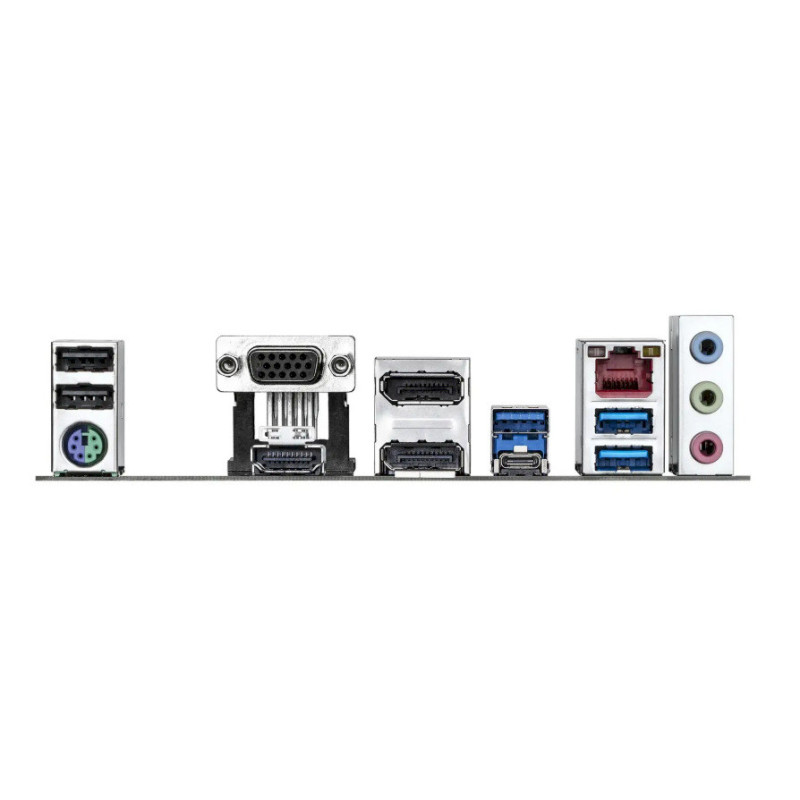

Porty na zadnom paneli:

* 1× USB Type-C® 3.2 Gen 2

* 3× USB 3.2 Gen 1

* 2× USB 2.0/1.1

* 1× PS/2

* 1× D-Sub

* 1× HDMI

* 2× DisplayPort

* 1× RJ-45

* 3× audio konektor



Interné porty:

Napájanie

* 1× 24-pin ATX hlavný napájací konektor

* 1× 8-pin ATX 12V napájací konektor

Súvisiace s ventilátorom a chladením

* 1× CPU fan header

* 3× system fan header

Súvisiace s úložiskom

* 2× M.2 slot (Key M)

* 4× SATA 6 Gb/s port

USB

* 1× USB 3.2 Gen 1 header

* 2× USB 2.0/1.1 header

Ostatné

* 2× adresovateľný RGB Gen2 LED strip header

* 1× RGB LED strip header

* 1× front panel header

* 1× front panel audio header

* 1× Trusted Platform Module header (len pre modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)

* 1× serial port header

* 1× parallel port header

* 1× S/PDIF Out header

* 1× Q-Flash Plus button

* 1× reset jumper

* 1× Clear CMOS jumper



BIOS: 1× 128 dMb flash, AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0



Odkaz na stránku výrobcu: https://www.gigabyte.com/Motherboard/B760M-DS3H-GEN5#kf
