Profesionalios klasės UBIQUITI 24 prievadų 3 lygio „Etherlighting™ PoE+++“ komutatorius

Neprilygstamas našumas

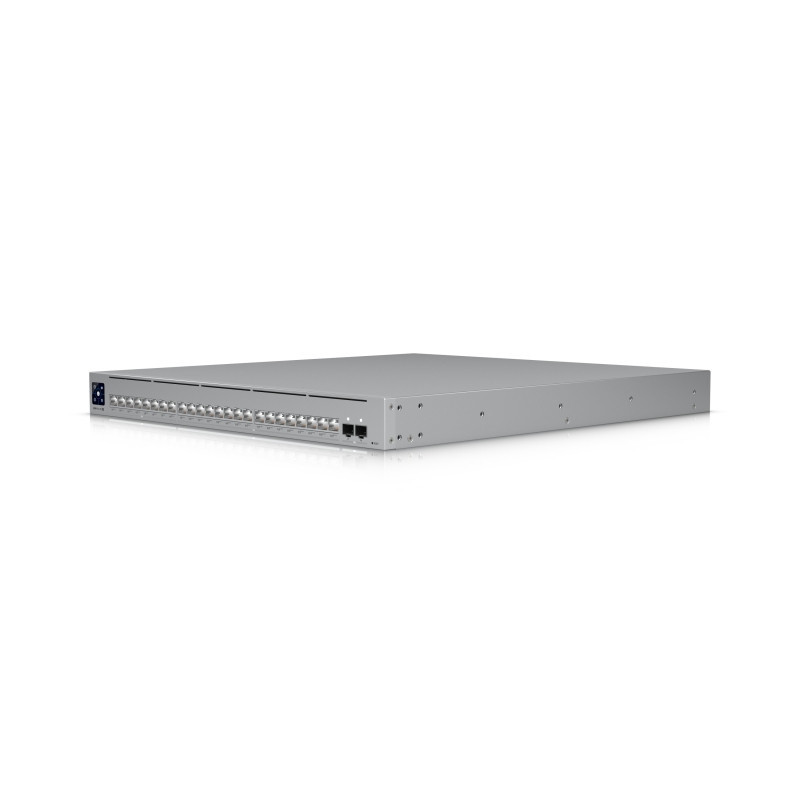

„Ubiquiti UniFi Switch Pro XG 24 PoE“ (USW-Pro-XG-24-PoE) yra profesionalios klasės „Layer 3 Etherlighting™ PoE+++“ komutatorius, sukurtas atsižvelgiant į aukštus šiuolaikinių įmonių ir duomenų centrų aplinkos reikalavimus. Turėdamas (16) 10 GbE prievadų, (8) 2,5 GbE prievadus ir (2) 25G SFP28 įkėlimo prievadus, jis užtikrina išskirtinį universalumą prijungiant didelės spartos serverius, saugojimo sistemas ir agregavimo sluoksnius. Turėdamas 460 Gbps komutavimo pajėgumą ir 230 Gbps neblokuojantį pralaidumą, šis komutatorius užtikrina itin greitą, nepertraukiamą duomenų srautą kiekviename prievade. 342 Mpps persiuntimo greitis ir 8 MB paketų buferis leidžia efektyviai apdoroti paketus, sumažinant delsą ir paketų praradimą net esant didelėms tinklo apkrovoms. Palaikydamas iki 1000 VLAN ir 128 000 įrašų MAC adresų lentelę, „UniFi Switch Pro XG 24 PoE“ leidžia tiksliai segmentuoti tinklą ir užtikrinti didelio našumo mastelio keitimą. Sukurtas siekiant našumo, patikimumo ir ateities poreikiams pritaikyto ryšio, jis idealiai tinka augantiems profesionaliems tinklams.

Funkcinis dizainas

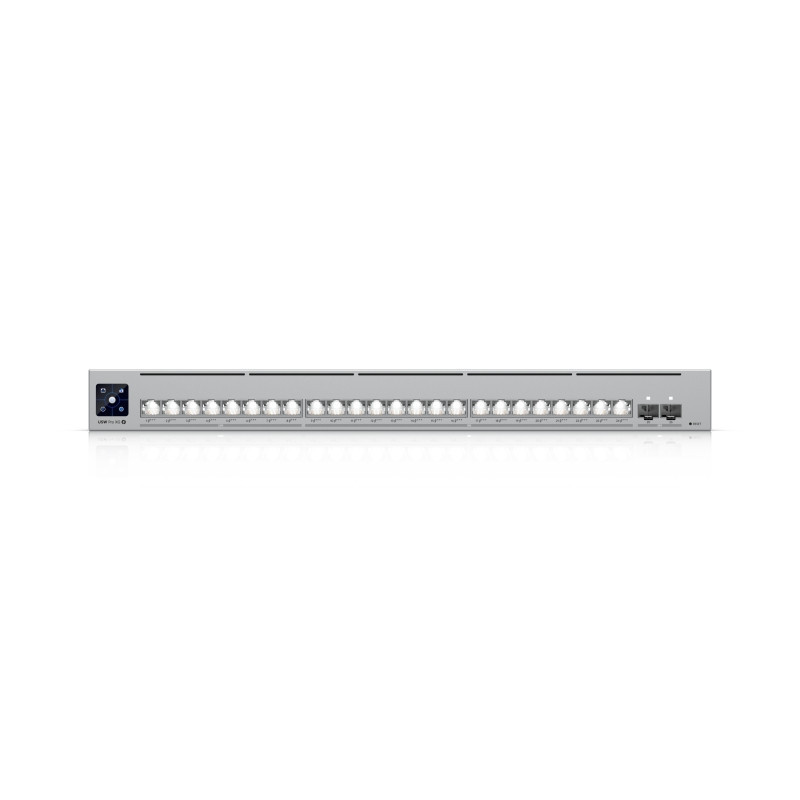

„UniFi Switch Pro XG 24 PoE“ pristato „Etherlighting™“ technologiją – novatorišką funkciją, kuri dinaminiu apšvietimu vizualiai rodo prievado vietą, ryšio greitį ir VLAN arba tinklo priskyrimą. Ši funkcija leidžia lengvai šalinti triktis ir valdyti kabelius, ypač tamsiose arba tankiai sukrautose stelažų aplinkose. Kartu su „UniFi Etherlighting“ patch kabeliais prievadai pasiekia optimalų ryškumą ir matomumą, užtikrindami švarią ir profesionalią išvaizdą. Jungiklis taip pat turi 1,3 colio spalvotą LCM jutiklinį ekraną, skirtą greitam būsenos patikrinimui, įrenginio konfigūravimui ir tiesioginiam stebėjimui be išorinės programinės įrangos. Pagamintas iš aukštos kokybės SGCC plieno, šis 1U ant stelažo montuojamas jungiklis užtikrina konstrukcijos vientisumą ir ilgaamžiškumą, saugiai įsitaisydamas keturių atramų stelažuose, kurių gylis reguliuojamas nuo 600 iki 1066 mm. „UniFi Switch Pro XG 24 PoE“, turintis tvirtą ESD apsaugą iki ±30 kV (oras) ir ±20 kV (kontaktas), yra sukurtas patikimai veikti bet kurioje profesionalioje IT aplinkoje.

Išmanus valdymas
„UniFi Switch Pro XG 24 PoE“ sukurtas taip, kad užtikrintų patikimą maitinimą ir pažangias valdymo funkcijas. Turėdami bendrą 720 W PoE biudžetą, visi 24 RJ45 prievadai palaiko „PoE+++“ (4 tipo, iki 90 W), todėl galima naudoti didelės galios įrenginius, tokius kaip „Ubiquiti U6E“, „U7“ ar kitus reiklius prieigos taškus ir komutatorius. Komutatoriuje esantis vidinis 200 W kintamosios / nuolatinės srovės maitinimo šaltinis (100–240 V kintamoji srovė) veikia kartu su „UniFi Redundant Power System“ (RPS) per USP RPS nuolatinės srovės įvestį, kad būtų palaikomas veikimo laikas svyravimų metu. Įprasto veikimo metu pats komutatorius sunaudoja iki 150 W (išskyrus „PoE“ išvestį), o pilnai apkrautas bendras energijos suvartojimas (jungiklis + PoE) gali siekti 870 W. Valdymas vyksta sklandžiai naudojant „UniFi Network“ 9.0.114 ir naujesnes versijas, todėl galima centralizuotai konfigūruoti, stebėti ir atnaujinti programinę-aparatinę įrangą iš vienos intuityvios sąsajos. Komutatorius visiškai palaiko 3 lygio tinklus, įskaitant statinį maršrutizavimą ir tarp-VLAN ryšį, todėl galima optimizuoti duomenų kelius ir sumažinti delsą sudėtingose infrastruktūrose. Dėl galingos architektūros ir profesionalios konstrukcijos kokybės „UniFi Switch Pro XG 24 PoE“ nustato naują standartą įmonės lygio komutavimui ir patikimumui.

Matmenys: 442 x 480 x 44 mm (17,4 x 18,9 x 1,7")
Prievadų išdėstymas:
2,5 GbE RJ45: 8 (visi PoE+++) (2,5G/1G/100M/10M)
10 GbE RJ45: 16 (visi PoE+++) (10G/5G/2,5G/1G/100M/10M)
25G SFP28: 2 (25G/10G/1G)
Maks. PoE išvestis: Iki PoE+++
Bendra PoE galia: 720 W
Rezervinis maitinimas: Nuolatinės srovės atsarginis maitinimas
3 sluoksnis: ✓
Forma: Montuojamas ant stovo (1U)
„Etherlighting™“: ✓

Našumas

Komutacinių tinklų talpa: 460 Gbps
Bendras neblokuojantis pralaidumas: 230 Gbps
Persiuntimo greitis: 342 Mpps
Palaikomi VLAN: 1 000
MAC adresų lentelės dydis: 32 000
Statiniai IPv4 maršrutai: 512
Paketų buferio dydis: 8 MB
Prieigos sąrašai:
IPv4: 256
MAC: 256

3 sluoksnio funkcijos

DHCP serveris (vietiniai tinklai): ✓
DHCP relė: ✓
Maršrutizavimas tarp VLAN (vietiniai tinklai): ✓
Statinis maršrutizavimas (vietiniai tinklai): ✓

2 sluoksnio funkcijos
LACP prievadų agregavimas: ✓
STP ir RSTP: ✓
QoS (DSCP): ✓
„Pro AV“ profiliai („Play“, „Dante“, „Q-SYS“, „NDI“, „SDVoE“, „Shure“, AES67, „Crestron“): ✓
Išplėstinė IGMP konfigūracija („Querier“, „Fast Leave“, maršrutizatoriaus prievadas): ✓
IGMP šnipinėjimas: ✓
802.1X valdymas: ✓
MAC adresų pagrindu veikiantys ACL ir įrenginių izoliavimas: ✓
DHCP šnipinėjimas ir apsauga: ✓
Išėjimo greičio apribojimas: ✓
Srauto valdymas: ✓
Audros valdymas: ✓
Daugiaadresio transliavimo ir transliavimo greičio ribojimas: ✓
MAC adreso blokavimas: ✓
IP pagrįsti ACL ir tinklo izoliavimas: ✓
MAC pagrįsti prievado apribojimai: ✓
Prievado izoliavimas: ✓
Prievado veidrodinis atspindėjimas: ✓
Dideli rėmeliai: ✓
LLDP-MED: ✓
Balso VLAN: ✓
Kilpos apsauga: ✓
Virtualaus tinklo viršijimas: ✓

Aparatūra

PoE prievadai:
PoE+++: 24
Maks. PoE galia vienam prievadui, naudojant PSE:
PoE: 15,4 W
PoE+: 30 W
PoE++: 60 W
PoE+++: 90 W
Maks. Energijos suvartojimas:
150 W (išskyrus PoE išvestį)
870 W (įskaitant PoE išvestį)
Maitinimo būdas:
(1) Universali įvestis, 100–240 V kintamoji srovė, 50/60 Hz
(1) USP RPS nuolatinės srovės įvestis
Maitinimo įvesties būdas: kintamosios srovės įvestis
Maitinimo šaltinis: kintamoji/nuolatinė srovė, vidinis, 870W
Palaikoma įtampos diapazonas: 100–240 V AC
Valdymas:
Ethernet
AR
Svoris:
Be tvirtinimo laikiklių: 7,9 kg (17,4 svaro)
Su tvirtinimo laikikliais: 8 kg (17,6 svaro)
Korpuso medžiaga: SGCC steel
Tvirtinimo medžiaga: SGCC steel
Palaikomas stelažo gylis:
482,6 mm (19 colių) keturių stulpų stelažai
Stulpų gylis nuo 600 iki 1066 mm (23,6–42 colių)
LCM ekranas: 1,3 colio lietimui jautrus ekranas
Apsauga nuo elektrostatinės iškrovos (ESD): Oras: ± 30 kV, kontaktas: ± 20 kV
Aplinkos darbinė temperatūra: Nuo -5 iki 40 °C (nuo 23 iki 104 °F)
Aplinkos drėgmė darbinei temperatūrai: 10–90 % be kondensacijos
„Etherlighting™“:
Ethernet: ✓
SFP28: ✓
LED:
RPS: ✓
Atitinka NDAA reikalavimus: ✓
Sertifikatai: CE, FCC, IC, Anatel: 04322-25-08356

Programinė įranga

Programos reikalavimai:
„UniFi“ tinklas: 9.1.120 ir naujesnės versijos
