„Toyota“ galinio vaizdo kameros sąsaja nuo 2014 m.

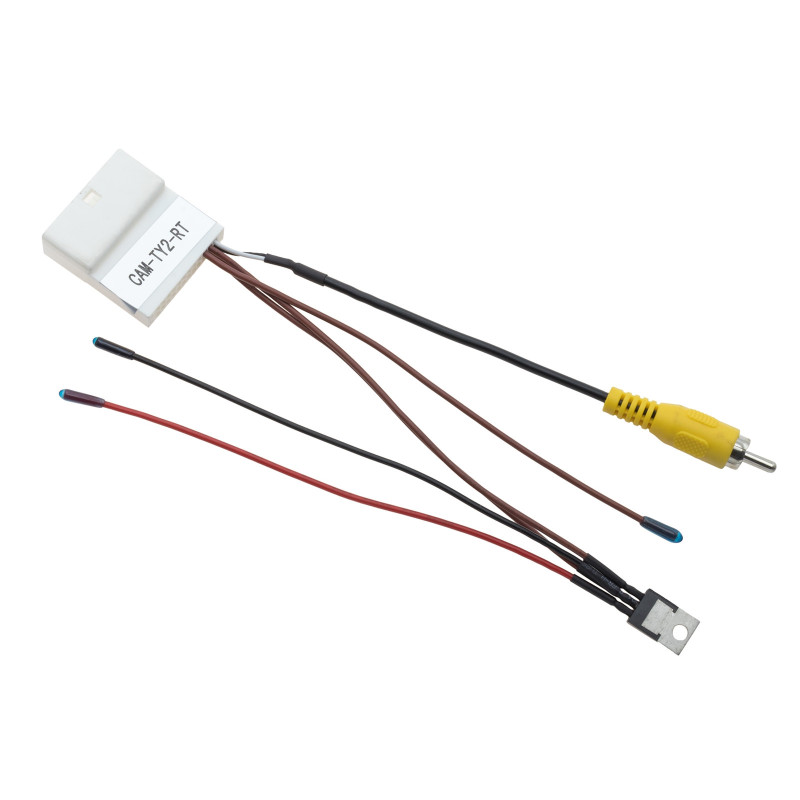

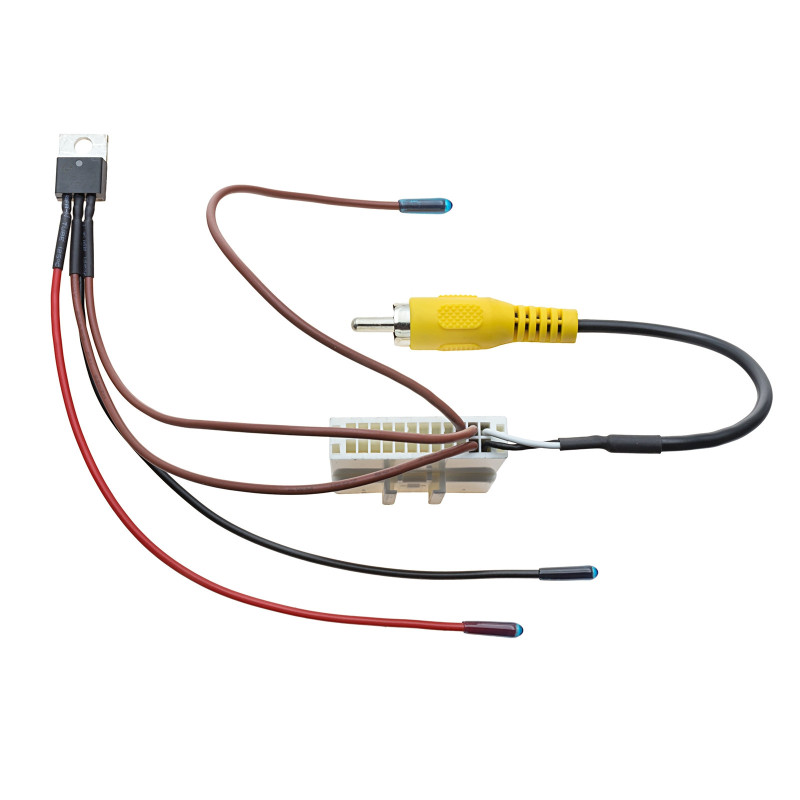

OEM Toyota galinio vaizdo kameros adapteris → RCA

Adapteris leidžia išlaikyti gamyklinę „Toyota“ galinio vaizdo kamerą, pakeitus radiją multimedijos įrenginiu su RCA (Cinch) kameros įvestimi.

Įrenginys konvertuoja originalios kameros signalą į standartinę RCA jungtį ir tiekia gamyklinei kamerai reikalingą 6 V maitinimą. Priklausomai nuo automobilio modelio, adapteris taip pat gali generuoti +12 V atbulinės pavaros signalą arba šį signalą galima prijungti tiesiai iš automobilio laidų.

Pagrindinės savybės

• Leidžia išsaugoti gamyklinę galinio vaizdo kamerą pakeitus radiją.
• Konvertuoja OEM signalą į standartinę RCA įvestį.
• Įmontuotas 6 V kameros maitinimo šaltinis.
• Atbulinės pavaros signalo išvestis +12V.
• Nereikia keisti gamyklinės instaliacijos.

Techniniai duomenys

Jungtys:

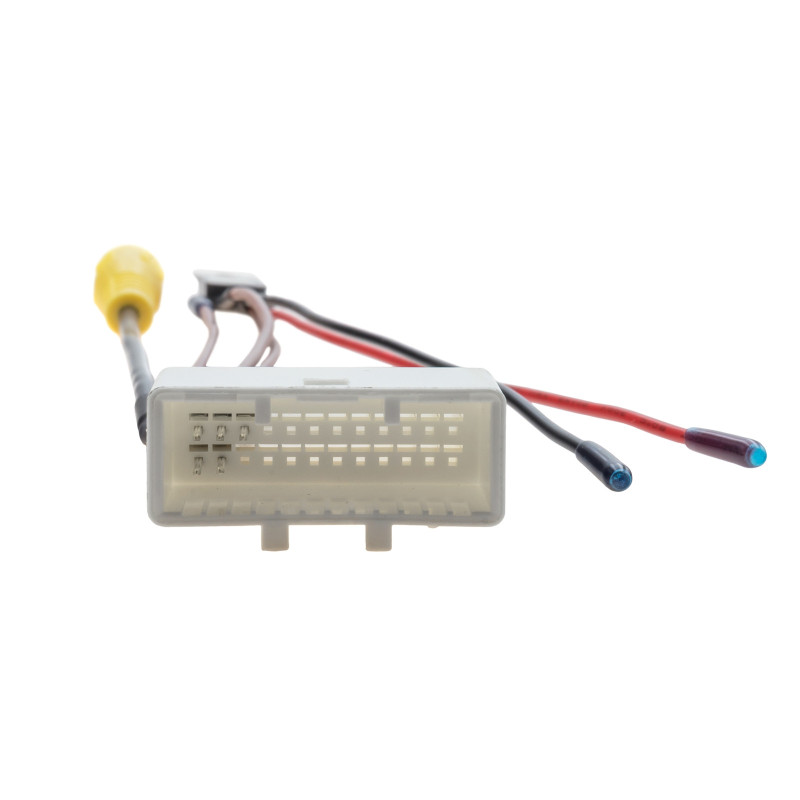

• 24 kontaktų „Toyota“
• RCA išvestis (geltona, kištukas) radijo kameros įėjimui

Laidai:

• Raudona – +12 V po uždegimo jungiklio (ACC, 15 gnybtas, su saugikliu)
• Juodas – įžeminimas (GND, 31 gnybtas)
• Ruda – atvirkštinio signalo išvestis +12 V

OEM kameros maitinimo įtampa: 6 V

OEM kameros kontaktų priskyrimas:

• 11 kaištis – +6 V
• 23 kaištis – įžeminimas
• 12 kaištis – vaizdo įrašas +
• 24 kaištis – Vaizdo įrašas –

Prieš montuojant rekomenduojama patikrinti teisingą kaiščių priskyrimą, išmatuojant gamyklinio radijo įtampą.

Svarbi informacija

• Sukurta išskirtinai automobiliams, kuriuose gamykliškai sumontuota galinio vaizdo kamera.
• Nesuderinamas su gamyklinėmis 360° kamerų sistemomis.
• Kai kuriuose modeliuose su dinaminiais kreiptuvais suderinamumas gali būti ribotas.
• Daugelyje multimedijos stočių įdiegus galinio vaizdo kamerą, ją reikia įjungti įrenginio meniu.

„Toyota“ paraiška

• Auris (E15) 2010-03-2013
• Avensis (T27) 2012-01-2015
• Camry (XV50) 2014–2019 m.
• Corolla (E170) 2014-04-2016
• Corolla (E170) 2014-12-2018
• GT86 (ZN) 2017-01-2020
• Aukštaitijos 2014–2020 m.
• Hilux (N25) 2011-12-2016
• Hilux (AN120/AN130) 2016-11-2020
• Land Cruiser Prado (J15) 2013-10-2017
• Land Cruiser Prado (J15) 2018-01-2019*
• Prius (ZVW30/ZVW35) 2012-04-2016
• „Prius+“ 2012-06–2015-01
• RAV4 (XA30 / XA40) 2013-04-2016
• RAV4 (XA40) 2016-01-2018**
• Sekvoja 2014–2017 m.
• Sienna 2014–2020
• Takoma 2014–2022 m.
• Tundra 2014–2021
• Verso (AR2) 2009-04-2013
• Verso (AR2) 2013-04-2018
• Yaris (XP13) 2011-11-2014
• Yaris (XP13) 2014-09-2017
• Yaris (XP13) 2017-04-2020

Komentarai

*Transporto priemonės su gamykline 360° kamerų sistema nepalaikomos.

** Pasirinktoms versijoms su 360° kameros sistema reikia naudoti specialų 10 kontaktų / 6 kontaktų / 28 kontaktų / 24 kontaktų adapterį (dalies numeris 42STY019).**
