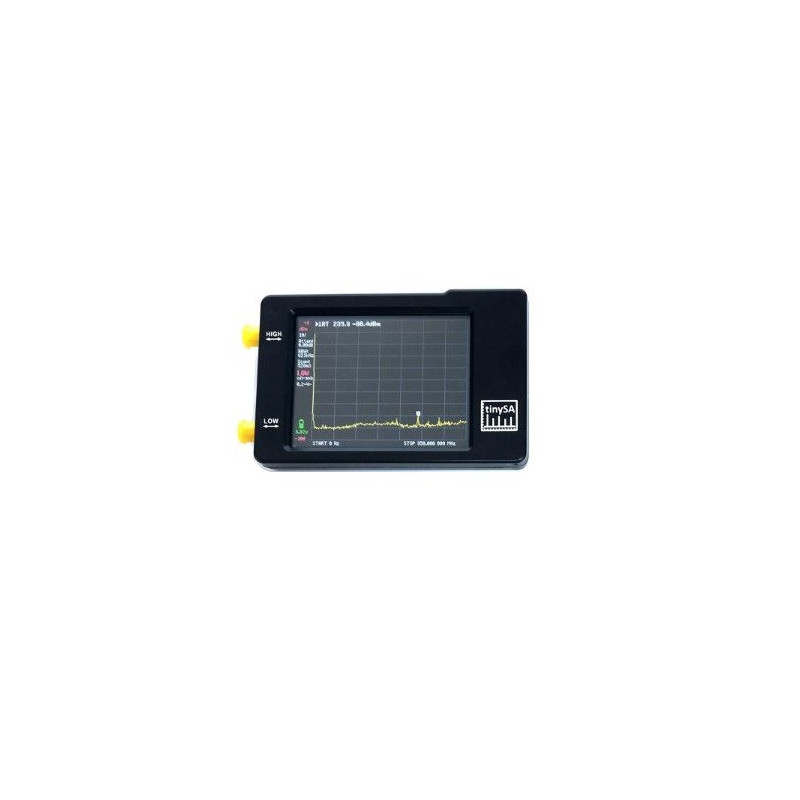

Spektro analizatorius

Spektro analizatorius

• Vartotojo sąsaja:


• Ekrano skiriamoji geba 320*240 pikselių.


• Ekrano įstrižainė 2,8 colio .


• 16 bitų vienam RGB pikseliui.


• Varžinis jutiklinis valdymas.


• Jog jungiklio valdymas.


• USB nuosekliojo prievado valdymas.


• Pasirenkamas TTL USART prievadas (SW dar neįdiegtas) vidinėje PCB.


• Tiesinis maitinimo šaltinis, kad būtų išvengta perjungimo triukšmo.

Žemos įvesties režimo specifikacijos:

• Įvesties dažnių diapazonas nuo 100 kHz iki 350 MHz (su tam tikrais apribojimais iki 10 kHz).


• Įvesties varža 50 omų, kai įvesties slopinimas nustatytas į 10 dB ar daugiau.


• Pasirenkamas rankinis ir automatinis įvesties slopinimas nuo 0 dB iki 31 dB 1 dB žingsniu.


• Absoliutus maksimalus įvesties lygis +10 dBm su 0 dB vidiniu slopinimu.< /li>


• Absoliuti maksimali trumpalaikė didžiausia įvesties galia +20 dBm su 30 dB vidiniu slopinimu.


• Siūloma maksimali +5 dBm įvesties galia su vidiniu slopinimu automatiniu režimu.


• geriausi matavimai palaiko įvesties galią žemiau -25 dBm.


• Trečios eilės moduliacijos produktų (IIP3) įvesties perėmimo taškas yra +15 dBm su 0 dB vidiniu slopinimu.


• 1 dB glaudinimo taškas, esant -1 dBm, esant 0 dB vidinis slopinimas.


• Galios detektoriaus skiriamoji geba 0,5 dB ir tiesiškumas, palyginti su dažniu +/-1 dB.


• Absoliutus galios lygio tikslumas po galios lygio kalibravimo +/- 1 dB.


• Mažiausias matomas signalas, naudojant 30 kHz skiriamosios gebos juostos plotį -102 dBm.


• Dažnio tikslumas, lygus pasirinktam skyros dažnių juostai.


• Fazės triukšmas -90 dB/Hz esant 100 kHz poslinkiui ir -115 dB/Hz esant 1MHz poslinkiui.


• Suaktyvinkite laisvą dinaminį diapazoną, kai naudojate 70 dB 30 kHz skiriamosios gebos pralaidumą.


• Rankiniu būdu pasirenkami 3, 10, 30, 100, 300 skyros filtrai , 600 kHz. Automatinis vieno iš 57 skyros filtrų pasirinkimas.


• Ekrano skiriamoji geba - 51, 101, 145 arba 290 matavimo taškų.


• Nuskaitymo greitis viršija 1000 taškų per sekundę naudojant didžiausios skyros filtrus .


• Automatinis faktinių nuskaitymo taškų optimizavimas, siekiant užtikrinti viso nuskaitymo diapazono aprėptį, neatsižvelgiant į pasirinktą skiriamosios gebos pralaidumą.


• Paskatinimo slopinimo parinktis, skirta įvertinti, ar tam tikri signalai yra sukurti viduje, ar iš tikrųjų yra įvesties signale.


• Po nedidelio HW modifikavimo galima klausytis demoduliuoto garso.

Aukštas įvesties režimo specifikacija:

• Įvesties dažnių diapazonas nuo 240MHz iki 960MHz.


• Įvesties varža priklauso nuo dažnio ir skiriasi nuo 50 omų.


• Kadangi nėra įvesties juostos filtro, stiprūs įvesties signalai, esantys už 240-960 MHz diapazono ribų, gali iškraipyti juostos signalus.


• Absoliutus maksimalus įvesties lygis be +10 dBm slopinimo.


• Trečios eilės moduliavimo produktų (IIP3) įvesties taškas -5 dBm be vidinio slopinimo.


• 1 dB suspaudimo taškas esant -6 dBm be vidinio slopinimo.


• Galios detektoriaus skiriamoji geba 0,5 dB ir tiesiškumas, palyginti su +/-1 dB dažniu.


• Absoliutus galios lygio tikslumas po galios lygio kalibravimo +/- 1 dB.


• Mažiausias matomas signalas, naudojant 30 kHz skiriamosios gebos pralaidumą - 115 dBm.


• Dažnio tikslumas, lygus pasirinktam skyros pralaidumui.


• Suaktyvinti laisvą dinaminį diapazoną, kai naudojamas 30 kHz skiriamosios gebos pralaidumas 50 dB.


• Rankiniu būdu pasirenkami skyros filtrai 3, 10, 30, 100, 300, 600 kHz. Automatinis vieno iš 57 skyros filtrų pasirinkimas.


• Pasirenkamas nuo 25 dB iki 40 dB dažnio priklausomas įvesties slopintuvas. Galios lygio paklaida suaktyvinus šį slopintuvą padidėja iki +/- 10 dB.


• Ekrano skiriamoji geba 51, 101, 145 arba 290 matavimo taškų.


• Nuskaitymo greitis viršija 1000 taškų/ antras naudojant didžiausios skyros filtrus.


• Automatinis faktinių nuskaitymo taškų optimizavimas, siekiant užtikrinti viso nuskaitymo diapazono aprėptį, nepaisant pasirinktos skiriamosios gebos pralaidumo.


• Po nedidelio HW modifikavimo galima Klausykite demoduliuoto garso.

Žemos išvesties režimo specifikacijos:

• Sinusinė išvestis su harmonikos žemiau -40 dB pagrindinio.


• Išėjimo dažnių diapazonas nuo 100 kHz iki 350 MHz.


• Lygio tikslumas +/- 2 dB visame išvesties dažnių diapazone.


• Išvestis dažnio skiriamoji geba 156 Hz žemesnė nei 47 MHz išvestis arba 312 Hz virš 47 MHz išvestis.


• Išvesties lygis pasirenkamas 1 dB žingsniu nuo -76 dBm iki -6 dBm.


• Pasirenkama AM, siaura FM ir plati FM moduliacija su dažniai nuo 50 Hz iki 6 kHz arba lėtas perėjimas per pasirenkamą dažnių diapazoną.


• Pasirenkamas išvesties lygio perėjimas per maksimalų viso išvesties lygio diapazoną.

Didelės išvesties režimo specifikacijos:

• Kvadratinės bangos išvestis.


• Išvesties dažnių diapazonas nuo 240MHz iki 960MHz.


• Išėjimas dažnio skiriamoji geba 156 Hz žemesnė nei 480 MHz išvestis arba 312 Hz virš 480 MHz išvestis.


• Išvesties lygis pasirenkamas kintamu žingsniu nuo -38 dBm iki +9 dBm.


• Pasirenkama siaura FM ir plati FM moduliacija su dažniais tarp 50 Hz ir 6 kHz arba lėtas perėjimas per pasirenkamą dažnių diapazoną.

Nuorodos generatoriaus specifikacija:

• Pasirenkama kvadratinės bangos išvestis su pagrindine -25 dBm, prijungta prie aukštos įvesties / išvesties.


• Dažnį galima nustatyti į 1MHz, 2MHz, 4MHz, 10MHz, 15MHz arba 30MHz.

Akumuliatoriaus specifikacija:

• Įkrovimo laikas daugiausia 1 valanda naudojant minimalų 500 mA USB prievadą arba USB įkroviklį.


• Veikimas su visiškai įkrauta baterija mažiausiai 2 valandas.
