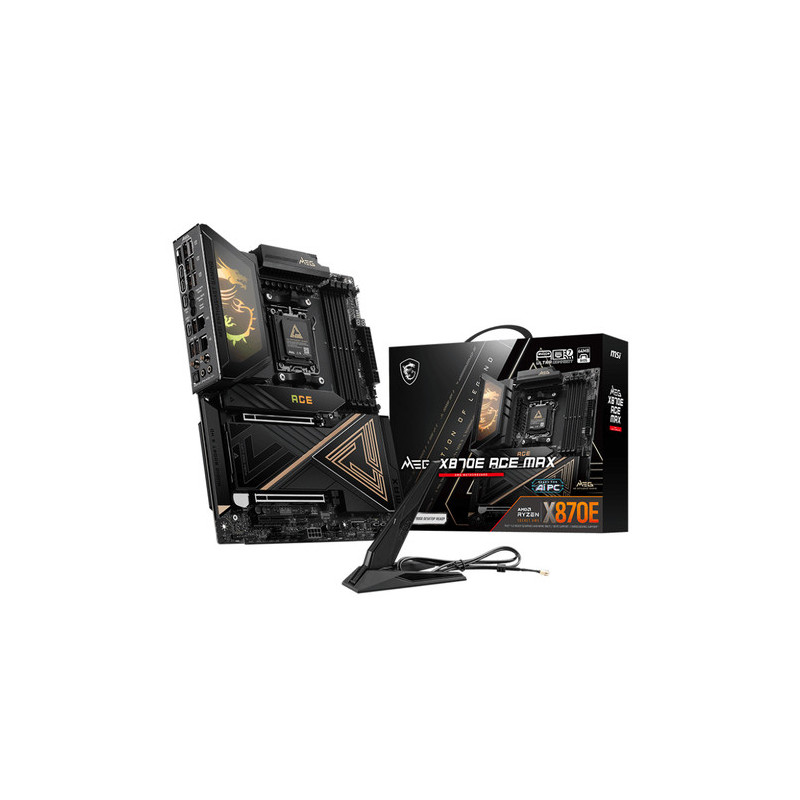

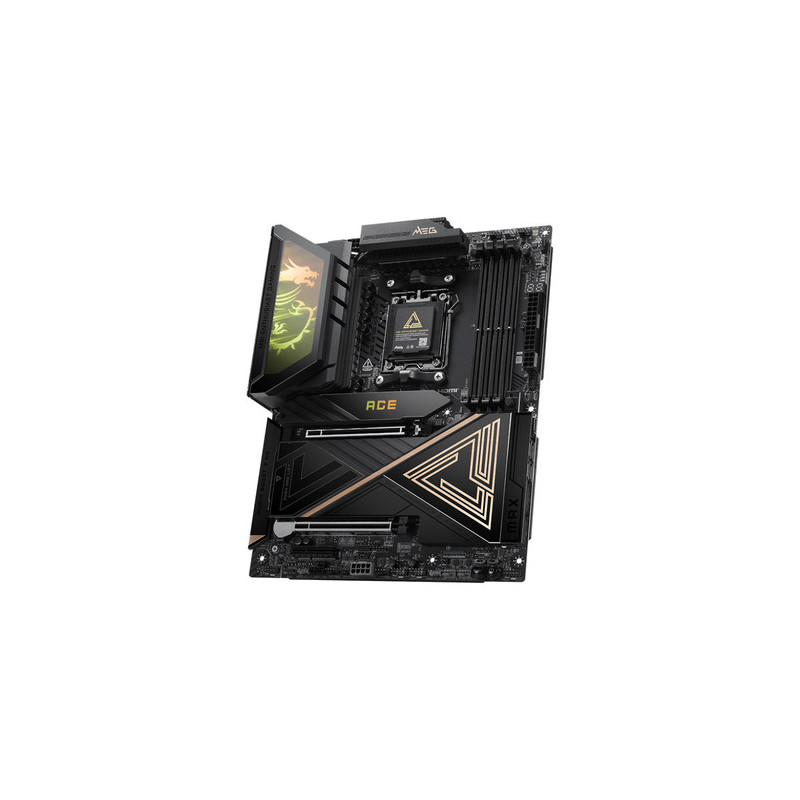

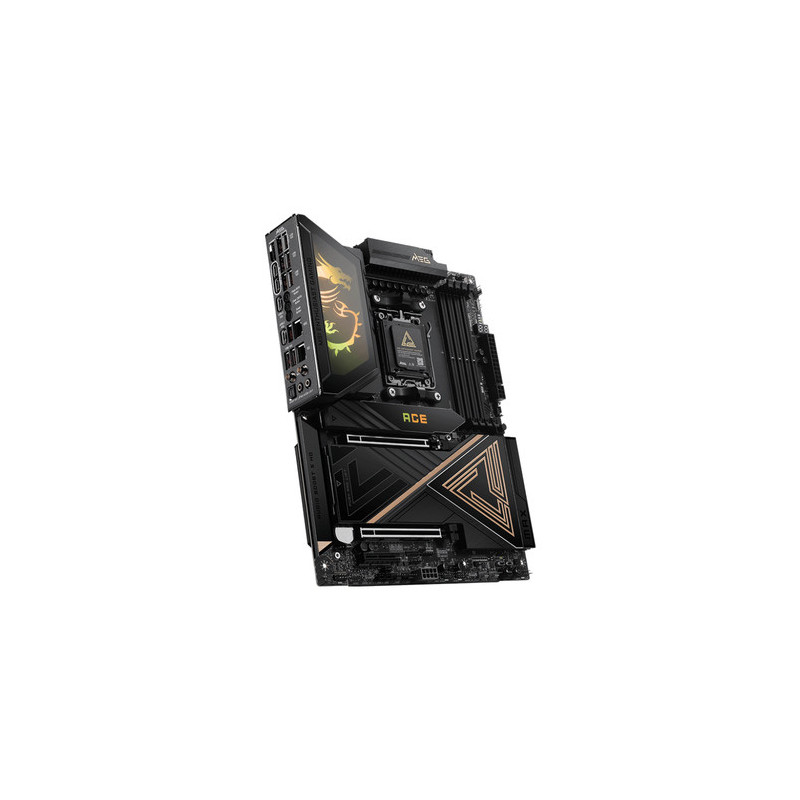

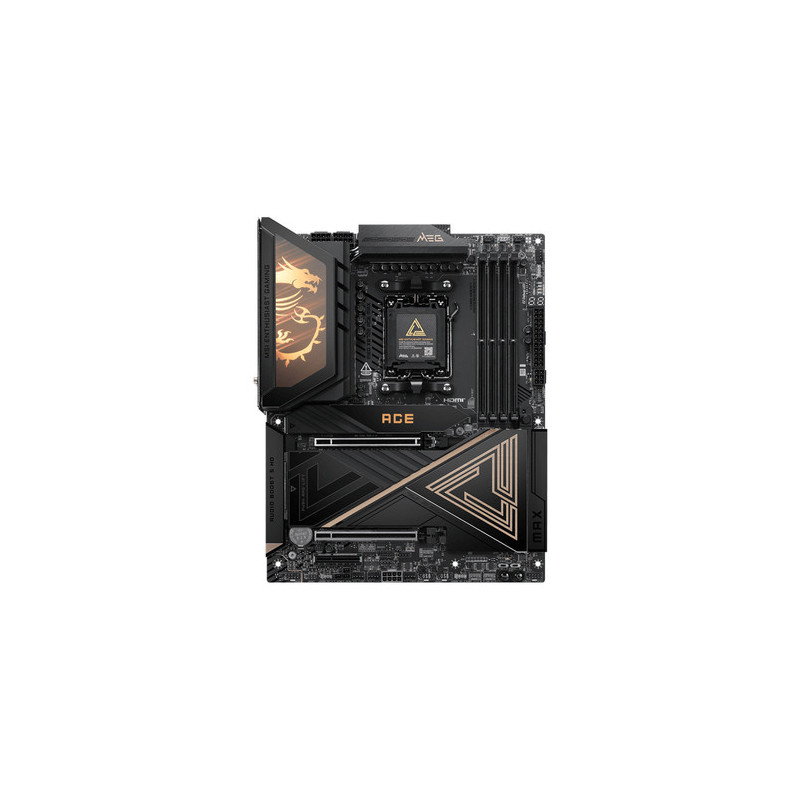

Pagrindinė plokštė MSI MEG X870E ACE MAX

* Frozr Guard

* EZ DIY

* EZ OC

* Audio Boost 5 HD

* Mystic Light



Chipset: AMD X870E

Rozměrový formát: ATX (304,8x243,84mm)

Podpora pro procesory: AMD Ryzen™ řady 9000/8000/7000

Patice procesoru: AM5



Paměť:

* 4x DDR5 UDIMM, maximální kapacita paměti 256GB, podpora paměti 9000-5600 (OC) MT/s/5600-4800 (JEDEC) MT/s

* max. frekvence přetaktování:

• 1DPC 1R rychlost až 8400+ MT/s

• 1DPC 2R rychlost až 6400+ MT/s

• 2DPC 1R rychlost až 6400+ MT/s

• 2DPC 2R rychlost až 6400+ MT/s

* podpora AMD POR Speed a JEDEC Speed

* podpora přetaktování paměti a AMD EXPO™

* podpora Non-ECC, bez vyrovnávací paměti

* podpora CUDIMM, pouze Clock Driver bypass mode

* dvoukanálová architektura paměti

Grafické výstupy:

(Specifikace grafiky se mohou lišit v závislosti na nainstalovaném CPU.)

* 1x HDMI™ 2.1 s portem FRL, maximální rozlišení 8K 60Hz

* 2x DisplayPort USB4® typu C, podpora DisplayPort 1.4 s HBR3 přes USB typ C, maximální rozlišení 4K 120Hz

Zvuková karta: Realtek® ALC4082 Codec + ESS9219Q Combo DAC/HPA, 7.1kanálový zvuk, podpora výstupu S/PDIF

Ethernet: 1x Marvell® AQC113CS 10Gbps LAN, 1x Realtek® 8126 5Gbps LAN

WLAN + Bluetooth: Wi-Fi 7 + Bluetooth® 5.4 (bezdrátový modul je předinstalován ve slotu M.2 Key-E)

Rozšiřující sloty: 2x PCI-E x16 + 1x PCI-E x4:

* PCI_E1 Gen PCIe 5.0 x16

* PCI_E2 Gen PCIe 5.0 x8

* PCI_E3 Gen PCIe 5.0 x4



PCI_E1 a PCI_E2:

- podpora PCIe 5.0 x16/x0 (pro procesory Ryzen™ 9000/7000)

- podpora PCIe 4.0 x8/x0 (pro procesory Ryzen™ 8700/8600/8400)

- podpora PCIe 4.0 x4/x0 (pro procesory Ryzen™ 8500/8300)



Úložný prostor:

celkem podporuje 5 slotů M.2 a 4 porty SATA 6Gb/s

* M.2_1 (CPU) podporuje až PCIe 5.0 x4, podpora 22110/2260 zařízení

* M.2_2 (CPU) podporuje až PCIe 5.0 x4, podpora 2280/2260 zařízení

* M.2_3 (čipset) podporuje až PCIe 4.0 x4, podpora 22440/2280 zařízení

* M.2_4 (čipset) podporuje až PCIe 4.0 x4, podpora 2280/2260 zařízení

* M.2_5 (čipset) podporuje až PCIe 4.0 x4, podpora 2280 zařízení

* 4x port SATA 6Gb/s



RAID řadič: podpora RAID 0/1/10 pro úložná zařízení SATA a podpora RAID 0/1/(5)/10 pro úložná zařízení M.2 NVMe



USB:

Zadní USB (celkem 13 portů)

* 2x USB 4.0 40Gb/s (typ C)

* 2x USB 3.2 Gen 2 10Gb/s (typ C)

* 9x USB 3.2 Gen 2 10Gb/s (typ A)



Přední USB (celkem 9 portů)

* 1x USB 20Gb/s (typ C)

* 4x USB 5Gb/s (typ A)

* 4x USB 2.0

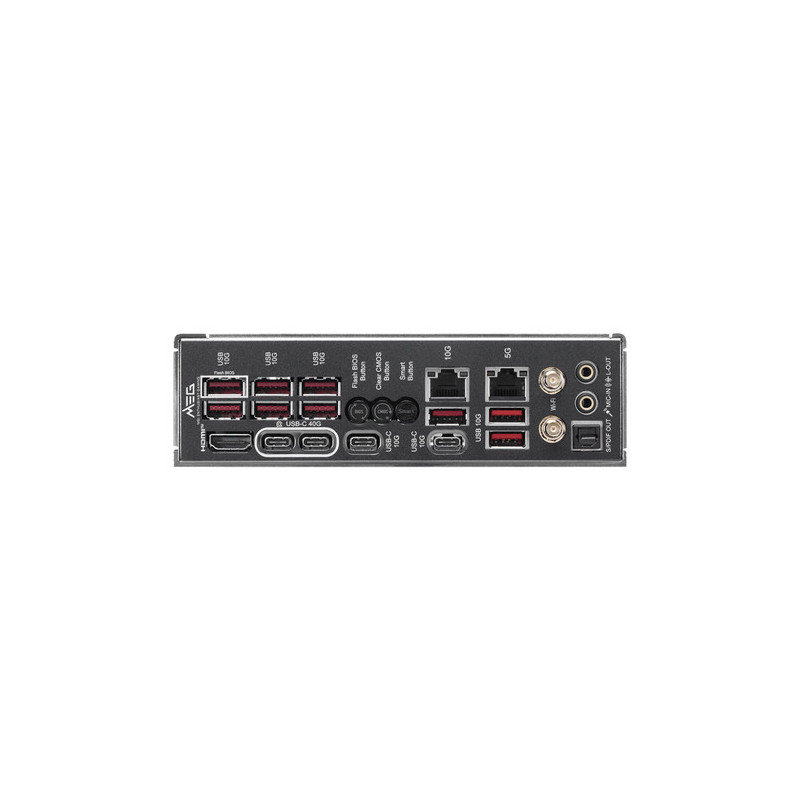

Porty na zadním panelu:

* 2x USB 4.0 40Gb/s (typ C)

* 2x USB 3.2 Gen 2 10Gb/s (typ C)

* 9x USB 3.2 Gen 2 10Gb/s (typ A) červený

* 1x HDMI™

* 1x RJ-45 5G LAN

* 1x RJ-45 10G LAN

* 1x Wi-Fi/Bluetooth

* 2x audio konektor

* 1x S/PDIF out

* 1x tlačítko Flash BIOS

* 1x tlačítko Clear CMOS

* 1x tlačítko Smart



Interní porty:

Napájení

* 1x napájecí konektor (ATX_PWR)

* 2x napájecí konektor (CPU_PWR)

* 1x napájecí konektor (PCIE_PWR 8pin)

* 1x přední konektor typ C pro rychlé nabíjení (PD_PWR1)

Související s ventilátorem a chlazením

* 1x ventilátor CPU

* 2x kombinovaný ventilátor (Pump_Sys Fan)

* 5x systémový ventilátor

Související s úložištěm

* 4x SATA 6Gb/s konektor

* 5x slot M.2 (M-Key)

USB

* 4x USB 2.0

* 4x USB 5Gb/s (typ A)

* 1x USB 20Gb/s (typ C)

Osvětlení LED

* 3x adresovatelný V2 RGB LED konektor (JARGB_V2)

* 1x RGB LED konektor (JRGB)

* 1x EZ Digi-Debug LED

* 4x EZ Debug LED

* 1x EZ Memory Detection LED

* 1x EZ LED Control switch

Ostatní

* 1x EZ Conn-header (JAF_2)

* 2x Front Panel (JFP)

* 1x Chassis Intrusion (JCI)

* 1x Water Flow connector

* 1x Front Audio (JAUD)

* 2x Thermal Sensor connector (T_SEN)

* 1x Tuning Controller connector (JDASH)

* 1x TPM pin header (podpora TPM 2.0)

* 2x Direct OC Jumper (JBCLK)

* V-check point



Příslušenství:

* 4x SATA 6Gb/s kabel

* 1 na 3 EZ Conn-kabel (V2)

* 1 na 3 ARGB Gen 2 prodlužovací kabel

* 2x Thermistor kabel

* EZ Front Panel kabel

* EZ Wi-Fi anténa

* 3x M.2 šroub

* USB Drive

* sada nálepek

* EZ M.2 Clip II Remover (klíč)

* uživatelská příručka
