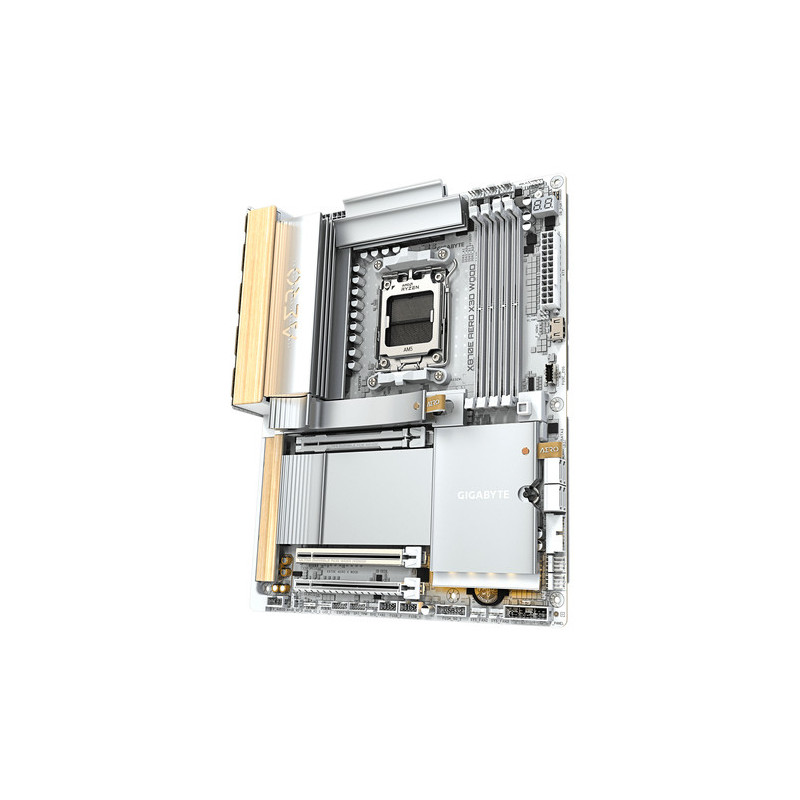

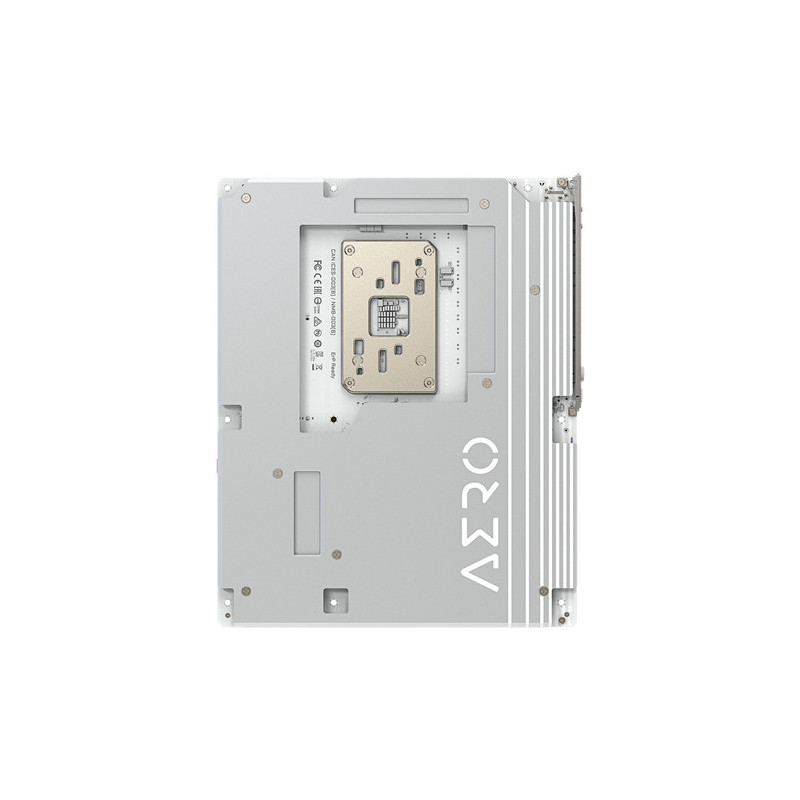

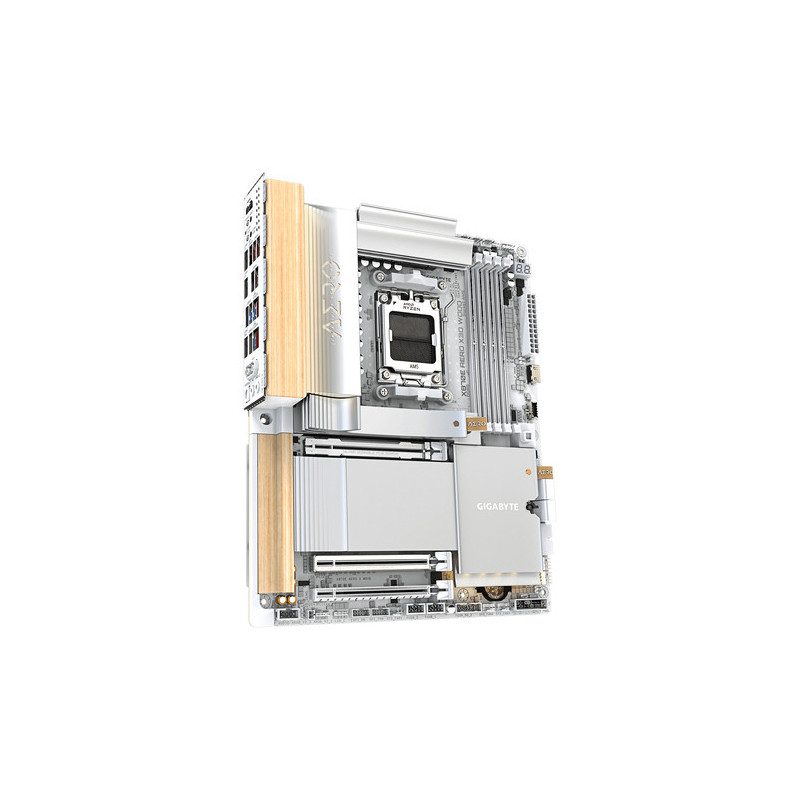

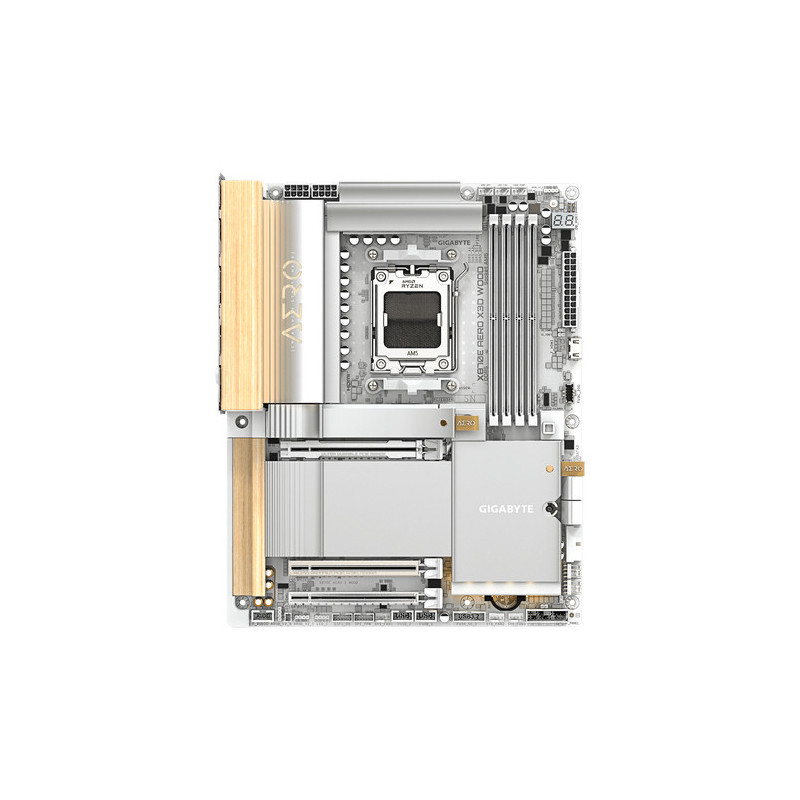

Pagrindinė plokštė Gigabyte X870E AERO X3D WOOD

* X3D Turbo Mode 2.0

* Smart Fan6

* M.2 EZ-Flex

* WIFI EZ-Plug

* M.2 EZ-Latch Click & Plus

* PCIe UD Slot X

* DriverBIOS



Rozměrový formát: ATX (305x244mm)

Podpora pre procesory: AMD Ryzen™ rady 7000/8000/9000

Patica procesora: AM5

Chipset: AMD X870E



Pamäť:

* 4x DIMM patice podporujúce až 256GB, DDR5 9000(OC)/8800(OC)/8600(OC)/8400(OC)/8200(OC)/8000(OC)/7800(OC)/7600(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5600(OC)/5200/4800/4400MT/s pamäťové moduly

* dvojkanálová architektúra pamäte

* podpora pre non-ECC pamäťové moduly DIMM bez vyrovnávacej pamäte

* podpora pre AMD EXtended Profiles for Overclocking (AMD EXPO™) a pamäťové moduly Extreme Memory Profile (XMP)



Grafické výstupy: grafické špecifikácie sa môžu líšiť v závislosti od podpory CPU

* 2x USB4® USB typ-C® s podporou video výstupov USB4 a DisplayPort a maximálne rozlíšenie 3840x2160@240 Hz

* 1x HDMI 2.1

* 1x HDMI 1.4 (predný port)



Zvuková karta: kodek Realtek® ALC1220 7.1 Surround Sound High Definition Audio, podpora S/PDIF



Ethernet: Realtek® 5GbE LAN (5 Gb/s/2,5 Gb/s/1 Gb/s/100 Mb/s)

WLAN + Bluetooth: MediaTek Wi-Fi 7 MT7927, RZ738 + Bluetooth v5.4



Rozširujúce sloty:

* 1x PCI Express x16 (PCIEX16)

* 1x PCI Express x16 (PCIEX8)

* 1x PCI Express x16, podpora PCIe 4.0 x4 (PCIEX4)



RAID radič: podpora RAID 0/1/10 pre SATA + podpora RAID 0/1/5 (iba Ryzen rady 9000)/10 pre úložné zariadenia NVMe SSD



Úložný priestor:

celkovo podporuje 4 sloty M.2 a 4 porty SATA 6Gb/s

* 1x M.2 (M2A_CPU), integrovaný v CPU, socket 3, M key, typ 2580/2280 SSD

* 1x M.2 (M2B_CPU), integrovaný v CPU, socket 3, M key, typ 22110/2280 SSD

* 2x M.2 (M2C_SB, M2D_SB), integrovaný v čipsete, socket 3, M key, typ 22110/2280 PCIe 4.0 x4/x2 SSD

* 4x port SATA 6Gb/s



USB:

Zadné USB (celkom 11 portov)

* 2x USB4® USB typ C® (DisplayPort)

* 1x USB-C® USB 3.2 Gen 2x2

* 5x USB 3.2 Gen 2 typ A (červená)

* 3x USB 3.2 Gen 1



Predné USB (celkom 9 portov)

* 1x USB typ C® konektor s podporou USB 3.2 Gen 2x2

* 2x USB 3.2 Gen 1 header - podpora ďalších 4 portov USB 3.2 Gen 1

* 2x USB 2.0/1.1 header - podpora ďalších 4 portov USB 2.0/1.1



Porty na zadnom paneli:

* 1x tlačidlo Q-Flash Plus

* 1x tlačidlo Clear CMOS

* 1x tlačidlo reset

* 1x tlačidlo napájania

* 1x HDMI

* 2x USB4® USB typ C® (DisplayPort)

* 1x USB-C® USB 3.2 Gen 2x2

* 5x USB 3.2 Gen 2 typ A (červená)

* 3x USB 3.2 Gen 1

* 2x RJ-45

* 2x anténny konektor (2T2R)

* 2x audio jack

* 1x optický konektor S/PDIF Out



Interné porty:

Napájanie

* 1x 24pinový ATX hlavný napájací konektor

* 2x 8pinový ATX 12V napájací konektor

Súvisiace s ventilátorom a chladením

* 1x CPU fan header

* 1x CPU fan/water cooling pump header

* 4x system fan header

* 2x system fan/water cooling pump header

Súvisiace s úložiskom

* 4x M.2 slot (Key M)

* 4x SATA 6Gb/s port

USB

* 1x USB typ-C® header, s podporou USB 3.2 Gen 2x2

* 2x USB 3.2 Gen 1 header

* 2x USB 2.0/1.1 header

Ostatné

* 3x adresovateľný RGB Gen2 LED strip header

* 1x RGB LED strip header

* 1x front panel header

* 1x front panel audio header

* 1x noise detection header

* 1x Trusted Platform Module header (iba pre modul GC-TPM2.0 SPI V2)

* 1x HDMI

* 1x reset jumper

* 1x Clear CMOS jumper

* 2x temperature sensor header



BIOS: 1x 512Mb flash, AMI UEFI BIOS; PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0



Odkaz na stránku výrobcu: https://www.gigabyte.com/Motherboard/X870E-AERO-X3D-WOOD
