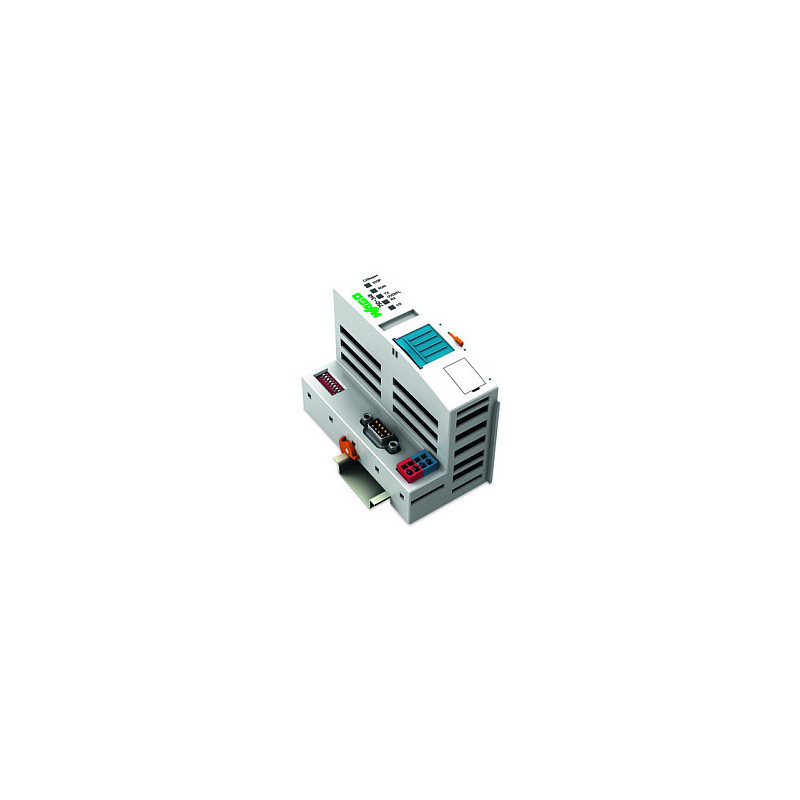

Wago 750-348 lauko magistralės modulis

Wago 750-348. Produkto spalva: Pilka, Tvirtinimo tipas: DIN 35 × 15, Juostelės ilgis (maks.): 6 mm. Maitinimo šaltinio tipas: DC, DC įėjimo įtampa: 24 V, Srovės suvartojimas: 260 mA. Plotis: 49,5 mm, Gylis: 96,8 mm, Aukštis: 71,9 mm

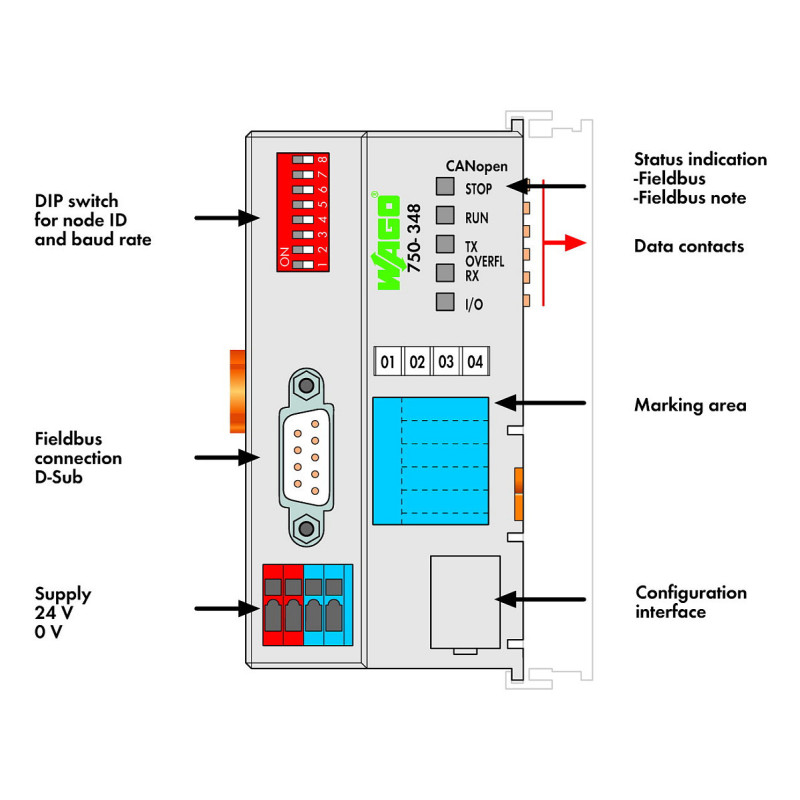

Lauko magistralės jungtis CANopen; D-Sub; ECO
Lauko magistralės jungtis ECO skirta taikymams, kuriems reikalingas mažesnis įvesties/išvesties dydis. Naudojami tik skaitmeniniai proceso duomenys arba nedideli analoginių duomenų kiekiai, išlaikant visas 750 serijos įvesties/išvesties galimybes.

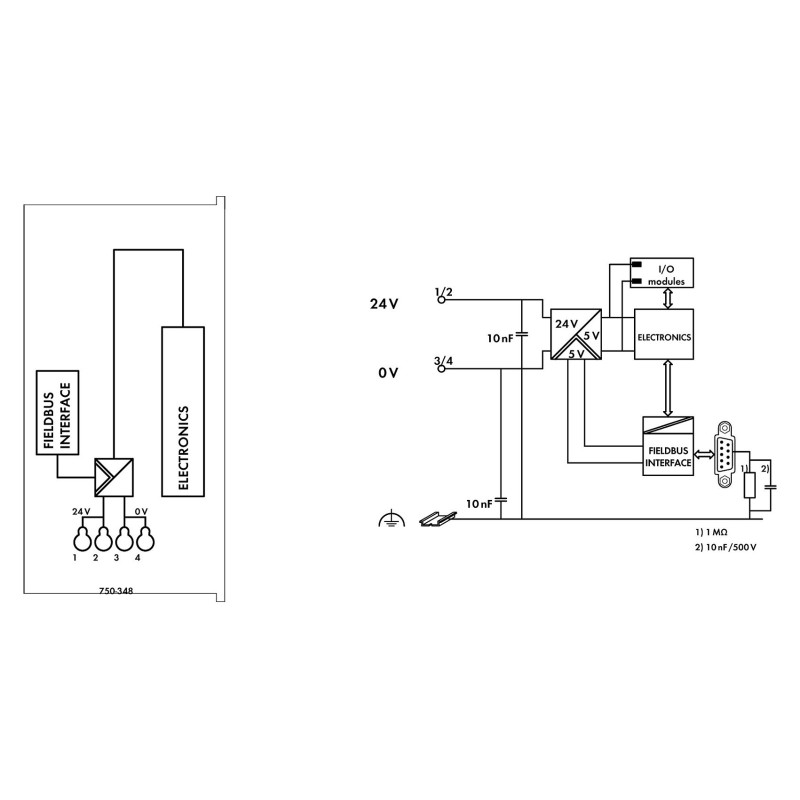

Jungiklis turi integruotą sistemos įtampos maitinimo gnybtą. Lauko maitinimo trumpiklių kontaktai maitinami per atskirą maitinimo modulį.
„CANopen“ magistralės jungtis gali palaikyti visus įvesties / išvesties modulius ir automatiškai konfigūruojasi, sukurdama vietinį proceso vaizdą.
Vietinis proceso vaizdas yra padalintas į dvi duomenų zonas, kuriose yra gauti ir siųsti duomenys. Proceso duomenis galima siųsti per „CANopen“ lauko magistralę į PLC, kompiuterį arba NC tolesniam apdorojimui ir gauti iš lauko per „CANopen“.
Analoginių modulių duomenys PDO saugomi tokia tvarka, kokia jie prijungti prie magistralės jungties. Skaitmeninių modulių bitai siunčiami baitas po baito ir taip pat susiejami su PDO. Jei skaitmeninės informacijos kiekis viršija 8 bitus, magistralės jungtis automatiškai pradeda nuo naujo baito.
Visus objektų žodyno įrašus vartotojas gali susiejęs su 5 Rx PDO ir 5 Tx PDO.
Visas įvesties ir išvesties proceso vaizdas gali būti perduodamas naudojant SDO.
„Tarpinių modulių“ nustatymus galima atlikti programine įranga.

Savybės

Produkto spalva: Pilka
Tvirtinimo tipas: DIN 35 × 15
Juostelės ilgis (maks.): 6 mm
Baudų sparta: 10000 Baudų
AWG laido dydis (maks.): 14
AWG laido dydis (min.): 28
Laidininko plotas (min): 0,8 mm²
Laidininko plotas (maks.): 1,5 mm²
Vielos spaustuko tipas: Narvo spaustukas
Tarptautinės apsaugos (IP) kodas: IP20
Savybė: Atsparus smūgiams
Savybė: Atsparus vibracijai
Sertifikatas: CEEN 61000-6-4EN 61000-6-2IEC 60068-2-27IEC 60068-2-6

Galia

Maitinimo šaltinio tipas: DC
DC įėjimo įtampa: 24 V
Srovės suvartojimas: 260 mA
Srovės suvartojimas (vidinis): 350 mA
Srovės suvartojimas (lauko pusėje): 650 mA

Veikimo sąlygos

Laikymo temperatūra (TT): -25–85 °C
Darbinė santykinė drėgmė (HH): 0–95 %

Svoris ir matmenys

Plotis: 49,5 mm
Gylis: 96,8 mm
Aukštis: 71,9 mm
Svoris: 115 g

Techninės detalės

Atitikties sertifikatai: RoHS
