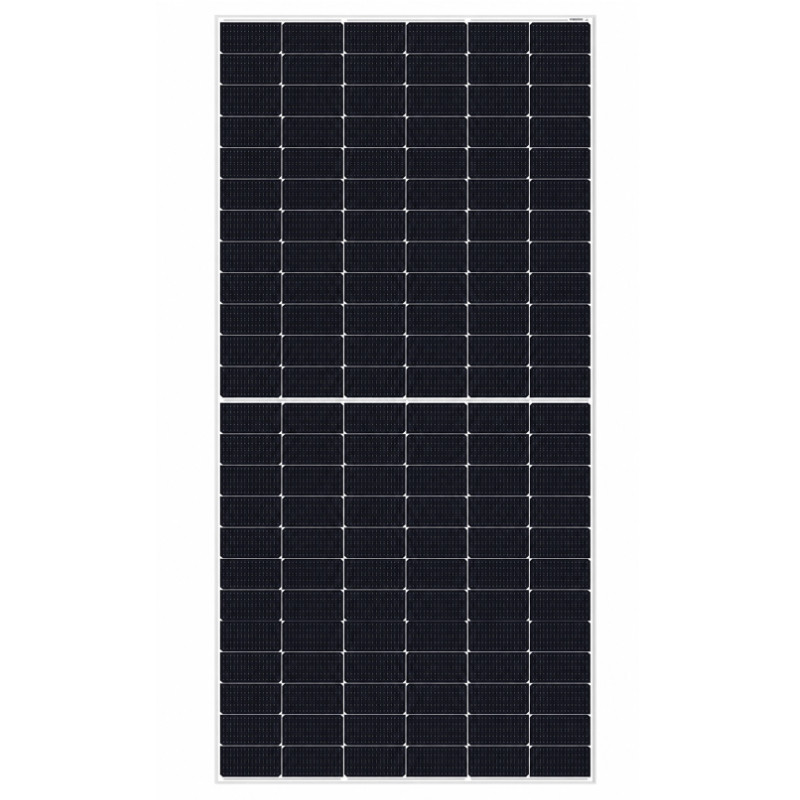

2 x 455 W saulės baterijos su 60 A MPPT įkrovimo valdikliu 12 V / 24 V

• Modelis: HSM-ND48-GR455


• Modulio tipas: N tipo TOPCon dvifazis dvigubas stiklas

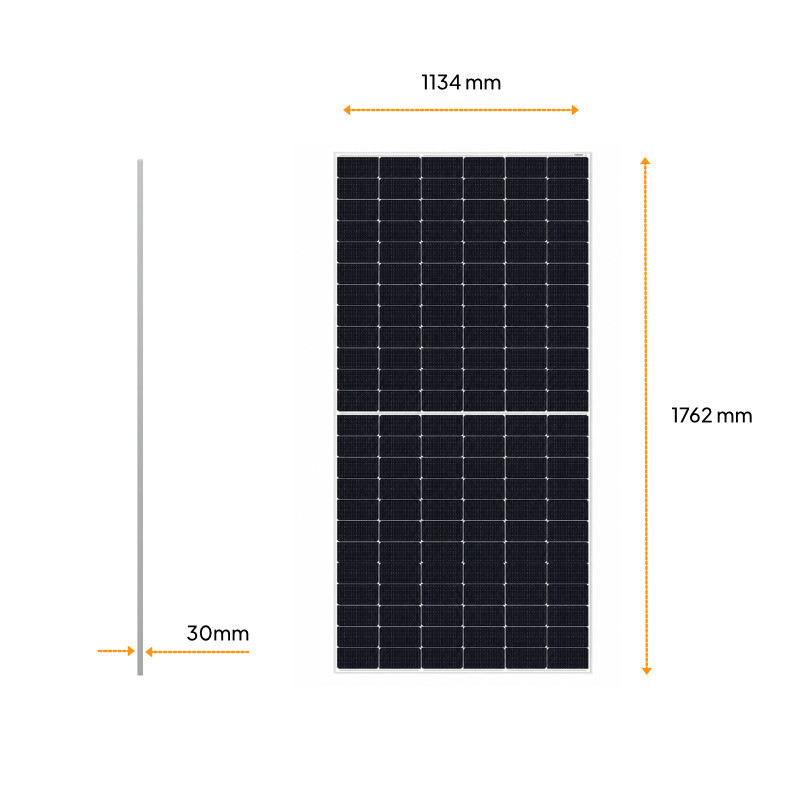

• Išoriniai matmenys: 1762 x 1134 x 30 mm


• Svarstyklės: 24,5 kg


• Saulės elementai: N tipo TOPCon


• Priekinis / galinis stiklas: karščiu grūdintas stiklas 2,0 mm + 2,0 mm


• Rėmas: anoduotas aliuminis


• Jungiamoji dėžutė: IP68, 3 apėjimo diodai


• Maksimali galia (Pmax) [W] Priekinis STC / BNPI: 455 / 501


• Atviros grandinės įtampa (Voc) [V] Priekinis STC / BNPI: 35,76 / 35,86


• Trumpojo jungimo srovė (Isc) [A] Priekinis STC / BNPI: 16,13 / 17,71


• Įtampa esant maksimaliai galiai (Vmp) [V] Priekinis STC / BNPI: 30,32 / 30,20


• Srovė esant maksimaliai galiai (Imp) [A] Priekinis STC / BNPI: 15,01 / 16,59


• Modulio efektyvumas: 22,8%


• Galios tolerancija: 0 / +3%


• Maksimali sistemos įtampa: 1500 V nuolatinė srovė


• Maksimalus serijos saugiklio nominalusis stiprumas: 30 A


• Darbinės temperatūros diapazonas: nuo -40°C iki +85°C


• Temperatūros koeficientas Pmax: -0,29 %/°C


• Temperatūros koeficientas Voc: -0,25 %/°C


• Temperatūros koeficientas Isc: +0,045 %/°C


• Bifacialumas Pmax / Isc: 80 % ± 5 %


• Bifacialumo vokalas: 98 % ± 2 %


• Mechaninė apkrova: sniegas: 5400 Pa / vėjas: 2400 Pa


• Dvipusis stiprinimas – Pmax galia esant 5% / 10%: 478 W / 501 W


• Dvipusis stiprinimas - lakiųjų medžiagų kiekis esant 5% / 10%: 35,76 V / 35,76 V


• Dvifazis stiprinimas - Isc esant 5% / 10%: 16,94 A / 17,74 A


• Bifacial Gain – Vmp esant 5 % / 10 %: 30,32 V / 30,32 V


• Bifacialinis prieaugis – poveikis esant 5% / 10%: 15,76 A / 16,51 A


•
  Temperatūros koeficientai:



  • Nominali modulio darbinė temperatūra: 43 ± 2 °C


  • Temperatūros koeficientas Isc: +0,045 %/°C


  • Temperatūros koeficientas Voc: -0,25 %/°C


  • Temperatūros koeficientas Pmax: -0,29 %/°C

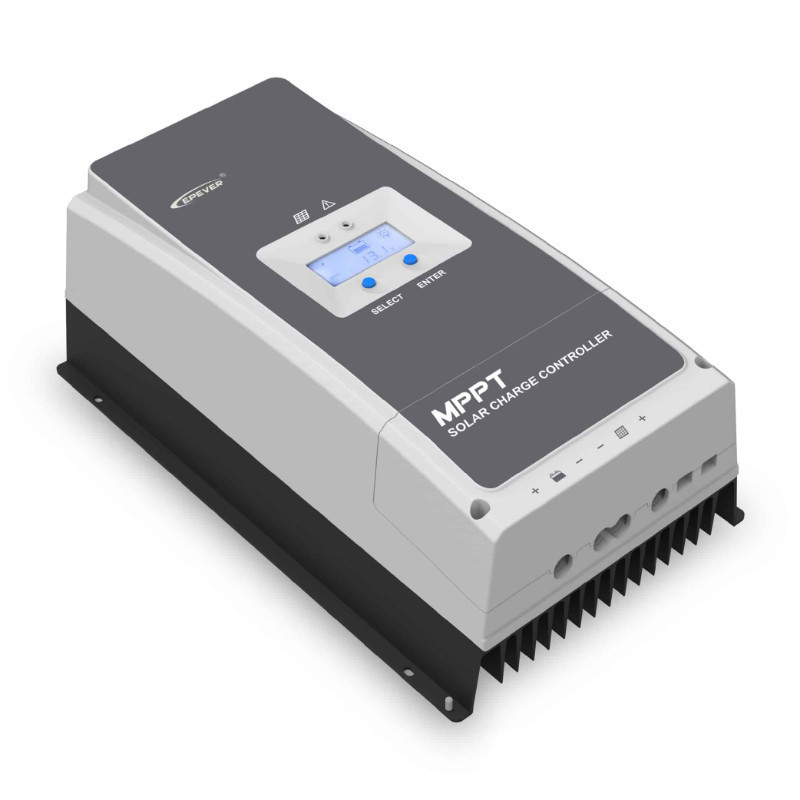

EPEVER MPPT Tracer 6420AN 60A įkrovimo valdiklis

Techninės specifikacijos:

• Modelis Tracer 6420AN


• Nominali sistemos įtampa: 12/24/36/48 V nuolatinė srovė (automatinis)


• Baterijos tipas:



  • Švino-rūgšties (sandarus/gelinis/užlietas)


  • Litis (LiFePO4 / Li (NiCoMn)O2)


  • Vartotojas






• Baterijos įėjimo įtampos diapazonas: 8–68 V


• Nominali įkrovimo srovė: 60A


• Nominali įkrovimo galia:



  • 750 W (12 V)


  • 1500 W (24 V)


  • 2250 W (36 V įtampai)


  • 3000 W (48 V)






• Maksimalus konversijos efektyvumas: 98,10 %


• MPPT sekimo efektyvumas ≥99,5 %


• Maksimali PV atvirosios grandinės įtampa:



  • 200 V (esant minimaliai temperatūrai)


  • 180 V (standartinėmis sąlygomis)






• MPPT įtampos diapazonas Akumuliatoriaus įtampa nuo +2 V iki 144 V


• Išlyginamoji įtampa:



  • Uždaryta: 14,6 V


  • Užlieta: 14,8 V


  • Vartotojas: 9–17 V






• Įtampos didinimas:



  • Gelis: 14,2 V


  • Uždaryta: 14,4 V


  • Užlieta: 14,6 V


  • Vartotojas: 9–17 V






• Palaikomojo įkrovimo įtampa:



  • Gelio/sandarus/užsandarintas: 13,8 V


  • Vartotojas: 9–17 V






• Žemos įtampos pakartotinio prijungimo įtampa:



  • Gelio/sandarus/užsandarintas: 12,6 V


  • Vartotojas: 9–17 V






• Žemos įtampos atjungimo įtampa:



  • Gelio/sandarus/užsandarintas: 11,1 V


  • Vartotojas: 9–17 V






• Savarankiškas vartojimas:



  • 98 mA (esant 12 V)


  • 60 mA (24 V įtampai)


  • 50 mA (36 V įtampai)


  • 46 mA (esant 48 V įtampai)






• Temperatūros kompensacija (švino rūgšties akumuliatoriams): -3mV/ /2V (numatytasis)


• Santykinė drėgmė: nuo 5 % iki 95 % (nesikondensuojant)


• Apsauginis barjeras IP20


• Ryšio sąsaja RS485 (5 V nuolatinė srovė / 200 mA, du RJ45 prievadai)


• Žemė Dažnas neigiamas


• Matmenys (I x P x A) Matmenys: 340 mm x 236 mm x 119 mm


• Svarstyklės 4,5 kg

Saulės energijos kabelis instaliacijos prijungimui 4mm2 - 2x5m (10m)

MC4 nuoseklioji jungtis
