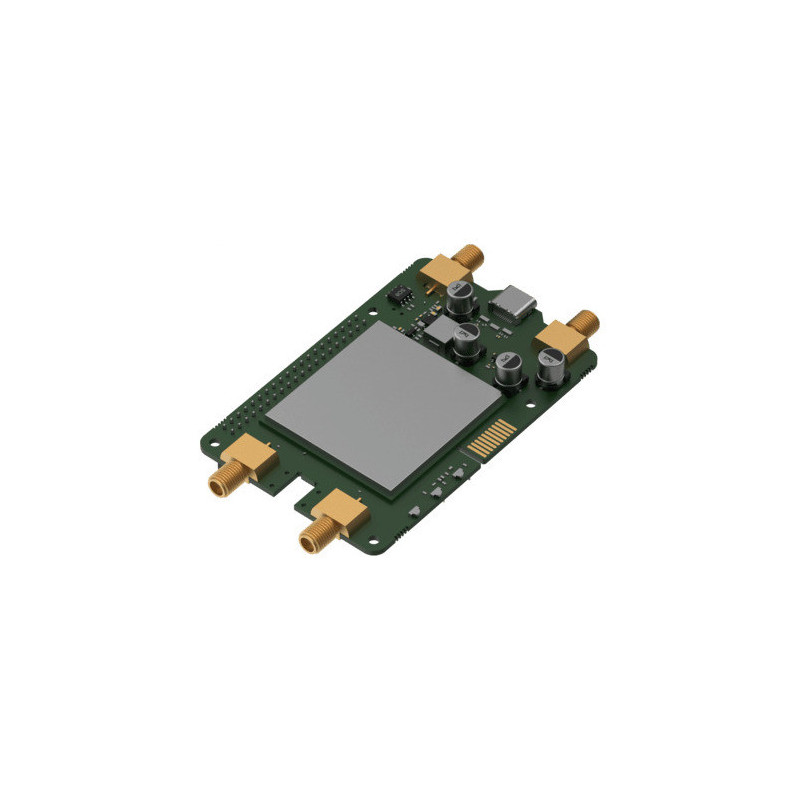

TELTONIKA NETWORKS CALYX Integruotas 5G Pi HAT su korinio ryšio moduliu

5G ir integracija su Raspberry Pi

Teltonika taurelė 5G (EBD050) yra įterptinis korinio ryšio modulis HAT+ formatu, skirtas Raspberry Pi 4 ir 5, skirtas projektams, kuriems reikalinga stabili prieiga prie mobiliojo tinklo. Tiesioginis montavimas ant SBC sumažina užimamą erdvę ir supaprastina integravimą į įterptąsias sistemas [web:6][web:10].

Pagrindiniai privalumai

• 5G Sub-6 GHz SA / NSA - užtikrina didelį našumą programose, kuriose perduodami dideli duomenų kiekiai [web:7][web:11].


• 4x4 MIMO - padidina ryšio našumą perduodant video ir veikiant realiuoju laiku [web:7].


• USB 3.0 per USB-C - sutrumpina duomenų perdavimo laiką ir supaprastina prisijungimą prie Raspberry Pi [web:2][web:7].


• 4 SMA jungtys - siūlo patogų antenos pasirinkimą ir geresnes darbo sąlygas lauke [web:1][web:4].


• Modemo valdymas per GPIO - leidžia nustatyti iš naujo, pažadinti ir valdyti iš „Pi“ [web:5][web:10].


• Darbinis diapazonas nuo -40 °C iki +75 °C - tinka pramoniniams ir lauko įrengimams [web:4][web:9].

Ryšys be kompromisų

The EBD050 versija palaiko 5G NR SA/NSA ir atsarginį variantą 4G LTE Cat 19, todėl palaikomas ryšys net ir tada, kai 5G aprėpties zona gali kinti. Praktiškai tai reiškia stabilesnį stebėjimo, telemetrijos, daiktų interneto šliuzų ir edge sistemų, kurios negali pasikliauti vien „Wi-Fi“ ar Ethernet [web:7][web:10], veikimą.

Kompaktiškas dizainas

Aptvaras, matavimas 56 x 23,11 x 100,8 mm ir svėrimas 57 g, leidžia sukurti kompaktišką konstrukciją easy be nereikalingų adapterių ir palaidų laidų. Tiesioginis montavimas prie Raspberry Pi sumažina atsitiktinio atjungimo riziką ir sutvarko išdėstymą galiniuose įrenginiuose [web:2][web:4].

GPIO ir PCM audio

Modulis naudoja 40-pin GPIO valdyti modemą, todėl automatinis pažadinimas, paleidimas iš naujo ir energijos valdymas tampa lengvesnis. PCM audio palaikymas užtikrina mažo delsos skaitmeninį audio perdavimą, naudingą balso sprendimuose, ryšio šliuzuose ir specializuotose integracijose [web:5][web:10].

Praktinis pritaikymas

Teltonika „Calyx“ 5G yra ideal, kur svarbus quick diegimas ir nuotolinis įrenginių valdymas: automatizavime, stebėjime, kioskuose, telemetrijos sistemose ir prototipų projektuose. Pridedamas montavimo rinkinys, GPIO prailgintuvas ir USB-C į USB-A priedas palengvina diegimą, nereikalaujant papildomų komponentų [web:4][web:10].

Apyrankės ir suderinamumas

The 5G / EBD050 variantas palaiko platų 5G NR, LTE ir 3G dažnių diapazoną, padidindamas veikimo skirtinguose tinkluose ir vietose galimybes. Tai svarbu diegiant daugiapakopėje aplinkoje, kur įrenginys turi išlaikyti ryšį, nepaisant besikeičiančios operatoriaus infrastruktūros [web:1][web:7].

Sprendimas integratoriams

„Calyx 5G“ viename modulyje sujungia mobilųjį modemą, aparatinės įrangos valdymą ir kompaktišką formą, todėl lengviau kurti Raspberry Pi pagrindu veikiančius įrenginius. Tai praktiška bazė integratoriams ir kūrėjams, kuriems reikia pramoninės klasės korinio ryšio neapsunkinant project papildomomis sąsajomis [web:10][web:12].
