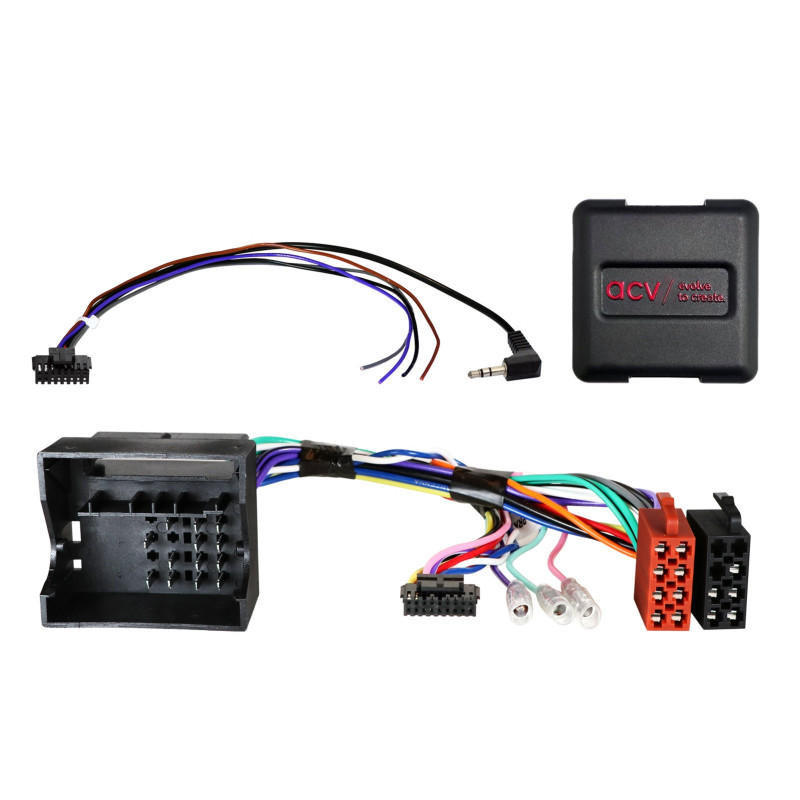

Vairo adapteris „Skoda“ modeliams „Quadlock Multilead Audience OEM HU“

Škoda vairo valdymo adapteris

Šis adapteris leidžia išlaikyti originalias vairo nuotolinio valdymo funkcijas, kai gamyklinį radiją keičiate neoriginaliu. Tai leidžia patogiai ir saugiai reguliuoti garsumą, keisti stotis arba praleisti takelius neatitraukiant rankų nuo vairo.

Produkto savybės:

• Paslauga CAN magistralė

• Jungtis „Quadlock“ 40 kontaktų „Skoda“

• Nuotolinio valdymo išvestis: 3,5 mm lizdas / laisvas laidas

• Įrenginių suderinamumas OEM auditorija / srautas

• Nesuderinama su sistemomis Technisat

• Reglamentas pagal DIP jungikliai radijo gamintojui (žr. BDA vadovą)

Galimi signalai:

• Raudona: +12 V (uždegimo gnybtas 15)

• Oranžinė: +12 V (apšvietimo gnybtas 58)

• Violetinė ir balta: +12 V (atbulinės eigos signalas)

• Rožinė: greičio signalas

• Žalia: įžeminimas (GND / rankinio stabdžio signalas)

Išėjimo apkrova: maks. 250 mA
Relės varža: min. 75–150 Ω

Suderinami „Skoda“ automobiliai:

• Fabia (5J) - 2007.03–2010.04

• Fabia (5J) - 2010.06.–2014.06.

• Octavia II (1Z) - 2004.06–2009.05

• Roomster (5J) - 2006.09–2015.02

Surinkimo instrukcijos:

1. Patikrinkite originalaus įrenginio funkcijas ir nustatymus.

2. Išimkite radijo imtuvą, kai maitinimas išjungtas.

3. Konfigūruokite sąsajos ir kabelio jungtis pagal instrukcijas.

4. Prijunkite įrenginį prie transporto priemonės – maitinimo laidą prijunkite paskiausiai.

5. Sukonfigūruokite sąsają ir radiją pagal gamintojo instrukcijas.

6. Patikrinkite visas vairo nuotolinio valdymo funkcijas.

Svarbu:

• Diegimo ir konfigūracijos pakeitimus gali atlikti tik atitinkamą kvalifikaciją turintys asmenys.

• Neteisingas prijungimas gali panaikinti garantiją arba sugadinti įrenginį.

• Reimportuotos transporto priemonės arba transporto priemonės su skirtinga programine įranga gali būti funkciškai nesuderinamos.
