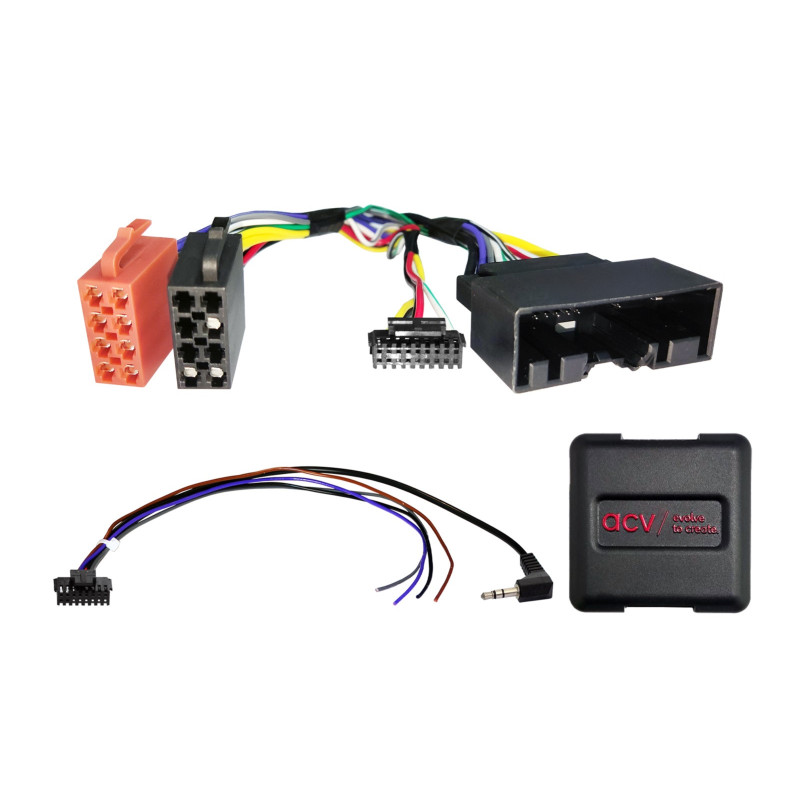

Vairo adapteris „Ford“ automobiliams, 24 kontaktų / be ekrano, daugialaidis

„Ford“ vairo adapteris – 24 kontaktų analoginė jungtis

Šis adapteris leidžia išlaikyti originalias vairo valdymo (SWC) funkcijas, kai gamyklinį radiją keičiate nauju HU galvos bloku. Funkcionalumas priklauso nuo jūsų transporto priemonės įrangos ir programinės įrangos versijos – kai kurių funkcijų gali trūkti arba jos gali veikti kitaip.

Prieš diegimą:

• Palyginkite nuotraukose pavaizduotus laidų pluošto jungiklius su savo automobilio jungtimis.

• Patikrinkite, ar iš anksto įdiegtas vienas iš palaikomų OEM grotuvų.

• Patikrinkite transporto priemonės nustatymus ir SWC veikimą.

• Prieš diegdami išjunkite SYNC.

Techninės specifikacijos

• Jungties tipas: 24 kontaktų „Ford“ jungtis

• OEM SWC: 3,5 mm lizdo jungtis / laisvas laidas

• Palaikomos transporto priemonės: be OEM ekrano

• SYNC funkcija nepalaikoma

• DIP jungiklio nustatymai: žr. gamintojo instrukcijas

Suderinami „Ford“ modeliai:

• „Ford EcoSport“ (JK8): 2014 m. vasario mėn. – 2017 m. spalio mėn.

• „Ford Fiesta“ (JA8/JR8): 2013 m. sausio mėn. – 2017 m. birželio mėn.

• „Ford Transit Custom“ (FAC/FDA): 2012-08–2018-01

• „Ford Transit Tourneo Custom“ (FAC/FAD): 2012-08–2016-06

• „Ford Transit Connect“ (PJ2): 2013 m. gruodžio mėn. – 2018 m. gegužės mėn.

• Ford Transit Tourneo Connect (PJ2): 2013 m. gruodžio mėn. – 2018 m. gegužės mėn.

• „Ford Transit“ (V363) (FCA/FAD): 2014 m. rugpjūčio–2019 m. birželio mėn.

Galimi signalai:

• raudona: +12 V uždegimo gnybtas 15

• oranžinė: +12 V apšvietimo gnybtas 58

• violetinė-balta: +12 V atbulinės pavaros signalas

• rožinė: greičio impulso signalas

• žalia: GND stovėjimo stabdžio signalas

Išėjimo apkrova: maks. 250 mA
Srovės suvartojimas virš 250 mA: ritės varža min. 75 Ω

Pagrindinės diegimo instrukcijos:

1. Patikrinkite OEM HU funkcijas ir nustatymus.

2. Atjunkite OEM HU nuo maitinimo šaltinio.

3. Patikrinkite, ar visos sąsajos jungtys yra be įtampos.

4. Konfigūruokite sąsają be įtampos.

5. Prijunkite HU jungiamąjį kabelį pagal naudotojo vadovą.

6. Prijunkite likusius laidus pagal montuojamo HU bloko instrukcijas.
