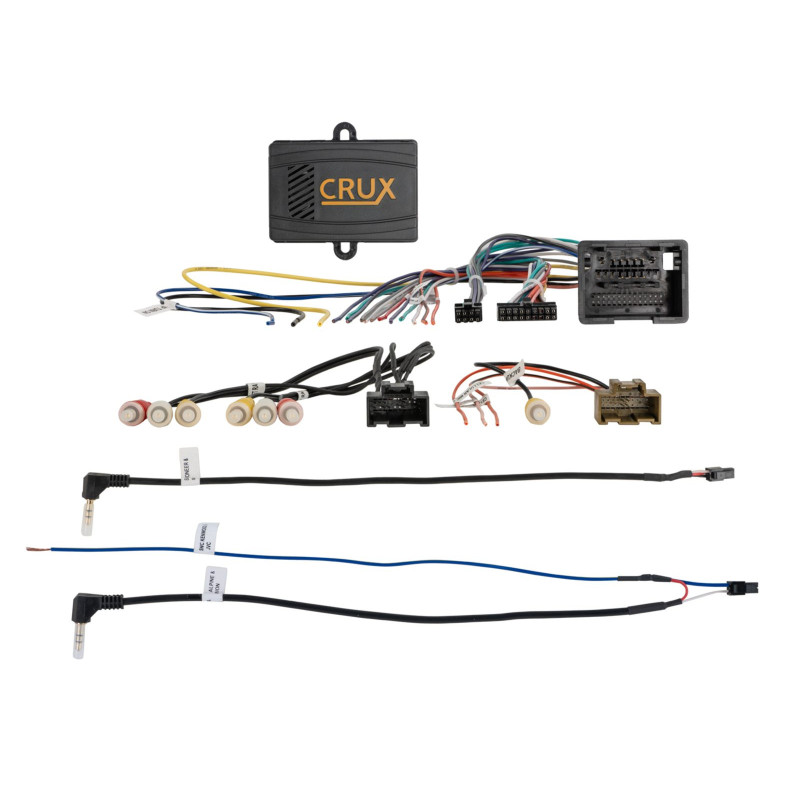

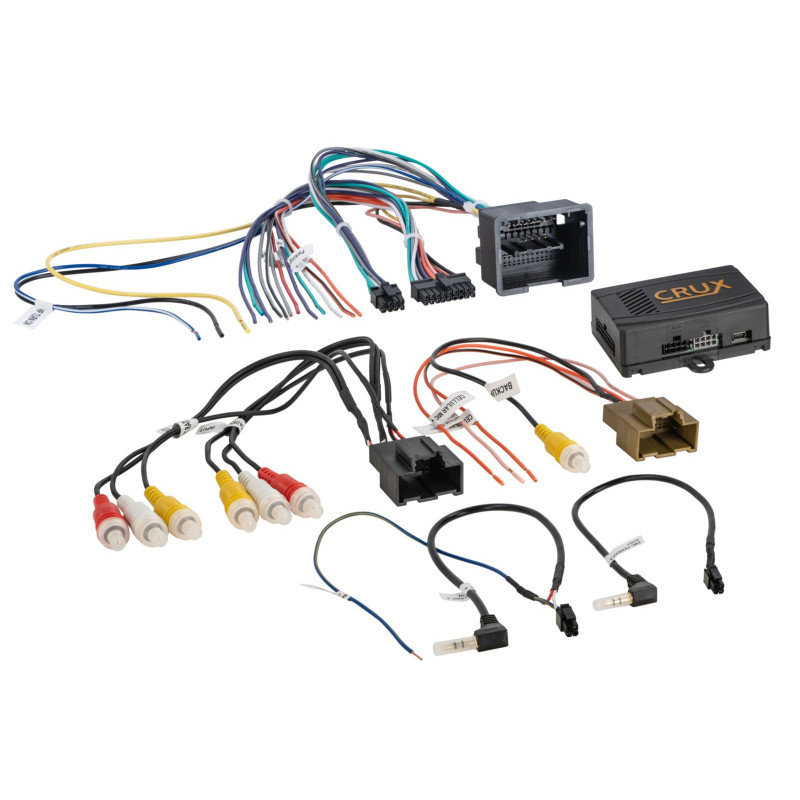

Vairo adapteris „Chevrolet“ / „GM“ modeliams su 48 kontaktų originalia navigacijos jungtimi

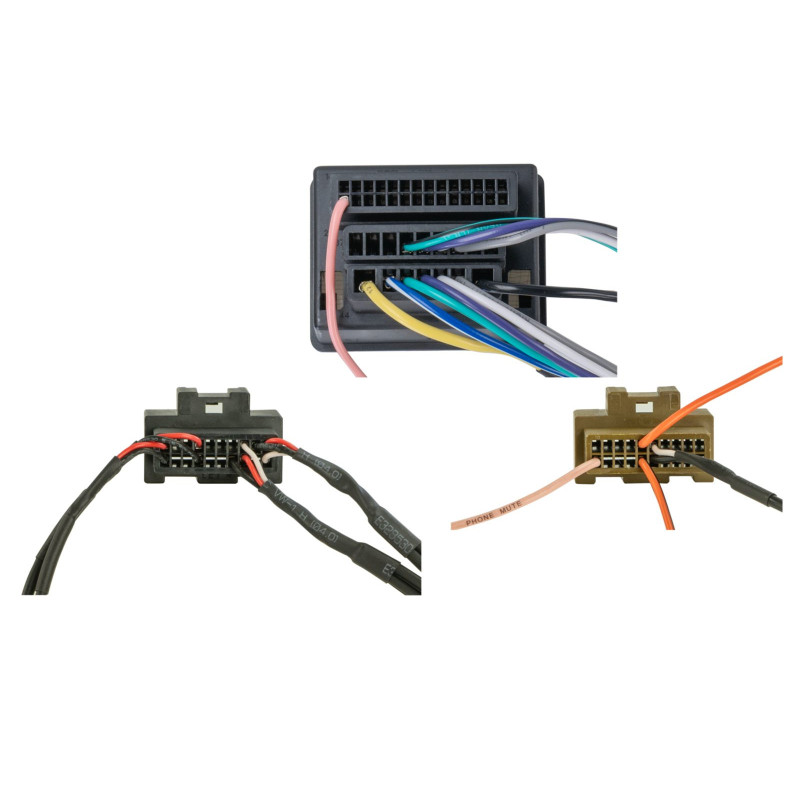

„Chevrolet“ / „GMCSWRGM-49AA“ vairo valdymo / padėklo adapteris leidžia išlaikyti originalias vairo valdymo funkcijas pakeitus gamyklinį radiją neoriginaliu radijo / modifikuotu įrenginiu. Priklausomai nuo transporto priemonės įrangos, funkcijų diapazono ir neoriginalios radijo programinės įrangos, kai kurios funkcijos gali būti praleistos arba pakeistos kitomis. Prieš montuodami, palyginkite paveikslėlyje pavaizduotas jungtis su jūsų transporto priemonės jungtimis ir įsitikinkite, kad jos atitinka tiek vizualiai, tiek techniškai. Taip pat turėtumėte patikrinti, ar jūsų transporto priemonėje iš pradžių buvo sumontuota viena iš išvardytų originalių valdymo galvų. Prieš galutinai montuodami patikrinkite transporto priemonės funkcijas, automobilio nustatymus ir vairo valdiklių veikimą. Pastaba: GM LAN 29 bitų jungtys:

• jungtis: 48 kontaktų GM → laisvi laidai,
• Jungtis: OEM SWC → 3,5 mm lizdas*,
• Jungtis: gamyklinė OEM galinio vaizdo kamera → RCA kištukas, geltonas,
• Jungtis: OEM galinių sėdynių pramogų A/V sistema → RCA kištukas / lizdas, raudonas / baltas / geltonas.

DIP jungiklio nustatymus reikia pasirinkti pagal montuojamo neoriginaliojo įrenginio gamintoją. Išsamesnės informacijos galite rasti vadove. *Neoriginaliniams radijo imtuvams su 2 arba 3 laidų jungtimis nupjaukite 3,5 mm lizdo kištuką ir prijunkite laidus pagal vadovą. Mėlynas / baltas laidas: +12 V po uždegimo / nuotolinio valdymo pulteliu prie stiprintuvo. Palaikomos transporto priemonės su ir be BOSE / Y91 originalios stiprintuvo sistemos. Palaikomos transporto priemonės su originalia gamykline navigacija. Palaikoma skambučių funkcija su garsumo valdymu. Palaikomi galiniai PDC parkavimo jutikliai. Palaikoma galinių sėdynių pramogų sistema. „OnStar“ nepalaikoma. Priekiniai PDC parkavimo jutikliai nepalaikomi. Greičio signalas nepalaikomas. SWC vairo valdikliai XZent / Zenec HU 1 laido įrenginiams nepalaikomi. Nesuderinami su dyzeliniais automobiliais „Chevrolet Express“ ir „GMC Savana Van“. Papildomi priedai: ISO radijo adapterio maitinimas / garsiakalbiai → 15 cm išoriniai laidai, dalies numeris: 1432-02. Diagnostikos LED:

• mėlynai mirksi → ieškoma CAN magistralės,
• mėlyna nuolatinė šviesa → CAN magistralė aktyvi,
• raudona → aktyvi uždegimo srovė +12 V.

Transporto priemonės paskirtis: Chevrolet:

• „Chevrolet Avalanche“, 2012–2013 m.
• „Chevrolet Silverado 1500-3500“ pikapas, 2012–2014 m.
• Chevrolet Suburban 2012–2014 m.
• „Chevrolet Tahoe“ 2012–2014 m.

GMC:

• GMC Sierra 1500-3500 pikapas 2012–2013 m.,
• GMC Sierra Classic 2007 m.
• GMC Jukonas 2012–2014 m.

Galimi signalai: Pakartotinai importuotos transporto priemonės arba transporto priemonės su kita programinės įrangos versija gali būti nesuderinamos su pasirinktomis funkcijomis.

• rožinė: +12 V po uždegimo, 15 gnybtas,
• oranžinė: +12 V foninis apšvietimas, 58 gnybtas,
• violetinė-balta: +12 V atbulinės eigos signalas,
• Greičio signalas nepalaikomas.

SWC – vairo valdymas. Palaikomos funkcijos:

• BOSE / Y91 OEM stiprintuvų sistema,
• „BOSE Premium“ stiprintuvų sistema – nereikia reguliuoti garso lygio,
• varpeliai,
• PDC galiniai parkavimo jutikliai,
• galinio vaizdo kamera,
• Pramogos galinėse sėdynėse.

Pasirinktinai: ISO maitinimo / garsiakalbio adapteris su kištuku → laisvieji laidai, dalies numeris: 1432-02.
