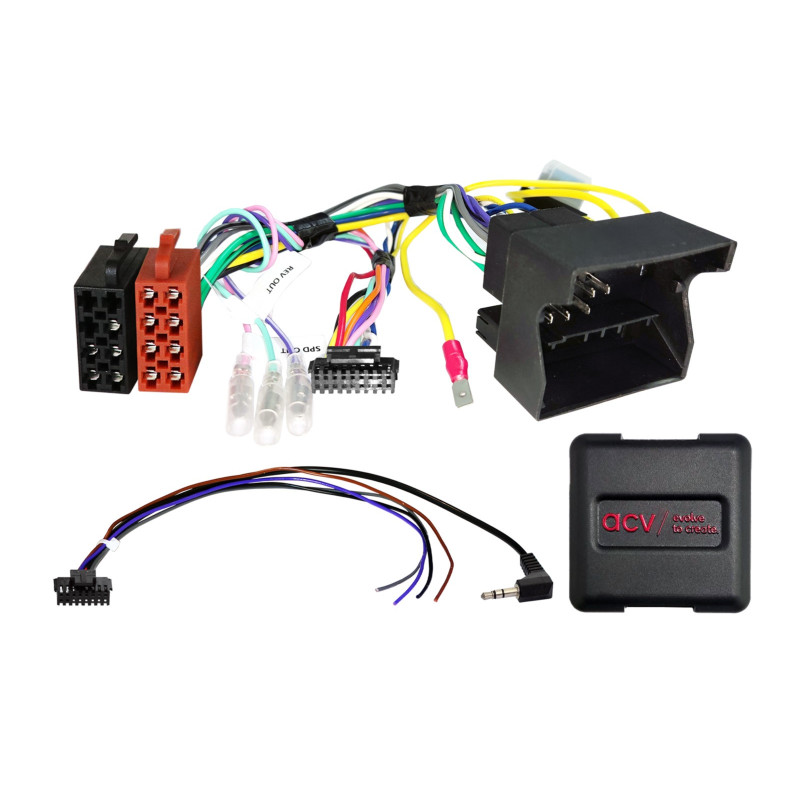

Vairo adapteris BMW / Min transporto priemonėms, 40 kontaktų, keturių jungčių, CAN magistralė

BMW / Mini vairo adapteris - 40 kontaktų Quadlock

Adapteris leidžia išlaikyti originalias vairo valdymo (SWC) funkcijas, kai gamyklinį radiją (HU) keičiate neoriginaliu įrenginiu.
Užtikrina suderinamumą su CAN magistrale ir visišką vairo valdiklių bei transporto priemonės signalų integraciją.

Pagrindinės savybės:

• Jungtis: 40 kontaktų „Quadlock“ BMW

• SWC: OEM SWC → 3,5 mm lizdas / išorinis laidas

• Laido jungtis: +12 V nuolatinė srovė (geltonas gnybtas 30 - akumuliatorius)

• CAN magistralės palaikymas

• Suderinamumas su verslo HU sistemomis

• Įdiegimui reikia atjungti originalią HU ir DIP konfigūraciją.

Transporto priemonės suderinamumas: BMW:

• 1 serija (E81/E82/E87/E88) – 2004-03–2013-10

• 3 serija (E90/E91/E92/E93) – 2005-03–2013-10

• 5 serija (E60/E61) – 2003-07–2010-07

• 6 serija (E63/E64) – 2004-09–2010-11

• 7 serija (E65/E66) – 2001-08–2008-11

• Z4 (E89) - 2009-05-2016

• X1 (E84) - 2009-10 - 2015-06

• X5 (E70) - 2007-03 - 2013-09

• X6 (E71/E72) – 2008-05-2014-06

MINI:

• R55/R56/R57/R58/R59 – 2006-11-2015-05

Galimi signalai:

• Raudona: +12 V uždegimo gnybtas 15

• Oranžinė: +12 V apšvietimo gnybtas 58

• Violetinė ir balta: atbulinės pavaros signalas +12V

• Rožinė: greičio impulso signalas

• Žalia: stovėjimo stabdžio signalo GND

Išėjimo apkrova: maks. 250 mA
Reikalavimai apkrovoms > 250 mA:

• relės ritės varža min. 75 Ω arba 150 Ω

Komentarai:

• Kai kuriose konfigūracijose nepalaikomas PDC / įspėjamųjų pyptelėjimų.

• OEM spidometro ekranas gali būti nepalaikomas kai kuriuose modeliuose.

• Montavimą rekomenduoja kvalifikuotas montuotojas.

Įrengimas:

1. Tinkamų jungčių ir transporto priemonės funkcijų patikrinimas išjungus HU.

2. Atjungiant originalų HU.

3. Prijunkite adapterį pagal surinkimo instrukcijas.

4. DIP konfigūracija.
