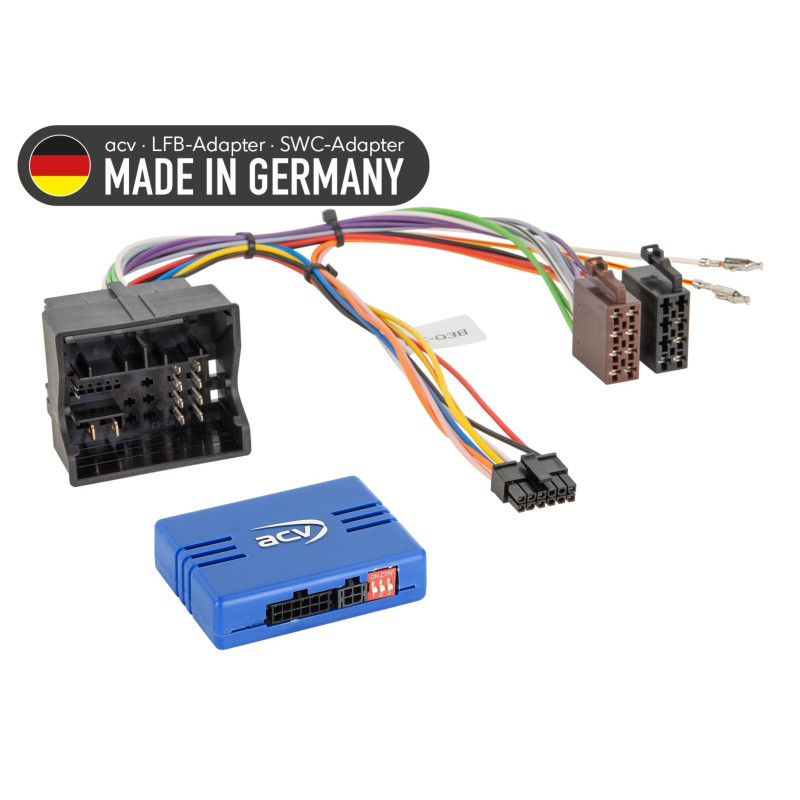

Vairo adapteris Audi / MAN / Seat / Skoda / VW įvairioms transporto priemonėms 52 kontaktų Quadlock

Vairo adapteris - Audi / Seat / Skoda / VW

Adapteris leidžia išlaikyti originalias vairo valdymo funkcijas, kai gamyklinį radiją keičiate modifikuotu galvos bloku. Jis leidžia integruotis su CAN magistralės sistema neprarandant funkcionalumo.

Pagrindinės savybės:

• Viso vairo valdiklių funkcionalumo palaikymas.

• Suderinamumas su MIB, MIB-PQ, OEM sistemomis su slėgiu stiprintuvais ir be jų.

• Palaikymas „E-Call“ sistemoms (išlaikant funkcijas MAN / Seat / Skoda / VW automobiliuose).

• Palaikymas originaliam galinio vaizdo kameros adapteriui MIB-PQ transporto priemonėse.

• LED diagnostika: mirksintis mėlynas apšvietimas – ieškoma CAN magistralės; nemirksintis mėlynas apšvietimas – aktyvi CAN magistralė; raudonas apšvietimas – aktyvi +12 V uždegimo srovė.

Palaikomos transporto priemonės

Adapteris tinka daugeliui „Audi“, „Seat“, „Skoda“, „VW“ ir „MAN TGE“ modelių. Transporto priemonių pavyzdžiai:

Audi: A1 (2010–2018 m.), A3 (2013–2020 m.), 3 ketvirtis (2011–2018 m.)
Sėdynė: Alhambra, Arona, Ateca, Ibisa, Leonas, Mii, Toledas (įvairūs 2015–2021 m.)
Škoda: Citigo, Fabia, Karoq, Kodiaq, Octavia, Rapid, Superb, Yeti (2014–2021)
VW: „Amarok“, „Arteon“, „Beetle“, „Caddy“, „Crafter“, „Golf VII“, „Passat B8“, „Polo“, „Scirocco“, „Sharan“, T6, „T-Roc“, „Taigo“, „Tiguan II“, „Touran“, UP!, e-UP! (įvairūs metai, 2014–2024 m.)
VYRAS: TGE (2017–2024 m.)

(Pastaba: visą palaikomų modelių ir metų sąrašą rasite gamintojo dokumentacijoje.)

Signalai ir jungtys:

• Rožinė viela: +12 V uždegimo gnybtas (15), maks. 1,5 A.

• Oranžinė viela: +12 V apšvietimo gnybtas (58), maks. 0,1 A.

• Atbulinės pavaros signalas (tik kai variklis veikia).

• Jungtys suderinamos su įvairių gamintojų sistemomis: „Alpine“, „Blaupunkt“, „Clarion“, „Digital Dynamics“, ESX, JVC, „Kenwood“, „Pioneer“, „Snooper“, „Sony“, „XZent“, „Zenec“.

Įrengimo instrukcijos:

Patikrinimas prieš diegimą:

1. Palyginkite adapterio jungtis su jungtimis savo automobilyje.

2. Patikrinkite, ar jūsų automobilyje yra įrengtas vienas iš palaikomų HU galvos įrenginių.

3. Patikrinkite transporto priemonės veikimą ir nustatymus.

Prijungimas:

1. Atjunkite OEM HU nuo maitinimo šaltinio.

2. Patikrinkite sąsajos konfigūraciją ir nustatymus be įtampos.

3. Prijunkite HU prijungimo kabelį pagal naujo HU instrukcijas.

4. Prijunkite likusius adapterio laidus.

5. Pagrindinį jungiklį prijunkite paskiausiai.

6. Sukonfigūruokite sąsajos programinę įrangą ir įdiekite HU.

7. Patikrinkite vairo valdiklius, galinio vaizdo kamerą ir kitas automobilio funkcijas.

Konfigūracijos pakeitimai:
