Šachtinė antena GPS GNSS GSM UMTS LTE Fakra(f)

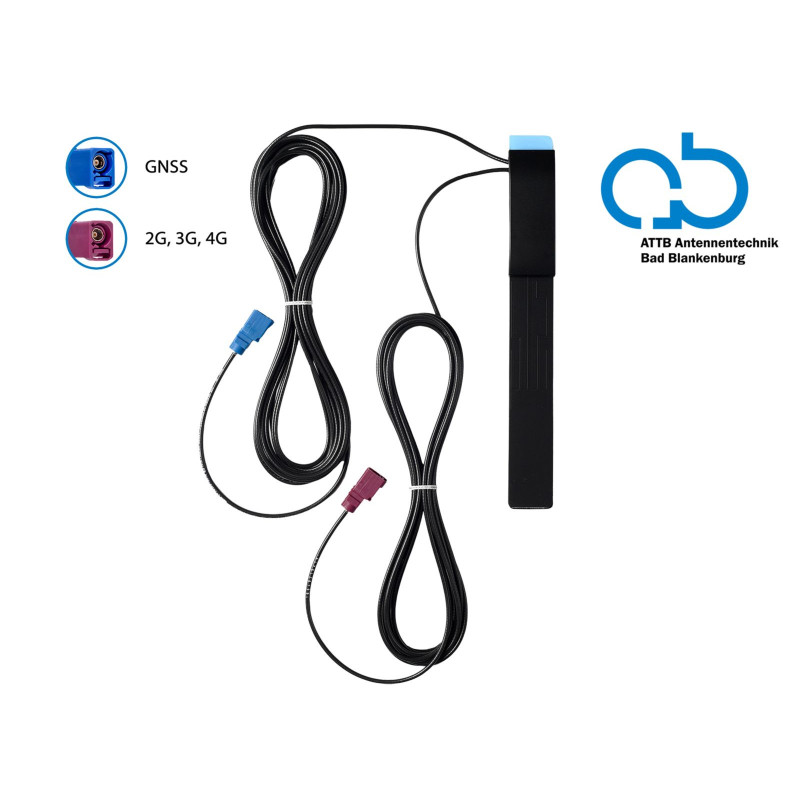

Šachtinė antena GPS/GNSS GSM/UMTS/LTE Fakra(f) ATTB 4576.02 ATTB 4576.02 yra profesionali veleninė antena, skirta signalo priėmimui GPS/GNSS ir bendravimas GSM, UMTS ir LTE Produktas yra iš Vokietijos gamintojo Antenntechnik Bad Blankenburg, kuri nuo 1919 m. kuria aukštos kokybės antenų sprendimus „Pagaminta Vokietijoje“. Antena skirta montuoti ant automobilio priekinio stiklo. Dėl to ji tinka ten, kur sunku arba nepatartina montuoti stogo anteną. Tai praktiškas sprendimas lengviesiems automobiliams, mikroautobusams, kemperiams, nameliams ant ratų, nameliams ant ratų ir komercinėms transporto priemonėms. Priekinio stiklo antena, skirta GPS/GNSS ir LTE. ATTB 4576.02 modelis palaiko GPS/GNSS palydovų vietos nustatymą ir perdavimą GSM, UMTS ir LTE tinkluose. GPS/GNSS antena veikia su 3,3–5,5 V fantomine energija, o GSM/LTE/UMTS kelias palaiko iki 4 W galią. Produkto komplekte yra du 400 cm RG174 kabeliai. GPS/GNSS kelias užbaigiamas jungtimi. Fakra C(f) mėlynos spalvos ir GSM/LTE/UMTS bėgelis su jungtimi Fakra D(f) bordo spalvos. Svarbiausi ATTB 4576.02 antenos privalumai

• Originali ATTB šachtinė antena, pagaminta Vokietijoje,
• Palaiko GPS/GNSS, GSM, UMTS ir LTE ryšius,
• montavimas ant automobilio priekinio stiklo,
• GPS/GNSS jungtis Fakra C(f),
• GSM/LTE/UMTS Fakra D(f) jungtis,
• RG174 kabeliai, 400 cm ilgio,
• aktyvi GPS/GNSS antena su fantomine energija,
• GPS/GNSS stiprinimas 27 dB +/- 2 dB,
• GPS/GNSS stiprinimas 26 dBi,
• GSM/LTE/UMTS stiprinimas iki 2 dBi,
• varža 50 omų,
• maksimali GSM/LTE/UMTS takelio galia: 4 W,
• optimizuotos priėmimo savybės.

Pagaminta Vokietijoje – kokybė iš „Antennentechnik Bad Blankenburg“. „Antennentechnik Bad Blankenburg“ yra Vokietijos automobilių antenų ir antenų priedų gamintoja. Įmonė kuria sprendimus daugeliui ryšio standartų, tokių kaip GPS, GNSS, LTE, 5G, GSM, UMTS, WLAN, „Bluetooth“, DAB+ ir TETRA. ATTB antenų gamybos procesas yra sertifikuotas pagal automobilių pramonės standartus. Produkto kokybė stebima mūsų pačių bandymų stotyse nuo projektavimo etapo, per serijinę gamybą ir galutinę patikrą. Dėl to ATTB 4576.02 antena tinka sudėtingoms automobilių instaliacijoms. Pritaikymas: ATTB 4576.02 priekinio stiklo antena skirta palydovinių ir korinio ryšio signalams priimti transporto priemonėse. Ji tinka GPS sistemoms, vietos nustatymo moduliams, LTE maršrutizatoriams, transporto priemonių modemams ir telematikos sistemoms. Produktą galima naudoti tokiose srityse kaip:

• GPS/GNSS navigacija,
• transporto priemonių vietos nustatymo sistemos,
• transporto parko ir telematikos moduliai,
• LTE automobilių maršrutizatoriai,
• GSM/UMTS/LTE modemai,
• lengvieji automobiliai ir mikroautobusai,
• kemperiai, nameliai ant ratų ir nameliai ant ratų,
• komercinės ir specialiosios paskirties transporto priemonės.

Svarbi informacija apie montavimą: antena turi būti montuojama vertikaliai ant priekinio stiklo. Tarp antenos ir kėbulo komponentų palikite bent 5 mm tarpą. Montavimo vieta turi būti švari, sausa, nuriebalinta ir be dangų, metalo dalelių ir priekinio stiklo šildymo laidų. Prieš pritvirtindami anteną, nuvalykite paviršių tinkamomis valymo priemonėmis, kad pašalintumėte dulkes ir riebalus. Tinkamas priekinio stiklo paruošimas daro didelę įtaką montavimo ilgaamžiškumui ir priėmimo kokybei. Jei kyla problemų dėl priėmimo, patikrinkite antenos laidus, adapterius ir jungčių kokybę. Taip pat verta patikrinti, ar trukdžių nesukelia papildomas LED apšvietimas, USB įkrovikliai, įtampos keitikliai, maitinimo šaltiniai ar skaitmeniniai galios stiprintuvai. Techniniai duomenys

• Prodiuseris: Antennentechnik Bad Blankenburg / ATTB
• Modelis: 4576,02
• Produkto tipas: GPS/GNSS GSM/UMTS/LTE šachtinė antena
• Įrengimas: ant stiklo
• Laidai: RG174 / ilgis = 400 cm
• GPS/GNSS ryšys: Fakra C(f) mėlyna / RG174 / I = 400 cm
• GSM/LTE/UMTS ryšys: Fakra D(f) bordo / RG174 / L = 400 cm
• GPS/GNSS diapazonas: 1575–1610 MHz
• GSM/LTE/UMTS diapazonas: 703–960 MHz / 1711–2170 MHz / 2500–2600 MHz
• GPS/GNSS stiprinimas: 27 dB +/- 2 dB
• GPS/GNSS stiprinimas: 26 dBi
• GSM/LTE/UMTS 703–960 MHz stiprinimas: 1 dBi +/- 0,5 dBi
• GSM/LTE/UMTS 1711–2170 MHz / 2500–2600 MHz stiprinimo koeficientas: 2 dBi +/- 0,5 dBi
• GPS/GNSS maitinimo šaltinis: 3,3–5,5 V fantominis maitinimas
• GPS/GNSS energijos suvartojimas: 15–40 mA maks.
• GSM/LTE/UMTS maitinimas: 4 colių
• GPS/GNSS varža: 50 omų
• GSM/LTE/UMTS varža: 50 omų
• VSWR GPS/GNSS: <2,0:1
• VSWR GSM/LTE/UMTS: <3,0:1
• Šalis
