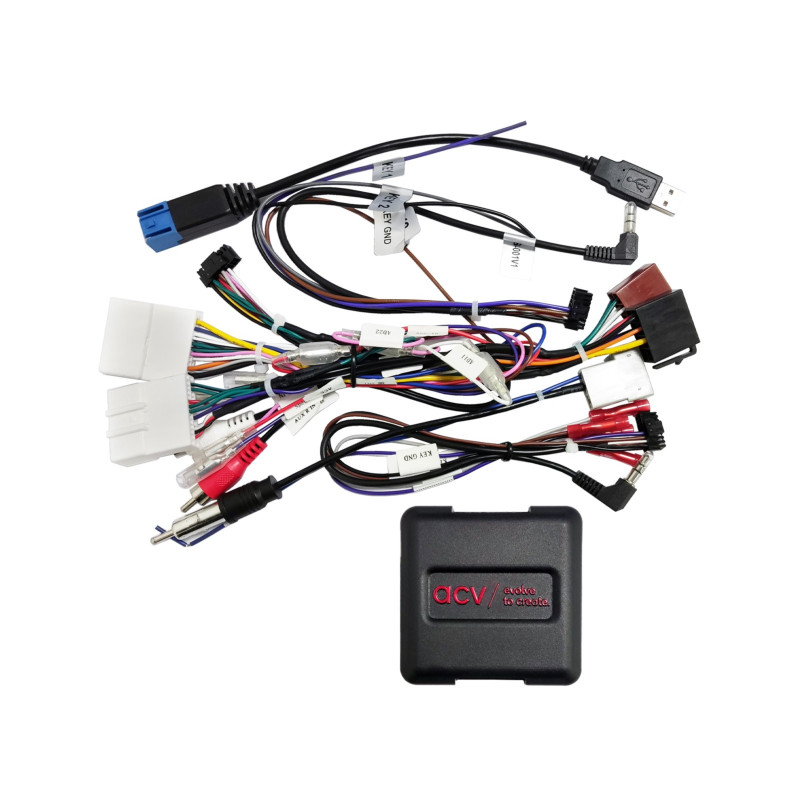

„Nissan“ vairo modelio adapteris, 20 kontaktų / 24 kontaktų, daugialaidis USB / AUX

Adapteris leidžia išlaikyti originalias vairo valdymo funkcijas, kai gamyklinį radiją keičiate modifikuotu galvos bloku (HU).

Priklausomai nuo transporto priemonės įrangos, funkcijų apimties ir modifikuoto HU bloko programinės įrangos, atskiros funkcijos gali būti praleistos arba pakeistos kitomis.

• Palyginkite nuotraukose pavaizduotas laidų jungtis su savo automobilyje esančiomis jungtimis – įsitikinkite, kad jos vizualiai ir techniškai sutampa.

• Patikrinkite, ar gamykloje buvo sumontuotas vienas iš išvardytų originalių galvos blokų.

• Prieš montuodami patikrinkite transporto priemonės funkcionalumą, nustatymus ir SWC sistemos veikimą.

Jungtys:

• „Nissan“: 20 kontaktų / 32 kontaktų

• OEM antena > DIN jungtis (m)

• OEM AUX > RCA jungtis (m) (raudona/balta)

• OEM USB > USB-A

• Mėlyna: +12 V antena

• Transporto priemonės be originalios 360° kamerų sistemos

Dėmesio:
Prieš montuodami patikrinkite teisingą AUX priskyrimą, išmatuodami su OEM HU.

Palaikomos funkcijos:

• Datos / laiko nustatymas

• DIP jungikliai, skirti modifikuojamo įrenginio gamintojui (žr. instrukcijas)

• „Micra“ (K14) 2017-03–2019-08*

• Pulsar (C13) 2014-10-2018-06

• Qashqai (J11) 2014-03-2017**

• Titanas (H61) 2015–2019 m.

• X-Trail (T32) 2014-07-2017

*transporto priemonės be originalios PDC / originalios kameros
** transporto priemonės su „Acenta“ modelio įranga

• Raudona: +12 V uždegimo gnybtas (15)

• Oranžinė: +12 V apšvietimo gnybtas (58)

• Violetinė/balta: +12 V atbulinės eigos signalas

• Rožinė: greičio impulso signalas

• Žalia: GND stovėjimo stabdžio signalas

Išėjimo apkrova: maks. 250 mA
Srovės poreikis virš 250 mA:

1. Relės ritės varža min. 75 omai

2. Relės ritės varža min. 150 omų

Patvirtinimas:
