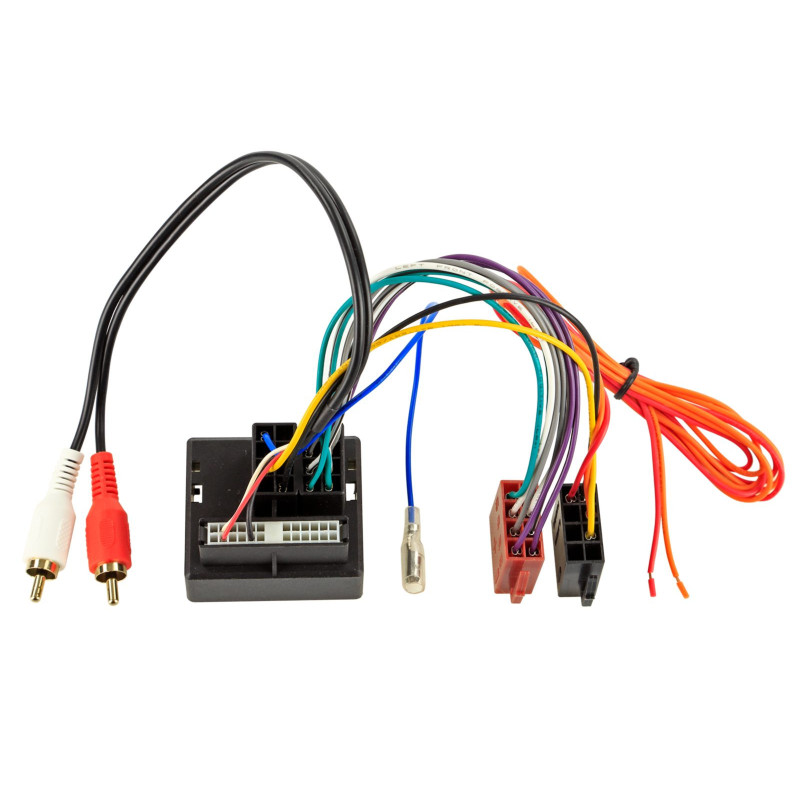

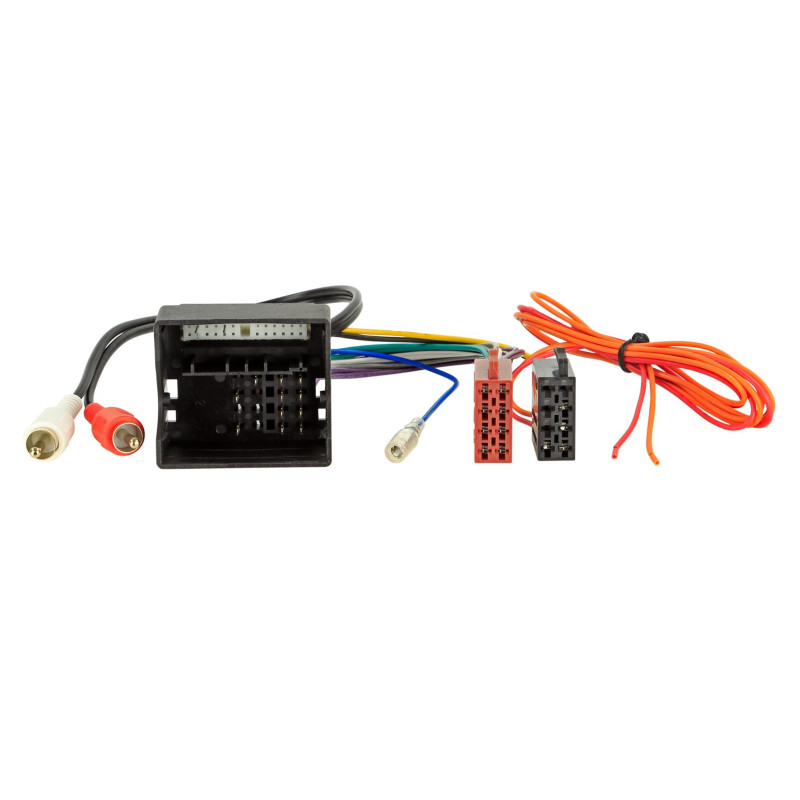

Adapteris Audi / Seat aktyvioms sistemoms su QUADLOCK

Aktyvios sistemos adapteris Audi / Seat automobiliams

Adapteris, skirtas „Audi“ ir „SEAT“ automobiliams su pusiau aktyvi sistema (be BOSE stiprintuvo maitina tik galinius garsiakalbius ir žemųjų dažnių garsiakalbį, priekiniai maitinami tiesiai iš radijo)

Aktyvios sistemos adapteris leidžia išlaikyti gamyklinę garso sistemą, kai įrengiamas neoriginalus radijas.

Šis įrenginys leidžia integruoti naują radiją su originalia automobilio garso sistema, išsaugant gamyklinio stiprintuvo ir galinių garsiakalbių, įskaitant žemųjų dažnių garsiakalbį, funkcionalumą. Priekiniai garsiakalbiai maitinami tiesiogiai iš radijo.

Tinkamai konvertuojant radijo imtuvo išėjimo signalą į originalaus stiprintuvo įvesties signalą, galima užtikrinti tinkamą visos garso sistemos veikimą netrukdant transporto priemonės įrengimui.

Funkcijos ir taikymas

• priekiniai garsiakalbiai maitinamas tiesiogiai iš radijo (per laidus)
• galiniai garsiakalbiai + žemųjų dažnių garsiakalbis maitinamas gamyklinio stiprintuvo
• Signalas į stiprintuvą tiekiamas per RCA (cinch - žemo lygio)
• RCA kištukai turi būti prijungti prie radijo stiprintuvo išvesties.
• greitas montavimas be būtinybės modifikuoti diegimo
• suderinamumas su neoriginaliais radijo imtuvais (pvz., „Vordon“, „Pioneer“, „Sony“)

Papildoma informacija

Priklausomai nuo automobilio modelio ir gamyklinės garso sistemos versijos:

• kai kurios funkcijos (pvz., žemųjų dažnių garsiakalbio reguliavimas, garso nustatymai) gali būti ribotos
• gali būti nedidelis triukšmo lygis
• Įjungiant / išjungiant sistemą galimi garsai

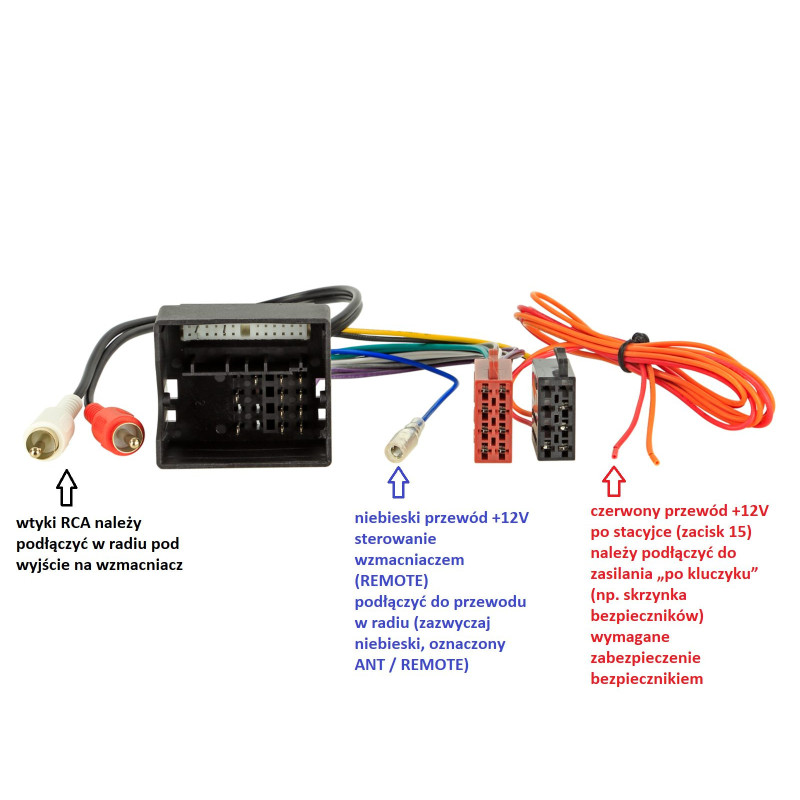

• Jungtis: 40 kontaktų Audi Quadlock jungtis > RCA (vyriškas)

• Radijo įjungimas
• raudona viela +12 V po uždegimo (15 gnybtas)
• turi būti prijungtas prie maitinimo šaltinio „raktu valdomo“ (pvz., saugiklių dėžutės)
• reikalingas saugumas saugiklis

• oranžinė: +12 V reguliatorius, gnybtas 58*

• Stiprintuvo paleidimas
• mėlynas laidas +12 V stiprintuvo valdymas (NUOTOLINIS)
• prijunkite prie radijo laido (paprastai mėlyno, pažymėto ANT / NUOTOLINIS )
• Įjungus radiją, laide atsiranda +12 V įtampa.
• Signalas įjungia gamyklinį stiprintuvą

• transporto priemonės su gamykline 2 kanalų galinių durelių garso sistema
• transporto priemonės su gamykliniu „Blaupunkt“ / „Matsushita“ / „Grundig Concert II“ / „Symphony II“ / „Chorus II“ 2-DIN įrenginiu
• transporto priemonės su gamykline navigacija BNS.0 Monochrome / RNS-E 16:9
• neoriginalūs įrenginiai, kurių išankstinio stiprintuvo išėjimo įtampa yra didesnė nei 3 V

Prieš galutinį surinkimą rekomenduojama išbandyti įrenginį.

• Audi A3 (8P) 2003-05-2005-04
