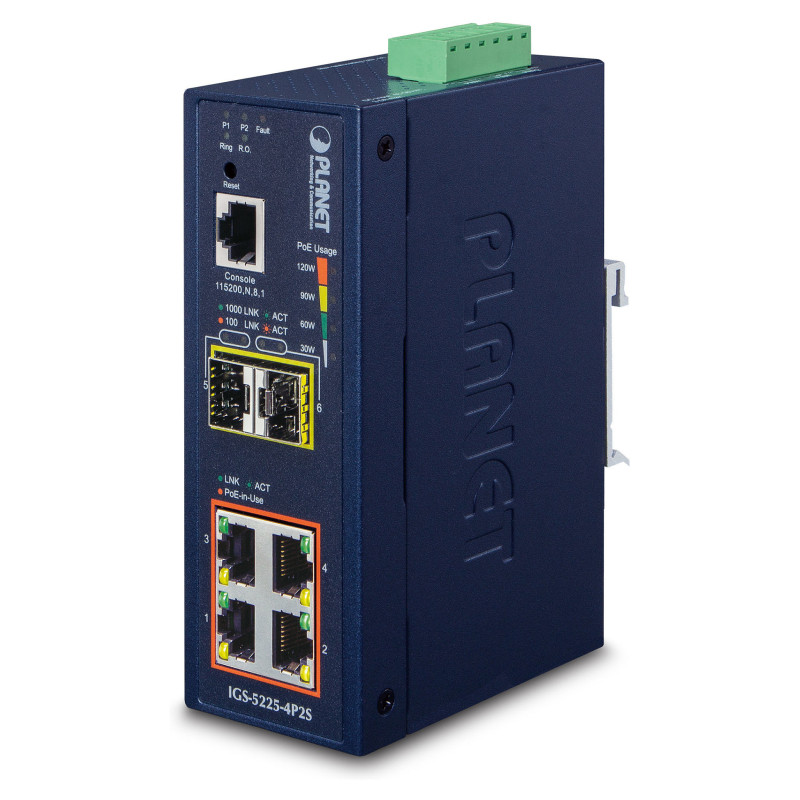

PLANET IGS-5225-4P2S tinklo jungiklis

PLANET IGS-5225-4P2S. Komutatoriaus tipas: Valdomas, Komutatorių lygmuo: L2+. Bazinio komutavimo RJ-45 Ethernet prievadų tipas: Gigabito Ethernet (10/100/1000), Bazinio komutavimo RJ-45 Ethernet prievadų kiekis: 4, Konsolės prievadas: RJ-45. Pilnas dvipusis ryšys. MAC adresų lentelė: 8000 įrašų, Perjungimo pajėgumas: 12 Gbit/s. Tinklo standartai: IEEE 1588v2, IEEE 802.1D, IEEE 802.1Q, IEEE 802.1ab, IEEE 802.1ad, IEEE 802.1ag, IEEE 802.1p, IEEE.... Nuolatinės srovės įvesties įtampa: 48–56 V. Maitinimo jungtis: Gnybtų blokas (3-pin). Maitinimas per Ethernet (PoE). Montuojamas ant sienos
Pažangus valdomas „PoE“ sprendimas sudėtingesnėms aplinkoms
PLANET IGS-5225-4P2S L2+ pramoninis valdomas „PoE+“ komutatorius su 4 10/100/1000BASE-T 802.3at „PoE+“ prievadais, kurių kiekvieno galia siekia iki 36 vatų, ir 2 100/1000X šviesolaidiniais prievadais tvirtame, bet kompaktiškame IP40 korpuse gali būti montuojamas bet kokioje sudėtingoje aplinkoje be vietos apribojimų. Jis siūlo patogias, bet pažangias IPv6/IPv4 valdymo sąsajas, gausias L2/L4 perjungimo funkcijas, 3 lygio statinio maršrutizavimo galimybes ir pažangią ITU-G.8032 ERPS žiedo technologiją, skirtą greitam savaiminio atsistatymo galimybei pagerinti, ir PLANET išmaniąsias „PoE“ funkcijas, skirtas valdyti „PoE“ lauko IP stebėjimo ir belaidžio tinklo programas. Jis gali patikimai, stabiliai ir tyliai veikti esant -40–75 laipsnių C temperatūrai.
Perteklinis žiedas, greitas atkūrimas kritinėms tinklo programoms
IGS-5225-4P2S palaiko perteklinių žiedų technologiją ir pasižymi stipria, greita savaiminio atkūrimo galimybe, kad būtų išvengta trikdžių ir išorinių įsilaužimų. Jame integruota pažangi ITU-T G.8032 ERPS (eterneto žiedų apsaugos komutavimo) technologija, „Spanning Tree“ protokolas (802.1s MSTP) ir perteklinė maitinimo įvesties sistema į kliento pramoninio automatizavimo tinklą, siekiant padidinti sistemos patikimumą ir veikimo laiką atšiauriomis gamyklos sąlygomis. Paprastame žiediniame tinkle duomenų perdavimo atkūrimo laikas gali būti toks pat greitas kaip 10ms.
Kibernetinio saugumo tinklo sprendimas saugumo rizikai sumažinti
Kibernetinio saugumo funkcija, kuriai praktiškai nereikia jokių pastangų ir išlaidų, apima komutatoriaus valdymo apsaugą ir padidintą kritinio tinklo saugumą. Siekiant užtikrinti stiprią apsaugą nuo pažangių grėsmių, naudojami tiek SSH, tiek SSL protokolai. Tinklo administratorius dabar gali sukurti itin saugius įmonių tinklus sunaudodamas gerokai mažiau laiko ir pastangų nei anksčiau.
Patogūs ir Smart ONVIF įrenginiai su aptikimo funkcija
PLANET sukūrė naujai sukurtą puikią funkciją – ONVIF palaikymą – kuri specialiai sukurta bendradarbiavimui su vaizdo IP stebėjimo sistemomis. Iš IGS-5225-4P2S grafinės sąsajos tereikia vieno spustelėjimo, kad ieškotumėte ir parodytumėte visus ONVIF įrenginius per tinklo programą. Be to, galite įkelti grindų vaizdus į komutatorių ir nuotoliniu būdu stebėti arba tikrinti surinkimo liniją. Be to, galite gauti stebėjimo informaciją realiuoju laiku ir informaciją apie prisijungimo / neprisijungimo būseną; PoE perkrovimą galima valdyti grafinėje sąsajoje.
Integruotos unikalios „PoE“ funkcijos maitinamų įrenginių valdymui
Kadangi tai yra valdomas „PoE“ komutatorius stebėjimo, belaidžiams ir VoIP tinklams, IGS-5225-4P2S turi šias specialias „PoE“ valdymo funkcijas:
- PD veikimo patikrinimas
- Suplanuotas maitinimo pakartotinis panaudojimas
- „PoE“ grafikas
- „PoE“ naudojimo stebėjimas
Išmanus maitinamų įrenginių veikimo patikrinimas
IGS-5225-4P2S „PoE“ komutatorių galima sukonfigūruoti taip, kad jis realiuoju laiku stebėtų prijungto PD būseną naudojant ping veiksmą. Kai PD nustoja veikti ir reaguoti, IGS-5225-4P2S perkraus „PoE“ prievado maitinimą ir vėl įjungs PD. Tai taip pat labai padidina patikimumą, nes „PoE“ prievadas iš naujo nustatys PD maitinimą, taip sumažindamas administratoriaus valdymo naštą.
„PoE“ tvarkaraštis energijos taupymui
Atsižvelgiant į pasaulinę energijos taupymo tendenciją ir prisidedant prie aplinkos apsaugos Žemėje, IGS-5225-4P2S gali efektyviai valdyti maitinimo šaltinį be didelės galios tiekimo. Integruota „PoE tvarkaraščio“ funkcija padeda įjungti arba išjungti „PoE“ maitinimo tiekimą kiekvienam „PoE“ prievadui nustatytais laiko intervalais. Tai galinga funkcija, padedanti MVĮ ar įmonėms taupyti energiją ir pinigus.
Suplanuotas maitinimo perdirbimas
IGS-5225-4P2S leidžia kiekvienai prijungtai „PoE“ IP kamerai arba „PoE“ belaidžiam prieigos taškui perkrauti tam tikru laiku kiekvieną savaitę. Todėl sumažėja IP kameros arba prieigos taško gedimo dėl buferio perpildymo tikimybė.
SMTP/SNMP spąstų įvykių įspėjimas
IGS-5225-4P2S turi įvykių įspėjimo funkciją, kuri padeda diagnozuoti nenormalų įrenginį, atsižvelgiant į tai, ar nutrūko tinklo ryšys, ar į perkrovimo atsaką.
Efektyvus aliarmo įspėjimas geresnei apsaugai
IGS-5225-4P2S palaiko gedimo signalizacijos funkciją, kuri gali įspėti vartotojus, kai su komutatoriais yra kažkas negerai. Naudodami šią idealią funkciją, vartotojams nereikės gaišti laiko ieškant problemos. Tai padės sutaupyti laiko ir žmogiškųjų išteklių.
3 lygmens IPv4 ir IPv6 programinės įrangos VLAN maršrutizavimas saugiam ir lanksčiam valdymui
Siekiant padėti klientams stebėti savo verslą, IGS-5225-4P2S ne tik užtikrina itin didelį perdavimo našumą ir puikias 2 lygmens technologijas, bet ir IPv4/IPv6 programinės įrangos VLAN maršrutizavimo funkciją, leidžiančią kirsti skirtingus VLAN ir skirtingus IP adresus, kad būtų užtikrintas labai saugus, lankstus valdymas ir paprastesnė tinklo programa.
Tvirtos 2 lygmens funkcijos
IGS-5225-4P2S galima užprogramuoti pažangioms komutatorių valdymo funkcijoms, tokioms kaip dinaminis prievadų jungčių agregavimas, Q-in-Q VLAN, privatus VLAN, Rapid „Spanning Tree“ protokolas, 2–4 lygmens QoS, pralaidumo valdymas ir IGMP šnipinėjimas. IGS-5225-4P2S teikia 802.1Q žymėtą VLAN, o leistinų VLAN grupių skaičius gali siekti iki 255. Apjungus palaikančius prievadus, IGS-5225-4P2S leidžia valdyti didelės spartos magistralinį tinklą, sujungiantį kelis prievadus. Jis leidžia daugiausiai turėti 2 magistralinius tinklus su 2 prievadais kiekvienoje magistralinėje grupėje ir palaiko avarinį valdymą.
Efektyvus valdymas
Efektyviam valdymui IGS-5225-4P2S turi konsolės, žiniatinklio ir SNMP valdymo sąsajas. Turėdamas integruotą žiniatinklio valdymo sąsają, IGS-5225-4P2S siūlo lengvai naudojamą, nuo platformos nepriklausomą valdymo ir konfigūravimo funkciją. Norint valdyti teksto pagrindu, prie IGS-5225-4P2S galima prisijungti per Telnet ir konsolės prievadą. Be to, jis taip pat siūlo saugų nuotolinį valdymą naudojant bet kurią standartinę valdymo programinę įrangą, palaikydamas SNMPv3 ryšį, kuris kiekvieno seanso metu šifruoja paketų turinį.
Galingas saugumas
IGS-5225-4P2S siūlo išsamų 2–4 sluoksnių prieigos kontrolės sąrašą (ACL), skirtą saugumui užtikrinti periferiniuose tinkluose. Jį galima naudoti norint apriboti prieigą prie tinklo, atmetant paketus pagal šaltinio ir paskirties IP adresus, TCP/UDP prievadus arba apibrėžtas tipines tinklo programas. Jo apsaugos mechanizmas taip pat apima 802.1x Port ir MAC pagrindu veikiančią vartotojo ir įrenginio autentifikaciją. Naudojant privataus VLAN funkciją, galima užkirsti kelią ryšiui tarp periferinių prievadų, siekiant užtikrinti vartotojo privatumą. Tinklo administratoriai dabar gali sukurti labai saugius įmonių tinklus sunaudodami žymiai mažiau laiko ir pastangų nei anksčiau.
„Modbus TCP“ užtikrina lankstų tinklo ryšį gamyklų automatizavimui
Naudodamas palaikomą „Modbus TCP/IP“ protokolą, IGS-5225-4P2S gali lengvai integruotis su SCADA sistemomis, HMI sistemomis ir kitomis duomenų rinkimo sistemomis gamyklų cechuose. Tai leidžia administratoriams nuotoliniu būdu stebėti pramoninio Ethernet komutatoriaus veikimo informaciją, prievado informaciją ir ryšio būseną, taip lengvai užtikrinant patobulintą visos gamyklos stebėjimą ir priežiūrą.
1588 laiko protokolas pramoniniams skaičiavimo tinklams
IGS-5225-4P2S idealiai tinka telekomunikacijų ir operatorių Ethernet programoms, palaikant MEF paslaugų teikimą ir laiko nustatymą per paketinius sprendimus, skirtus IEEE 1588 ir sinchroniniam Ethernet.
Lankstumo ir išplėtimo sprendimas
Papildomi keturi mini-GBIC lizdai, įmontuoti IGS-5225-4P2S, palaiko dviejų greičių, 100BASE-FX ir 1000BASE-SX/LX SFP (mažo formato prijungiamus) šviesolaidinius modulius, o tai reiškia, kad administratorius dabar gali lanksčiai pasirinkti tinkamą SFP siųstuvą-imtuvą ne tik pagal perdavimo atstumą, bet ir pagal reikiamą perdavimo greitį. Atstumą galima padidinti nuo 550 metrų (daugiamodės šviesolaidžio) iki 10/50/70/120 kilometrų (vienmodės arba WDM šviesolaidžio). Jie puikiai tinka naudoti įmonių duomenų centruose ir paskirstymo sistemose.
Pažangus SFP diagnostikos mechanizmas
IGS-5225-4P2S palaiko SFP-DDM (skaitmeninio diagnostikos monitoriaus) funkciją, kuri labai padeda tinklo administratoriui lengvai stebėti SFP parametrus realiuoju laiku, pvz., optinę išvesties galią, optinę įvesties galią, temperatūrą, lazerio poliarizacijos srovę ir siųstuvo-imtuvo maitinimo įtampą.
Pramonės srities skyriaus / darbo grupės PoE jungiklis
Turėdamas iki 4 PoE+ linijinių maitinimo sąsajų, IGS-5225-4P2S gali lengvai sukurti centralizuotai valdomą maitinimo sistemą IP telefonų sistemai, IP kamerų sistemai arba belaidžio prieigos taškų grupei pramoniniam tinklui. Pavyzdžiui, pramoninėje aplinkoje stebėjimo poreikiams arba belaidžiam tarptinkliniam tinklui galima lengvai įrengti 4 „PoE“ IP kameras arba belaidžius prieigos taškus. Kadangi IGS-5225-4P2S neriboja maitinimo lizdo, IP kamerų arba belaidžio prieigos taško įrengimas tampa lengvesnis ir efektyvesnis.

Valdymo funkcijos

Komutatoriaus tipas: Valdomas
Komutatoriaus lygmuo: L2+
Funkcija: Paslaugų kokybės (QoS) palaikymas
Funkcija: Valdymas žiniatinklyje

Prievadai ir sąsajos

Pagrindinio komutavimo RJ-45 Ethernet prievadų kiekis: 4
Pagrindinio komutavimo RJ-45 Ethernet prievadų tipas: Gigabito Ethernet (10/100/1000)
SFP modulio lizdų kiekis: 2
Konsolės prievadas: RJ-45
Maitinimo jungtis: Gnybtų blokas (3-pin)

Tinklas

Funkcija: Port veidrodinis atvaizdavimas
Funkcija: Visiškai dvipusis
Funkcija: Pusiau dvipusis
Maršruto parinkimo įėjimai: 32
Funkcija: Srauto valdymo palaikymas
Funkcija: Ryšių agregavimas
Funkcija: Transliavimo audros valdymas
Funkcija: Automatinis MDI/MDI-X
Funkcija: Automatinis derinimas
Funkcija: VLAN palaikymas
Virtualaus LAN funkcijos: MAC adresu pagrįstas VLAN, daugiaadresis VLAN, privatus VLAN, protokolu pagrįstas VLAN, pažymėtas VLAN, balso VLAN
VLAN skaičius: 4094

Duomenų perdavimas

Perjungimo pajėgumas: 12 Gbit/s
Pralaidumas: 8,928 Mpps
MAC adresų lentelė: 8000 įrašų
Funkcija: Saugojimas ir persiuntimas
Funkcija: Statinis maršrutas
Statinių maršrutų skaičius: 32
Funkcija: Dideli kadrai palaikymas
Dideli kadrai: 9000
Paketų buferinė atmintis: 4 MB

Saugumas

Funkcija: Prieigos kontrolės sąrašas (ACL)
Funkcija: IGMP šnipinėjimas
Saugumo algoritmai: SNMP, SNMPv3
Funkcija: Statinis prievado saugumas
Funkcija: SSH/SSL palaikymas
Funkcija: Kilpos apsauga
Funkcija: BPDU filtravimas / apsauga
Eilių planavimo algoritmai: Prioritetinis eilių sudarymas (PQ), Svertinis apvalusis robotas (WRR)

Daugiaadresio perdavimo funkcijos

Funkcija: Daugiaadresio perdavimo palaikymas

Protokolai

Funkcija: GARP VLAN registracijos protokolas (GVRP)

Dizainas

Produkto spalva: Mėlyna
Korpuso medžiaga: Metalas
Funkcija: Atstatymo mygtukas
LED indikatoriai: Veikla, Gedimas, Ryšys, PoE, Maitinimas, Skambutis
Tarptautinis apsaugos (IP) kodas: IP40
Funkcija: Tvirtinamas prie sienos
Funkcija: Tvirtinamas prie DIN bėgelio

Maitinimas

Nuolatinės srovės įvesties įtampa: 48–56 V
Energijos suvartojimas (maks.): 151,8 W

Maitinimas per Ethernet (PoE)

Funkcija: Maitinimas per Ethernet (PoE)
Maitinimo per Ethernet ir (PoE+) prievadų skaičius: 4
Maitinimo per Ethernet (PoE) galia vienam prievadui: 36 W
Bendras maitinimo per Ethernet (PoE) biudžetas: 144 W

Veikimo sąlygos

Darbinė temperatūra (TT): -40–75 °C
Laikymo temperatūra (TT): -40–85 °C
Darbinė santykinė oro drėgmė (HH): 5–95 %
Laikymo santykinė oro drėgmė (HH): 5–95 %
Šilumos išsklaidymas: 520,82 BTU/h

Svoris ir matmenys

Plotis: 50 mm
Gylis: 87,8 mm
Aukštis: 135 mm
Svoris: 610 g

Sertifikatai

Sertifikavimas: FCC 15 dalis, A klasė, CEIEC60068-2-32 (be vibracijos) fall)IEC60068-2-27 (shock)IEC60068-2-6 (vibracija))

Logistikos duomenys

Suderintos sistemos (HS) kodas: 85176990
