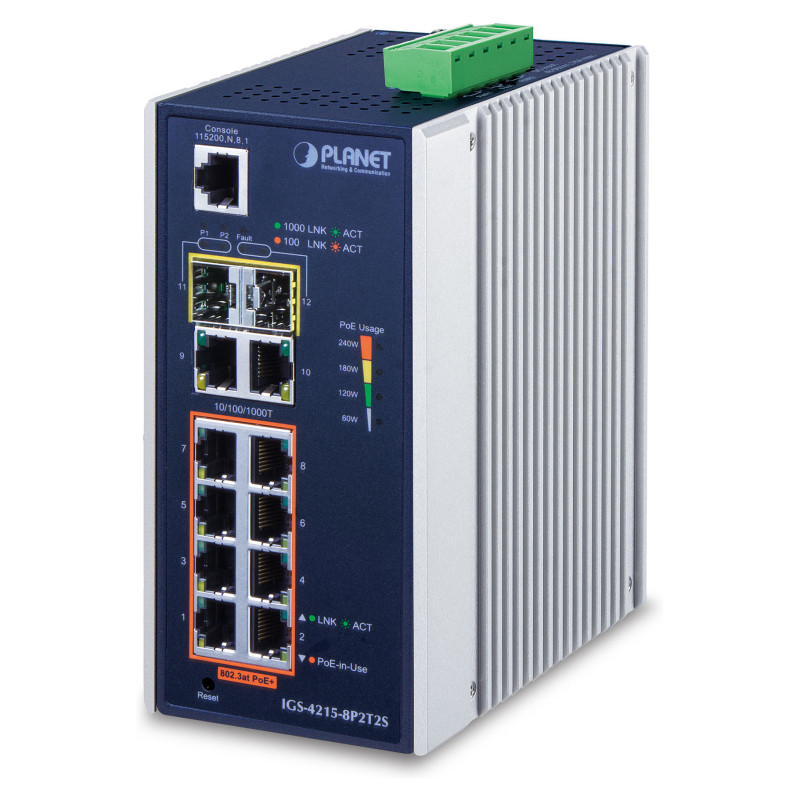

PLANET IGS-4215-8P2T2S tinklo jungiklis

PLANET IGS-4215-8P2T2S. Komutatoriaus tipas: Valdomas, Komutatoriaus lygmuo: L2/L4. Bazinio komutavimo RJ-45 Ethernet prievadų tipas: Gigabito Ethernet (10/100/1000), Bazinio komutavimo RJ-45 Ethernet prievadų kiekis: 10, Konsolės port: RJ-45. Pilnas dvipusis ryšys. MAC adresų lentelė: 8000 įrašų, Perjungimo pajėgumas: 24 Gbit/s. Tinklo standartai: IEEE 802.1D, IEEE 802.1Q, IEEE 802.1ab, IEEE 802.1p, IEEE 802.1s, IEEE 802.1w1, 802.1w1 IEEE.... DC įvestis voltage: 48 - 56 V. Maitinimas per Ethernet (PoE). Tvirtinamas prie sienos
Ekonomiškas „Full PoE+“ maitinimo sprendimas Ideal, skirtas sudėtingesnėms aplinkoms
Sukurtas montuoti sudėtingoje pramoninėje aplinkoje, IGS-4215-8P2T2S yra naujas PLANET pramoninės klasės, DIN bėgelio tipo L2/L4 valdomo gigabito „PoE+“ komutatoriaus family narys, pasižymintis PLANET išmaniosiomis „PoE“ funkcijomis, gerinančiomis svarbių verslo programų prieinamumą. Jis siūlo IPv6/IPv4 dvigubo steko valdymą ir integruotą L2/L4 gigabito komutavimo variklį kartu su 8 10/100/1000BASE-T prievadais su 30-watt 802.3at „PoE+“, 2 papildomais gigabito variniais prievadais ir dar 2 papildomais 100/1000BASE-X SFP šviesolaidinių lizdais duomenims ir video aukštynkrypčiam ryšiui. IGS-4215-8P2T2S gali patikimai, stabiliai ir tyliai veikti bet kokioje sudėtingoje aplinkoje, nepakenkdamas savo našumui. Jis tiekiamas su total energijos biudžetu iki 240 vatų, skirtu įvairioms PoE programoms, ir darbine temperatūra nuo -40 iki 75 laipsnių Celsijaus tvirtame IP30 metaliniame korpuse.
Integruotos Unique PoE funkcijos maitinamų įrenginių valdymui
Kaip pramoninis valdomas „PoE“ komutatorius stebėjimo, belaidžiams ir VoIP tinklams, IGS-4215-8P2T2S pasižymi šiomis specialiomis „PoE“ valdymo funkcijomis:
- PD gyvumo patikra
- Suplanuotas maitinimo pakartotinis panaudojimas
- PoE tvarkaraštis
- PoE naudojimo stebėjimas
Išmanusis maitinamas įrenginys „Alive-Check“
IGS-4215-8P2T2S galima sukonfigūruoti taip, kad realiuoju laiku stebėtų prijungtą PD (maitinamą įrenginį) status per ping action. Kai PD nustos veikti ir reaguoti, IGS-4215-8P2T2S atnaujins PoE port maitinimą ir vėl įjungs PD. Tai labai padidins tinklo patikimumą, nes PoE port iš naujo nustatys PD maitinimo šaltinį ir sumažins administratoriaus valdymo naštą.
Planinis energijos perdirbimas
IGS-4215-8P2T2S leidžia kiekvienai prijungtai „PoE IP“ kamerai arba „PoE“ belaidžiam prieigos taškui perkrauti tam tikru laiku kiekvieną savaitę. Todėl sumažėja IP kameros arba prieigos taško gedimo dėl buferio perpildymo tikimybė.
PoE energijos taupymo grafikas
Vadovaujantis global energijos taupymo ir aplinkos apsaugos tendencijomis, IGS-4215-8P2T2S gali efektyviai valdyti maitinimo šaltinį ir tiekti didelę galią. Funkcija „PoE tvarkaraštis“ padeda įjungti arba išjungti „PoE“ maitinimo tiekimą kiekvienam „PoE port“ nurodytais laiko intervalais, o tai yra galinga funkcija, padedanti MVĮ ar įmonėms taupyti energiją ir biudžetą. Ji taip pat padidina saugumą, išjungdama PD, kurie neturėtų būti naudojami ne darbo valandomis.
Išmanusis LED indikatorius, skirtas PoE naudojimo stebėjimui realiuoju laiku
Naudodamasis žiniatinklio valdymo sąsajos energijos suvartojimo diagrama, IGS-4215-8P2T2S leidžia administratoriui realiuoju laiku stebėti prijungtų PD energijos suvartojimą status. Tai labai padidina įrenginių valdymo efektyvumą. Be to, IGS-4215-8P2T2S padeda vartotojams lengvai ir efektyviai stebėti dabartinį status PoE energijos suvartojimą per pažangią LED indikaciją. IGS-4215-8P2T2S priekiniame skydelyje, vadinamame „PoE energijos naudojimas“, yra keturi oranžiniai šviesos diodai, rodantys keturis skirtingus „PoE“ energijos naudojimo būdus, būtent 60W, 120W, 180W ir 240W.
Aplinkai atsparus dizainas
Su IP30 aliuminio pramoniniu korpusu, IGS-4215-8P2T2S užtikrina aukštą level atsparumą elektromagnetiniams trukdžiams ir stipriems elektros viršįtampiams, kurie paprastai būna gamyklų patalpose arba eismo valdymo spintose be oro kondicionierių. Kadangi IGS-4215-8P2T2S gali veikti nuo -40 iki 75 laipsnių Celsijaus temperatūroje, jį galima pastatyti beveik bet kokioje sudėtingoje aplinkoje.
Tvirta apsauga
IGS-4215-8P2T2S užtikrina contact ±6KV DC iškrovą ir ±8KV DC oro iškrovą, kad būtų apsaugota nuo eterneto ESD. Jis taip pat palaiko ±4KV viršįtampių atsparumą, kad pagerintų product stabilumą ir apsaugotų vartotojų tinklus nuo pražūtingų ESD atakų, užtikrindamas, kad operacijų srautas nesvyruotų.
IPv6/IPv4 Dvigubo steko valdymas
Palaikydamas abu protokolus – IPv6 ir IPv4, IGS-4215-8P2T2S padeda MVĮ pradėti IPv6 erą su mažiausiomis investicijomis, nes, jei įrengtas IPv6 FTTx edge tinklas, nereikia keisti ar kapitališkai remontuoti tinklo įrenginių.
Tvirtos 2 sluoksnio funkcijos
IGS-4215-8P2T2S galima užprogramuoti pažangioms komutatorių valdymo funkcijoms, tokioms kaip dinaminis port jungčių agregavimas, 802.1Q VLAN, Q-in-Q VLAN, kelių ilginančių medžių protokolas (MSTP), kilpų ir BPDU guard, IGMP šnipinėjimas ir MLD šnipinėjimas. Naudodamas jungčių agregavimą, IGS-4215-8P2T2S leidžia didelės spartos magistralės veikimą sujungti su keliais prievadais, tokiais kaip 8Gbps FAT kanalas, ir palaiko atsarginį perjungimą. Be to, sąsajos sluoksnio Discovery protokolas (LLDP) yra 2 sluoksnio protokolas, kuris padeda atrasti pagrindinę informaciją apie kaimyninius įrenginius vietiniame transliavimo domene.
Efektyvus eismo valdymas
IGS-4215-8P2T2S turi tvirtas QoS funkcijas ir galingą srauto valdymą, kad pagerintų verslo klasės duomenų, balso ir video sprendimų paslaugas. Funkcionalumas apima transliavimo / daugiaadresio / vienaadresio srauto valdymą, pralaidumo valdymą pagal port, 802.1p/CoS/IP DSCP QoS prioritetą ir pastabas. Tai garantuoja best našumą VoIP ir video srauto perdavime ir suteikia įmonėms galimybę visapusiškai išnaudoti ribotus tinklo išteklius.
Patogus ir saugus valdymas
Efektyviam valdymui IGS-4215-8P2T2S turi konsolės, žiniatinklio, „Telnet“ ir SNMP valdymo sąsajas. Turėdamas integruotą žiniatinklio valdymo sąsają, IGS-4215-8P2T2S siūlo easy paprastą, nuo platformos nepriklausomą valdymo ir konfigūravimo funkciją. Palaikydamas standartinį paprastąjį tinklo valdymo protokolą (SNMP), IGS-4215-8P2T2S galima valdyti naudojant bet kurią standartinę valdymo programinę įrangą. Teksto pagrindu veikiančiam valdymui IGS-4215-8P2T2S galima pasiekti per „Telnet“ ir vietinę konsolę port. Be to, IGS-4215-8P2T2S siūlo saugų nuotolinį valdymą, palaikydamas SSH, SSL ir SNMPv3 ryšius, kurie kiekvieno seanso metu šifruoja paketų turinį.
Galingas saugumas
PLANET IGS-4215-8P2T2S siūlo išsamų IPv4/IPv6 2–4 sluoksnių prieigos kontrolės sąrašą (ACL), skirtą the edge saugumui užtikrinti. Jis gali būti naudojamas tinklo prieigai apriboti, atmetant paketus pagal šaltinio ir paskirties IP adresus, TCP/UDP prievadus arba apibrėžtas tipines tinklo programas. Jo apsaugos mechanizmas taip pat apima 802.1X port pagrįstą vartotojo ir įrenginio autentifikavimą, kurį galima diegti naudojant RADIUS, siekiant užtikrinti port level saugumą ir blokuoti nelegalius vartotojus. Naudojant apsaugotą Port funkciją, galima užkirsti kelią ryšiui tarp edge prievadų, siekiant garantuoti vartotojo privatumą. Be to, Port saugumo funkcija leidžia apriboti tinklo įrenginių skaičių tam tikrame port.
Išplėstinis tinklo saugumas
IGS-4215-8P2T2S taip pat teikia DHCP šnipinėjimo, IP šaltinio Guard ir dinaminio ARP tikrinimo funkcijas, kad būtų išvengta IP šnipinėjimo atakų ir atmesti ARP paketai su negaliojančiu MAC adresu. Tinklo administratoriai dabar gali sukurti labai saugius įmonių tinklus sunaudodami žymiai mažiau laiko ir pastangų nei anksčiau.
Lankstumas ir tolimojo ryšio pratęsimo sprendimas
IGS-4215-8P2T2S turi 2 papildomas gigabito TP sąsajas, palaikančias 10/100/1000BASE-T RJ45 vario ir connect jungtį su stebėjimo tinklo įrenginiais, tokiais kaip vaizdo įrašymo įrenginys (NVR), srautinio perdavimo serveris (Video) arba NAS, kad būtų lengviau valdyti stebėjimą. Arba per du dviejų greičių šviesolaidinio SFP lizdus, jis taip pat gali connect sujungti su 100BASE-FX /1000BASE-SX/LX SFP (mažos formos prijungiamu) šviesolaidiniu siųstuvu-imtuvu, kad būtų galima prisijungti prie backbone komutatoriaus ir stebėjimo centro dideliais atstumais. Atstumą galima padidinti nuo 550 metrų iki 2 kilometrų (daugiamodės šviesolaidinės jungtys) ir iki 10/20/30/40/50/60/70/120 kilometrų (vienmodės arba WDM šviesolaidinės jungtys). Jie puikiai tinka naudoti įmonių duomenų centruose ir paskirstymo sistemose.
Pažangus SFP diagnostikos mechanizmas
IGS-4215-8P2T2S palaiko SFP-DDM (skaitmeninio diagnostikos monitoriaus) funkciją, kuri tinklo administratoriui gali lengvai stebėti SFP parametrus realiuoju laiku, pvz., optinę išėjimo galią, optinę įvesties galią, temperatūrą, lazerio poliarizacijos srovę ir siųstuvo-imtuvo maitinimą. voltage.

Valdymo funkcijos

Komutatorio tipas: Valdomas
Komutatorio lygmuo: L2/L4
Funkcija: Paslaugų kokybės (QoS) palaikymas
Funkcija: Valdymas žiniatinklyje
Funkcija: ARP patikra

Uostai ir sąsajos

Bazinis komutavimas RJ-45 Ethernet prievadų kiekis: 10
Bazinis komutavimas RJ-45 Ethernet prievadų tipas: Gigabit Ethernet (10/100/1000)
SFP modulio lizdų skaičius: 2
Šviesolaidinė jungtis: SFP
Konsolė port: RJ-45

Tinklas

Varinio Ethernet kabelio technologija: 10BASE-T, 100BASE-TX, 1000BASE-T
Funkcija: Port veidrodinis perdavimas
Funkcija: Visiškai dvipusis perdavimas
Funkcija: Pusiau dvipusis perdavimas
Funkcija: Ryšių agregavimas
Funkcija: Automatinis MDI/MDI-X
Funkcija: Aprėpiančio medžio protokolas
Funkcija: VLAN palaikymas
Virtualaus LAN funkcijos: Privatus VLAN, Pažymėtas VLAN, Protokolu pagrįstas VLAN
VLAN skaičius: 4094

Optinis pluoštas

Fiber ethernet cabling technology: 1000BASE‑BX, 1000BASE‑LX, 1000BASE‑SX

Duomenų perdavimas

Komutacinių duomenų talpa: 24 Gbit/s
Pralaidumas: 17,85 Mpps
MAC Adresų lentelė: 8000 įrašų
Funkcija: Saugojimas ir persiuntimas
Eilių skaičius: 8
Funkcija: Jumbo Kadrų palaikymas
Jumbo Kadrai: 10000
Paketų buferinė atmintis: 4,1 MB

Saugumas

DHCP funkcijos: DHCP šnipinėjimas
Funkcija: Prieigos kontrolės sąrašas (ACL)
Saugumo algoritmai: SNMP, SNMPv3, SSH, SSL/TLS
Funkcija: Kilpos apsauga
Autentifikavimo tipas: IEEE 802.1x, RADIUS

Daugiaadresio perdavimo funkcijos

Funkcija: daugiaadresio perdavimo palaikymas

Dizainas

Product spalva: Blue, Silver
Korpuso medžiaga: aliuminis
Savybė: atstatymo mygtukas
LED indikatoriai: aktyvumas, ryšys, PoE, maitinimas, sistema
Tarptautinė apsauga (IP) code: IP30
Savybė: montuojamas ant sienos
Savybė: tvirtinamas prie DIN bėgelio

Galia

DC įvestis voltage: 48–56 V
Energijos suvartojimas (max): 242 W
Funkcija: Apsauga nuo viršįtampių
Apsauga nuo viršįtampių voltage: 6 kV

Maitinimas per Ethernet (PoE)

Funkcija: Maitinimas per Ethernet (PoE)
Maitinimo per Ethernet plius (PoE+) prievadų skaičius: 8
Maitinimo per Ethernet (PoE) galia vienam port: 36 W
Total Maitinimo per Ethernet (PoE) biudžetas: 240 W

Other savybės

Funkcija: Gnybtų blokas port

Veikimo sąlygos

Darbinė temperatūra (TT): -40–75 °C
Laikymo temperatūra (TT): -40–85 °C
Darbinė santykinė drėgmė (HH): 5–95 %
Laikymo santykinė drėgmė (HH): 5–95 %

Svoris ir matmenys

Plotis: 76,8 mm
Gylis: 107,3 mm
Aukštis: 152 mm
Svoris: 1,04 kg

sertifikatai

Sertifikavimas: FCC 15 dalis, A klasė, CEIEC 60068-2-32 (laisvas kritimas), IEC 60068-2-27 (smūgis), IEC 60068-2-6 (vibracija)

Logistikos duomenys

Harmonizuota sistema (HS) code: 85176990
