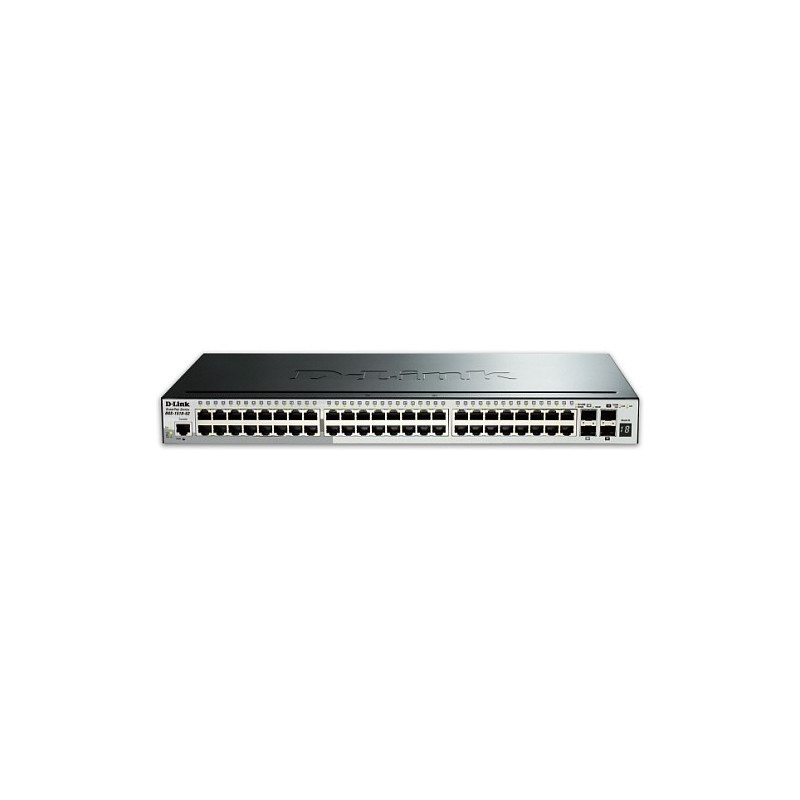

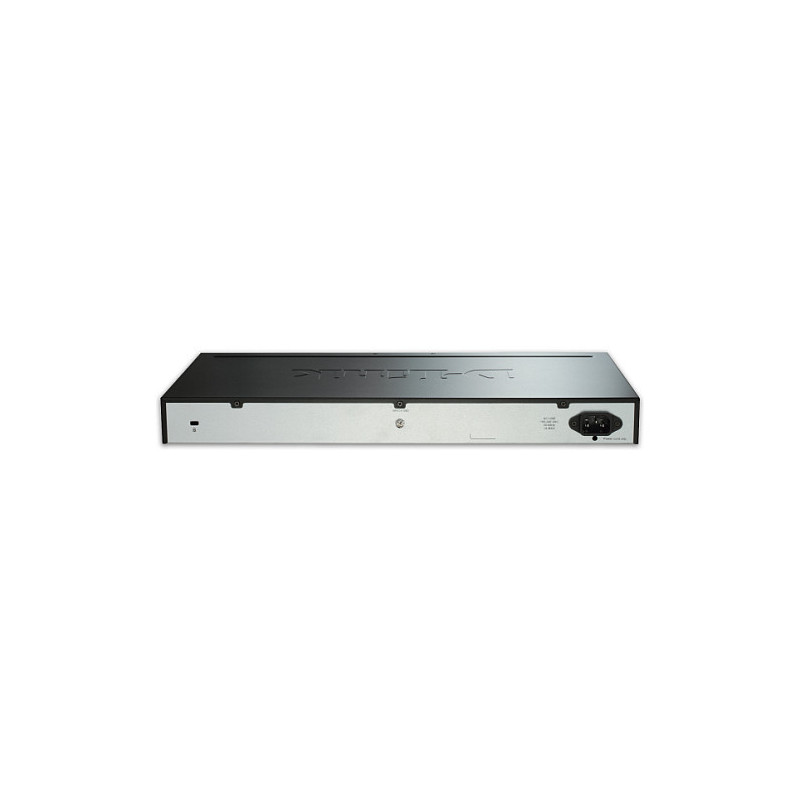

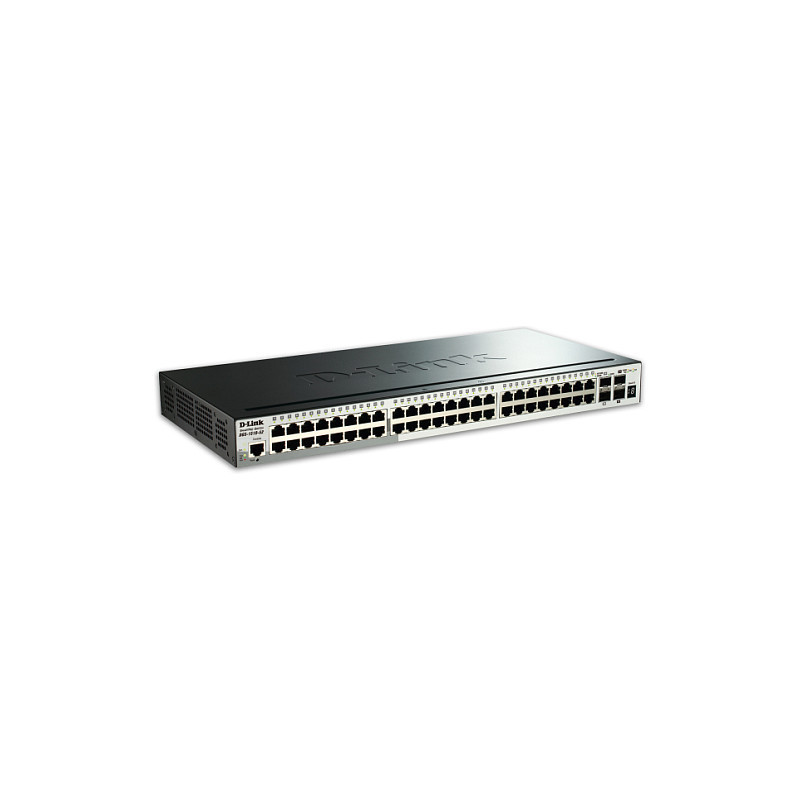

D-Link DGS-1510-52X tinklo komutatorius

D-Link 52 prievadų gigabito sudedamas išmanusis valdomas komutatorius, įskaitant 4 x 10G SFP+. Jungiklio tipas: Valdomas, Jungiklio lygmuo: L3. Bazinio komutavimo RJ-45 Ethernet prievadų tipas: Gigabito eternetas (10/100/1000), Bazinio komutavimo RJ-45 Ethernet prievadų kiekis: 48. Pilnas dvipusis ryšys. MAC adresų lentelė: 16000 įrašų, Perjungimo pajėgumas: 176 Gbit/s. Tinklo standartai: IEEE 802.3, IEEE 802.3ab, IEEE 802.3ae, IEEE 802.3u, IEEE 802.3x. Maitinimo jungtis: Nuolatinės srovės lizdas. Montuojamas ant stovo, Form koeficientas: 1U
Apžvalga
DGS-1510 serija yra naujausios kartos „D-Link“ „SmartPro“ komutatoriai su 10G prievadų jungtimi, todėl jie idealiai tinka diegti MVĮ/SMB pagrindinėse aplinkose. DGS-1510 serija užtikrina patikimą, keičiamo dydžio ir modulinį sujungimą tarp pagrindinių ir kraštinių komutatorių, pasižymintį didelėmis galimybėmis ir paprastu lankstumu. Šie komutatoriai, tiekiami su 16, 24 ir 48 10/100/1000 Mbps prievadų modeliais, taip pat turi keturis optinius prievadus, įskaitant 2 gigabito SFP ir 2 10G SFP+ prievadus. 24 ir 48 prievadų versijos taip pat galimos su 4 10G SFP+ prievadais, o ne 2 gigabito ir 2 10G konfigūracija.
10G SFP+ stekavimo / iškėlimo prievadai
Priklausomai nuo to, ar įdiegtas linijinis, ar gedimams atsparus žiedinis stekavimas, vartotojai gali naudoti vieną arba du 10 gigabitų SFP+ prievadus fiziniam stekavimui. Šešis įrenginius arba 288 gigabitų prievadus galima sukonfigūruoti kaip steką naudojant papildomus tiesioginio prijungimo kabelius, kad būtų užtikrintas didelis DGS-1510 serijos pralaidumas ekonomiškai. Vartotojai gali derinti bet kurį DGS-1510 „SmartPro“ serijos įrenginį viename stekelyje, kad būtų galima vienu metu ir lengvai konfigūruoti, valdyti ir šalinti triktis.
Lankstumas ir mastelio keitimas
DGS-1510 serija palaiko virtualų stekavimą per „D-Link“ vieno IP valdymą (SIM), leidžiantį valdyti iki 32 įrenginių per vieną IP adresą. Tai supaprastina mažų darbo grupių arba laidų spintų valdymą ir leidžia tinklą pritaikyti prie padidėjusio pralaidumo poreikio. SIM sumažina tinkle reikalingų IP adresų skaičių ir leidžia komutatorius jungti kartu per Ethernet, o ne naudoti fizinius duomenų perdavimo ar stekavimo prievadus. Tai pašalina specializuotų stekavimo kabelių poreikį ir atstumo barjerus, kurie gali apriboti topologijos galimybes naudojant kitas stekavimo technologijas.
Plačios 2 sluoksnio funkcijos
DGS-1510 serijos komutatoriai aprūpinti visomis 2 lygmens funkcijomis, įskaitant IGMP šnipinėjimą, prievadų veidrodinį atvaizdavimą, „Spanning Tree“ ir sąsajų lygmens atradimo protokolą (LLDP). IEEE 802.3x srauto valdymo funkcija leidžia serveriams tiesiogiai prisijungti prie komutatoriaus, kad būtų užtikrintas greitas ir patikimas duomenų perdavimas. 2000 Mbps „Full Duplex“ greičiu gigabito prievadai užtikrina didelės spartos duomenų perdavimą į serverius su minimaliais duomenų perdavimo nuostoliais. Tinklo priežiūros funkcijos apima kilpų aptikimą ir kabelių diagnostiką. Kilpų aptikimas naudojamas konkretaus prievado arba VLAN sukurtoms kilpoms aptikti ir automatiškai išjungti paveiktą prievadą arba VLAN. Kabelių diagnostikos funkcija, skirta pirmiausia administratoriams ir klientų aptarnavimo atstovams, gali greitai nustatyti kabelių klaidų tipą ir kabelio kokybę.
QoS, pralaidumo valdymas
DGS-1510 serija palaiko „Auto Surveillance VLAN“ (ASV) ir „Auto Voice VLAN“, kurie geriausiai tinka VoIP ir vaizdo stebėjimo diegimui. „Auto Surveillance VLAN“ yra nauja, pirmaujanti pramonėje technologija, įdiegta „D-Link“ išmaniuosiuose komutatoriuose. Ši technologija sujungia duomenų ir stebėjimo vaizdo perdavimą per vieną „SmartPro“ komutatorių, taip sutaupant įmonėms išlaidų brangiai dedikuotai įrangai ir įrenginiams išlaikyti. ASV taip pat užtikrina realaus laiko vaizdo kokybę stebėjimui ir valdymui, nepakenkiant įprastinio tinklo duomenų perdavimui. „Auto Voice VLAN“ technologija pagerina VoIP paslaugas, automatiškai nukreipdama balso srautą iš IP telefono į priskirtą VLAN. Turėdamos aukštesnį prioritetą ir individualų VLAN, šios funkcijos garantuoja VoIP srauto kokybę ir saugumą. Be to, DSCP žymėjimai Ethernet paketuose leidžia priskirti skirtingus paslaugų lygius tinklo srautui. Dėl to šie balso ir vaizdo paketai turi pirmenybę prieš kitus paketus. Be to, naudodamiesi pralaidumo valdymu, tinklo administratoriai gali rezervuoti pralaidumą svarbioms funkcijoms, kurioms reikia daugiau pralaidumo arba kurioms gali būti taikomas aukštas prioritetas.
Apsaugokite savo tinklą
Novatoriškas „D-Link“ saugos modulis apsaugo komutatorius nuo virusų atakų sukelto duomenų srauto perpildymo. Komutatoriai taip pat palaiko 802.1X prievadų pagrindu veikiančią autentifikaciją, leidžiančią tinklą autentifikuoti per išorinius RADIUS serverius. Be to, prieigos kontrolės sąrašo (ACL) funkcija padidina tinklo saugumą ir padeda apsaugoti vidinį IT tinklą, tikrindama įeinantį srautą pagal MAC arba IP adresus. DGS-1510 serija turi ARP klastojimo prevencijos funkciją, kuri apsaugo nuo atakų Ethernet tinkle, kurios gali leisti įsibrovėliui peržiūrėti duomenų rėmelius, modifikuoti srautą arba visiškai sustabdyti srautą, siunčiant į tinklą netikrus ARP pranešimus. Siekdamas užkirsti kelią ARP klastojimo atakoms, komutatorius naudoja paketų valdymo ACL, kad blokuotų negaliojančius paketus, kuriuose yra netikrų ARP pranešimų. Siekiant užtikrinti didesnį saugumą, DHCP serverio tikrinimo funkcija tikrina netikrus DHCP serverio paketus iš vartotojų prievadų, kad būtų išvengta neteisėto IP priskyrimo.
IPv6 paruoštas
DGS-1510 serija yra pritaikyta IPv6 ir palaiko įvairias IPv6 funkcijas, tokias kaip MLD šnipinėjimas, IPv6 ACL/QoS ir IMPBv6, kad užtikrintų sklandų naujos kartos tinklų integravimą. DGS-1510 serija taip pat palaiko IPv4/v6 dvigubo steko funkciją, kuri leidžia komutatoriui veikti kaip tiltui tarp IPv4 ir IPv6 tinklų. Galiausiai, visi DGS-1510 serijos įrenginiai yra sertifikuoti pagal IPv6 Ready Logo Phase 2, o tai garantuoja sąveiką IPv6 aplinkoje.
Universalus valdymas
DGS-1510 serija turi „D-Link Network Assistant“ programą ir žiniatinklio valdymo sąsają, leidžiančią administratoriams nuotoliniu būdu valdyti savo tinklą iki prievado lygio. „D-Link Network Assistant“ programa leidžia klientams lengvai rasti kelis „D-Link SmartPro“ komutatorius tame pačiame L2 tinklo segmente. Naudodami šią programą, vartotojams nereikia keisti savo kompiuterio IP adreso. Tai taip pat supaprastina pradinę „SmartPro“ komutatorių sąranką. Komutatoriai, esantys tame pačiame L2 tinklo segmente ir prijungti prie vartotojo kompiuterio, rodomi ekrane, kad būtų galima greitai pasiekti. Tai leidžia atlikti išsamią komutatoriaus konfigūraciją ir pagrindinę aptiktų įrenginių sąranką, įskaitant slaptažodžių keitimą ir programinės įrangos atnaujinimus. DGS-1510 serija taip pat palaiko „D-View 6.0“ ir pilnai veikiančią komandinės eilutės sąsają (CLI) per specialų išorinį konsolės prievadą. „D-View 6.0“ yra tinklo valdymo sistema, leidžianti centralizuotai valdyti svarbiausias tinklo charakteristikas, tokias kaip prieinamumas, patikimumas, atsparumas ir saugumas. Komutatorių valdymas naudojant CLI galimas per konsolės prievadą ir „Telnet“ sąsajas. Tai leidžia lengvai koreguoti pagrindinius nustatymus, slaptažodžius, konfigūracijos failus ir programinę-aparatinę įrangą.
3 lygio srauto valdymas
DGS-1510 serija palaiko pažangias srauto valdymo funkcijas, įskaitant statinį maršrutizavimą. Statiniame maršrutizavime IP maršrutai rankiniu būdu įvedami į maršrutizavimo lentelę, o tai leidžia palaikyti ryšį tarp skirtingų vartotojų grupių skirtinguose tinklo VLAN segmentuose. Komutatorius gali tiesiogiai tvarkyti tarp VLAN esančius maršrutizatorius naudodamas kelias sąsajas, todėl tinklas veikia greičiau ir efektyviau. Kadangi komutatoriai gali tvarkyti vidinius maršrutizavimus, tinklo maršrutizatorių galima priskirti tik išoriniam srauto maršrutizavimui.
Energijos taupymas
DGS-1510 komutatoriai, naudodami „D-Link Green 3.0“ technologiją, gali taupyti energiją neprarandant našumo ar funkcionalumo. Naudodamas 802.3az energiją taupantį Ethernet standartą, tinklas automatiškai sumažins energijos suvartojimą, kai mažas srautas, be jokio diegimo. Aplinkoms, kurios nevisiškai palaiko šį standartą, DGS-1510 komutatoriai siūlo pažangius energijos taupymo nustatymus, įskaitant prievadų išjungimą, šviesos diodo išjungimą ir sistemos žiemos miego režimą, pagrįstus pasirinktiniais planavimo profiliais. Profilius taip pat galima pritaikyti „PoE“ komutatoriui, kad ne darbo metu nebūtų nereikalingo energijos suvartojimo.

Valdymo funkcijos

Komutatorio tipas: Valdomas
Komutatorio lygmuo: L3
Paslaugų kokybės (QoS) palaikymas: Taip
Valdymas žiniatinklyje: Taip
Valdomas debesyje: Ne

Uostai ir sąsajos

Bazinių perjungimo RJ-45 Ethernet prievadų kiekis: 48
Bazinių perjungimo RJ-45 Ethernet prievadų tipas: Gigabit Ethernet (10/100/1000)
SFP+ modulio lizdų kiekis: 4
Maitinimo jungtis: DC lizdas

Tinklas

Tinklo standartai: IEEE 802.3, IEEE 802.3ab, IEEE 802.3ae, IEEE 802.3u, IEEE 802.3x
10G palaikymas: Taip
Prievadų veidrodinis atspindėjimas: Taip
Pilnas dvipusis ryšys: Taip
Srauto valdymo palaikymas: Taip
Ryšių agregavimas: Taip
Transliavimo audros valdymas: Taip
Automatinis MDI/MDI-X: Taip
Pagrindinio tinklo (HOL) blokavimas: Taip
VLAN palaikymas: Taip

Duomenų perdavimas

Komutacinių duomenų talpa: 176 Gbit/s
Pralaidumas: 130,95 Mpps
MAC adresų lentelė: 16000 įrašų
Saugojimas ir persiuntimas: Taip
Paketų buferinė atmintis: 3 MB

Saugumas

DHCP funkcijos: DHCP serveris, DHCP klientas
Prieigos kontrolės sąrašas (ACL): Taip
IGMP šnipinėjimas: Taip
MAC adreso filtravimas: Taip
SSH/SSL palaikymas: Taip

Daugiaadresio perdavimo funkcijos

Daugiaadresio perdavimo palaikymas: Taip

Dizainas

Tvirtinimas prie stovo: Taip
Sudedamas: Taip
Forma: 1U
Produkto spalva: Juoda
LED indikatoriai: Veikla, Ryšys, Maitinimas
Ventiliatorių skaičius: 2 ventiliatoriai
Saugumas: cUL, CB

Našumas

Triukšmo lygis: 45,8 dB

Galia

Kintamosios srovės įvesties įtampa: 100–240 V
Kintamosios srovės įvesties dažnis: 50–60 Hz
Energijos suvartojimas (maks.): 44,2 W

Maitinimas per Ethernet (PoE)

Maitinimas per Ethernet (PoE): Ne

Veikimo sąlygos

Darbinė temperatūra (TT): -5–50 °C
Laikymo temperatūra (TT): -20–70 °C
Darbinė santykinė drėgmė (HH): 0–95 %
Laikymo santykinė drėgmė (HH): 0–95 %
Šilumos išsklaidymas: 138,8 BTU/h

Svoris ir matmenys

Plotis: 440 mm
Gylis: 250 mm
Aukštis: 44 mm
Svoris: 5,3 kg

Pakuotės duomenys

Pakuotės plotis: 365 mm
Pakuotės gylis: 555 mm
Pakuotės aukštis: 101 mm
Pakuotės svoris: 4,62 kg

Techninės detalės

Siuntimo (vidinės) dėžės aukštis: 39,8 cm
Siuntimo (vidinės) dėžės plotis: 32,4 cm
Siuntimo (vidinės) dėžės ilgis: 57,3 cm
Siuntimo (vidinės) dėžės grynasis svoris: 11,4 kg
Prekių vienoje siuntimo (vidinėje) dėžėje: 3 vnt.
Paletės bendras svoris (oro): 375,1 kg
Pagrindinės (išorinės) dėžės vienoje paletėje (oro): 24 vnt.
Prekių vienoje paletėje (oro): 72 vnt.
Paletės bendras ilgis: 110 cm
Paletės bendras plotis: 120 cm
Paletės aukštis (oro): 173 cm
Padėklo bruto svoris (jūra): 375,1 kg
Išorinių dėžių skaičius paletėje (jūra): 24 vnt.
Produktų skaičius paletėje (jūra): 72 vnt.
Padėklo aukštis (jūra): 173 cm
Vidinės dėžės bruto svoris: 14,9 kg

Sertifikatai

Sertifikatas: CE, FCC, C-Tick, VCCI, BSMI, CCC

Logistikos duomenys

Suderintos sistemos (HS) kodas: 85176990
