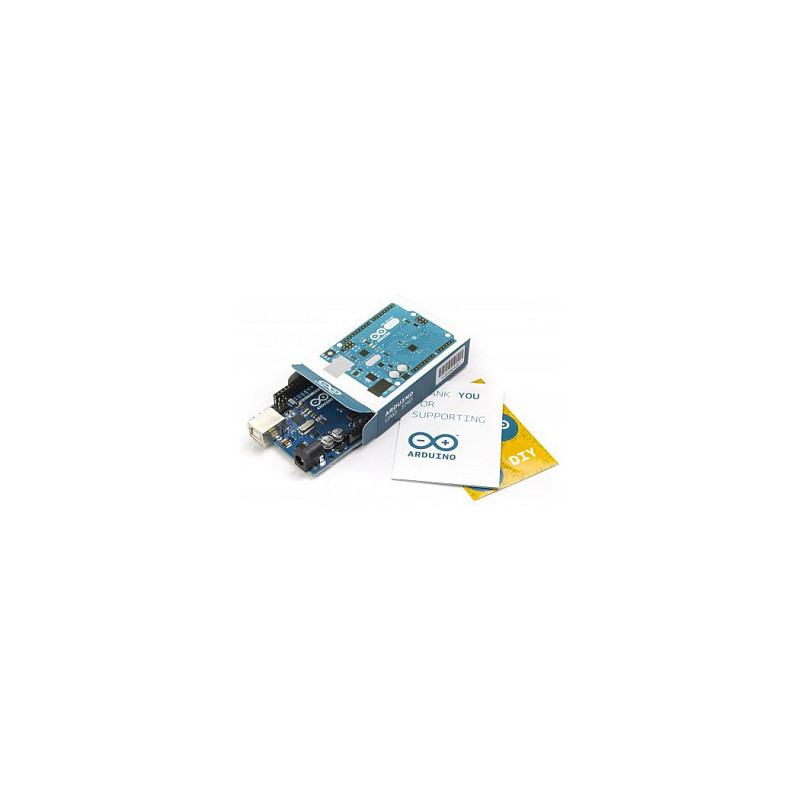

Arduino UNO SMD Rev3 kūrimo plokštė

Arduino UNO SMD Rev3. Mikrovaldiklio modelis: ATmega328, mikrovaldiklio dažnis: 16 MHz. „Flash“ atmintis: 0,032 MB, SRAM (statinė atsitiktinės prieigos atmintis): 2 KB, EEPROM (elektra trinama programuojama skaitymo atmintis): 1 KB. Formas: Arduino, sertifikatas: RoHS, FC, CE. DC įėjimo įtampa: 7–12 V, darbinė įtampa: 5 V, DC srovė vienam įvesties/išvesties kontaktui: 40 mA. Plokštės matmenys: 53,4 x 68,6 mm

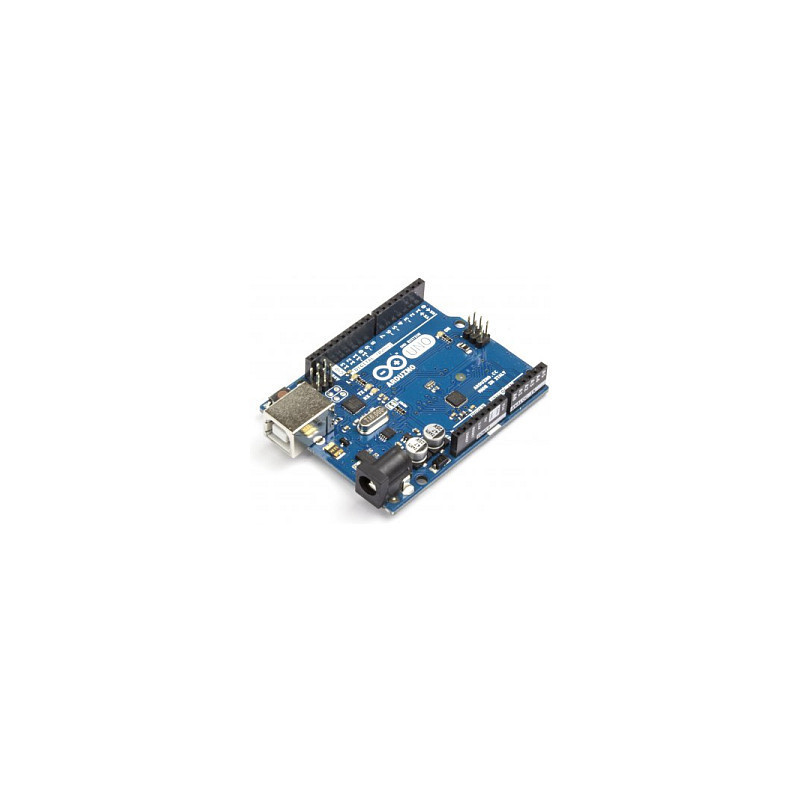

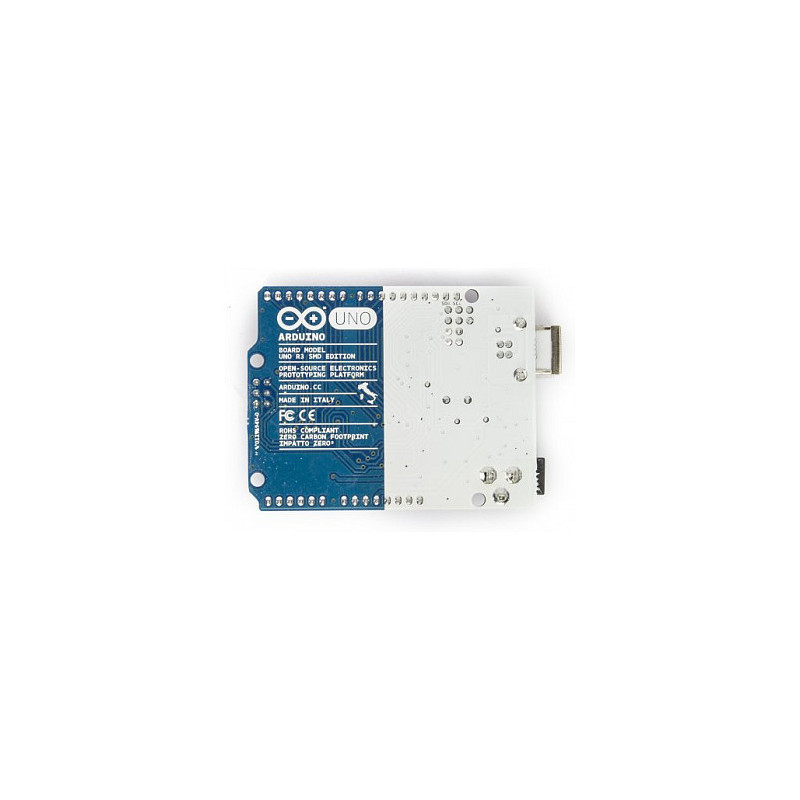

Arduino Uno SMD R3 yra mikrovaldiklio plokštė, pagrįsta ATmega328. Ji turi 14 skaitmeninių įvesties/išvesties kontaktų (iš kurių 6 gali būti naudojami kaip PWM išėjimai), 6 analoginius įėjimus, 16 MHz kristalinį osciliatorių, USB jungtį, maitinimo lizdą, ICSP antraštę ir atstatymo mygtuką. Jame yra viskas, ko reikia mikrovaldikliui palaikyti; tiesiog prijunkite jį prie kompiuterio USB kabeliu arba maitinkite AC-DC adapteriu arba baterija, kad pradėtumėte.
„Uno“ skiriasi nuo visų ankstesnių plokščių tuo, kad nenaudoja FTDI USB-nuosekliojo prievado tvarkyklės lusto.
Papildomos R3 versijos funkcijos:
ATmega16U2 vietoj 8U2 kaip USB-nuosekliojo prievado keitiklis.
1.0 išvadų išdėstymas: pridėti SDA ir SCL kontaktai TWI ryšiui, esantys šalia AREF kontakto, ir dar du nauji kontaktai, esantys šalia RESET kontakto: IOREF, kuris leidžia ekranams prisitaikyti prie plokštės tiekiamos įtampos, o antrasis yra neprijungtas kontaktas, skirtas ateities tikslams.
stipresnė RESET grandinė.
„Uno“ itališkai reiškia „vienas“ ir yra pavadintas siekiant pažymėti būsimą Arduino 1.0 versiją. „Uno“ ir 1.0 versija bus etaloninės Arduino versijos. „Uno“ yra naujausia USB Arduino plokščių serija ir etaloninis Arduino platformos modelis.

Procesorius

Mikrovaldiklio modelis: ATmega328
Mikrovaldiklio dažnis: 16 MHz

Atmintis

„Flash“ atmintis: 0,032 MB
SRAM (statinė atsitiktinės prieigos atmintis): 2 KB
EEPROM (elektra trinama programuojama skaitymo atmintis): 1 KB

Prievadai ir sąsajos

Skaitmeninių įvesties/išvesties kontaktų skaičius: 14
Analoginių įvesties/išvesties kontaktų skaičius: 6
PWM skaitmeninių įvesties/išvesties kontaktų skaičius: 6

Savybės

Formas: Arduino
Sertifikatai: RoHS, FC, CE

Maitinimas

DC įėjimo įtampa: 7–12 V
Darbinė įtampa: 5 V
DC srovė vienam įvesties/išvesties kontaktui: 40 mA

Svoris ir matmenys

Plokštės matmenys: 53,4 x 68,6 mm
