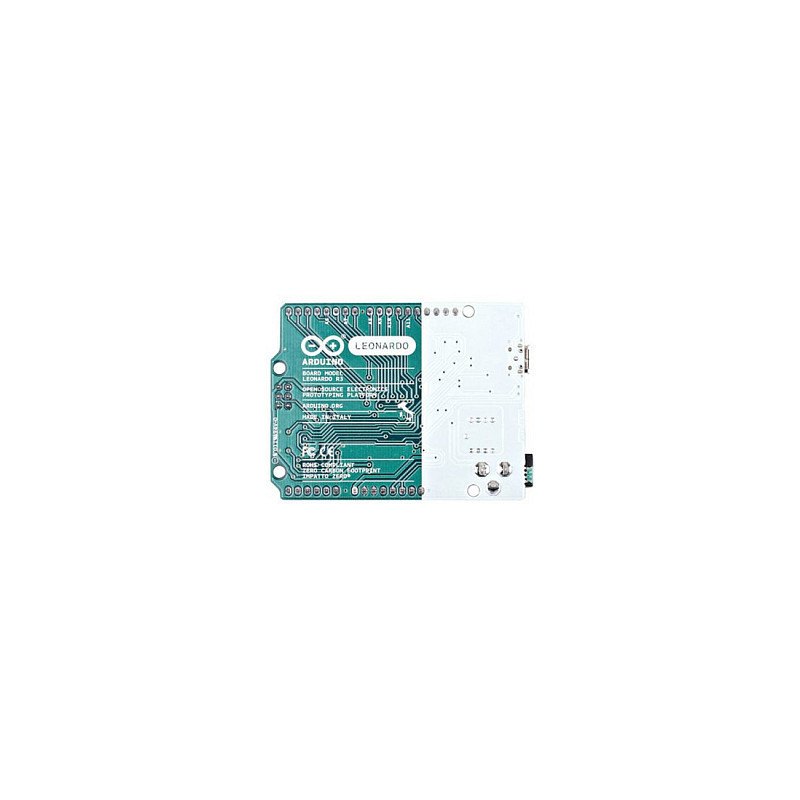

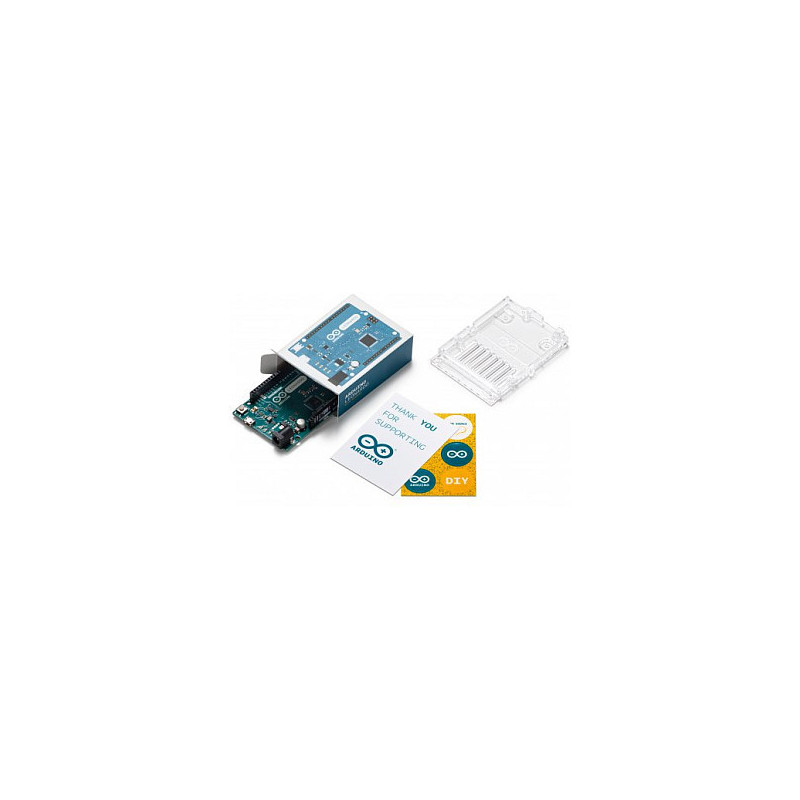

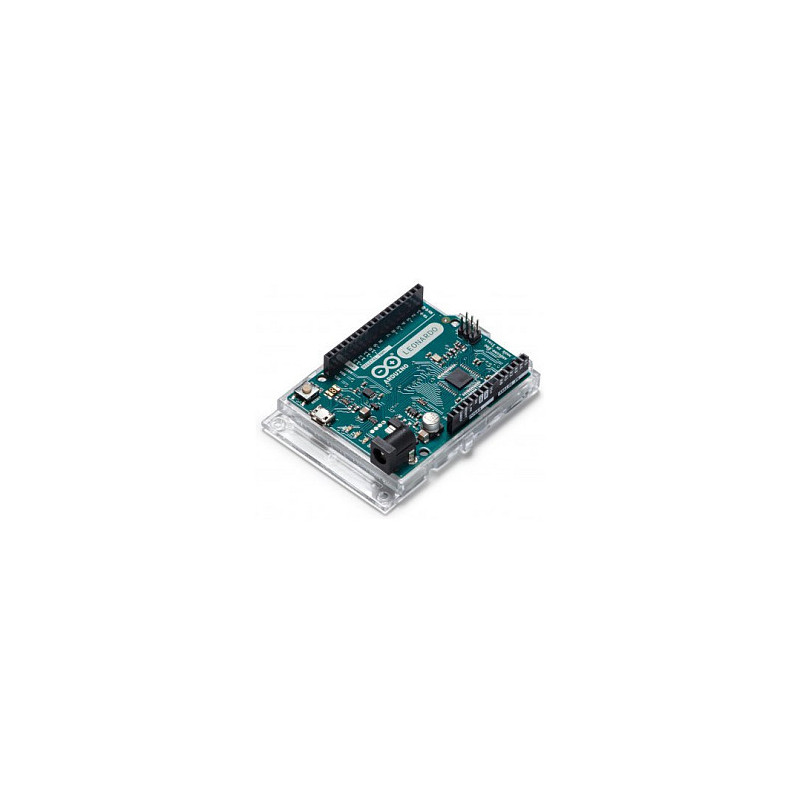

Arduino Leonardo kūrimo plokštė

Arduino Leonardo. Mikrovaldiklio modelis: ATMega32u4, Mikrovaldiklio dažnis: 16 MHz. „Flash“ atmintis: 0,032 MB, SRAM (statinė atsitiktinės prieigos atmintis): 2,5 KB, EEPROM (elektra trinama programuojama skaitymo atmintis): 1 KB. Formas: Arduino. Nuolatinės srovės įėjimo įtampa: 7–12 V, Darbinė įtampa: 5 V, Įėjimo įtampa (maks.): 6–20 V. Plokštės matmenys: 53,3 x 68,6 mm, Svoris: 20 g

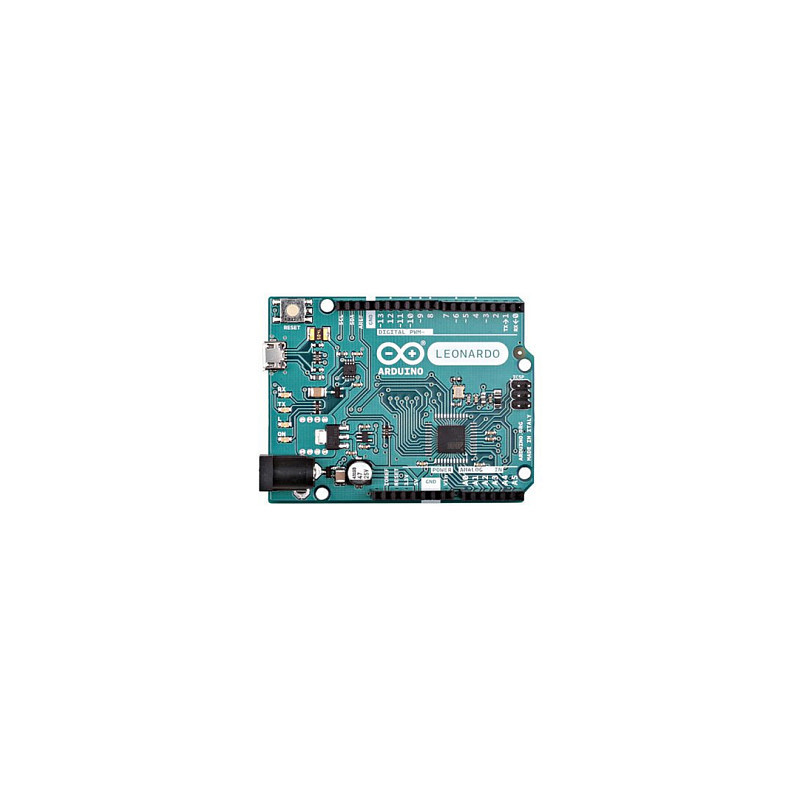

„Arduino Leonardo“ yra mikrovaldiklio plokštė, pagrįsta ATmega32u4. Ji turi 20 skaitmeninių įėjimo/išėjimo kontaktų (iš kurių 7 gali būti naudojami kaip PWM išėjimai, o 12 – kaip analoginiai įėjimai), 16 MHz kristalinį osciliatorių, „micro USB“ jungtį, maitinimo lizdą, ICSP antraštę ir atstatymo mygtuką. Joje yra viskas, ko reikia mikrovaldikliui palaikyti; Tiesiog prijunkite jį prie kompiuterio USB kabeliu arba maitinkite AC-DC adapteriu arba baterija, kad pradėtumėte.
„Leonardo“ skiriasi nuo visų ankstesnių plokščių tuo, kad ATmega32u4 turi integruotą USB ryšį, todėl nereikia antrinio procesoriaus. Tai leidžia „Leonardo“ prijungtame kompiuteryje būti rodoma kaip pelė ir klaviatūra, be to, tai yra virtualus (CDC) nuoseklusis / COM prievadas.

Procesorius

Mikrovaldiklio modelis: ATMega32u4
Mikrovaldiklio dažnis: 16 MHz

Atmintis

„Flash“ atmintis: 0,032 MB
SRAM (statinė atsitiktinės prieigos atmintis): 2,5 KB
EEPROM (elektra trinama programuojama skaitymo atmintis): 1 KB

Uostai ir sąsajos

„Wi-Fi“: Ne
Ethernet LAN: Ne
USB prievadų skaičius: 1
Skaitmeninių įvesties/išvesties kontaktų skaičius: 20
Analoginių įvesties/išvesties kontaktų skaičius: 12
PWM skaitmeninių įvesties/išvesties kontaktų skaičius: 7

Savybės

Formas: Arduino

Galia

Nuolatinės srovės įėjimo įtampa: 7–12 V
Darbinė įtampa: 5 V
Įėjimo įtampa (maks.): 6–20 V
Nuolatinės srovės stipris vienam įvesties/išvesties kontaktui: 40 mA

Svoris ir matmenys

Plokštės matmenys: 53,3 x 68,6 mm
Svoris: 20 g
