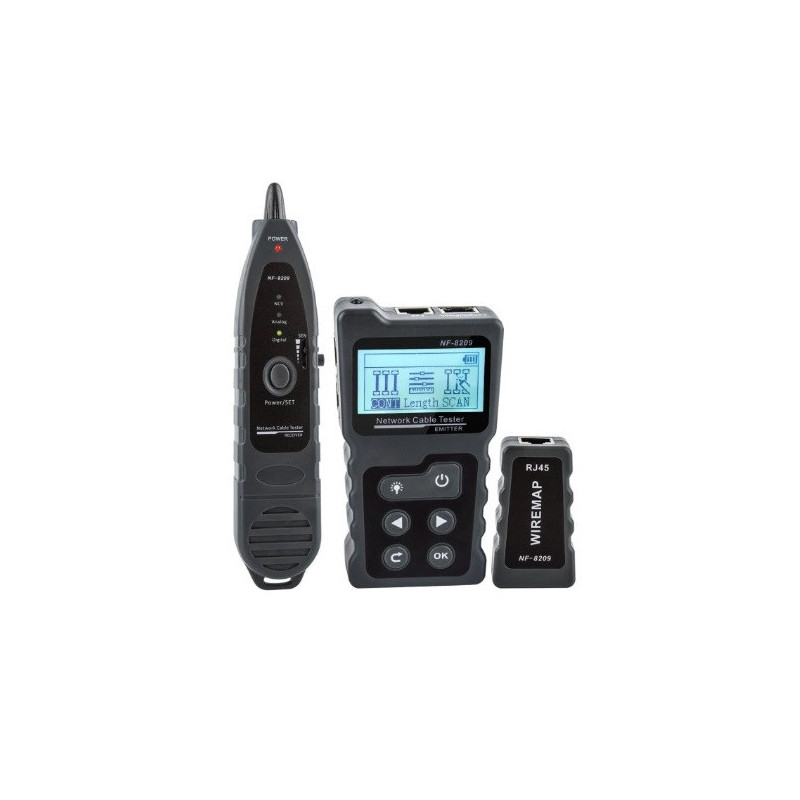

Tinklo kabelių testeris

Tinklo kabelių testeris.



Ypatybės:

• Tai naujos kartos testavimo prietaisas, apimantis analoginius, skaitmeninius ir PoE (Power over Ethernet) veikimo režimus. Susideda iš siųstuvo, imtuvo ir nuotolinio valdiklio.


• Įmontuotas LED pašvietimas siųstuve ir imtuve palengvina darbą esant silpnam apšvietimui.


• STP, UTP kabelių testavimas: kabelio ilgio nustatymas; tikslus atstumo iki defekto nustatymas.


• Skirtas naudoti su IEEE 802.3af /at ir nestandartiniais PoE įrenginiais.


• Imtuve įmontuotas AC/DC įtampos matuoklis.

Funkcijos:

• Kabelio vientisumo skenavimas: nustato visus trumpus jungimus, atvirus ar susikertančius laidus abiejuose galuose, grafiškai pateikiami rezultatai.


• Kabelio ilgio nustatymas: išmatuoja kabelio/poros ilgį, diapazonas: 2,5 m ~ 200 m.


• PoE testavimas: PoE tipo, įtampos, maitinimo šaltinio poliškumo, maitinimo režimo rodikliai.


• Flash funkcija - pagal prijungto kabelio dažnį nustato tinkamo tinklo prievadą (testerio ir šakotuvo/maršrutizatoriaus prievado lempučių mirksėjimu). Ekrane pateikiami tinklo greičio ir protokolo rodikliai.

Techniniai duomenys:

• Testuojami kabeliai: (CAT5e/CAT6a/CAT6 kategorijų) STP, UTP.


• Maitinimas: baterija 6R22, 9V (nepridedama) ir AAA baterijos x3 (nepridedamos).


• Maks. testuojamo kabelio ilgis: 600m.


• Laido ilgio nustatymo diapazonas: 2,5 m ~ 200m.


• Laido ilgio nustatymo tikslumas: +/- 1.6m.


• Skenavimo dažnis: 130KHz.


• Skenavimo maks. signalo įtampa: 9 +/- 1V p-p.


• Gedimo lokacija: taip.


• Analoginio/skaitmeninio signalo skenavimas: taip.


• PoE testavimo diapazonas: DC 5-60V standartinis/nestandartinis PoE šakotuvas.


• PoE įtampos rodiklis: taip.


• PSE tipas: standartinis: IEEE802.3af/IEEE802.3at; nestandartinis.


• Įtampos apsauga: DC 48V 5mA.


• LCD ekranas: 128x64 taškų matrica su pašvietimu.


• Maks. darbinė siųstuvo srovė: <150mA.


• Reguliuojamas jautrumas: taip.


• AC įtampos rodiklis: taip.


• Maks. darbinė imtuvo srovė: <100mA.


• Nuotolinio valdiklio lizdas: RJ45.


• Matmenys:


• Siųstuvo: 125mmx68mmx28mm.


• Imtuvo: 210mmx43mmx27mm.


• Nuotolinio įrenginio: 65mmx37mmx23mm.

Komplektacija:

• Siųstuvas.


• Imtuvas.


• Nuotolinis įrenginys.


• Naudojimosi instrukcija ir garantinis talonas.


• Kabelių adapterių rinkinys.


• Ausinės.


• Krepšelis su užtrauktuku.
