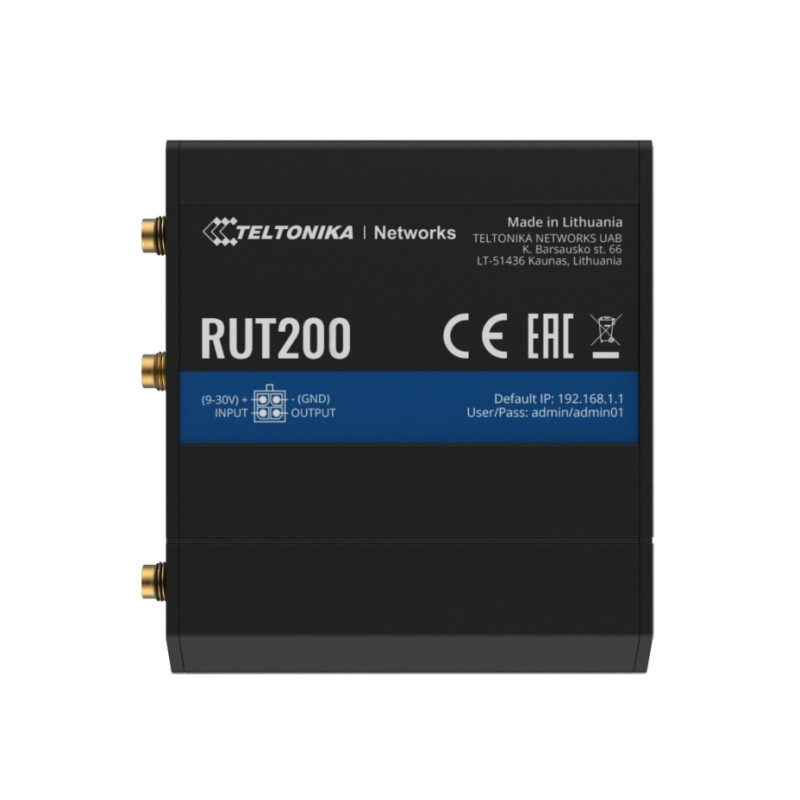

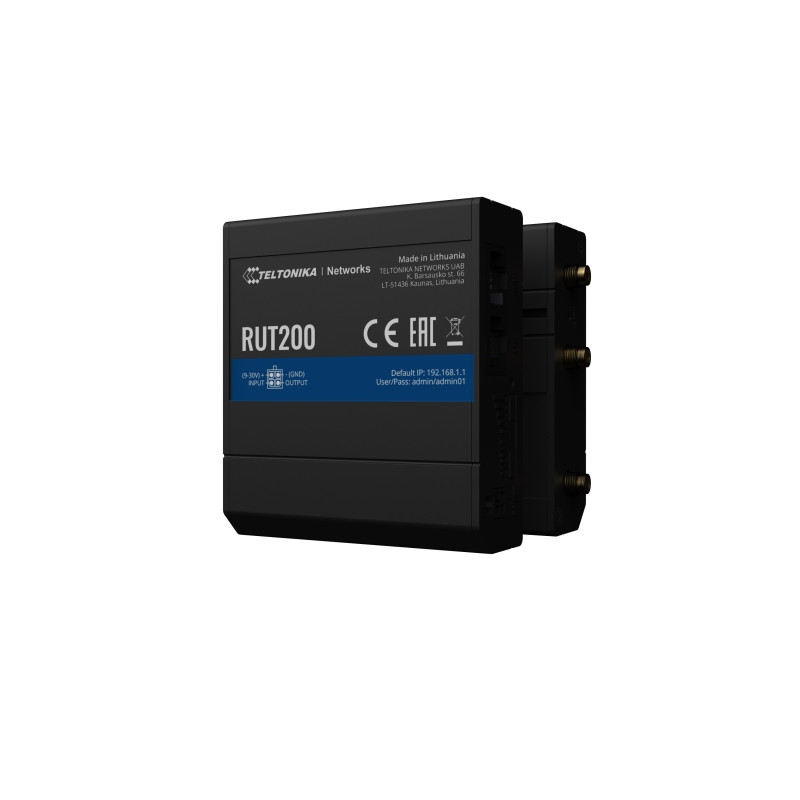

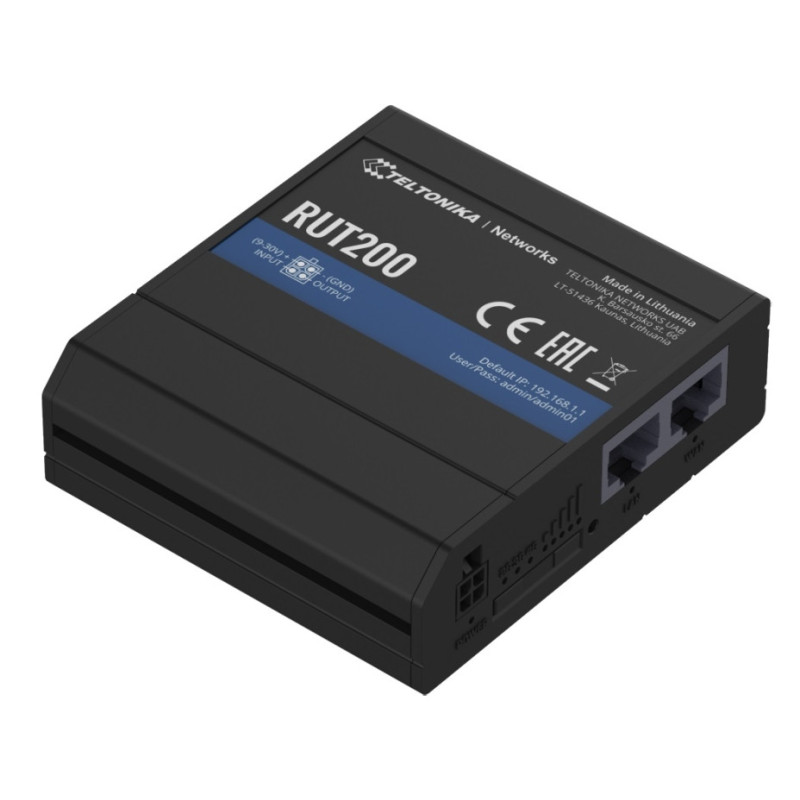

TELTONIKA LTE Cat4 eSIM™ pramoninis korinis maršrutizatorius

RUT200 perima geriausiai įvertintas mūsų visų laikų bestselerio RUT240 funkcijos ir yra suderinamas su tinklu Azijoje, NVS šalyse, Artimuosiuose Rytuose, Afrika ir Pietų Amerikoje.

Įrenginys aprūpintas 4G LTE, "Wi-Fi" ir dviem Ethernet prievadais, todėl puikiai tinka greitai sukurti pagrindinį ir atsarginį ryšį su nuotolinio valdymo galimybėmis.

Dėl kompaktiško dydžio, pramoninio dizaino ir įėjimų/išėjimų (I/O) šis modelis tinkamas gamybos, automatizavimo, transporto ir kitoms pramoninėms taikymo sritims.

MOBILUSIS
Mobilusis modulis: 4G (LTE) – 4 kategorija iki 150 Mbps, 3G – iki 42 Mbps, 2G – iki 236,8 kbps
3GPP leidimas: 9 leidimas
eSIM: Vartotojo tipo eSIM, profilių atsisiuntimo ir pašalinimo operacijos, iki 7 eSIM profilių; neapima duomenų planų
SIM perjungimas: 1 x 2FF SIM ir 1 x eSIM, automatinio perjungimo atvejai: silpnas signalas, duomenų limitas, SMS limitas, tarptinklinis ryšys, nėra tinklo, tinklas atmestas, duomenų ryšio sutrikimas
Būsena: signalo stiprumas (RSSI), SINR, RSRP, RSRQ, EC/IO, RSCP, išsiųsti/gaunami baitai, prijungta juosta, IMSI, ICCID
SMS: SMS būsena, SMS konfigūracija, SMS siuntimas/skaitymas per HTTP POST/GET, EMAIL į SMS, SMS į EMAIL, SMS į HTTP, SMS į SMS, suplanuotas SMS, automatinis SMS atsakymas, SMPP
USSD: Palaiko nestruktūrizuotų papildomų paslaugų duomenų pranešimų siuntimą ir skaitymą
Juodasis/baltasis sąrašas: Operatoriaus juodasis/baltasis sąrašas
Keli PDN: Galimybė naudoti skirtingus PDN keliems tinklo prieigos ir paslaugų poreikiams
Juostos valdymas: Juostos užrakinimas, panaudotos juostos būsenos rodymas
APN: Automatinis APN
Tiltas: Tiesioginis ryšys (tiltelis) tarp mobiliojo interneto paslaugų teikėjo ir įrenginio LAN tinkle
Perdavimas: Maršrutizatorius priskiria savo mobiliojo WAN IP adresą kitam įrenginiui LAN tinkle

BELAIDIS
Belaidis režimas: IEEE 802.11b/g/n, prieigos taškas (AP), stotis (STA)
„Wi-Fi“ saugumas: WPA2-Enterprise – PEAP, WPA2-PSK, WEP, WPA-EAP, WPA-PSK; AES-CCMP, TKIP, automatinio šifravimo režimai, klientų atskyrimas
SSID/ESSID: SSID slaptasis režimas ir prieigos kontrolė pagal MAC adresą
„Wi-Fi“ naudotojai: iki 50 vienalaikių jungčių
Belaidis interneto prieigos taškas: fiksuotas portalas (viešosios prieigos taškas), vidinis/išorinis „Radius“ serveris, integruotas pritaikomas nukreipimo puslapis

ETERNETAS
WAN: 1 x WAN prievadas 10/100 Mbps, atitinka IEEE 802.3, IEEE 802.3u standartus, palaiko automatinį MDI/MDIX
LAN: 1 x LAN prievadas, 10/100 Mbps, atitinka IEEE 802.3, IEEE 802.3u standartus, palaiko automatinį MDI/MDIX

TINKLAS
Maršrutai: statinis maršrutizavimas, dinaminis maršrutizavimas (BGP, OSPF v2, RIP v1/v2, NHRP)
Tinklo protokolai: TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, FTP, SMTP, SSL v3, TLS, ARP, VRRP, PPP, PPPoE, UPNP, SSH, DHCP, Telnet, SMPP, SMNP, MQTT, Wake On Lan (WOL)
VoIP pralaidumo palaikymas: H.323 ir SIP-alg protokolo NAT pagalbininkai, leidžiantys tinkamai nukreipti VoIP paketus
Ryšio stebėjimas: Ping Reboot, Wget Reboot, Periodic Reboot, LCP ir ICMP ryšiui inspection
Ugniasienė: Prievadų peradresavimas, srauto taisyklės, pasirinktinės taisyklės
DHCP: Statinis ir dinaminis IP adresų paskirstymas, DHCP relė, relė
QoS / Išmanusis eilių valdymas (SQM): Srauto prioritetų eilių sudarymas pagal šaltinį / paskirties vietą, paslaugą, protokolą arba prievadą, WMM, 802.11e
DDNS: Palaikomi > 25 paslaugų teikėjai, kitus galima konfigūruoti rankiniu būdu
Tinklo atsarginė kopija: „Wi-Fi WAN“, mobilusis, VRRP, laidinis ryšys, kurių kiekvienas gali būti naudojamas kaip automatinis atsarginis serveris
Apkrovos balansavimas: Interneto srauto balansavimas per kelis WAN jungtys
Prieigos taškas: Prijungtas portalas („Hotspot“), vidinis/išorinis „Radius“ serveris, SMS autorizacija, vidinis/išorinis nukreipimo puslapis, aptverta teritorija, vartotojų scenarijai, URL parametrai, vartotojų grupės, individualių vartotojų ar grupių apribojimai, vartotojų valdymas, 9 numatytosios pritaikomos temos
SSHFS: Galimybė prijungti nuotolinę failų sistemą per SSH protokolą

SAUGUMAS
Autentifikavimas: Iš anksto bendrinamas raktas, skaitmeniniai sertifikatai, X.509 sertifikatai, TACACS+, Radius, IP ir prisijungimo bandymų blokavimas
Ugniasienė: Iš anksto sukonfigūruotas užkardos taisykles galima įjungti per WebUI, neribotas užkardos konfigūravimas per CLI; DMZ; NAT; NAT-T
Atakų prevencija: DDOS prevencija (SYN perpildymo apsauga, SSH atakų prevencija, HTTP/HTTPS atakų prevencija), prievadų nuskaitymo prevencija (SYN-FIN, SYN-RST, X-mas, NULL vėliavėlės, FIN nuskaitymo atakos)
VLAN: VLAN atskyrimas pagal prievadus ir žymas
Mobiliojo ryšio kvotos valdymas: Pasirinktiniai duomenų apribojimai SIM kortelei
Žiniatinklio filtras: Juodasis sąrašas nepageidaujamoms svetainėms blokuoti, baltasis sąrašas leidžiamoms svetainėms nurodyti
Prieigos kontrolė: Lankstus TCP, UDP, ICMP paketų prieigos valdymas, MAC adresų filtras

VPN
„OpenVPN“: Vienu metu gali veikti keli klientai ir serveris, 27 šifravimo metodai
„OpenVPN“ šifravimas: DES-CBC 64, RC2-CBC 128, DES-EDE-CBC 128, DES-EDE3-CBC 192, DESX-CBC 192,
BF-CBC 128, RC2-40-CBC 40, CAST5-CBC 128, RC2-64-CBC 64, AES-128-CBC 128, AES-128-CFB 128, AES-128-CFB1 128, AES-128-CFB8 128, AES-128-OFB 128, AES-128-GCM 128, AES-192-CFB 192, AES-192-CFB1 192, AES-192-CFB8 192, AES-192-OFB 192, AES-192-CBC 192, AES-192-GCM 192, AES-256-GCM 256, AES-256-CFB 256, AES-256-CFB1 256, AES-256-CFB8 256, AES-256-OFB 256, AES-256-CBC 256
IPsec: IKEv1, IKEv2, su 14 IPsec šifravimo metodų (3DES, DES, AES128, AES192, AES256, AES128GCM8, AES192GCM8, AES256GCM8, AES128GCM12, AES192GCM12, AES256GCM12, AES128GCM16, AES192GCM16, AES256GCM16)
GRE: GRE tunelis, GRE tunelio per IPsec palaikymas
PPTP, L2TP: Kliento/serverio egzemplioriai gali veikti vienu metu, L2TPv3, L2TP per IPsec palaikymas
Stunnel: Tarpinis serveris, skirtas pridėti TLS šifravimo funkciją prie esamų klientų ir serverių nekeičiant programos kodas
DMVPN: keičiamo mastelio IPsec VPN kūrimo metodas
SSTP: SSTP kliento egzemplioriaus palaikymas
ZeroTier: ZeroTier VPN kliento palaikymas
WireGuard: WireGuard VPN kliento ir serverio palaikymas
Tinc: Tinc siūlo šifravimą, autentifikavimą ir glaudinimą savo tuneliuose. Kliento ir serverio palaikymas.

MODBUS TCP PASKIRTINIS
ID diapazonas: atsakyti į vieną ID diapazone [1;255] arba bet kurį
Leisti nuotolinę prieigą: leisti prieigą per WAN
Pasirinktiniai registrai: MODBUS TCP pasirinktinių registrų blokų užklausos, kurios skaito / rašo į failą maršrutizatoriaus viduje ir gali būti naudojamos MODBUS TCP pavaldžio funkcionalumui išplėsti

MODBUS TCP PAGRINDINIS ĮRENGINYS
Palaikomos funkcijos: 01, 02, 03, 04, 05, 06, 15, 16
Palaikomi duomenų formatai: 8 bitų: INT, UINT; 16 bitų: INT, UINT (pirmiausia MSB arba LSB); 32 bitų: slankiojantis skaičius, INT, UINT (ABCD (big-endian), DCBA (little-endian), CDAB, BADC)

MODBUS DUOMENYS Į SERVERĮ
Protokolas: HTTP(S), MQTT, Azure MQTT

MQTT vartai
MQTT šliuzas: leidžia siųsti komandas ir gauti duomenis iš MODBUS pagrindinio įrenginio per MQTT brokerį

DNP3
Palaikomi režimai: TCP pagrindinis serveris, DNP3 išorinė stotis

STEBĖSENA IR VALDYMAS
Žiniatinklio sąsaja: HTTP/HTTPS, būsena, konfigūracija, programinės įrangos atnaujinimas, komandinė eilutė (CLI), trikčių šalinimas, įvykių žurnalas, sistemos žurnalas, branduolio žurnalas
FOTA: Programinės įrangos atnaujinimas iš serverio, automatinis pranešimas
SSH: SSH (v1, v2)
SMS: SMS būsena, SMS konfigūracija, SMS siuntimas / skaitymas per HTTP POST/GET
Skambutis: Perkrovimas, būsena, mobiliųjų duomenų įjungimas / išjungimas, išvesties įjungimas / išjungimas, atsiliepimas / pokalbio užbaigimas su laikmačiu, „Wi-Fi“ įjungimas / išjungimas
TR-069: OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, „Friendly tech“, AVSystem
MQTT: MQTT tarpininkas, MQTT leidėjas
SNMP: SNMP (v1, v2, v3), SNMP gaudyklė
JSON-RPC: Valdymo API per HTTP/HTTPS
MODBUS: MODBUS TCP būsena/valdymas
RMS: „Teltonika“ nuotolinio valdymo sistema (RMS)

Daiktų interneto platformos
„Cloud of Things“: Leidžia stebėti: Įrenginio duomenis, Mobiliojo ryšio duomenis, Tinklo informaciją, Prieinamumą
„ThingWorx“: Leidžia stebėti: WAN tipą, WAN IP, Mobiliojo ryšio operatoriaus pavadinimą, Mobiliojo ryšio signalo stiprumą, Mobiliojo tinklo tipą
Cumulocity: Leidžia stebėti: Įrenginio modelį, versiją ir serijos numerį, WAN tipą ir IP, Mobiliojo telefono ID, ICCID, IMEI, Ryšio tipą, Operatorių, Signalo stiprumą
„Azure IoT Hub“: Gali siųsti įrenginio IP adresą, išsiųstų/gautų baitų skaičių, temperatūrą, PIN kodų skaičių į „Azure IoT Hub“ serverį, Mobiliojo ryšio būseną, Tinklo ryšio būseną, IMEI, ICCID, Modelį, Gamintoją, Serijos numerį, Versiją, IMSI, SIM būseną, PIN kodą, GSM signalą, WCDMA RSCP, WCDMA EC/IO, LTE RSRP, LTE SINR, LTE RSRQ, CEL ID, operatorius, operatoriaus numeris, ryšio tipas

SISTEMOS CHARAKTERISTIKOS
CPU: Mediatek MIPS 24Kc 580 MHz
RAM: 128 MB, DDR2
FLASH atmintis: 16 MB, SPI Flash

PROGRAMINĖ ĮRANGA / KONFIGŪRACIJA
Žiniatinklio sąsaja: Atnaujinti programinę įrangą iš failo, patikrinti programinę įrangą serveryje, konfigūracijos profiliai, konfigūracijos atsarginė kopija
FOTA: Atnaujinti programinę įrangą
RMS: Atnaujinti programinę įrangą / konfigūraciją keliems įrenginiams vienu metu
Išsaugoti nustatymus: Atnaujinti programinę įrangą neprarandant dabartinės konfigūracijos

PROGRAMINĖS ĮRANGOS PRITAIKYMAS
Operacinė sistema: RutOS (OpenWrt pagrindu sukurta Linux OS)
Palaikomos kalbos: Busybox shell, Lua, C, C++
Kūrimo įrankiai: SDK paketas su pateikta kūrimo aplinka

ĮVESTIS / IŠVESTIS
Įvestis: 1 x skaitmeninis įėjimas, 0–6 V aptikta kaip loginis žemas signalas, 8–30 V aptikta kaip loginis aukštas signalas
Išvestis: 1 x skaitmeninis išėjimas, atvirojo kolektoriaus išėjimas, maks. išvestis 30 V, 300 mA
Įvykiai: el. paštas, RMS, SMS
Įvesties/išvesties valdiklis: leidžia nustatyti tam tikras įvesties/išvesties sąlygas įvykiui inicijuoti

GALIA
Jungtis: 4 kontaktų pramoninis nuolatinės srovės maitinimo lizdas
Įėjimo įtampos diapazonas: 9–30 V nuolatinės srovės, apsauga nuo atvirkštinio poliškumo; apsauga nuo viršįtampių > 31 V nuolatinės srovės, maks. 10 us
PoE (pasyvus): Pasyvus PoE per atsargines poras. Galimybė maitinti per LAN prievadą, nesuderinama su IEEE802.3af, 802.3at ir 802.3bt standartais, B režimas, LAN1 prievadas, 9–50 V nuolatinės srovės
Energijos suvartojimas: < 6,5 W maks.

FIZINĖS SĄSAJOS

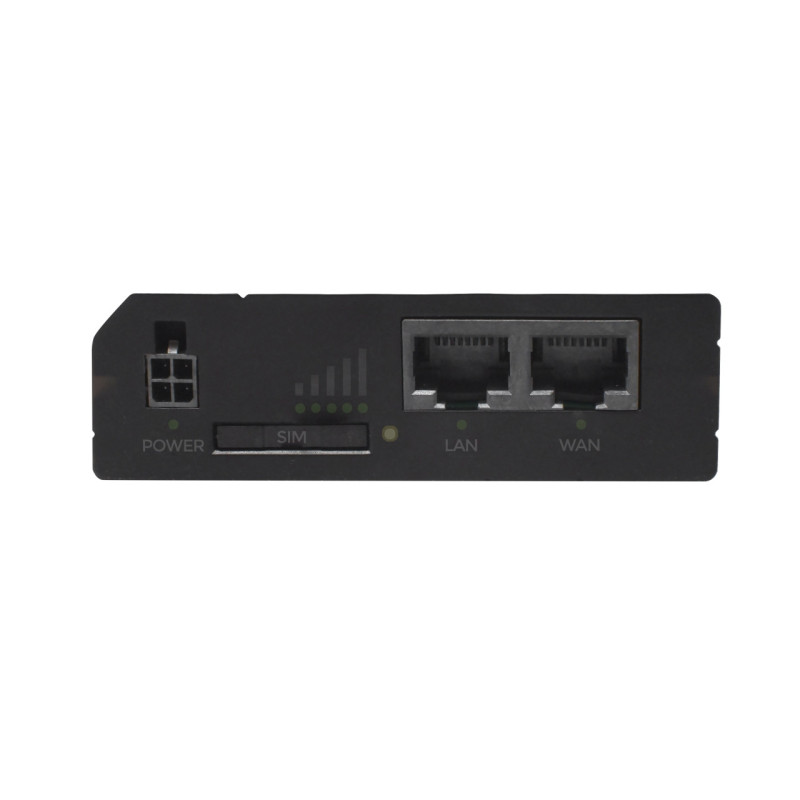

Ethernet: 2 x RJ45 prievadai, 10/100 Mbps
Įvestys/išvestys: 1 x skaitmeninė įvestis, 1 x skaitmeninė išvestis 4 kontaktų maitinimo jungtyje
Būsenos šviesos diodai: 3 x Ryšio tipo būsenos šviesos diodai, 5 x Ryšio stiprumo šviesos diodai, 2 x LAN būsenos šviesos diodai, 1 x Maitinimo šviesos diodas
SIM: 1 x SIM lizdas (Mini SIM - 2FF), 1,8 V / 3 V, išorinis SIM laikiklis
Maitinimas: 1 x 4 kontaktų maitinimo jungtis

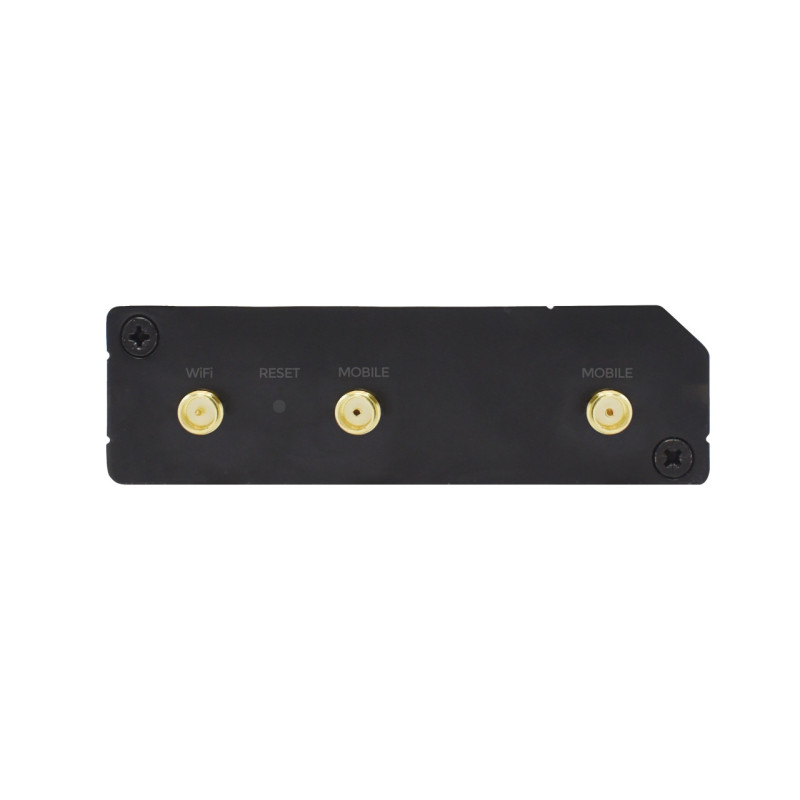

Antenos: 2 x SMA LTE, 1 x RP-SMA WiFi antenos jungtys
Atstatymas: Perkrovimas / vartotojo numatytųjų nustatymų atkūrimas / gamyklinių nustatymų atkūrimo mygtukas

FIZINĖS SPECIFIKACIJOS
Korpuso medžiaga: aliuminio korpusas, plastikinės plokštės
Matmenys (P x A x G): 83 x 25 x 74 mm
Svoris: 125 g
Montavimo galimybės: apatiniai ir šoniniai DIN bėgelio tvirtinimo lizdai

VEIKLOS APLINKA
Darbinė temperatūra: nuo -40 °C iki 75 °C
Darbinė drėgmė: nuo 10 % iki 90 % be kondensacijos
Apsaugos klasė: IP30

REGLAMENTAVIMO IR TIPO PATVIRTINIMAI
Reguliavimo institucija: CB

SAUGA
Standartai: IEC 62368-1:2018 (CB schema)
