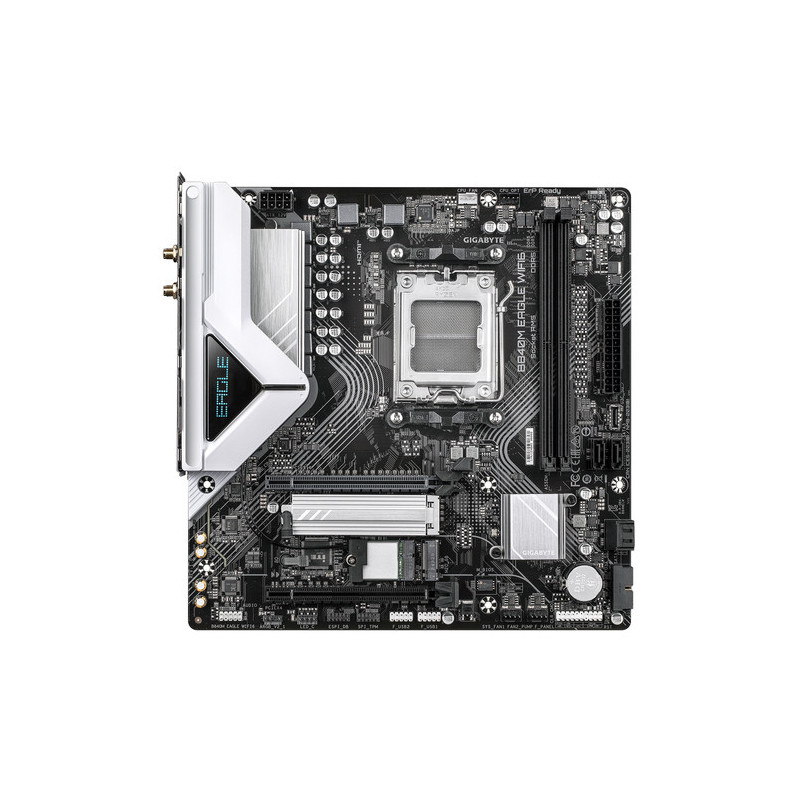

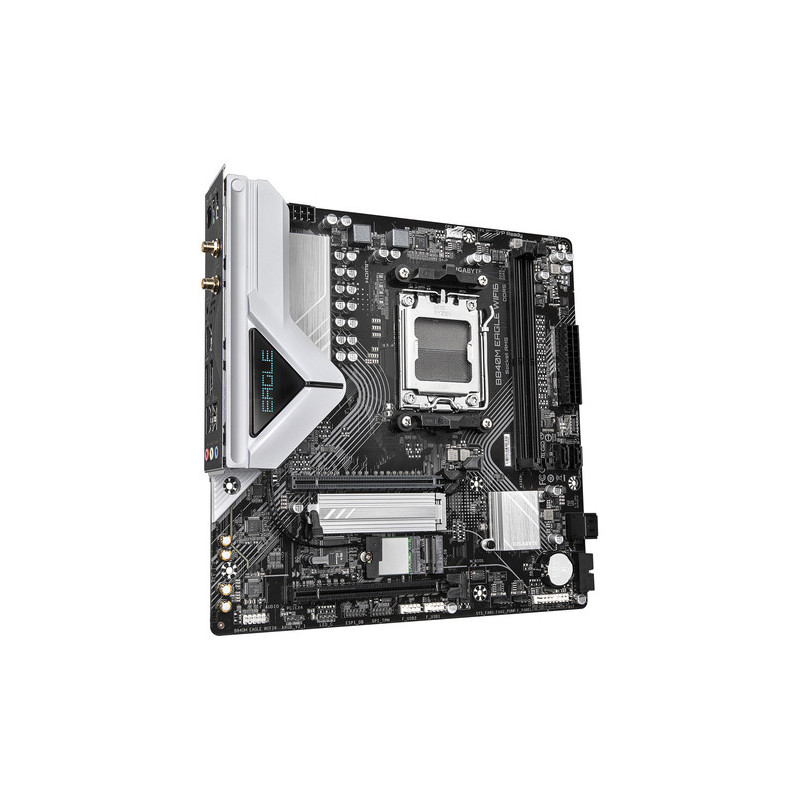

Pamatplokštė Gigabyte B840M EAGLE WIFI6

AMD B840

Rozměrový formát: Mikro ATX (244x244mm)

Podpora pro procesory: AMD Ryzen™ 7. až 9. generace

Patice procesoru: AM5



Paměť:

* 2x DIMM patice podporující až 128GB, DDR5 7600(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) / 5600(OC) / 5200 / 4800 / 4400 MT/s paměťové moduly

* dvoukanálová architektura paměti

* podpora paměťových modulů Extreme Memory Profile (XMP) a AMD EXtended Profiles (AMD EXPO™)

Grafické výstupy:

* 1x HDMI port s maximálním rozlišením 4096 x 2160 při 60 Hz - Podpora pro verzi HDMI 2.1, HDCP 2.3 a HDR

* 1x DisplayPort s maximálním rozlišením 3840 x 2160 při 144 Hz - Podpora pro verzi DisplayPort 1.4 a HDR

Zvuková karta:

* Kodek Realtek® Audio

* High Definition Audio

* 2/4/5.1/7.1 kanál

Ethernet: Realtek® 2,5GbE LAN

WLAN + Bluetooth:

* Realtek® Wi-Fi 6 RTL8851BE (802.11 a, b, g, n, ac, ax), podpora frekvenčních pásem 2,4/5 GHz + Bluetooth v5.3



Rozšiřující sloty:

* 1x PCI Express x16 podporuje PCIe 4.0 a běží na x16 (PCIEX16)

* 1x PCI Express x16 podporuje PCIe 3.0 a běží na x4 (PCIEX4)



Úložný prostor:

celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s

* 1x M.2, M key typ 2580/2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU)

* 1x M.2, M key typ 2280 - podpora PCIe 3.0 x2 SSD (M2C_SB)

* 4x port SATA 6Gb/s



RAID řadič:

* podpora RAID 0/1/10 pro úložná zařízení SATA

* podpora RAID 0/1/5/10 pro úložná zařízení NVMe SSD



USB:

Zadní USB (celkem 6 portů)

* 2x USB 3.2 Gen 1

* 4x USB 2.0/1.1



Přední USB (celkem 7 portů)

* 1x USB Typ-C® header - podpora USB 3.2 Gen 1

* 1x USB 3.2 Gen 1 header - podpora dalšího 1 USB 3.2 Gen 1

* 2x USB 2.0/1.1 header - podpora dalších 2 USB 2.0/1.1

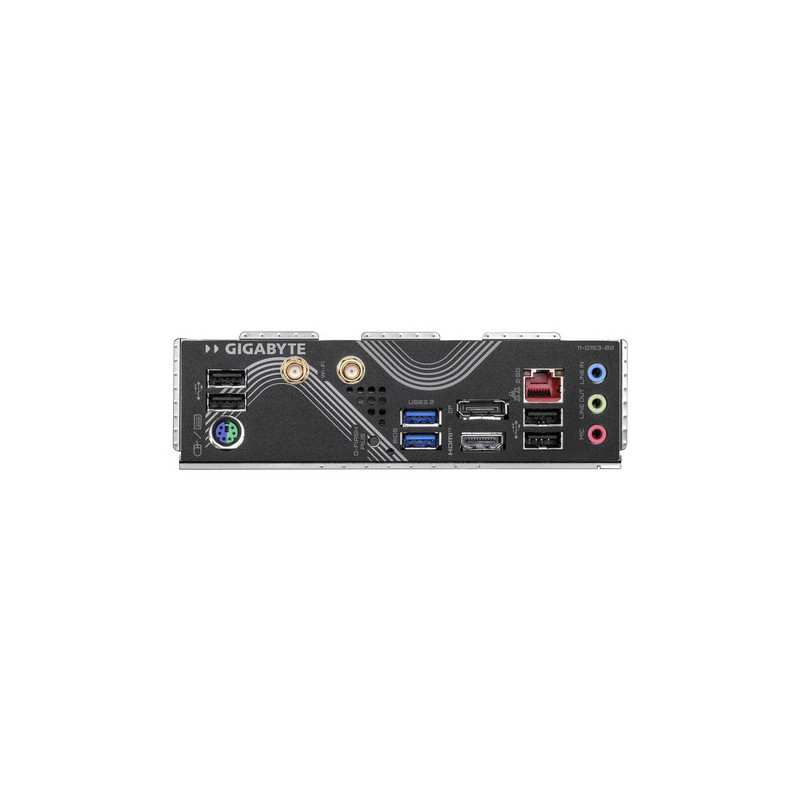

Porty na zadním panelu:

* 2x USB 3.2 Gen 1

* 4x USB 2.0/1.1

* 1x DisplayPort

* 1x HDMI

* 1x PS/2

* 1x RJ-45

* 2x antenní konektor SMA (2T2R)

* 3x audio jack

* 1x Q-Flash Plus tlačítko



Interní porty:

Napájení

* 1x 24-pin ATX hlavní napájecí konektor

* 1x 8-pin ATX 12V napájecí konektor

Související s ventilátorem a chlazením

* 1x CPU fan header

* 1x CPU fan/water cooling pump header

* 1x system fan headers

* 1x system fan/water cooling pump header

Související s úložištěm

* 2x M.2 slot (Key M)

* 4x SATA 6Gb/s port

USB

* 1x USB Typ-C® header

* 1x USB 3.2 Gen 1 header

* 2x USB 2.0/1.1 header

Ostatní

* 2x adresovatelný RGB Gen2 LED strip header

* 1x RGB LED strip header

* 1x front panel header

* 1x front panel audio header

* 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)

* 1x reset jumper

* 1x Clear CMOS jumper



BIOS: 1x 256Mb flash, AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0



Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/B840M-EAGLE-WIFI6#kf
