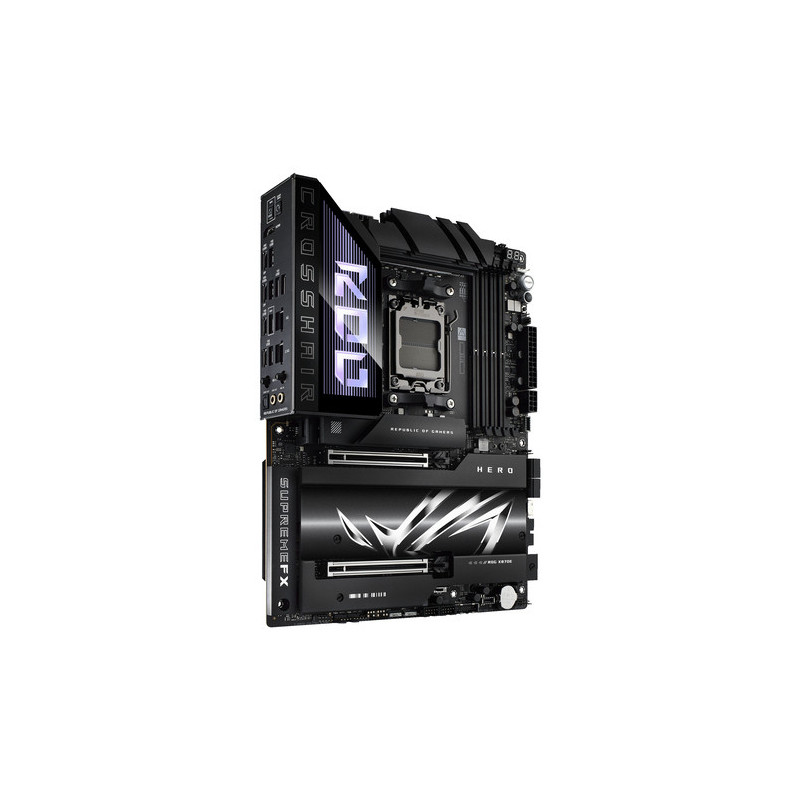

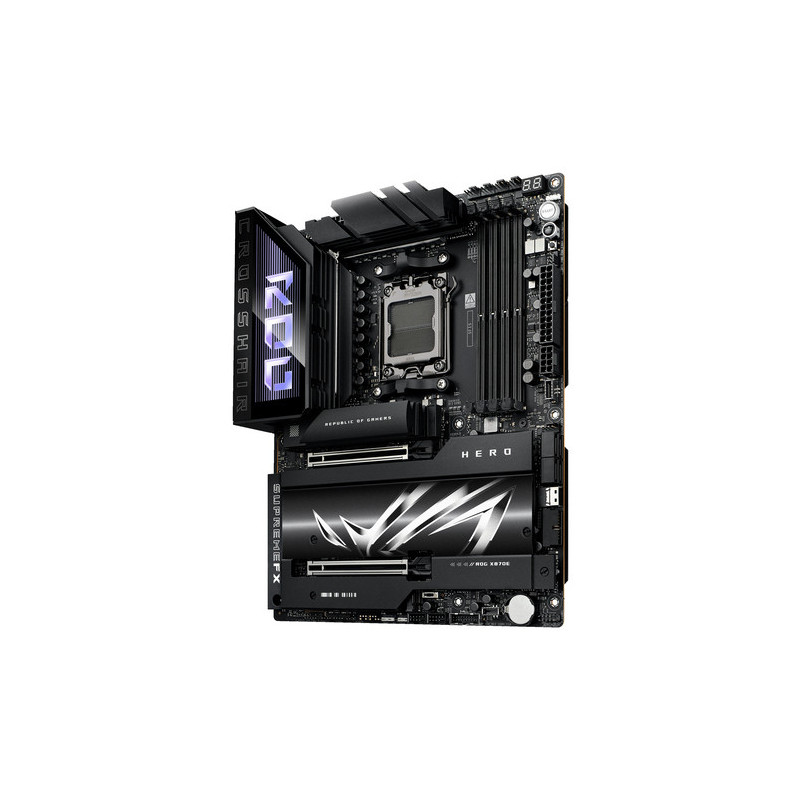

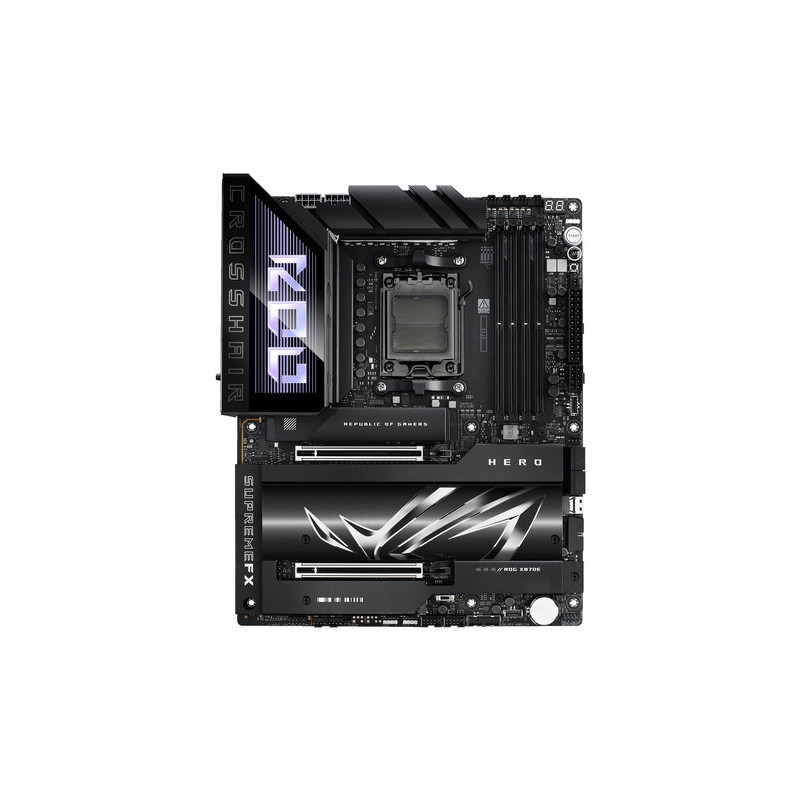

Pamatplate Asus ROG CROSSHAIR X870E HERO

ASUS Dirbtinio intelekto spartinimas profiliuoja procesorių ir aušinimą, kad numatytų optimalią konfigūraciją ir iki galo išnaudotų sistemos galimybes.
Vienu spustelėjimu subalansuokite bet kurio pastato šiluminę ir akustinę savybes.
„AI Networking II“ sujungia išmaniąsias technologijas, kad nuolat optimizuotų tinklo našumą, užtikrintų patikimą ir sklandų ryšį bei išnaudotų visą „Wi-Fi 7*“ greitį.
Specifikacija:
CPU
AMD Lizdas AM5, skirtas AMD Ryzen ™ 9000, 8000 ir 7000 serijos stalinių kompiuterių procesoriams*
* Palaikomų procesorių sąrašą žr. https: asus .com/support/download-center/.
Lustų rinkinys
AMD X870E
Atmintis
4 x DIMM slots, max.192GB, DDR5
Palaiko iki
8200+MT/s(OC ) su „Ryzen™ 9000“ serijos procesoriais,
8600+MT/s(OC ) su „Ryzen™ 8000“ serijos procesoriais,
8000+MT/s(OC ) su „Ryzen™ 7000“ serijos procesoriais,
ECC ir ne ECC, Un buferinė atmintis*
Dviejų kanalų atminties architektūra
Palaiko AMD išplėstinius profilius spartinimui (EXPO™)
NitroPath DRAM technologija
ASUS Patobulintas atminties profilis (AEMP)
* Palaikomi atminties tipai, duomenų perdavimo sparta (greitis) ir DRAM modulių skaičius skiriasi priklausomai nuo procesoriaus ir atminties konfigūracijos. Daugiau informacijos rasite procesoriaus / atminties palaikymo sąraše, esančiame produkto informacijos svetainės skirtuke asus Palaikymas“, arba apsilankykite https://www.asus.com/support/download-center/.
* Ne ECC, nebuferinė DDR5 atmintis palaiko On-Die ECC funkciją.
Grafika
1 HDMI™ prievadas*
2 x USB4 ® ( 40Gbps ) prievadai palaiko USB Type-C® ekrano išvestis**
Grafikos specifikacijos gali skirtis priklausomai nuo procesoriaus tipo. Žr. AMD procesoriaus specifikacijas.
VGA palaikoma skiriamoji geba priklauso nuo procesoriaus arba vaizdo plokštės skiriamosios gebos.
*Palaiko 4K@60Hz, kaip nurodyta HDMI 2.1.
**Palaiko maks. 4K@60Hz, kaip nurodyta DisplayPort 1.4a
Išplėtimo lizdai
AMD Ryzen ™ 9000 ir 7000 serijos stalinių kompiuterių procesoriai*
2 x PCIe 5.0 x16 lizdai su Q-Release Slim (palaiko x16 arba x8/x8 ** arba x8/x4/x4 režimus***)
** Kai naudojate ir PCIEX16_1, ir PCIEX16_2, PCIEX16_1 ir PCIEX16_2 paleis x8 .**
*** Kai įjungti M.2_3, PCIEX16_1 paleis x8, o PCIEX16_2 paleis x4 .
**** Kai M.2_2 ir M.2_3 įjungti vienu metu, PCIEX16_2 bus išjungtas.
AMD Ryzen ™ 8700, 8600 ir 8400 serijos stalinių kompiuterių procesoriai*
2 x PCIe 4.0 x16 lizdai su Q-Release Slim (palaiko tik PCIEx16_1 ir bendrą x8 pralaidumą, PCIEx16_2 bus išjungtas)
AMD Ryzen ™ 8500 ir 8300 serijos stalinių kompiuterių procesoriai*
2 x PCIe 4.0 x16 lizdai su Q-Release Slim (palaiko tik PCIEx16_1 ir bendrą x4 pralaidumą, PCIEx16_2 bus išjungtas)
* Prašome patikrinti PCIe bifurkacijos lentelę palaikymo svetainėje ( https://www.asus.com/support/FAQ/1037507 /).
- Norėdami užtikrinti įdiegto įrenginio suderinamumą, palaikomų įrenginių sąrašą rasite adresu https: asus .com/support/.
Sandėliavimas
Palaiko 5 x M.2 lizdus ir 1 x SlimSAS jungtį bei 4 x SATA 6Gb/s prievadus*
AMD Ryzen ™ 9000 ir 7000 serijos stalinių kompiuterių procesoriai
M.2_1 lizdas (M raktas), 2242/2260/2280 tipas (palaiko PCIe 5.0 x4 režimą)
M.2_2 lizdas (M raktas), 2242/2260/2280 tipas (palaiko PCIe 5.0 x4 režimą)
M.2_3 lizdas (M raktas), 2242/2260/2280 tipas (palaiko PCIe 5.0 x4 režimą)
AMD Ryzen ™ 8000 serijos stalinių kompiuterių procesoriai
M.2_1 lizdas (M raktas), 2242/2260/2280 tipas (palaiko PCIe 4.0 x4 režimą)
M.2_2 lizdas (M raktas), tipas 2242/2260/2280 (nepalaikomas)
M.2_3 lizdas (M raktas), tipas 2242/2260/2280 (nepalaikomas)
AMD X870E Lustų rinkinys
M.2_4 lizdas (M raktas), 2242/2260/2280 tipas (palaiko PCIe 4.0 x4 režimą)
M.2_5 lizdas (M raktas), 2280 tipas (palaiko PCIe 4.0 x4 režimą)
„SlimSAS“ lizdas palaiko PCIe 4.0 x4 režimą.
4 SATA 6Gb/s prievadai
* AMD RAIDXpert2 technologija palaiko tiek PCIe RAID 0/1/5/10, tiek SATA RAID 0/1/5/10. RAID 5 funkciją palaiko tik AMD Ryzen ™ 9000 serijos procesorius.
** Kai M.2_2 ir M.2_3 įjungti vienu metu, PCIEX16_2 bus išjungtas.**
***Kai įjungti M.2_3, PCIEX16_1 paleis x8, o PCIEX16_2 paleis x4, M.2_2 bus išjungtas.
Ethernet
1 x Intel ® 2.5Gb Ethernet
1 x Realtek 5Gb Ethernet
ASUS LANGuard
Belaidis ir „Bluetooth“ ryšys
„Wi-Fi 7*“
2x2 Wi-Fi 7 ( 802.11be )
Palaiko 2.4/5/6GHz dažnių juostą**
Palaiko „Wi-Fi 7“ 320MHz pralaidumą, iki 6.5Gbps perdavimo spartą.
„Bluetooth®“ v5.4 ***
*„Wi-Fi“ funkcijos gali skirtis priklausomai nuo operacinės sistemos
„Windows 11“ sistemoje „Wi-Fi 7“ visoms funkcijoms atlikti reikės 24H2 arba naujesnės versijos, o „Windows 11“ 21H2/22H2/23H2 palaiko tik 6E „Wi-Fi“.
Atkreipkite dėmesį, kad „Windows 10“ tvarkyklės nėra. Išsamesnės informacijos ieškokite „Wi-Fi“ lustų rinkinio tiekėjo svetainėje.
** „Wi-Fi“ 6GHz dažnių juostos ir pralaidumo reglamentai skirtingose šalyse gali skirtis.
*** „Bluetooth®“ versija gali skirtis, naujausias specifikacijas rasite „Wi-Fi“ modulio gamintojo svetainėje.
USB
Galinis USB ( Total 10 prievadų)
2 x USB4 ® ( 40Gbps ) prievadai (2 x USB Type-C®)
8 x USB 10Gbps prievadai (6 x A tipo + 2 x USB C tipo®)
Priekinis USB ( Total 10 prievadų)
1 x USB 20Gbps (palaiko USB Type-C® iki 60W PD/QC4 +)*
1 x USB 20Gbps jungtis (palaiko USB Type-C®)
2 x USB 5Gbps jungtys palaiko 4 papildomus USB 5Gbps prievadus
2 x USB 2.0 antraštės palaiko 4 papildomus USB 2.0 prievadus
USB Type-C® maitinimo išvestis: maks. 5V/3A
3A USB Type-C® maitinimo išvestis: maks. 5/9/15/20V, maks. 3A, PPS:3.3-21V
Audio
ROG SupremeFX 7.1 erdvinio garso didelės raiškos Audio KODEKAS ALC4082 *
- Priekinių ir galinių ausinių išėjimų impedanso jutiklis
- Palaiko: lizdo aptikimą, kelių srautų perdavimą, priekinio skydelio mikrofono lizdo perjungimą
- Aukštos kokybės 120 dB SNR stereo atkūrimo išvestis ir 110 dB SNR įrašymo įvestis
- Palaiko iki 32-Bit/384 kHz atkūrimą priekiniame skydelyje
Audio Savybės
- „SupremeFX“ ekranavimo technologija
- ESS® ES9219 KETURDINIS DAC
- Gold padengti garso lizdai
- Galinis optinis S/PDIF išvesties prievadas
- Aukščiausios kokybės garso kondensatoriai
* Norint palaikyti 7.1 erdvinio garso išvestį, reikalingas korpusas su HD garso moduliu priekiniame skydelyje.
** LINE OUT prievadas galiniame skydelyje nepalaiko erdvinio garso. Jei norite naudoti erdvinį garsą, būtinai prijunkite garso išvesties įrenginį prie garso lizdo, esančio korpuso priekiniame skydelyje, arba naudokite USB sąsajos garso įrenginį.
Galinio skydelio įvesties / išvesties prievadai
2 x USB4 ® ( 40Gbps ) prievadai (2 x USB Type-C®)
8 x USB 10Gbps prievadai (6 x A tipo + 2 x USB C tipo®)
1 HDMI™ prievadas
1 x „Wi-Fi“ modulis
1 x Intel ® 2.5Gb Ethernet prievadas
1 x Realtek 5Gb Ethernet prievadas
2 x Gold padengti garso lizdai
1 x optinis S/PDIF išvesties prievadas
1 x BIOS FlashBack™ mygtukas
1 x CMOS išvalymo mygtukas
Vidinės įvesties/išvesties jungtys
Ventiliatorius ir aušinimas
1 x 4-pin procesoriaus ventiliatoriaus lizdas
1 x 4-pin CPU OPT ventiliatoriaus lizdas
1 x 4-pin Viskoelastinio siurblio kolektorius
4 x 4-pin korpuso ventiliatoriaus lizdai
1 x W_PUMP+ antgalis
Su energija susiję
1 x 24-pin Pagrindinė maitinimo jungtis
2 x 8-pin + 12V CPU maitinimo jungtys
1 x 8-pin PCIe maitinimo jungtis
Susiję su saugykla
5 x M.2 lizdai (M raktas)
1 x „SlimSAS“ jungtis
4 SATA 6Gb/s prievadai
USB
2 x USB 20Gbps jungtys (palaiko USB Type-C®)
2 x USB 5Gbps jungtys palaiko 4 papildomus USB 5Gbps prievadus
2 x USB 2.0 antraštės palaiko 4 papildomus USB 2.0 prievadus
Įvairūs
3 x adresuojami Gen2 lizdai
1 x PCIe režimo keitimo jungiklis
1 x „FlexKey“ mygtukas
1 x Priekinio skydelio Audio antraštė (F_AUDIO)
1 x mygtukas „Bandyti dar kartą“
1 x Pradžios mygtukas
1 x 10-1 kontaktų sistemos skydelio antraštė
1 x terminio jutiklio antgalis
1 x LN2 Perjungimo režimas
Specialios savybės
Extreme OC rinkinys
- „FlexKey“ mygtukas
- LN2 režimas
- Mygtukas „Bandyti dar kartą“
- Mygtukas „Pradėti“
Extreme Engine Digi+
- 10K Juodi metaliniai kondensatoriai
- „MicroFine“ lydinio droselis
ASUS Q-Design
- M.2 Q-Latch
- M.2 Q-Release
- M.2 Q-Slide
- Q-Release Slim (su PCIe SafeSlot)
- Q-Antena
- Q kodas
- Q jungtis
- Q-Valdymo skydas
- Q- LED (CPU [raudonas], DRAM [geltonas], VGA [baltas], įkrovos įrenginys [geltonas žalias])
- Q formos lizdas
ASUS Terminis sprendimas
- M.2 radiatoriaus galinė plokštė
- M.2 heatsink
- VRM radiatoriaus konstrukcija
- Metalinė galinė plokštė
ASUS TAI „PASIDARYK PATS“
- Galinė plokštė
- BIOS FlashBack™ mygtukas
- CMOS išvalymo mygtukas
- ProCool II
- Iš anksto sumontuotas įvesties/išvesties skydas
- Saugus lizdas
-SafeDIMM
Auros sinchronizavimas
- Adresuojama(-os) Gen2 antraštė(-ės)
Priekinio skydelio USB 20Gbps su Quick „Charge 4+“ palaikymu
- Palaiko: iki 60W greitąjį įkrovimą ir USB Wattage Watcher*
- Išvestis: 5/9/15/20V maks. 3A, PPS:3.3-21V maks. 3A
- Suderinamas su PD3.0 ir PPS
* Norint palaikyti 60W, maitinimo laidą prijunkite prie 8-pin PCIe maitinimo jungties, kitaip bus palaikomas tik 27W .
Programinės įrangos funkcijos
Išskirtinė ROG programinė įranga
- ROG CPU-Z
Dolby Atmos
- Interneto saugumas ( 1-year pilna versija)
- „Polymo Lighting II“
ASUS Išskirtinė programinė įranga
Ginklų dėžė
- AIDA64 Extreme (pilna versija 1 metams)
- Auros kūrėjas
- Auros sinchronizavimas
-Fan Xpert 4 (su dirbtinio intelekto aušinimu II)
- ŽaidimasPirmiausia
- HWiNFO
- Energijos taupymas
ASUS Vairuotojo centras
ASUS GlideX
USB galios stebėjimo prietaisas
TurboV branduolys
„WinRAR“ (40 dienų nemokama bandomoji versija)
„Adobe Creative Cloud“ (nemokama bandomoji versija)
UEFI BIOS
Dirbtinio intelekto spartinimo vadovas
ASUS TAI „PASIDARYK PATS“
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ režimas
- ASUS Mano karštasis klavišas
„FlexKey“
BIOS
256Mb Flash ROM, UEFI AMI BIOS
Valdomumas
WOL pagal PME, PXE

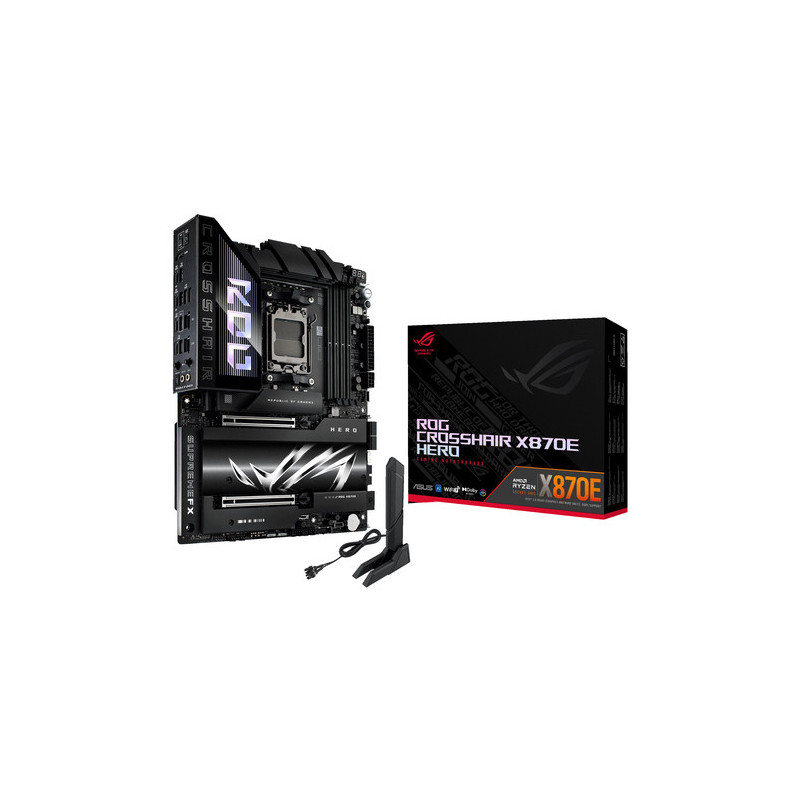

Priedai
Kabeliai
1 x ARGB RGB prailginimo kabelis
4 x SATA 6Gb/s laidai
Įvairūs
1 x ASUS WiFi Q antena
1 x Q jungtis
2 x M.2 Q-Latch paketas
3 x M.2 Q-Slide rinkinys
5 x M.2 guminis paketas
1 x ROG lipdukai
1 x ROG padėkos atvirukas
1 x ROG butelių atidarytuvas
Diegimo laikmena
1 x USB atmintinė su tvarkyklėmis ir įrankiais
Dokumentacija
1 x Quick pradžios vadovas
Operacinė sistema
„Windows® 11“
Formos faktorius
ATX Formas
12 colių x 9,6 colio (30,5 cm x 24,4 cm)
