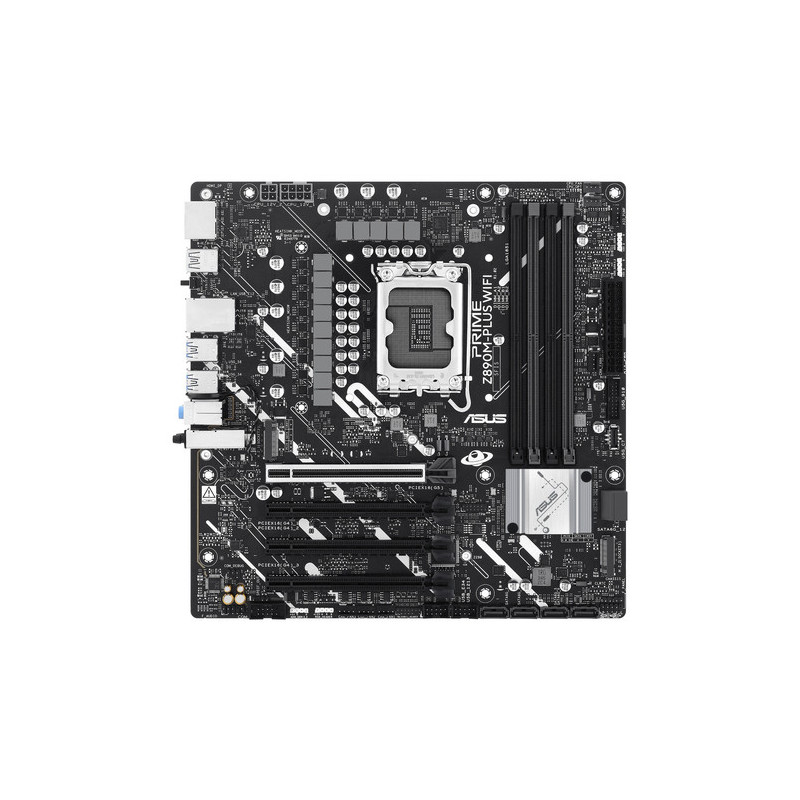

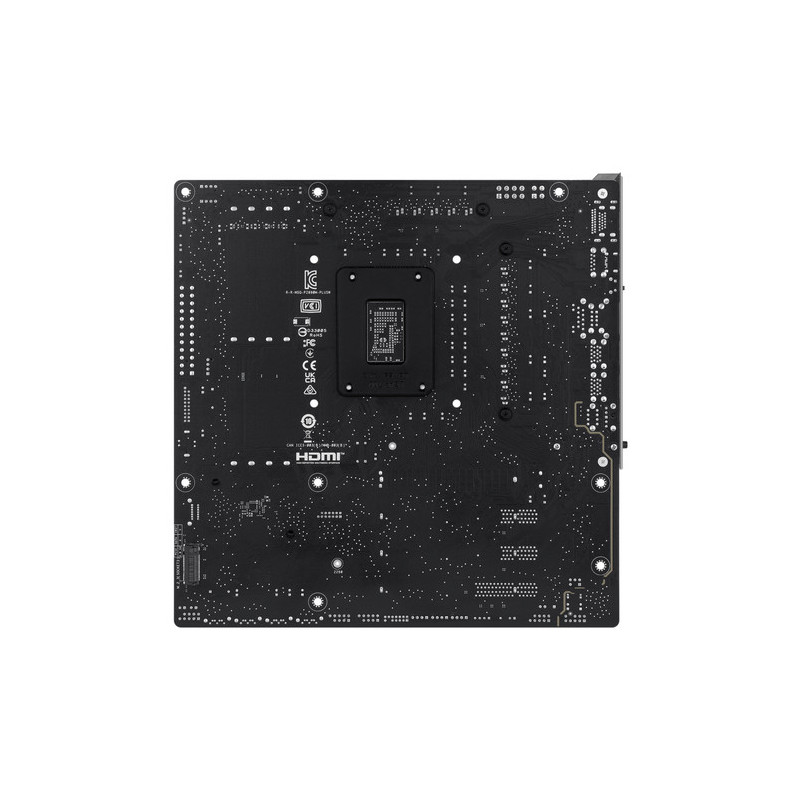

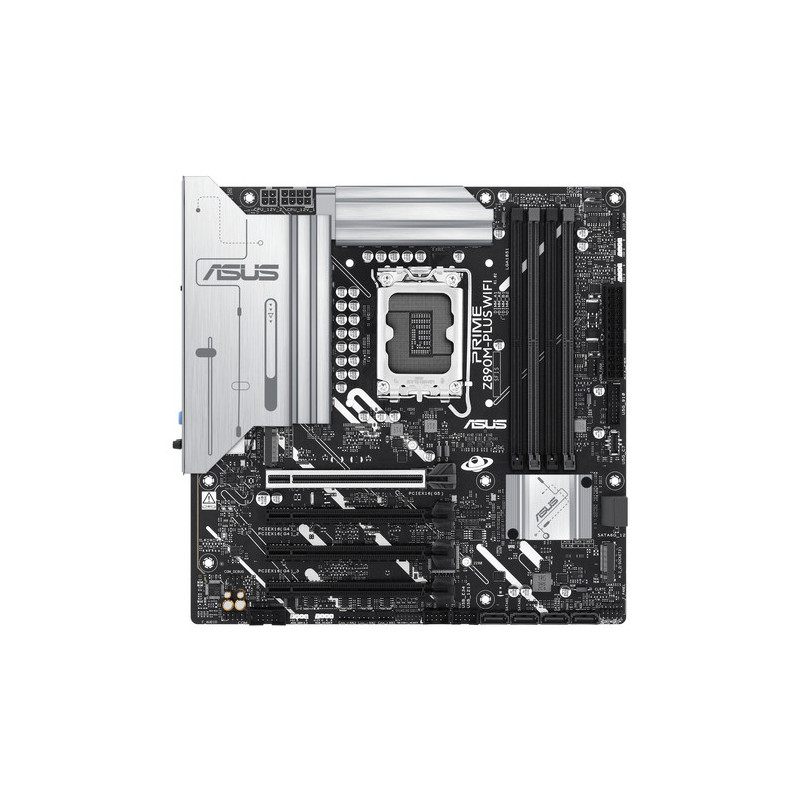

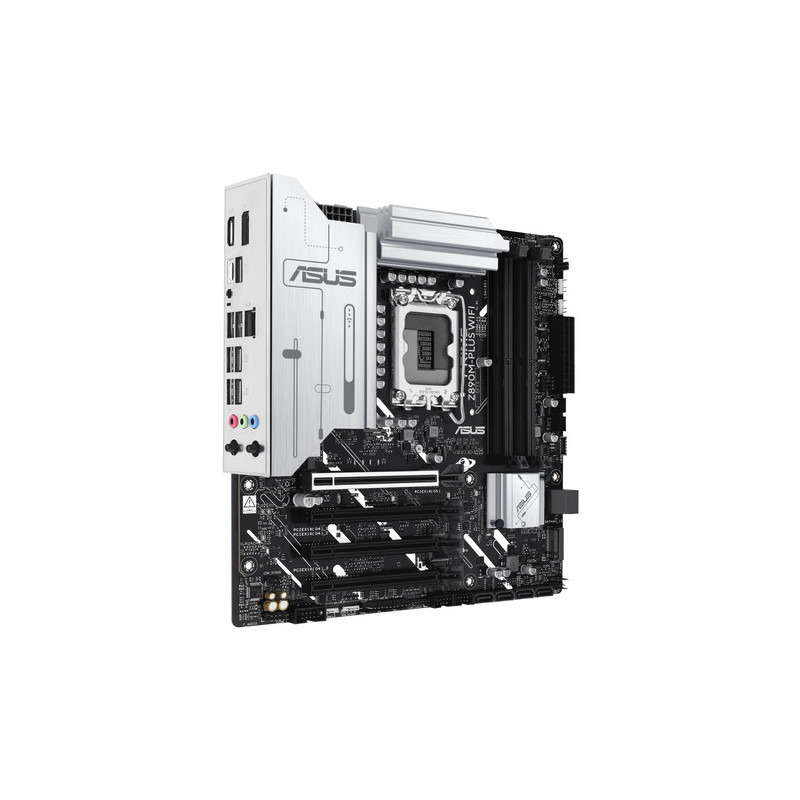

Pamatplate Asus PRIME Z890M-PLUS WIFI

ASUS PRIME pagrindinės plokštės yra profesionaliai sukurtos taip, kad galėtų visapusiškai išnaudoti naujausius Intel® Core™ Ultra (2 serijos) procesorius.
PRIME Z890M-PLUS WIFI pagrindinė plokštė, pasižyminti tvirta maitinimo konstrukcija, išsamiais aušinimo sprendimais ir išmaniomis derinimo galimybėmis, suteikia vartotojams ir kompiuterių kūrėjams įvairias savitarnos našumo optimizavimo galimybes, pasitelkdama intuityvias programinės ir programinės įrangos funkcijas. Ji sukurta taip, kad būtų paruošta dirbtiniam intelektui, siūlydama našumą ir ryšį, reikalingą sudėtingoms dirbtinio intelekto programoms.
Techninės specifikacijos:
Modelis
PRIME Z890M-PLUS WIFI
Naujienos ir atnaujinimai
2024/10/24: Išleista nauja BIOS versija, kurioje ištaisytos įvairios klaidos, įskaitant tai, kad diegiant „Windows 11 24H2“ vaizdo plokštė nerodo vaizdo. Rekomenduojama naudoti naują EZ Flash įrankį, kad būtų galima atnaujinti tiesiogiai naudojant ZIP failą, atsisiųstą iš ASUS svetainės.
Norėdami patikrinti ir atsisiųsti naujausius atnaujinimus, apsilankykite mūsų PASAULINĖJE svetainėje.
CPU
Palaiko Intel® Core™ Ultra procesorius (2 serija), LGA1851*
Palaiko Intel® Turbo Boost Technology 2.0 ir Intel® Turbo Boost Max Technology 3.0**
* CPU palaikomų įrenginių sąrašą žr. https://www.asus.com/support/download-center/.
** Intel® Turbo Boost Max Technology 3.0 palaikymas priklauso nuo CPU tipo.
Lustų rinkinys
Intel® Z890 lustų rinkinys
Atmintis
4 x DIMM lizdai, maks. 192GB, DDR5
Palaiko iki 8666+MT/s (OC), ne ECC, Un buferinius, taktinio signalo nebuferinius DIMM (CUDIMM)*
Dviejų kanalų atminties architektūra
DIMM pritaikymas
Palaiko Intel® Extreme atminties profilį (XMP)
ASUS patobulintą atminties profilį III (AEMPIII)
* Palaikomi atminties tipai, duomenų perdavimo sparta (greitis) ir DRAM modulių skaičius skiriasi priklausomai nuo procesoriaus ir atminties konfigūracijos. Daugiau informacijos rasite procesoriaus / atminties palaikymo sąraše, esančiame produkto informacijos svetainės skirtuke „Palaikymas“ arba apsilankę https://www.asus.com/support/download-center/. Koregavimai bus atliekami atsižvelgiant į rinkoje esančių masinės gamybos atminties gaminių specifikacijas.
** Ne ECC, nebuferinė DDR5 atmintis palaiko integruotą ECC funkciją.
Grafika
1 x DisplayPort**
1 x HDMI™ prievadas***
1 x USB 20Gbps prievadas (USB Type-C®) palaiko DisplayPort vaizdo išvestį****
*Grafikos specifikacijos gali skirtis priklausomai nuo procesoriaus tipo. Norėdami gauti atnaujinimus, apsilankykite www.intel.com.
**Palaiko maks. 4K@60Hz, kaip nurodyta DisplayPort 1.4.
***Palaiko 4K@60Hz, kaip nurodyta HDMI 2.1.
****Palaiko maks. 4K@120Hz, kaip nurodyta DisplayPort 1.4.
***** VGA skiriamosios gebos palaikymas priklauso nuo procesoriaus arba vaizdo plokštės skiriamosios gebos.
****** Diegdami operacinę sistemą įsitikinkite, kad monitorius prijungtas prie HDMI prievado galiniame įvesties/išvesties skydelyje arba prie atskiros vaizdo plokštės.
Išplėtimo lizdai
Intel® Core™ Ultra procesoriai (2 serija)*
1 x PCIe 5.0 x16 lizdas
Intel® Z890 lustų rinkinys
1 x PCIe 4.0 x16 lizdas (palaiko x4 režimą)
2 x PCIe 4.0 x16 lizdai (palaiko x1 režimą)
* Patikrinkite PCIe padalijimo lentelę pagalbos svetainėje (https://www.asus.com/support/FAQ/1037507/).
- Norėdami įsitikinti įdiegto įrenginio suderinamumu, žr. https://www.asus.com/support/, kuriame pateiktas palaikomų periferinių įrenginių sąrašas.
Atmintis
Total palaiko 3 M.2 lizdus ir 6 SATA 6Gb/s prievadus*
Intel® Core™ Ultra procesoriai (2 serija)*
M.2_1 lizdas (M raktas), 2280 tipas (palaiko PCIe 5.0 x4 režimą)
Intel® Z890 lustų rinkinys
M.2_2 lizdas (M raktas), 2280 tipas (palaiko PCIe 4.0 x4 režimą)
M.2_3 lizdas (M raktas), 2280 tipas (palaiko PCIe 4.0 x4 režimą)
6 SATA 6Gb/s prievadai
* Intel® Rapid atminties technologija palaiko PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10, M.2 lizdas iš procesoriaus palaiko tik RAID 0/1/5.
Ethernet
1 x Realtek 2.5Gb Ethernet
ASUS LANGuard
Belaidis ryšys ir „Bluetooth“
„Wi-Fi 7“*
2x2 „Wi-Fi 7“ (802.11be)
Palaiko 2.4/5/6GHz dažnių juostą**
Palaiko „Wi-Fi 7 160MHz“ pralaidumą, iki 2.9Gbps perdavimo greičio.
„Bluetooth® v5.4***
*„Wi-Fi“ funkcijos gali skirtis priklausomai nuo operacinės sistemos
„Windows 11“ sistemoje, norint naudotis visomis „Wi-Fi 7“ funkcijomis, reikės 24H2 arba naujesnės versijos, „Windows 11“ 21H2/22H2/23H2 palaiko tik „Wi-Fi 6E“.
Atkreipkite dėmesį, kad „Windows 10“ atveju tvarkyklės nėra. Išsamesnės informacijos ieškokite „Wi-Fi“ lustų rinkinio tiekėjo svetainėje.
** „Wi-Fi 6GHz“ dažnių juostos ir pralaidumo reglamentai skirtingose šalyse gali skirtis.
*** „Bluetooth®“ versija gali skirtis. Naujausias specifikacijas rasite „Wi-Fi“ modulio gamintojo svetainėje.
USB
Galinis USB (Total, 8 prievadai)
1 x USB 20Gbps prievadas (1 x USB Type-C® su DP Alt režimu)
1x USB 10Gbps prievadas (1 x A tipo)
4 x USB 5Gbps prievadai (4 x A tipo)
2 x USB 2.0 prievadai (2 x A tipo)**
Priekinis USB (Total, 7 prievadai)
1 x USB 5Gbps jungtis (palaiko USB Type-C®)
1 x USB 5Gbps antraštė, palaiko 2 papildomus USB 5Gbps prievadus
2 x USB 2.0 antraštės palaiko 4 papildomus USB 2.0 prievadus**
* USB Type-C® maitinimo išvestis: maks. 5V/3A
** USB_E1, USB_E2, USB_E3 ir USB_E4 prievadai dalijasi pralaidumu.
Audio
„Realtek 7.1 Surround Sound High Definition“ Audio KODEKAS*
– Palaiko: lizdo aptikimą, kelių srautų perdavimą, priekinio skydelio lizdo perkvalifikavimą
– Palaiko atkūrimą iki 24-Bit/192 kHz
Audio funkcijos
– Audio ekranavimas
– Aukščiausios kokybės garso kondensatoriai
– Specialūs garso PCB sluoksniai
* Norint palaikyti 7.1 erdvinio garso išvestį, reikalingas korpusas su HD garso moduliu priekiniame skydelyje.
Galinio skydelio įvesties/išvesties prievadai
1 x USB 20Gbps prievadas (1 x USB Type-C® su DP Alt režimu)
1x USB 10Gbps prievadas (1 x A tipo)
4 x USB 5Gbps prievadai (4 x A tipo)
2 x USB 2.0 prievadai (2 x A tipo)
1 x DisplayPort
1 x HDMI™ prievadas
1 x „Wi-Fi“ modulis
1 x „Realtek 2.5Gb Ethernet“
3 x Audio lizdai
1 x BIOS „FlashBack™“ mygtukas
Vidinės įvesties/išvesties jungtys
Su ventiliatoriumi ir aušinimu susiję elementai
1 x 4-pin procesoriaus ventiliatoriaus lizdas
1 x 4-pin procesoriaus optinis ventiliatorius antraštė
1 x 4-pin AIO siurblio antraštė
4 x 4-pin korpuso ventiliatoriaus antraštės
Maitinimo jungtis
1 x 24-pin pagrindinė maitinimo jungtis
1 x 8-pin + 12V procesoriaus maitinimo jungtis
1 x 4-pin + 12V procesoriaus maitinimo jungtis
Atminties atminties jungtis
3 x M.2 lizdai (M raktas)
6 x SATA 6Gb/s prievadai
USB
1 x USB 5Gbps jungtis (palaiko USB Type-C®)
1 x USB 5Gbps antraštė palaiko 2 papildomus USB 5Gbps prievadus
2 x USB 2.0 antraštės palaiko 4 papildomus USB 2.0 prievadus
Įvairūs
3 x adresuojami Gen2 antraštės
1 x Aura RGB antraštė
1 x Clear CMOS antraštė
1 x Chassis Intrusion antraštė
1 x COM Port antraštė
1 x Priekinio skydelio Audio antraštė (F_AUDIO)
1 x S/PDIF Out antraštė
1 x SPI TPM antraštė (14-1pin)
1 x 10-1 kontaktų priekinio skydelio sistemos antraštė
1 x Thunderbolt™ (USB4®) antraštė
Specialios funkcijos
ASUS 5X PROTECTION III
- DIGI+ VRM (- Skaitmeninis maitinimo dizainas su DrMOS)
- LANGuard
- Apsauga nuo viršįtampių
- SafeSlot
- Nerūdijančio plieno galinis I/O
ASUS Q-Design
- Q-Antenna
- Q-Dashboard
- Q-DIMM
- Q-LED Core
- Q-Slot
ASUS Thermal Solution
- VRM radiatoriaus konstrukcija
ASUS EZ DIY
- BIOS FlashBack™ mygtukas
- BIOS FlashBack™ LED
- ProCool
- Iš anksto sumontuotas I/O skydas
Aura Sync
- Aura RGB antraštė
- Adresuojamos Gen 2 antraštės
Programinės įrangos funkcijos
Išskirtinė ASUS programinė įranga
Armory Crate
- Aura Sync
- Fan Xpert 4 (su AI Cooling II)
- Energijos taupymas
ASUS AI Advisor
ASUS DriverHub
ASUS GlideX
TurboV Core
ASUS CPU-Z
Norton 360 for Deluxe (60 dienų nemokama bandomoji versija)
WinRAR (40 dienų nemokama bandomoji versija)
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash
- ASUS UEFI BIOS EZ Mode
- ASUS MyHotkey
NPU Boost (tik Intel K serijos procesoriams)
BIOS
256 (128+128) MB Flash ROM, UEFI AMI BIOS
Valdymo galimybės
WOL by PME, PXE
Priedai
Kabeliai
2 x SATA 6Gb/s kabeliai
Įvairūs
1 x ASUS WiFi Q antena
3 x varžtų rinkiniai M.2 SSD diskui
Dokumentacija
1 x Quick pradžios vadovas
Operacinė sistema
„Windows 11“ (22H2 ir naujesnės versijos)
Forma
mATX forma
9,6 colio x 9,6 colio (24,4 cm x 24,4 cm)
