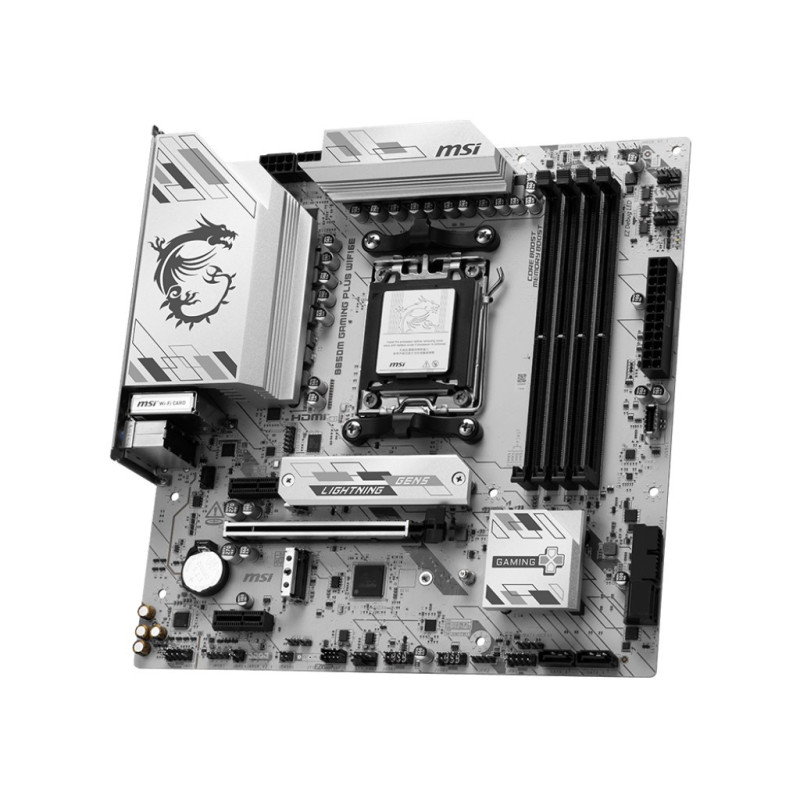

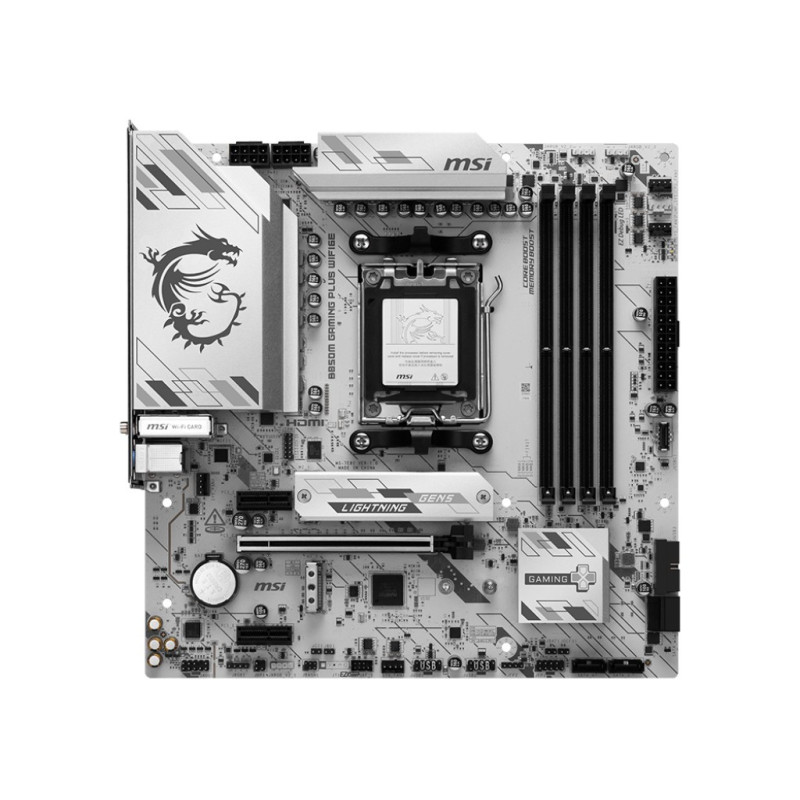

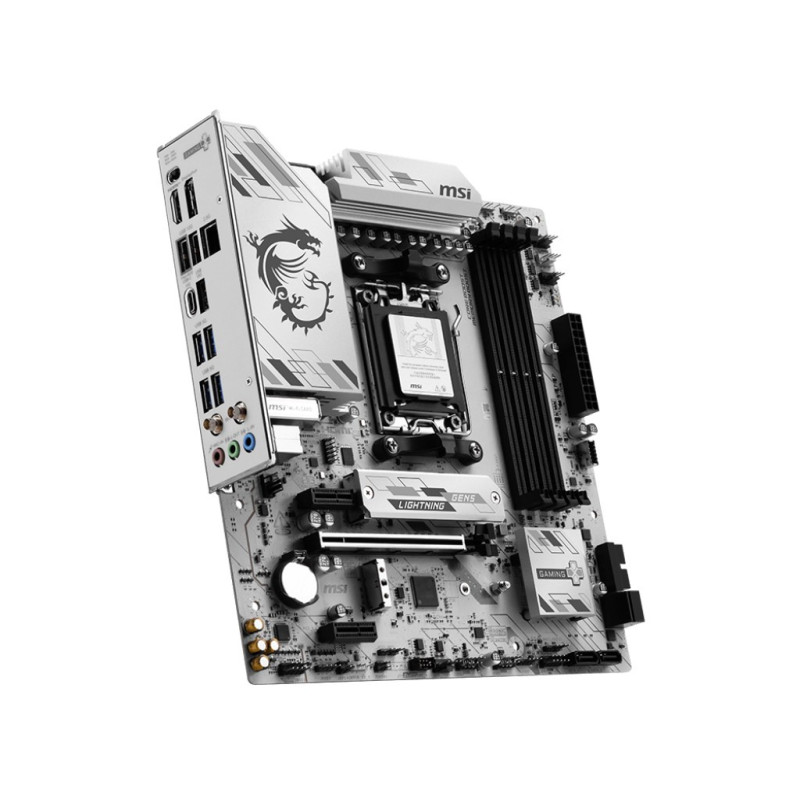

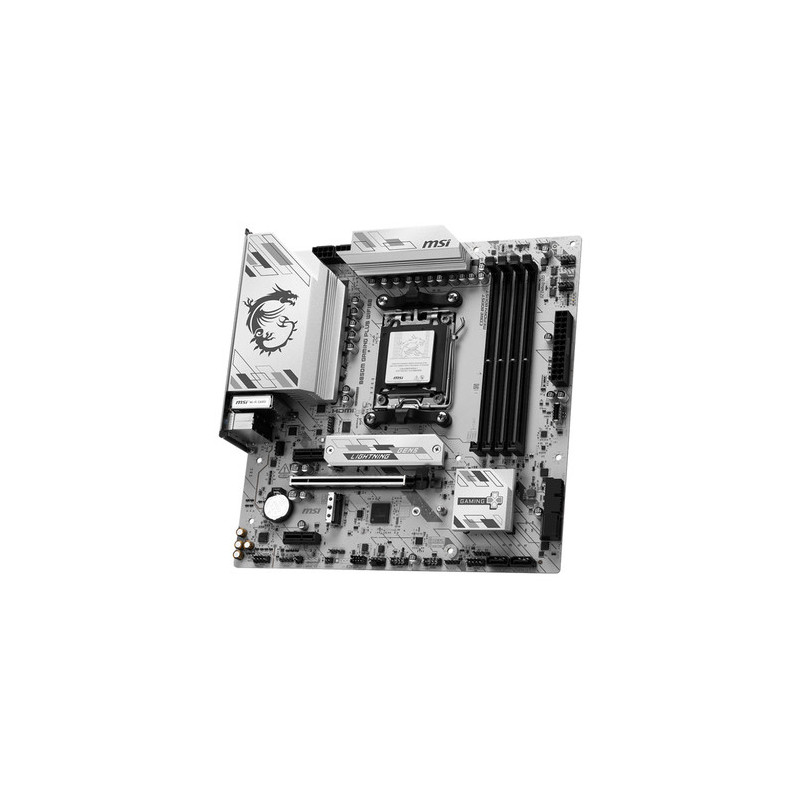

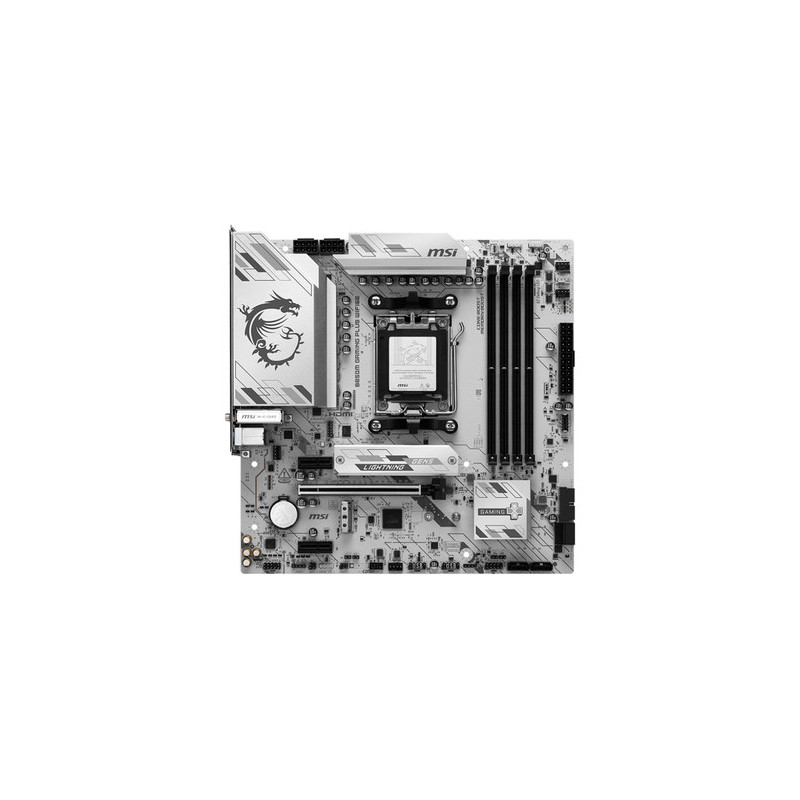

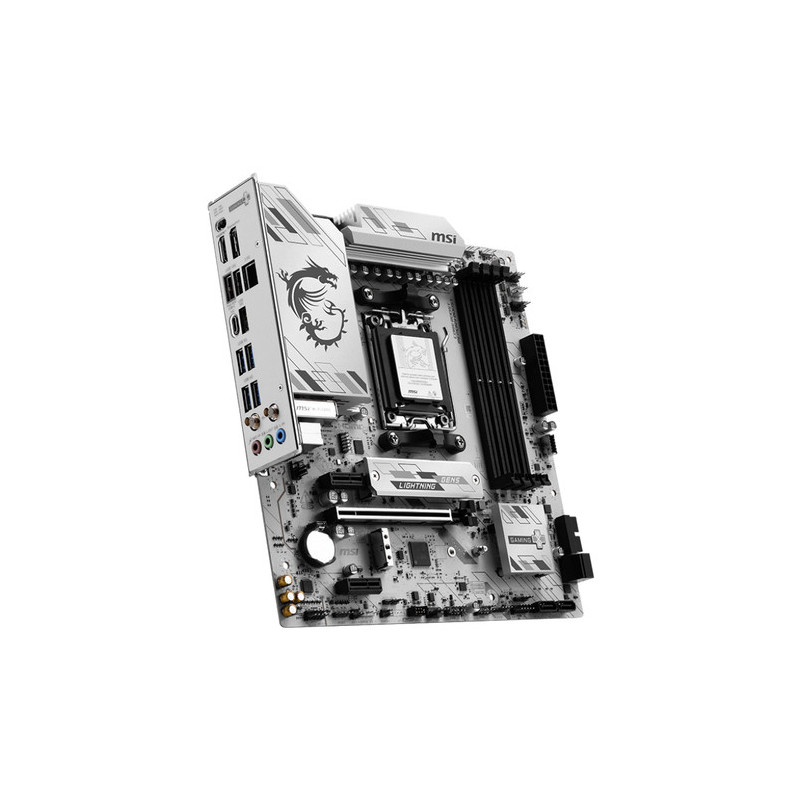

Pagrindinė plokštė MSI B850M GAMING PLUS WIFI6E

*EZ DIY

*Frozr Guard

*Audio Boost



Chipset: AMD B850

Rozměrový formát: mATX (243,84x243,84mm)

Podpora pro procesory: AMD Ryzen™ řady 9000/8000/7000

Patice procesoru: AM5



Paměť:





*4x DDR5 UDIMM, maximální kapacita paměti 256GB, podpora paměti 8200-5600 (OC) MT/s/5600-4800 (JEDEC) MT/s

*max. frekvence přetaktování procesorů řady Ryzen™ 9000:



• 1DPC 1R Max rychlost až 8200+ MT/s

• 1DPC 2R Max rychlost až 6400+ MT/s

• 2DPC 1R Max rychlost až 6400+ MT/s

• 2DPC 2R Max rychlost až 6000+ MT/s





*dvoukanálová architektura paměti

*podpora rychlosti AMD POR a rychlost JEDEC

*podpora CUDIMM

*AMD EXPO



Grafické výstupy:

(Specifikace grafiky se mohou lišit v závislosti na nainstalovaném CPU.)





*1x HDMI™ 2.1, maximální rozlišení 4K 60Hz

*1x DisplayPort 1.4, maximální rozlišení 4K 60Hz



Zvuková karta: kodek Realtek® ALC897, 7.1kanálový zvuk

Ethernet: Realtek® 8125D 2,5G LAN

WLAN + Bluetooth: Wi-Fi 6E + Bluetooth® 5.3, FIPS, FISMA (bezdrátový modul je předinstalován ve slotu M.2 Key-E)

Rozšiřující sloty:





*1x slot PCI-E x16, 2x slot PCI-E x1:



- PCI_E1 Gen PCIe 3.0 až x1 (čipset)

- PCI_E2 Gen PCIe 4.0 až x16 (CPU)

- PCI_E3 Gen PCIe 3.0 až x1 (čipset)



Slot PCI_E2:

- podpora PCIe 4.0 x16 (pro procesory řady Ryzen™ 9000/7000)

- podpora PCIe 4.0 x8 (pro procesory řady Ryzen™ 8700/8600/8400)

- podpora PCIe 4.0 x4 (pro procesory řady Ryzen™ 8500/8300)



Úložný prostor:

celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s





*M.2_1 (CPU) podporuje až PCIe 5.0 x4, podpora 2280/2260 zařízení

*M.2_2 (CPU) podporuje až PCIe 4.0 x4, podpora 2280/2260 zařízení

*4x port SATA 6Gb/s



RAID řadič: podpora RAID 0/1/10 pro úložná zařízení SATA a RAID 0/1 pro úložná zařízení M.2 NVMe

USB:

Zadní USB (celkem 8 portů)





*1x USB 3.2 Gen 2 10Gb/s (typ C)

*3x USB 3.2 Gen 2 10Gb/s (typ A)

*4x USB 3.2 Gen 1 5Gb/s (typ A)



Přední USB (celkem 7 portů)





*1x USB 10Gb/s (typ C)

*2x USB 5Gb/s (typ A)

*4x USB 2.0

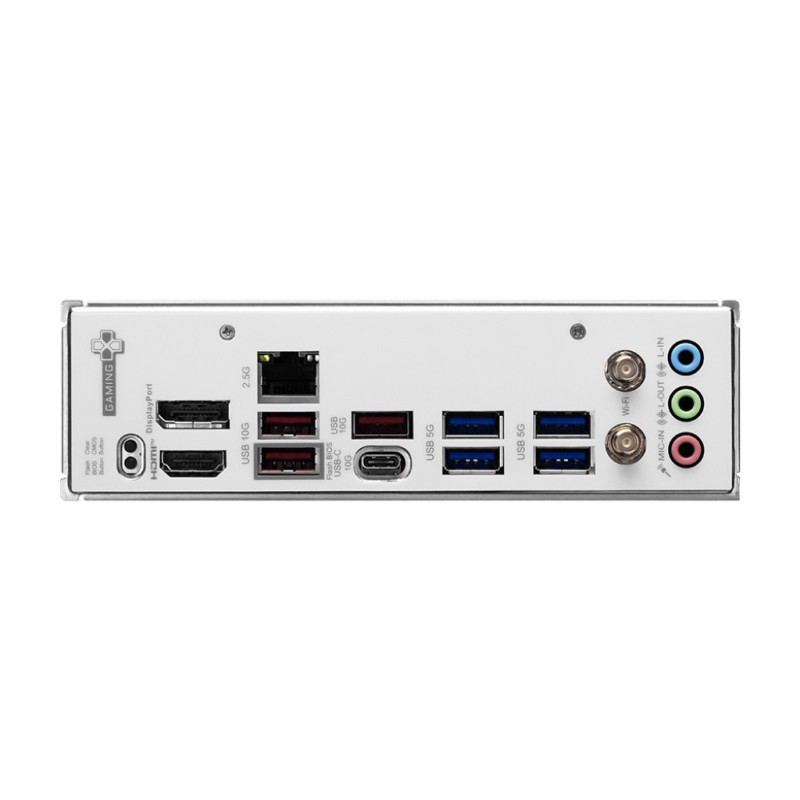

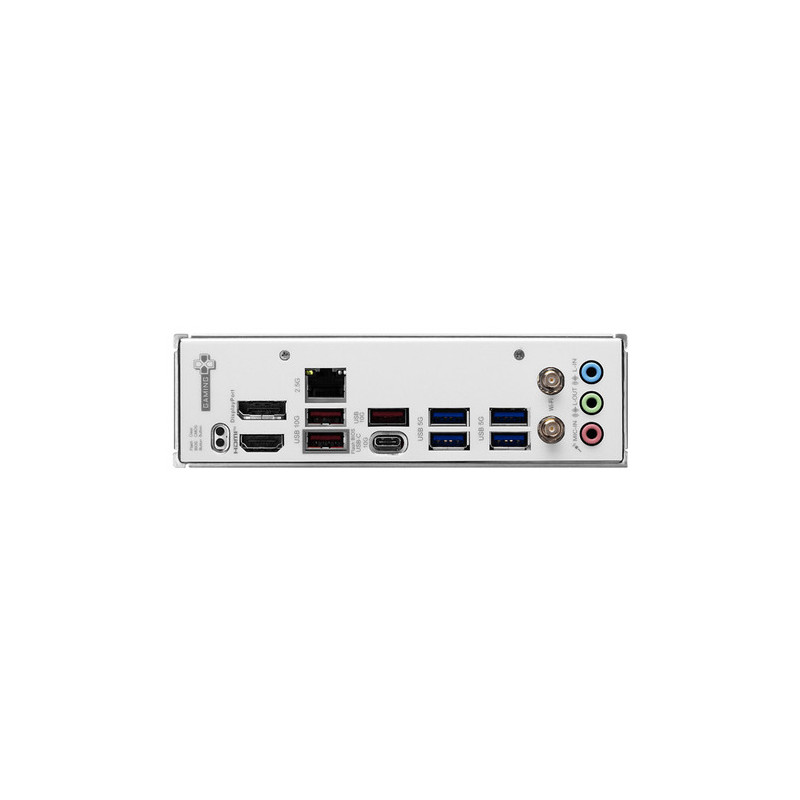

Porty na zadním panelu:





*1x USB 3.2 Gen 2 10Gb/s (typ C)

*3x USB 3.2 Gen 2 10Gb/s (typ A)

*4x USB 3.2 Gen 1 5Gb/s (typ A)

*1x HDMI™

*1x DisplayPort 1.4

*1x RJ-45 2,5G LAN

*1x Wi-Fi/Bluetooth

*3x audio konektor

*tlačítko Flash BIOS

*tlačítko Clear CMOS



Interní porty:

Napájení





*1x napájecí konektor (ATX_PWR)

*2x napájecí konektor (CPU_PWR)



Související s ventilátorem a chlazením





*1x ventilátor CPU

*1x kombinovaný ventilátor (Pump_Sys Fan)

*3x systémový ventilátor



Související s úložištěm





*4x SATA 6Gb/s konektor

*2x slot M.2 (M-Key)



USB





*1x USB 10Gb/s (typ C)

*2x USB 5Gb/s (typ A)

*4x USB 2.0



Osvětlení LED





*3x adresovatelný V2 RGB LED konektor (JARGB_V2)

*1x RGB LED konektor (JRGB)

*(4x EZ Debug LED)

*(1x EZ Memory Detection LED)



Ostatní





*2x Front Panel (JFP)

*1x Chassis Intrusion (JCI)

*1x Front Audio (JAUD)

*1x EZ Conn-header (JAF_1)

*1x Tuning Controller connector (JDASH)

*1x TPM pin header (podpora TPM 2.0)

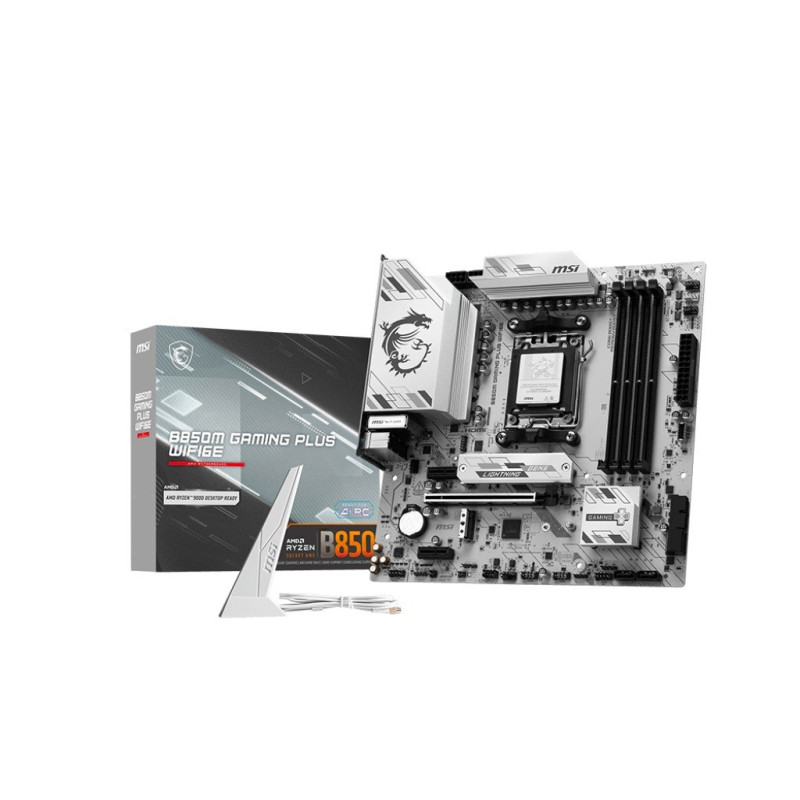

Příslušenství:





*SATA 6Gb/s kabel

*1 na 2 EZ propojovací kabel (V1)

*EZ Wi-Fi modul

*EZ M.2 Clip II klíč

*EZ M.2 Clip II

*sada samolepek

*uživatelská příručka
