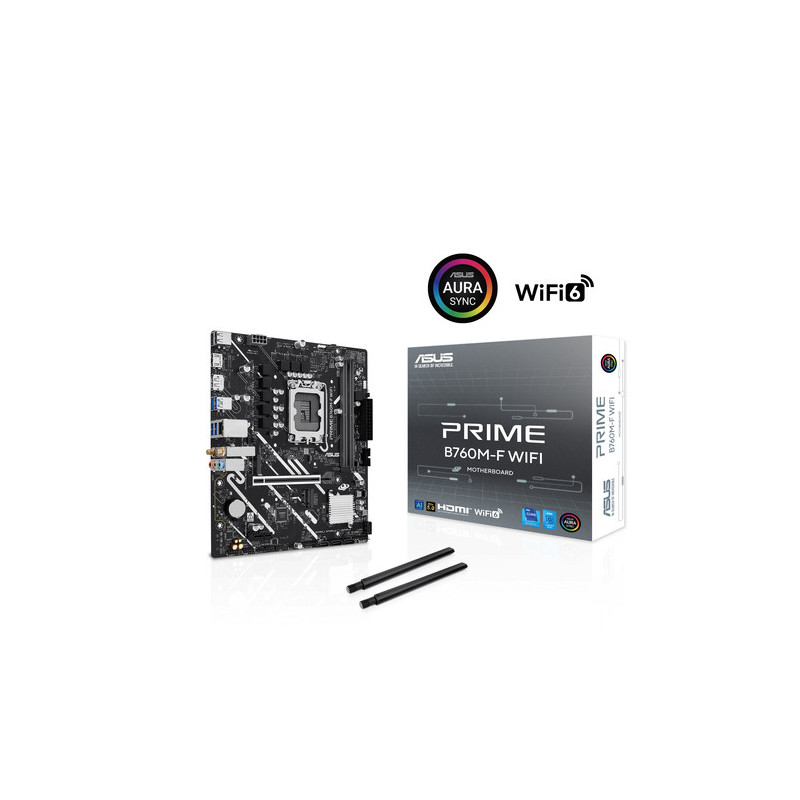

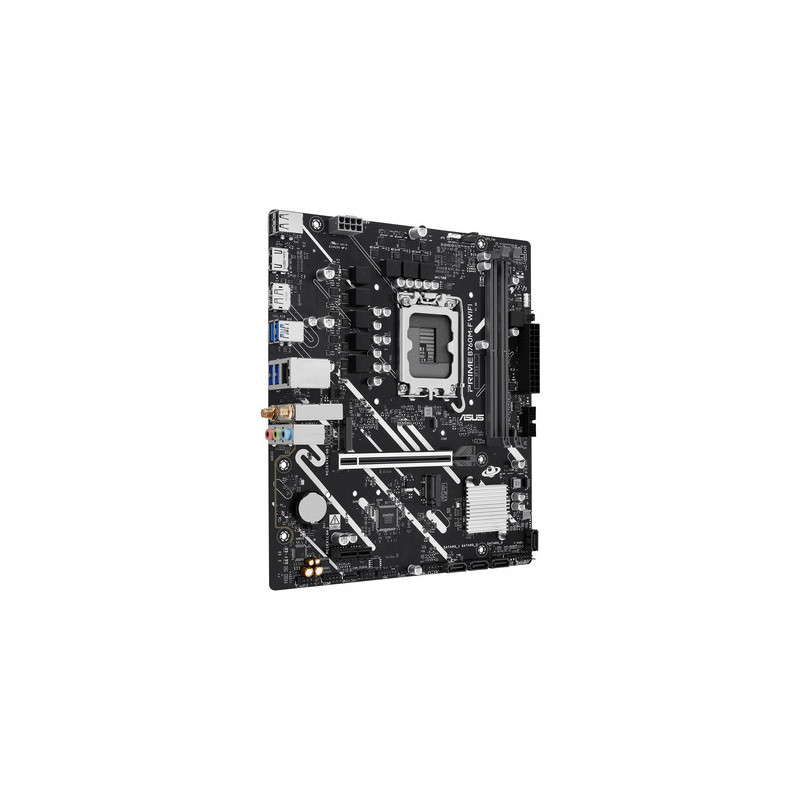

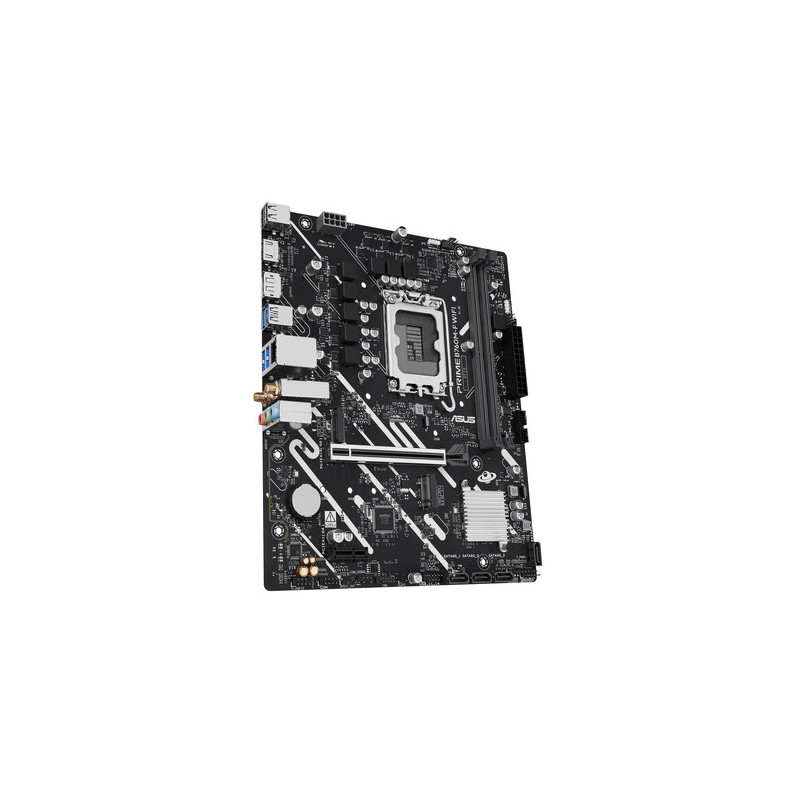

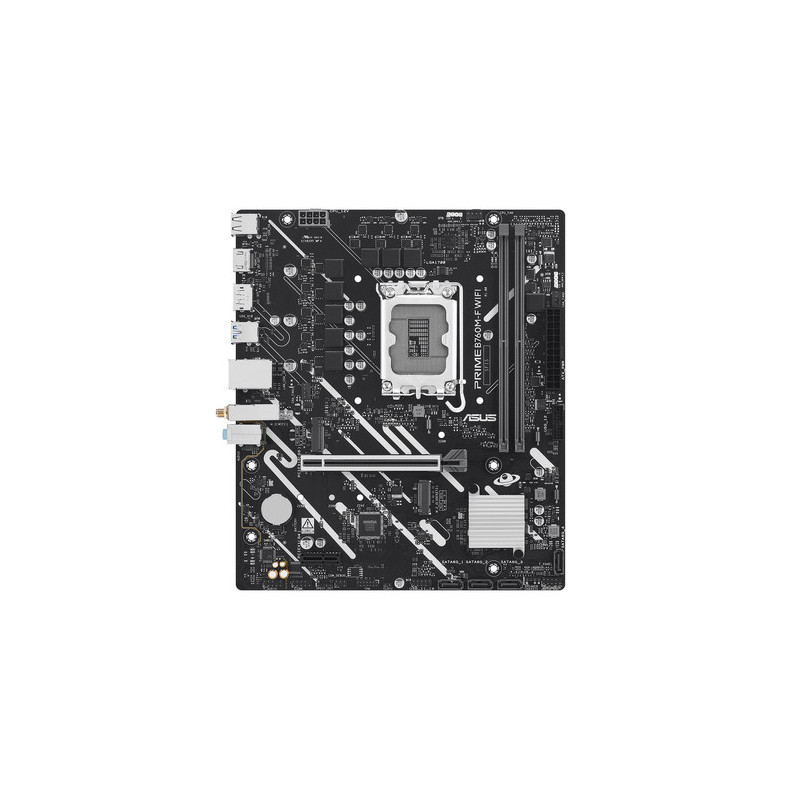

Pagrindinė plokštė Asus PRIME B760M-F WIFI

ASUS PRIME B760M-F WIFI, Intel® B760 LGA 1700 micro-ATX pagrindinė plokštė su PCIe 5.0, dviem PCIe 4.0 M.2 lizdais, DDR5, WiFi 6, Realtek 1Gb Ethernet, DisplayPort, HDMI™, SATA 6 Gbps, priekinis USB 5Gbps prievadas, „Aura Sync“
Parengtas pažangiam dirbtinio intelekto kompiuteriui: sukurtas dirbtinio intelekto skaičiavimo ateičiai, turintis galią ir ryšį, reikalingą reiklioms dirbtinio intelekto programoms
Intel® LGA 1700 lizdas: paruoštas 14th, 13th ir 12th kartos Intel® procesoriai
Itin spartus ryšys: PCIe 5.0, du PCIe 4.0 M.2 lizdai, „Realtek 1Gb Ethernet“ ir priekinis USB 5Gbps palaikymas
Visapusiškas aušinimas: PCH radiatorius, hibridinės ventiliatorių jungtys ir „Fan Xpert 2+“
„Aura Sync“ RGB apšvietimas: integruotos adresuojamos RGB 2 kartos jungtys RGB LED juostelėms, lengvai sinchronizuojamos su „Aura Sync“ palaikančia įranga
Dvipusis dirbtinis intelektas Noise Atšaukimas: sumažina foninį garsą noise iš mikrofono ir audio išvestis, skirta krištolo skaidrumo komunikacijai žaidimuose ar video konferencijose
Modelis
PRIME B760M-F WIFI
CPU
Intel® Lizdas LGA1700, skirtas Intel® Core™ 14th ir 13th kartos procesoriams, Intel® Core™ 12th kartos, Pentium® Gold ir Celeron® Procesoriai*
Palaiko Intel® „Turbo Boost Technology 2.0“ ir Intel® „Turbo Boost Max Technology 3.0“**
* CPU palaikomų įrenginių sąrašą žr. https://www.asus.com/support/download-center/.
** Intel® „Turbo Boost Max Technology 3.0“ palaikymas priklauso nuo CPU tipo.
Lustų rinkinys
Intel® B760 Lustų rinkinys
Atmintis
2 x DIMM lizdai, Max. 96GB, DDR5
8000(OC)/7800(OC)/7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600/5400/5200/5000/4800 Ne ECC, nebuferinė atmintis*
Dviejų kanalų atminties architektūra
Palaiko Intel® Extreme Atminties profilio (XMP) atminties modulį
* Palaikomi atminties tipai, duomenų perdavimo sparta (greitis) ir DRAM modulių skaičius skiriasi priklausomai nuo procesoriaus ir atminties konfigūracijos. Daugiau informacijos rasite procesoriaus / atminties palaikymo sąraše, esančiame informacijos svetainės product skirtuke „Palaikymas“ arba apsilankykite https://www.asus.com/support/download-center/. Koregavimai bus atliekami atsižvelgiant į rinkoje esančių masinės gamybos atminties gaminių specifikacijas.
Grafika
1 x DisplayPort**
1 x HDMI™ port***
* Grafikos specifikacijos gali skirtis priklausomai nuo procesoriaus tipo. Dėl atnaujinimų žr. www.intel.com.
** Palaiko max. 4K@60Hz, kaip nurodyta DisplayPort 1.4.
*** Palaiko 4K@30Hz, kaip nurodyta HDMI 1.4.
Išplėtimo lizdai
Intel® „CoreTM“ procesoriai (14th ir 13th ir 12th kartos)
1 x PCIe 5.0 x16 lizdas
Intel® B760 Lustų rinkinys
1 x PCIe 4.0 x1 slot
– Norėdami įsitikinti įdiegto įrenginio suderinamumu, žr. https://www.asus.com/support/, kuriame pateikiamas palaikomų periferinių įrenginių sąrašas.
Storage
Total palaiko 2 x M.2 lizdus ir 4 x SATA 6Gb/s prievadus*
Intel® Core™ procesoriai (14th ir 13th ir 12th kartos)
M.2_1 lizdas (M raktas), 2280 tipas (palaiko PCIe 4.0) x4 režimas)
Intel® B760 Chipset
M.2_2 lizdas (M klavišas), tipas 2242/2260/2260/2260/2242/2260/2260/2242/2260/2242/2260/2242/2260/2242/2260/2242/2260/2242/2260/2242/2260/2242/2260/2242/2260/2280 AITK_0_7_0 režimas)
4 x SATA 6Gb/s prievadas
* Intel® Rapid Saugojimo technologija palaiko SATA RAID 0/1/5/10.__MI_BR_____Ethernet_5_1_BR_0 1 x Realtek 1Gb Ethernet
ASUS LANGuard
Belaidis ryšys ir „Bluetooth“
„Wi-Fi 6“
1x1 „Wi-Fi 6“ (802.11ax)
Palaiko 2.4/5GHz dažnių juostą
„Bluetooth®“ v5.3*
* „Bluetooth“ versija gali skirtis, naujausias specifikacijas rasite „Wi-Fi“ modulio gamintojo svetainėje.
USB
Galinis USB (Total 6 prievadai)
4 x USB 5Gbps prievadai (4 x A tipo)
2 x USB 2.0 prievadai (2 x A tipo)
Priekinis USB (Total 4 prievadai)
1 x USB 5Gbps antraštė, palaiko 2 papildomus USB 5Gbps prievadus
1 x USB 2.0 antraštė, palaiko 2 papildomus USB 2.0 prievadus
Audio
„Realtek 7.1“ erdvinis garsas, didelės raiškos Audio CODEC*
- Palaiko: Lizdo aptikimas, kelių srautų perdavimas, priekinio skydelio lizdo perprogramavimas
- Palaiko iki 24-Bit/192 kHz atkūrimą
Audio Funkcijos
- Audio Ekranavimas
- Premium audio kondensatoriai
- Specialūs audio PCB sluoksniai
* Norint palaikyti 7.1 erdvinio garso audio išvestį, reikalingas korpusas su HD audio moduliu priekiniame skydelyje.
Galinio skydelio įvestis/išvestis Prievadas
4 x USB 5Gbps prievadas (4 x A tipo)
2 x USB 2.0 prievadas (2 x A tipo)
1 x HDMI™ port
1 x DisplayPort
1 x „Wi-Fi“ modulis
1 x „Realtek“ 1Gb Ethernet port
3 x Audio lizdai
Vidinės įvesties/išvesties jungtys
Su ventiliatoriumi ir aušinimu susiję
1 x 4-pin CPU ventiliatoriaus lizdas
2 x 4-pin Korpuso ventiliatoriaus lizdai
Maitinimo jungtys
1 x 24-pin Pagrindinė maitinimo jungtis
1 x 8-pin +12V CPU maitinimo jungtis
Atminties jungtys
2 x M.2 lizdas (M raktas)
4 x SATA 6Gb/s prievadai
USB
1 x USB 5Gbps lizdas palaiko 2 papildomus USB 5Gbps prievadai
1 x USB 2.0 antraštė, palaikanti 2 papildomus USB 2.0 prievadus
Įvairūs
2 x adresuojami RGB Gen 2 antraštės
1 x išvalyta CMOS antraštė
1 x COM Port antraštė
1 x priekinis skydelis Audio antraštė (F_AUDIO)
1 x S/PDIF išvesties antraštė
1 x garsiakalbio antraštė
1 x SPI TPM antraštė (14-1pin)
1 x 10-1 kontaktų priekinis Skydelio sistemos antraštė
Specialios funkcijos
ASUS 5X APSAUGA III
- DIGI+ VRM
- LANGuard
- Apsauga nuo viršįtampių
- SafeSlot
- Nerūdijančio plieno galinė įvestis/išvestis
ASUS Q-Design
- Q-DIMM
- Q-LED Core
- Q-Slot
ASUS EZ DIY
- „ProCool“
ASUS Šilumos sprendimas
- Aliuminio radiatoriaus konstrukcija
„Aura Sync“
- Adresuojamos RGB 2 kartos jungtys
Programinės įrangos funkcijos
ASUS Išskirtinė programinė įranga
„Armory Crate“
- „Aura Sync“
- „Fan Xpert 2+“
- Dvipusis dirbtinis intelektas Noise Atšaukimas
Dirbtinio intelekto paketas 3
- DIGI+ VRM
- Kompiuterio valiklis
ASUS DriverHub
-ASUS CPU-Z
Norton 360 Deluxe (60 dienų nemokama bandomoji versija)
WinRAR (40 dienų nemokama bandomoji versija)
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ režimas
* Daugiau programinės įrangos funkcijų rasite asus palaikymo svetainėje arba adresu www.asus.com/support, kur pateikiama papildomos informacijos.
BIOS
128 Mb „Flash ROM“, UEFI AMI BIOS
Valdymo galimybės
WOL by PME, PXE
Priedai
Kabeliai
2 x SATA 6Gb/s kabeliai
Įvairūs
1 x ASUS Judanti „Wi-Fi“ antena
1 x įvesties/išvesties skydas
2 x M.2 inkarai
Dokumentacija
1 x Quick pradžios vadovas
Operacinė sistema
„Windows® 11“, „Windows® 10“ 64-bit_
Korpuso tipas
micro-ATX Formos koeficientas
9,6 colio x 8,3 colio (24.4cm x 21.1cm)
