ASUS ROG STRIX X870-F GAMING WIFI Motherboard / AMD AM5

ROG STRIX X870-F ŽAIDIMŲ WIFI — Aiškus techninis aprašymas

Produkto apžvalga

„ROG Strix X870-F Gaming WiFi“ skirtas AMD Ryzen ™ 9000 serijos stalinių kompiuterių procesoriams, derinant tvirtą maitinimo konstrukciją ir dirbtinio intelekto funkcijas su naujos kartos ryšiu. Jis siūlo du USB4 prievadus, „Wi-Fi 7“ ir didelės spartos DDR5 palaikymą – sukurtas didelio našumo žaidimams ir reiklioms dirbtinio intelekto apkrovoms.

Modelis

•


  Modelio pavadinimas: ROG STRIX X870-F ŽAIDIMŲ WIFI




CPU ir mikroschemų rinkinys

•


  CPU lizdas: AM5





•


  Palaikomos procesorių šeimos: AMD Ryzen™ 3 / 5 / 7 / 9





•


  Lustų rinkinys: AMD X870




Atmintis

•


  Atminties tipas: DDR5





•


  Atminties lizdai: 4 × DDR5





•


  Maksimali atmintis: 192 GB





•


  Atminties greitis (nurodytas): iki 8000 MHz




Plėtra ir saugojimas

Išplėtimo lizdai

•


  PCIe: 1 × PCIe 5.0 x16, 2 × PCIe 4.0 x16





•


  M.2: 4 × M.2





•


  DARBO VALANDOS: iki 2 SATA įrenginių




Disko sąsajos detalės

•


  M.2 / SATA: Palaiko 4 × M.2 lizdus ir 2 × SATA 6Gb/s prievadus




Su AMD Ryzen 9000 ir 7000 serijos procesoriais

•


  M.2_1 (M raktas): 2242/2260/2280 – PCIe 5.0 x4





•


  M.2_2 (M-klavišas): 2242/2260/2280/22110 – PCIe 5.0 x4




Su AMD Ryzen 8000 serijos procesoriais

•


  M.2_1 (M raktas): 2242/2260/2280 – PCIe 4.0 x4/x2





•


  M.2_2 (M-klavišas): 2242/2260/2280/22110 — nepalaikoma




Per AMD X870 lustų rinkinį

•


  M.2_3 (M-klavišas): 2280 – PCIe 4.0 x4





•


  M.2_4 (M raktas): 2280 – PCIe 4.0 x4





•


  DARBO VALANDOS: 2 × SATA 6Gb/s




RAID

•


  RAID palaikymas: Taip ( AMD RAIDXpert2 ; PCIe RAID 0/1/5/10 ir SATA RAID 0/1)





  •


    Pastaba: RAID 5 palaikomas tik su AMD Ryzen 9000 serijos procesoriais.








Pralaidumo bendrinimo pastabos

•


  Jei M.2_2 yra apgyvendintas, PCIEX16 (Gen5) bėga ties x8.





•


  Jei M.2_3 yra apgyvendintas, PCIEX16 (Gen4) yra neįgalus.





•


  Su „Ryzen 8000“ serija procesoriai, M.2_2 yra neįgalus.




Ekrano išvestys

•


  1 × DisplayPort: up to 8K@30Hz (DP 1.4)





•


  1 × HDMI: up to 4K@60Hz (HDMI 2.1)





•


  2 × USB4 ( 40Gbps ) C tipas: Palaikoma ekrano išvestis iki 4K@60Hz (DP 1.4a )





•


  Ekrano palaikymas priklauso nuo procesoriaus / grafikos konfigūracijos.




Garsas

•


  Garso kodekas: ROG SupremeFX 7.1 erdvinis garsas, Realtek ALC4080





•


  Signalo ir triukšmo santykis (SNR): 120 dB (atkūrimas), 110 dB (įrašymas)





•


  Priekinis skydelis: iki 32-bit / 384 kHz atkūrimo





•


  Savybės: „SupremeFX“ ekranavimas, „Savitech SV3H712 “ stiprintuvas, galinis optinis S/PDIF, aukščiausios kokybės kondensatoriai, garso ekranavimas





•


  Pastaba: Galinė LINE OUT jungtis nepalaiko erdvinio garso; erdviniam garsui naudokite priekinio skydelio garso lizdus arba USB garso įrenginį.




Tinklai

Ethernet

•


  1 × Intel 2.5Gb Ethernet + ASUS LANGuard




„Wi-Fi“ ir „Bluetooth“

•


  „Wi-Fi 7“ ( 802.11be ), 2 × 2: palaiko 2,4/5/6 GHz dažnius





•


  Iki 6,5 Gb/s („Wi-Fi 7“, 320 MHz)





•


  „Bluetooth“: v5.4 (versija gali skirtis)





•


  OS pastaba: norint naudoti visas „Windows 11 Wi-Fi 7“ funkcijas, reikalinga 24H2 arba naujesnė versija; „Windows 10“ tvarkyklių prieinamumas gali skirtis.




USB

•


  Galiniai USB prievadai: 12





•


  Integruotos USB jungtys / prievadai: 9





•


  USB kartos (išvardytos):





  •


    8 × USB 3.0 / 3.1 Gen1 / 3.2 Gen1





  •


    9 × USB 3.1 / 3.1 Gen2 / 3.2 Gen2









•


  USB4: 2 × USB4 Type-C ( 40Gbps )

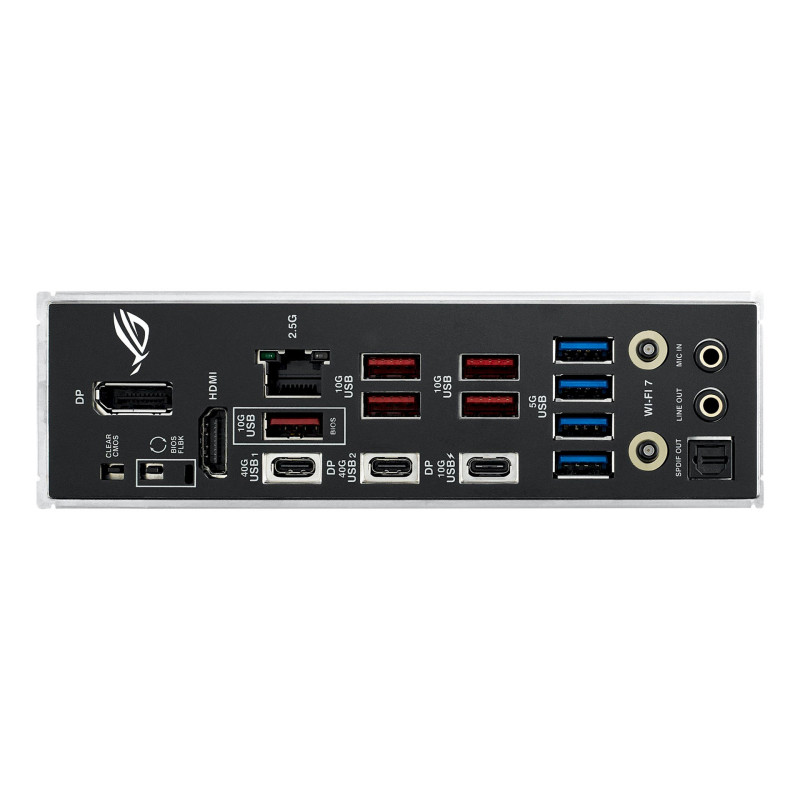

Išorinės jungtys (galinės įvesties/išvesties) – kaip nurodyta

•


  HDMI, „DisplayPort“, RJ-45, optinis S/PDIF





•


  USB prievadai, įskaitant USB Type-C ir dvigubą USB4 Type-C





•


  CMOS išvalymo mygtukas, BIOS perrašymo mygtukas





•


  Garsas: Linijinis išėjimas (priekyje), mikrofonas (priekyje)




Vidinės antgaliai ir jungtys (plokštėje) – kaip nurodyta

•


  CPU ventiliatoriaus lizdas ( 4-pin ), CPU/vandens siurblio lizdas ( 4-pin ), CPU OPT ventiliatoriaus lizdas ( 4-pin )





•


  5 × korpuso ventiliatorių lizdai ( 4-pin )





•


  Priekinio skydelio garso antraštė, sistemos skydelio antraštė, korpuso įsilaužimo antraštė





•


  1 × vidinė USB-C jungtis, 2 × USB 2.0/1.1 jungtys, 2 × USB 3.0 jungtys





•


  4 × M.2, 2 × SATA III 6Gb/s





•


  Galia: 1 × 8-pin 12V, 1 × 24-pin ATX





•


  Papildoma įranga: CPU režimo jungiklis, terminio jutiklio jungtis, CPU/DRAM viršįtampio trumpiklis, 3 × adresuojami LED lizdai




BIOS

•


  256 Mb „Flash ROM“, UEFI AMI BIOS




Formas ir dydis

•


  Formos koeficientas: ATX





•


  Matmenys: 30,5 × 24,4 cm




Spalva

•


  Titano pilka

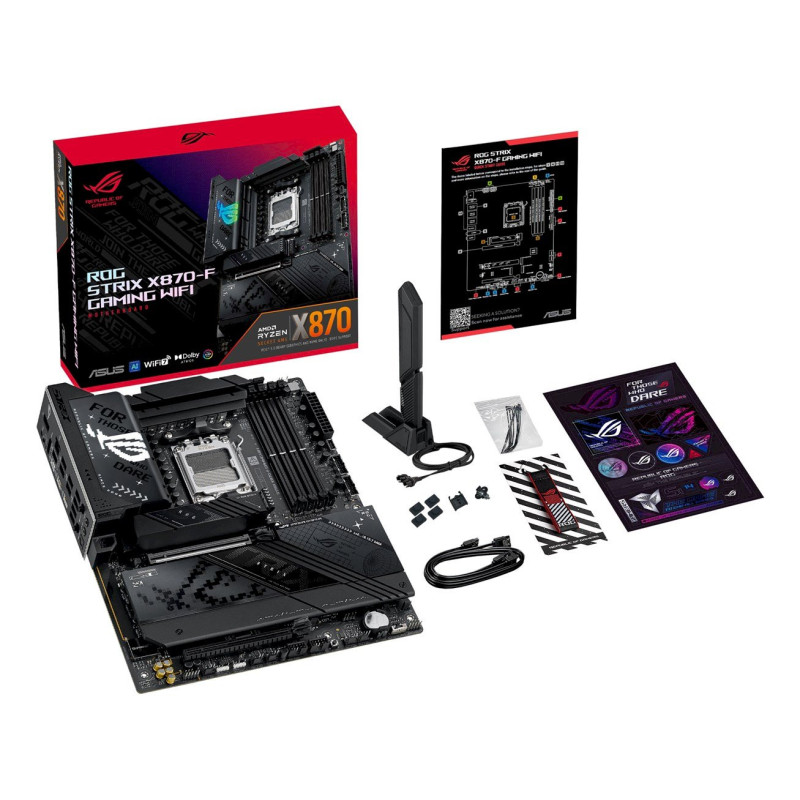

Pridedami priedai

•


  2 × SATA 6Gb/s laidai





•


  M.2 22110 termopatas





•


  ASUS „WiFi Q“ antena





•


  Kabelių raištelių pakuotė





•


  M.2 Q tipo užsegimo pakuotė, M.2 Q tipo slankiojančioji pakuotė





•


  ROG raktų pakabukas, ROG Strix lipdukai





•


  4 × M.2 guminiai paketai





•


  Greito paleidimo vadovas
