ASUS ROG CROSSHAIR X870E DARK HERO WIFI7 ATX Pagrindinė plokštė AM5 HDMI / USB4

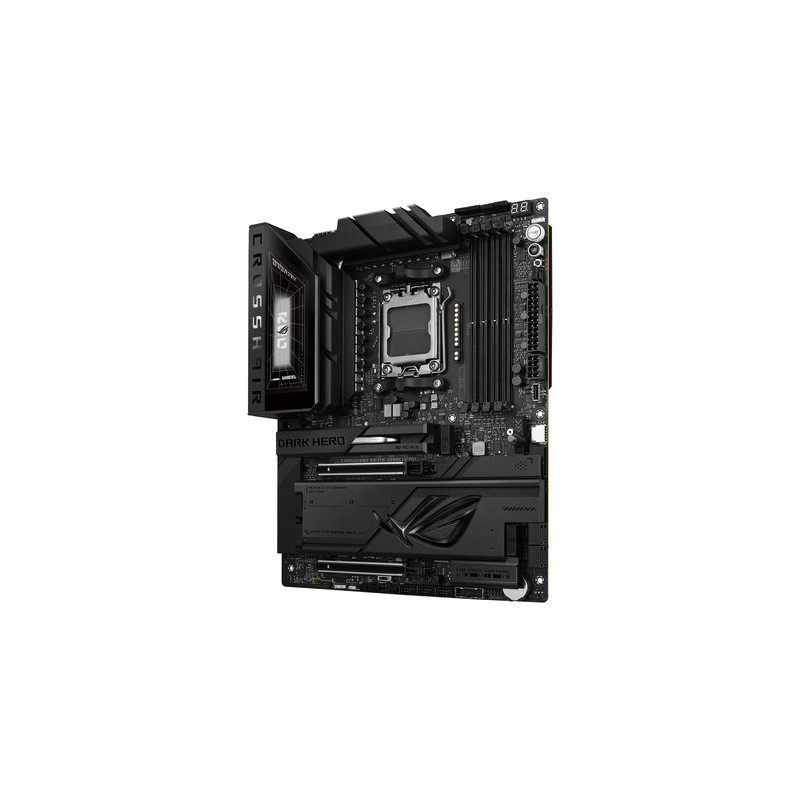

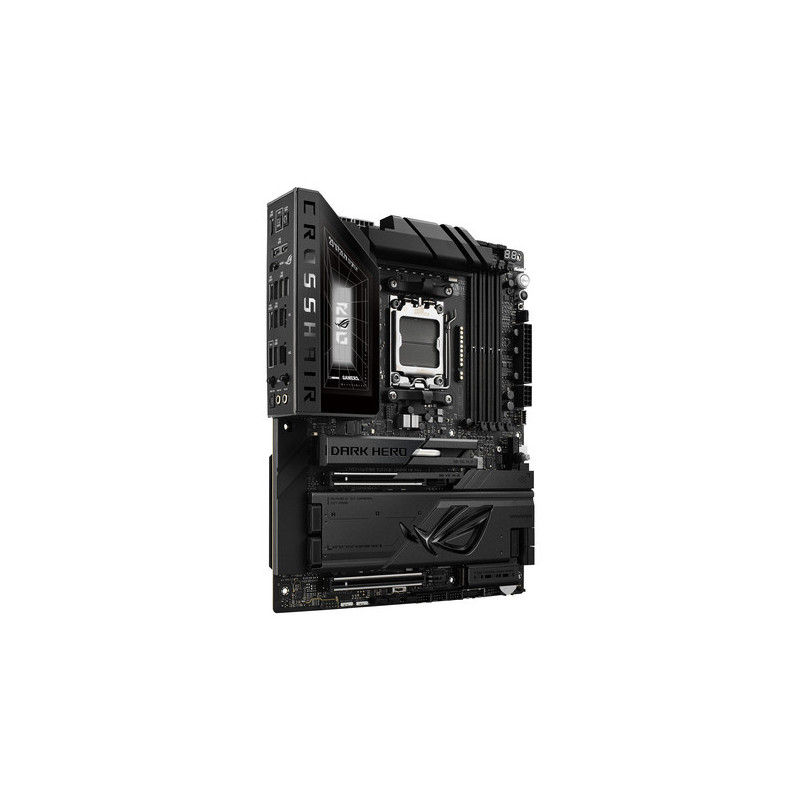

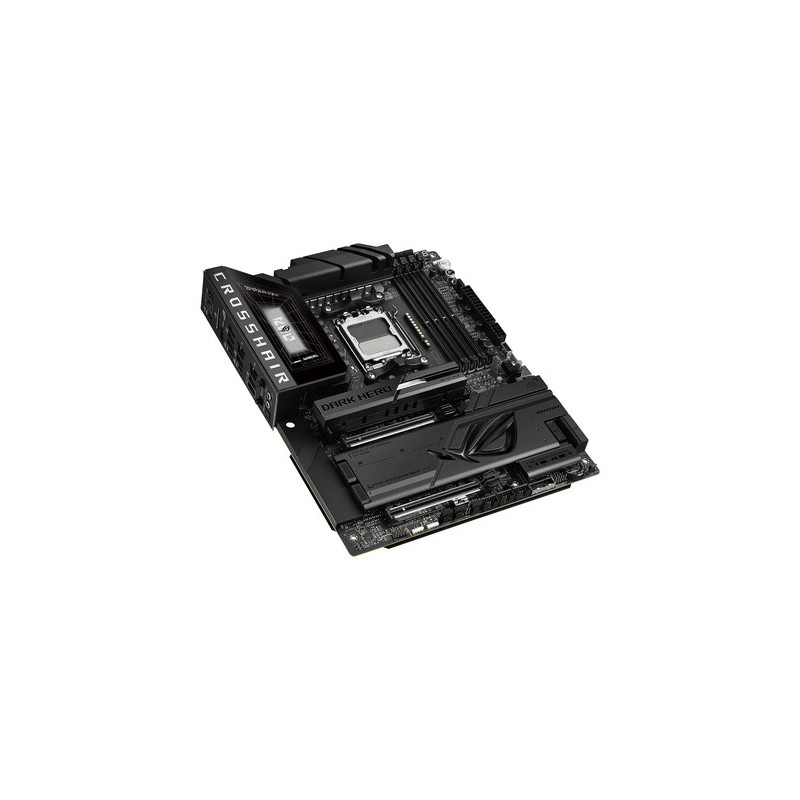

ROG CROSSHAIR X870E DARK HERO
Logo Ryzen AMDLogo lustų rinkinys X870Logo AI PCLogo Adobe 1 mesio
ROG Crosshair X870E Dark Hero plokštė, pasižyminti elegantišku, padoriu juodu dizainu, užtikrina išvystytą našumą aukščiausios klasės kompiuteriams.
Pasižymi tvirtu 20+2+2 maitinimo lygio dizainu, palaiko didelės spartos atmintį DDR5 ir naujausią PCIe® 5.0 ryšį.
Siūlo penkis integruotus M.2 SSD aušintuvų lizdus, įskaitant 3D VC M.2 aušintuvą, skirtą pažangiam šiluminiam našumui, rites su „Realtek 10G Ethernet“ ir USB4® prievadais, skirtais naujos kartos ryšiui.
Išskirtinė dirbtinio intelekto technologija iš įmonės ASUS – „Polymo Lighting II“ papildo išmaniojo įkrovimo platformą švaria ir aukščiausios kokybės estetika.
Modelis
ROG CROSSHAIR X870E DARK HERO
CPU
AMD Lizdas AM5, skirtas AMD Ryzen™ 9000, 8000 ir 7000 serijos stalinių kompiuterių procesoriams*
Atmintis
4 x DIMM lizdai, max. 256GB, DDR5
Palaiko iki
8600+MT/s(OC)**/8200+MT/s(OC)*** su „Ryzen™ 9000“ serijos procesoriais,
9600+MT/s(OC)**/9200+MT/s(OC)*** su „Ryzen™ 8000“ serijos procesoriais,
8000+MT/s(OC)**/8000+MT/s(OC)*** su „Ryzen™ 7000“ serijos procesoriais,
ECC ir ne ECC, nebuferiniai DIMM*"
Dviejų kanalų atminties architektūra
Palaiko AMD Išplėstinius spartinimo profilius (EXPO™)
Palaiko DIMM ir DIMM pritaikymą Pro
„NitroPath DRAM“ technologija
ASUS Patobulintas atminties profilis (AEMP)
* Palaikomi atminties tipai, duomenų perdavimo sparta (greitis) ir DRAM modulių skaičius skiriasi priklausomai nuo procesoriaus ir atminties konfigūracijos. Daugiau informacijos rasite procesoriaus / atminties palaikymo sąraše, esančiame informacinės svetainės product skirtuke „Palaikymas“ arba apsilankę https://www.asus.com/support/download-center/. Koregavimai bus atliekami atsižvelgiant į rinkoje esančių masinės gamybos atminties gaminių specifikacijas.
* Ne ECC, nebuferizuota DDR5 atmintis palaiko „On-Die ECC“ funkciją.
** Max Rankinis spartinimas: pasiekiamas naudojant pažangią BIOS konfigūraciją ir galbūt specializuotą aparatinę įrangą. Išlaikyta. AIDA64 atminties etalonas šiuo dažniu, tikrinant skaitymo / rašymo pralaidumą. Rezultatai gali skirtis priklausomai nuo sistemos komponentų.
*** XMP/EXPO/AEMP profiliai: norint nustatyti nominalų atminties modulių greitį, reikia nustatyti BIOS našumo profilį. Rezultatai gali skirtis priklausomai nuo sistemos komponentų ir jiems gali turėti įtakos, kai naudojami keturi DIMM lizdai. XMP/EXPO/AEMP profilio nustatymus rasite apsilankę https://rog.asus.com/support/faq/1042256/
Grafika
1 x HDMI™ port*
2 x USB4® (40Gbps) prievadai palaiko USB Type-C® ekrano išvestis***
* Prieinama tik procesoriuose su integruota grafika. Grafikos specifikacijos gali skirtis priklausomai nuo procesoriaus tipo. Žr. AMD CPU specifikacijos.
*Palaiko 4K@60Hz, kaip nurodyta HDMI 2.1.
**Palaiko max. 4K@60Hz, kaip nurodyta DisplayPort 1.4a
***„Type-C®“ port ekrano funkcija priklauso nuo procesoriaus arba vaizdo plokštės palaikomos skiriamosios gebos. Daugiau informacijos rasite product vadove.
Išplėtimo lizdai
AMD Ryzen™ 9000 ir 7000 serijos stalinių kompiuterių procesoriai*
2 x PCIe 5.0 x16 lizdai (palaiko x16 arba x8/x8 režimus)**
AMD Ryzen™ 8700, 8600 ir 8400 serijos stalinių kompiuterių procesoriai*
2 x PCIe 4.0 x16 lizdai (palaiko tik PCIEx16(G5)_1 ir total pralaidumą x8, PCIEx16(G5)_2 veiks su PCIe 3.0 x4)
AMD Ryzen™ 8500 ir 8300 serijos stalinių kompiuterių procesoriai Procesoriai*
2 x PCIe 4.0 x16 lizdas (palaiko tik PCIEx16(G5)_1 ir total pralaidumą x4, PCIEx16(G5)_2 veiks su PCIe 3.0 x4)
* Prašome patikrinti PCIe bifurkacijos lentelę palaikymo svetainėje (https://www.asus.com/support/FAQ/1037507/).
* Specifikacijos skiriasi priklausomai nuo procesoriaus tipo.
** Kai PCIEX16_1 veikia su PCIe 5.0 x16, PCIEX16_2 veiks su PCIe 3.0 x4. Pralaidumą galima keisti BIOS.
– Norėdami užtikrinti įdiegto įrenginio suderinamumą, žr. https://www.asus.com/support/, kuriame pateikiamas palaikomų įrenginių sąrašas.
Saugykla
Palaiko 5 x M.2 lizdus ir 4 x SATA 6Gb/s prievadą
AMD Ryzen™ 9000 ir 7000 serijos stalinių kompiuterių procesoriai
M.2_1 lizdas (M raktas), 2242/2260/2280/22110 tipas (palaiko PCIe 5.0 x4 režimą)
M.2_2 lizdas (M raktas), 2242/2260/2280 tipas (palaiko PCIe 5.0 x4 režimą)*
AMD Ryzen™ 8700, 8600 ir 8400 serijos stalinių kompiuterių procesoriai
M.2_1 lizdas (M raktas), 2242/2260/2280/22110 tipas (palaiko PCIe 4.0 x4 režimą)
M.2_2 lizdas (M raktas), 2242/2260/2280 tipas (palaiko PCIe 4.0 x4 režimą) režimas)*
AMD Ryzen™ 8500 ir 8300 serijos stalinių kompiuterių procesoriai
M.2_1 lizdas (M raktas), 2242/2260/2280/22110 tipas (palaiko PCIe 4.0 x4 režimas)
M.2_2 lizdas (M raktas), 2242/2260/2280 tipas (nepalaiko)
AMD X870E Lustų rinkinys
M.2_3 lizdas (M raktas), 2242/2260/2280 tipas (palaiko PCIe 4.0 x4 režimas)
M.2_4 lizdas (M raktas), 2242/2260/2280 tipas (palaiko PCIe 4.0 x4 režimą)
M.2_5 lizdas (M raktas), 2230 tipas (palaiko PCIe 4.0 x2 režimą)
2 x SATA 6Gb/s prievadai
ASMedia ASM1162 Valdiklis
2 x SATA 6Gb/s prievadai
* USB 40Gbps C tipo prievadas galiniame skydelyje ir M.2_2 lizdas dalijasi PCIe 5.0 x4 pralaidumu. Abu veikia PCIe 5.0 x2, kai įrenginys įdiegtas M2_2 lizde. BIOS galite perjungti M2_2 į PCIe 5.0 x4, tačiau tai išjungs USB 40Gbps C tipo prievadą.
RAID palaikymas
AMD RAIDXpert2 Technologija
Ryzen™ 9000 ir 8000 bei 7000 serijos procesoriai: RAID 0/1/5/10*
* SATA prievadas iš ASM1162 nepalaiko RAID
Ethernet
1 x Realtek 10Gb Ethernet
1 x Realtek 5Gb Ethernet
ASUS LANGuard
Belaidis ryšys ir „Bluetooth“
„Wi-Fi 7“ (MediaTek MT7927)
2x2 „Wi-Fi 7*“ (802.11be)
Palaiko 2.4/5/6GHz dažnių juosta**
Palaiko „Wi-Fi 7“ 320MHz pralaidumas
„Bluetooth®“ v5.4 (palaiko LE Audio)***
*„Wi-Fi“ funkcijos gali skirtis priklausomai nuo operacinės sistemos
„Windows 11“ sistemoje, norint naudotis visomis „Wi-Fi 7“ funkcijomis, reikės 24H2 arba naujesnės versijos, o „Windows 11“ 21H2/22H2/23H2 palaiko tik „Wi-Fi“ 6E.
Jei naudojate „Windows 10“, atkreipkite dėmesį, kad tvarkyklės nėra. Daugiau informacijos rasite „Wi-Fi“ lustų rinkinio tiekėjo svetainėje.
** „Wi-Fi“ 6GHz dažnių juostos ir pralaidumo reglamentai skirtingose šalyse gali skirtis.
*** „Bluetooth®“ versija gali skirtis. Naujausias specifikacijas rasite „Wi-Fi“ modulio gamintojo svetainėje.
USB
Galinis USB (Total 11 prievadų)
2 x USB4® (40Gbps) prievadai (2 x USB Type-C®)
9 x USB 10Gbps jungtys (6 x A tipo + 3 x USB Type-C®)
Priekinis USB (Total 12 prievadų)
1 x USB 20Gbps jungtis (palaiko USB Type-C® iki 60W PD/QC4)**
1 x USB 20Gbps jungtis (palaiko USB Type-C®)*
2 x USB 5Gbps jungtys, palaikančios 4 papildomus USB 5Gbps prievadus
3 x USB 2.0 jungtys, palaikančios 6 papildomus USB 2.0 prievadus
* USB Type-C® maitinimo išvestis: max. 5V/3A
**USB Type-C® maitinimo išvestis: 5/9/15/20V max. 3A, PPS:3.3-21V max. 3A
Audio
ROG SupremeFX 7.1 erdvinis garsas, didelės raiškos Audio KODEKAS ALC4082**
- Priekinių ir galinių ausinių išėjimų impedanso jutiklis
- Palaiko: Lizdo aptikimą, Kelių srautų perdavimas, priekinio skydelio mikrofono lizdo perprogramavimas
- Aukštos kokybės 120 dB SNR stereo atkūrimo išvestis ir 110 dB SNR įrašymo įvestis
- Palaiko iki 32-Bit/384 kHz atkūrimą priekiniame skydelyje"
Audio Savybės
- „SupremeFX“ ekranavimo technologija
- ESS® ES9219 QUAD DAC
- Gold padengti audio lizdai
- Galinis optinis S/PDIF išėjimas port_
- Premium audio kondensatoriai
* Norint palaikyti 7.1 erdvinio garso audio išvestį, reikalingas korpusas su HD audio moduliu priekiniame skydelyje.
** LINE OUT port galiniame skydelyje nepalaiko erdvinio audio. Jei wish ketinate naudoti erdvinį audio, būtinai connect prijunkite savo audio išvesties įrenginį prie audio lizdo, esančio korpuso priekiniame skydelyje, arba naudokite USB sąsajos audio įrenginį.
Galinio skydelio įvesties/išvesties prievadas
2 x USB4® (40Gbps) prievadai (2 x USB Type-C®)
9 x USB 10Gbps jungtys (6 x A tipo + 3 x USB Type-C®)
1 x HDMI™ port
1 x „Wi-Fi“ modulis
1 x „Realtek“ 10Gb Ethernet port
1 x „Realtek“ 5Gb Ethernet port
2 x Gold padengti audio lizdai
1 x optinė S/PDIF išvestis port
1 x BIOS „FlashBack™“ mygtukas
1 x CMOS išvalymo mygtukas
Vidinė įvestis/išvestis Jungtys
Ventiliatoriaus ir aušinimo jungtis
1 x 4-pin CPU ventiliatoriaus jungtis
1 x 4-pin CPU OPT ventiliatoriaus jungtis
1 x 4-pin AIO siurblio jungtis
4 x 4-pin Korpuso ventiliatoriaus jungtys
1 x W_PUMP+ jungtis
1 x AIO Q jungtis
Maitinimo jungtis
1 x 24-pin Pagrindinė maitinimo jungtis
2 x 8-pin +12V CPU maitinimo jungtis
1 x 8-pin PCIe maitinimo jungtis
Su saugykla susiję dalykai
5 x M.2 lizdas (M raktas)
4 x SATA 6Gb/s prievadas
USB
2 x USB 20Gbps jungtys (palaiko USB Type-C®)
2 x USB 5Gbps antraštės, palaikančios 4 papildomus USB 5Gbps prievadus
3 x USB 2.0 antraštės palaiko 6 papildomus USB 2.0 prievadus
Įvairūs
3 x adresuojami Gen2 antraštės
1 x PCIe režimo keitimo jungiklis
1 x „FlexKey“ mygtukas
1 x priekinio skydelio Audio antraštė (F_AUDIO)
1 x bandymo pakartotinai mygtukas
1 x pradžios mygtukas
1 x 10-1 kontaktų sistemos skydelio antraštė
1 x terminio jutiklio antraštė
1 x LN2 Režimo trumpiklis
Specialios savybės
Asinchroninis laikrodis
Extreme OC rinkinys
- „FlexKey“ mygtukas
- LN2 Režimas
- „Pakartotinio bandymo“ mygtukas
- „Pradėti“ mygtukas
Extreme Variklis „Digi+“
- 10K Juodi metaliniai kondensatoriai
- „MicroFine“ lydinio droselis
ASUS „Q-Design“
- M.2 Q-Latch
- M.2 Q-Release
- M.2 Q-Slide
- PCIe lizdas Q-Release (su PCIe SafeSlot)
- Q-Antenna
- Q-Code
- Q-Connector
- Q-Dashboard
- Q-LED (CPU [red], DRAM [geltona], VGA [balta], įkrovos įrenginys [geltonai žalia])
- Q-Slot
ASUS Terminis sprendimas
- 1 x DDR5 ventiliatoriaus laikiklis
- 1 x ROG asistuojantis ventiliatorius (60mm)
- 3D VC M.2 Radiatorius
- M.2 radiatoriaus plokštė
- M.2 radiatorius
- VRM radiatoriaus konstrukcija
- Metalinė plokštė
ASUS EZ „DIY
“ – Galinė plokštė
– BIOS „FlashBack™“ mygtukas
– CMOS išvalymo mygtukas
– „ProCool II“
– Iš anksto sumontuotas įvesties/išvesties skydelis
– „SafeSlot“
– „SafeDIMM“
„Aura Sync“
– Adresuojamos 2 kartos jungtys
Priekinis skydelis USB 20Gbps su Quick „Charge 4+“ palaikymas
– Palaikymas: iki 60W greitasis įkrovimas ir USB vatų stebėjimas*
– Išvestis: 5/9/15/20V max. 3A, PPS:3.3-21V max. 3A_
- Compatible su PD3.0 ir PPS
* Kad palaikytumėte 60W, įjunkite maitinimo laidą cable į 8-pin PCIe maitinimo jungtį, kitaip bus palaikomas tik 27W.
Programinės įrangos funkcijos
Išskirtinė ROG programinė įranga
- ROG CPU-Z
- Dolby Atmos
- Interneto saugumas (pilna 1-year versija)
- Polymo Lighting II
ASUS Išskirtinė programinė įranga
„Armory Crate“
- „Aura Creator“
- „Aura Sync“
- „Fan Xpert 4“ (su dirbtinio intelekto aušinimu II)
- „GameFirst“
- „WiFi Q-Antenna“
- „MLO Wizard“
ASUS „DriverHub“
- ASUS MB tvarkyklė
- HWiNFO
- ASUS DI Advisor
- AIDA64 Extreme (1 metų pilna versija)
- ASUS GlideX
- USB galios stebėjimo priemonė
- Turbo Vcore
WinRAR (40 dienų nemokama bandomoji versija)
Adobe Creative Cloud (nemokama bandomoji versija)**
UEFI BIOS
Dirbtinio intelekto spartinimo vadovas
Integruotas „WiFi“ tvarkyklės palaikymas
Dirbtinio intelekto talpyklos didinimas
ASUS „EZ DIY“
- ASUS „CrashFree BIOS 3“
- ASUS „EZ Flash 3“
- ASUS „UEFI BIOS EZ Mode“
- ASUS „MyHotkey“
„FlexKey“
* Daugiau programinės įrangos funkcijų rasite asus palaikymo svetainėje arba apsilankę www.asus.com/support, kur pateikiama daugiau informacijos.
** Išsamesnės informacijos apie palaikomus modelius ir regionus, kuriems taikomas šis išpirkimo pasiūlymas, rasite https://www.asus.com/content/asus-offers-adobe-creative-cloud/.
BIOS
64 MB (512Mb)
„Flash ROM“, UEFI AMI BIOS
Valdymo galimybės
WOL per PME
Priedai
Kabeliai
4 x SATA 6Gb/s kabeliai
Papildomas aušinimo rinkinys
1 x DDR5 ventiliatoriaus laikiklis
1 x ROG assistant ventiliatorius (60mm)
1 x Aušinimo komplekto varžtų pakuotė
1 x Terminis padas, skirtas M.2 22110
Įvairūs
1 x ASUS WiFi Q antena
1 x Q jungtis
3 x M.2 Q slankiklių pakuotė
5 x M.2 galinės plokštės guminiai paketai
1 x ROG lipdukai
1 x ROG VIP kortelė
1 x ROG butelis Atidariklis
Dokumentacija
1 x Quick Pradžios vadovas
Operacinė sistema
„Windows 11“
Konstrukcija
ATX Konstrukcija
Matmenys 12 colių x 9,6 colio (30,5 cm x 24,4 cm)
