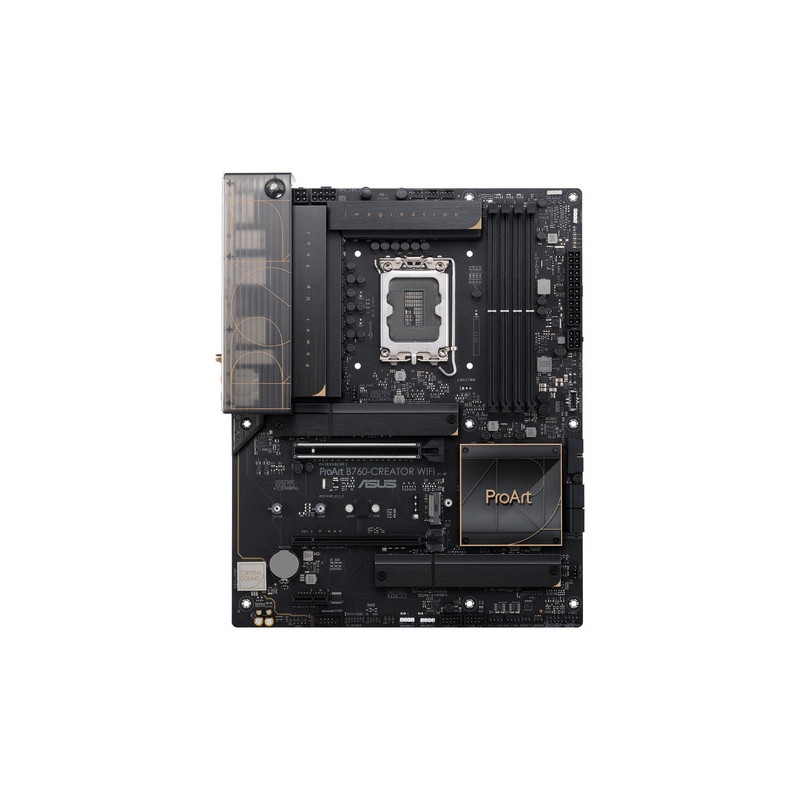

ASUS ProArt B760-CREATOR WIFI / LGA 1700 / ATX pagrindinė plokštė

Intel® B760



Formát dosky: ATX (305 x 244 mm)

Podpora procesorov: 13. generácia Intel® Core™ a 12. generácia Intel® Core™, Pentium® Gold a Celeron®

Socket procesora: LGA1700



Pamäť:

* 4x DIMM, max. 192 GB, DDR5 Non-ECC, bez vyrovnávacej pamäte

* dvojkanálová architektúra pamäte

* podporuje Intel® Extreme Memory Profile (XMP)

* OptiMem II



Grafické výstupy:

* 1x DisplayPort 1.4

* 1x HDMI® 2.1



Zvuková karta: Realtek 7.1 Surround Sound High Definition Audio CODEC - podporuje prehrávanie až 24-bit/192kHz



Ethernet:

* 1x Realtek 2,5 Gb Ethernet

* 1x Intel® 1 Gb Ethernet

WLAN + Bluetooth: Wi-Fi 6 2x2 (802.11 a/b/g/n/ac/ax) + Bluetooth® v5.2



Rozširujúce sloty:

* 1x PCIe 5.0/4.0/3.0 x16

* 1x PCIe 4.0 x16 (podporuje režim x4)

* 1x PCIe 3.0 x1



RAID radič: Intel® Rapid Storage Technology podporuje SATA RAID 0/1/5/10



Úložný priestor:

celkovo podporuje 3 sloty M.2 a 4 porty SATA 6 Gb/s

* 1x M.2_1 (Key M), typ 2242/2260/2280/22110 (podporuje režim PCIe 4.0 x4)

* 1x M.2_2 (Key M), typ 2242/2260/2280/22110 (podporuje režim PCIe 3.0 x4)

* 1x M.2_3 (Key M), typ 2242/2260/2280/22110 (podporuje režim PCIe 4.0 x4)

* 4x port SATA 6 Gb/s



USB:

Zadné USB (celkom 9 portov)

* 1x USB 3.2 Gen 2 (10G) typ-C®

* 4x USB 3.2 Gen 1 (5G) (4x typ-A)

* 4x USB 2.0 (4x typ A)



Predné USB (celkom 7 portov)

* 1x USB 3.2 Gen 2x2 (20G) konektor - podpora USB typu C® s 60 W PD/QC4+

* 1x USB 3.2 Gen 1 (5G) konektor - podpora ďalších 2 portov USB 3.2 Gen 1

* 2x USB 2.0 konektor - podpora ďalších 4 portov USB 2.0

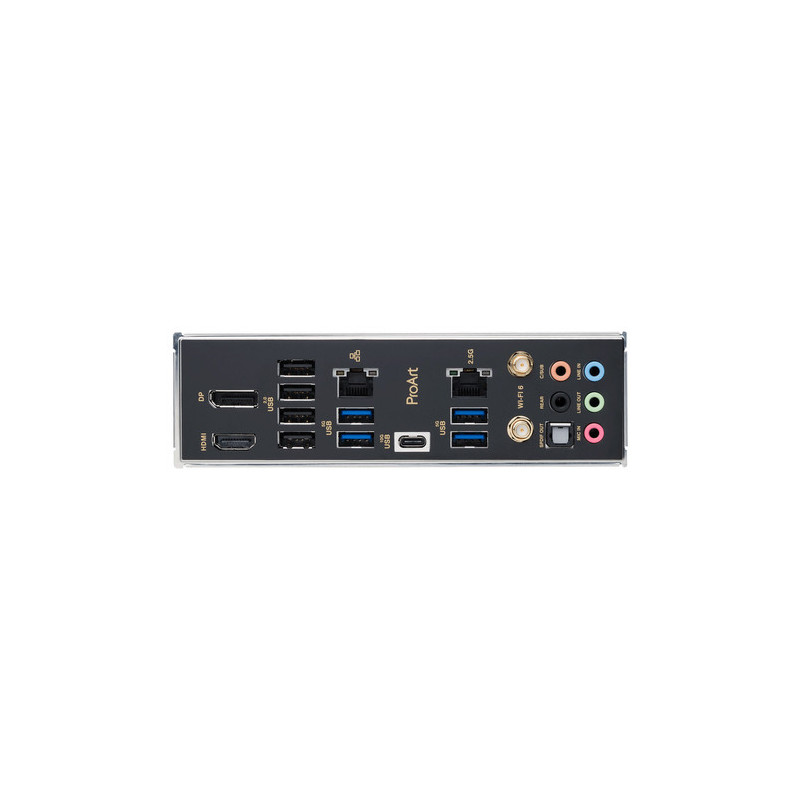

Porty na zadnom paneli:

* 1x USB 3.2 Gen 2 (10G) typ-C®

* 4x USB 3.2 Gen 1 (5G) (4x typ-A)

* 4x USB 2.0 (4x typ A)

* 1x DisplayPort

* 1x HDMI

* 1x Wi-Fi modul

* 1x Realtek 2,5 Gb Ethernet

* 1x Intel® 1 Gb Ethernet

* 5x audio konektor

* 1x optický výstup S/PDIF



Interné porty:

Súvisiace s ventilátorom a chladením

* 1x 4-pinový konektor ventilátora CPU

* 1x 4-pinový konektor ventilátora CPU OPT

* 1x 4-pinový konektor pre čerpadlo AIO

* 4x 4-pinový konektor pre ventilátor skrine

Napájanie

* 1x 24-pinový hlavný napájací konektor

* 1x 8-pinový +12V napájací konektor

* 1x 4-pinový napájací konektor +12 V

* 1x 6-pinový napájací konektor PD_12V

Súvisiace s úložiskom

* 3x slot M.2 (Key M)

* 4x port SATA 6 Gb/s

USB

* 1x konektor USB 3.2 Gen 2x2 (20G) - podpora USB typu-C® s 60W PD/QC4+

* 1x konektor USB 3.2 Gen 1 (5G) - podpora ďalších 2 portov USB 3.2 Gen 1

* 2x USB 2.0 konektor - podpora ďalších 4 portov USB 2.0

Ostatné

* 3x adresovateľný Gen 2 konektor

* 1x Aura RGB konektor

* 1x Clear CMOS konektor

* 1x COM Port konektor

* 1x konektor pre audio na prednom paneli (AAFP)

* 1x konektor SPI TPM (14-1pin)

* 1x 20-5 pinový konektor pre systémový panel

* 1x konektor pre teplotný senzor

* 1x konektor Thunderbolt™



BIOS: 128 MB



Príslušenstvo:

* 2x SATA 6 Gb/s kábel

* 2x balenie podložiek M.2

* 1x ASUS Wi-Fi anténa

* 1x ProArt pravítko

* 1x Q-konektor

* 1x karta ACC Express Activation Key Card

* 1x používateľská príručka



Odkaz na stránky výrobcu: https://www.asus.com/motherboards-components/motherboards/proart/proart-b760-creator-wifi/
