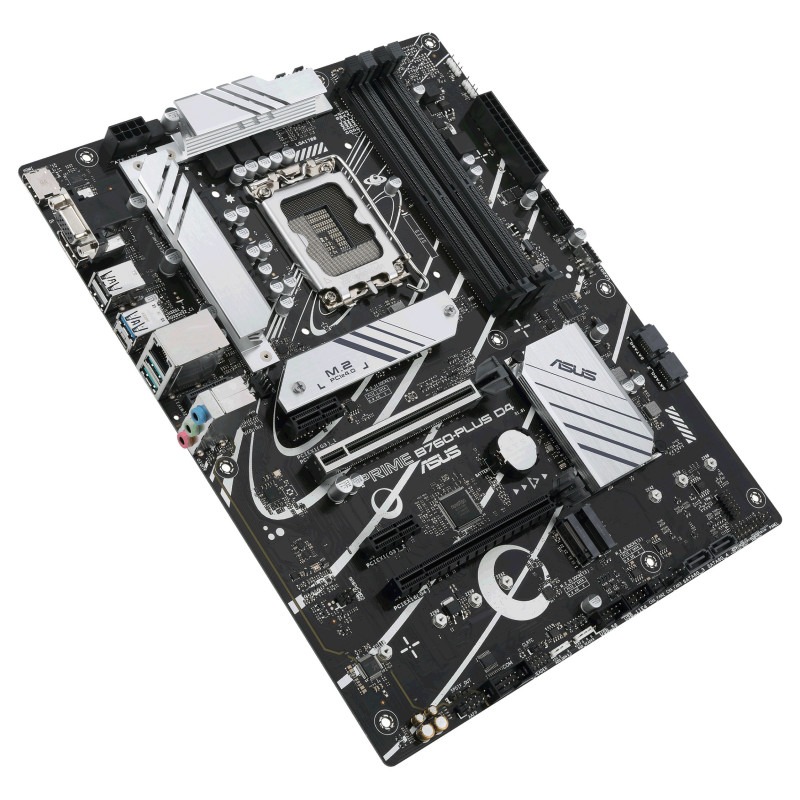

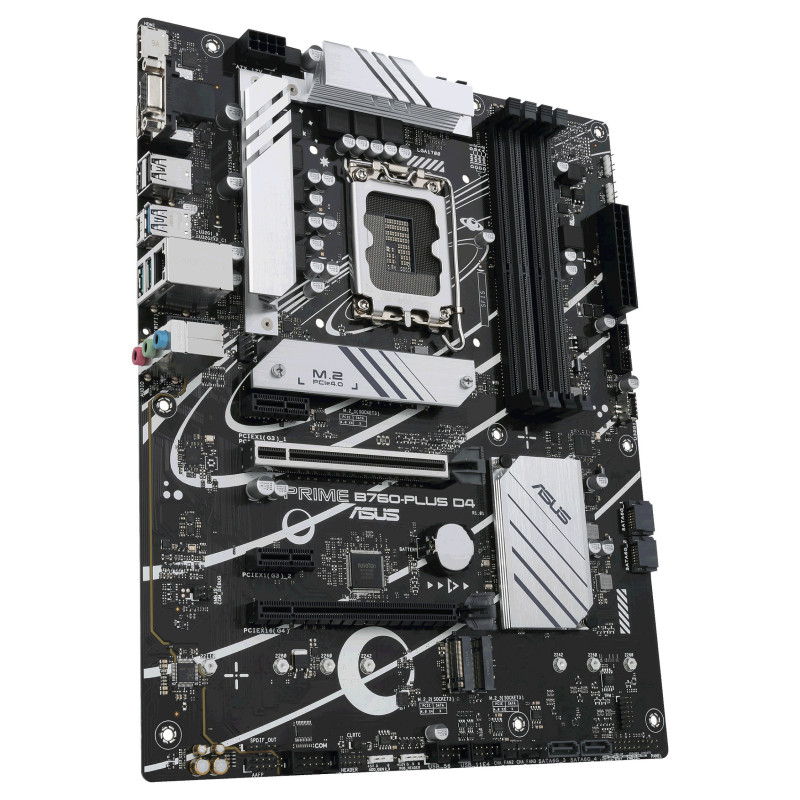

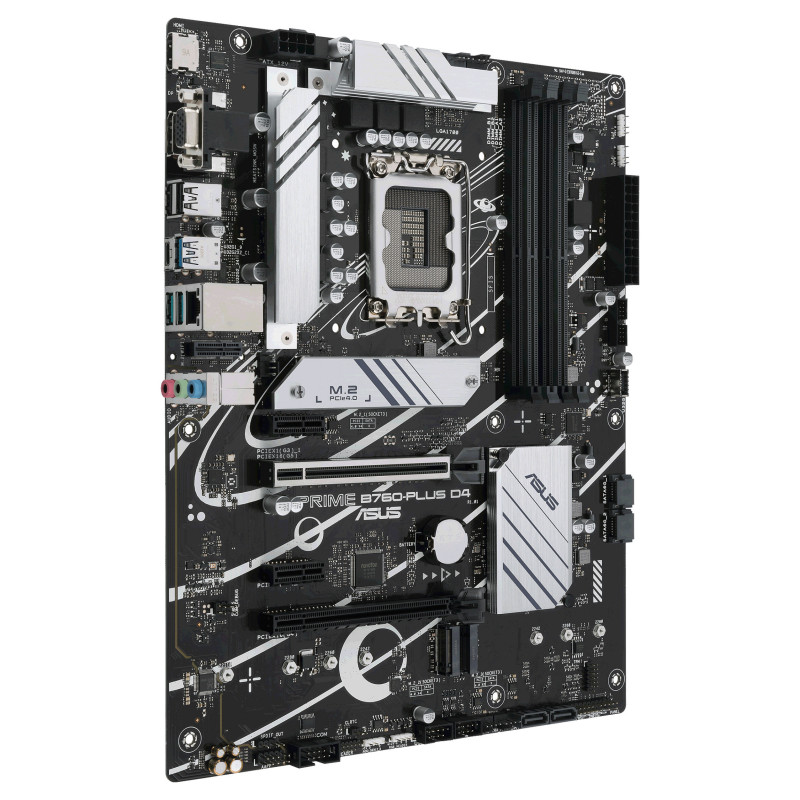

Asus Prime B760-Plus D4

ASUS PRIME B760-PLUS D4. Procesoriaus gamintojas: Intel, Procesoriaus lizdas: LGA 1700, Suderinamos procesorių serijos: Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9,.... Palaikomi atminties tipai: DDR4-SDRAM, Maksimali vidinė atmintis: 128 GB, Atminties lizdų tipas: DIMM. Palaikomos saugojimo įrenginių sąsajos: M.2, SATA III, Palaikomi saugojimo įrenginių tipai: HDD ir SSD, RAID lygiai: 0, 1, 5, 10. Ethernet sąsajos tipas: 2,5 gigabito Ethernet. Komponentas: PC, Pagrindinės plokštės formos koeficientas: ATX, Pagrindinės plokštės lustų rinkinio šeima: Intel
ASUS Prime serijos pagrindinės plokštės yra profesionaliai sukurtos taip, kad atskleistų visą 13-os kartos Intel® Core™ procesorių potencialą. „PRIME B760-PLUS D4“, pasižymintis tvirta maitinimo konstrukcija, išsamiais aušinimo sprendimais ir išmaniomis derinimo parinktimis, suteikia vartotojams ir „pasidaryk pats“ kompiuterių kūrėjams įvairių našumo optimizavimo galimybių, pasitelkiant intuityvias programinės ir programinės įrangos funkcijas.
LANKSTUMAS
Išsamūs valdikliai yra „ASUS PRIME“ serijos pagrindas. „PRIME B760-PLUS D4“ pagrindinėje plokštėje yra lanksčių įrankių, skirtų kiekvienam jūsų sistemos aspektui suderinti, leidžiant atlikti našumo pakeitimus, kad jie idealiai atitiktų jūsų darbo būdą ir maksimaliai padidintų produktyvumą.
Pažangus valdymas
„ASUS Intelligent Control“ paverčia jūsų kompiuterį išmaniu. Be sudėtingo derinimo ir dinaminio esminių jūsų sistemos aspektų optimizavimo, ji siūlo išmaniai supaprastintas parinktis pradedantiesiems kompiuterių „pasidaryk pats“ srityje, taip pat išsamesnes funkcijas patyrusiems veteranams.
Visapusiškas energijos vartojimo efektyvumas
Energijos taupymo funkcija turi keletą nustatymų, kurie leidžia lengvai optimizuoti energijos suvartojimą ir maksimaliai padidinti energijos taupymą. Galite įjungti procesoriaus galios apribojimą, patamsinti „Aura“ apšvietimą ir nustatyti ventiliatoriaus profilį į energijos taupymo režimą. Taip pat galite įjungti energijos taupymo planą, kuris yra integruotas į „Microsoft Windows“.
Lankstus oro ir skysčio aušinimo valdymas
„ASUS Fan Xpert 2+“ programinė įranga suteikia išsamią ventiliatorių ir „viskas viename“ (AIO) aušintuvų kontrolę. Nesvarbu, ar aušinama oru, ar vandeniu, automatinio derinimo režimas išmaniai konfigūruoja visus parametrus vienu spustelėjimu. Taip pat yra itin tylus režimas, kuris sumažina korpuso ventiliatorių greitį iki mažesnio nei numatytasis minimumas, kad jūsų sistema veiktų itin tyliai atliekant lengvas užduotis. Ventiliatorius ir „viskas viename“ aušintuvus taip pat galima valdyti naudojant UEFI BIOS.
Tikslus skaitmeninis galios valdymas
„Digi+“ įtampos reguliatoriaus modulis (VRM) užtikrina įtampos kritimo valdymą realiuoju laiku, automatiškai perjungdamas dažnio ir energijos vartojimo efektyvumo nustatymus. Jis taip pat leidžia tiksliai suderinti procesorių, kad būtų užtikrintas maksimalus stabilumas ir našumas.
UEFI BIOS
Garsiojoje ASUS UEFI BIOS yra viskas, ko reikia norint konfigūruoti, koreguoti ir derinti sistemą. Ji siūlo išmaniai supaprastintas parinktis pradedantiesiems kompiuterių kūrėjams ir išsamias funkcijas patyrusiems veteranams.
Pažangus derinimas rimtiems tiuneriams
Intuityvus išplėstinis režimas, siūlomas per UEFI, leidžia jums visiškai kontroliuoti. Integruota paieškos funkcija leidžia lengvai rasti parinktis, o įvairios išplėstinės funkcijos leidžia jums intelektualiai atlikti smulkius koregavimus, kad galėtumėte parinkti našumą būtent taip, kaip norite.
Greitas ir paprastas sąranka
EZ režimas rodo svarbiausius nustatymus ir statistiką, taip pat siūlo vedlius su vedlio instrukcijomis, vilkimo ir numetimo funkciją bei svarbių nustatymų taikymą vienu spustelėjimu – visa tai padės jums greitai paruošti savo įrenginį naudoti.
Intuityvus grafinis ventiliatoriaus valdymas
Tiksliai sureguliuokite atskirus ventiliatoriaus nustatymus tiesiog vilkdami kreivę pele.
Auros įjungimo / išjungimo režimas (slaptas)
Lengvai įjunkite arba išjunkite „Aura RGB“ apšvietimą arba kiekvieną integruotą LED, kad sukurtumėte subtilų estetinį įspūdį.
AUŠINIMAS
„PRIME B760-PLUS D4“ pagrindinė plokštė suprojektuota su keliais integruotais radiatoriais ir hibridinių ventiliatorių lizdais, kad jūsų sistema išliktų vėsi ir stabili net ir esant dideliems darbo krūviams.
Radiatoriai
M.2 šilumos kriauklė
M.2 radiatorius apsaugo nuo apkrovos sumažėjimo, kuris gali atsirasti naudojant M.2 saugyklą ilgalaikio perdavimo metu. Radiatorius pritvirtintas varžtais, o šie nuimami varžtai padeda sumažinti radiatoriaus kritimo ar praradimo riziką jį nuimant.
VRM radiatoriai ir šiluminės pagalvėlės
VRM radiatoriai ir šiluminės pagalvėlės pagerina šilumos perdavimą iš MOSFET tranzistorių, kad būtų užtikrintas geresnis aušinimo našumas.
Aušintuvas pagal dizainą
„PRIME B760-PLUS D4“ turi išsamius aušinimo valdiklius, kuriuos galima konfigūruoti naudojant „Fan Xpert 2+“ programinę įrangą arba UEFI BIOS.
Keli temperatūros šaltiniai
Kiekviena antraštė gali dinamiškai susieti tris terminius jutiklius. „Fan Xpert 2+“ leidžia susieti palaikomų ASUS vaizdo plokščių temperatūrą, kad būtų optimizuotas aušinimas užduotims, kuriose naudojama daug GPU ir CPU.
AIO siurblio kolektorius
Speciali PWM/DC jungtis autonominėms vandens aušinimo sistemoms.
Išmanioji apsauga
Speciali integrinė grandinė apsaugo kiekvieną ventiliatoriaus kolektorių nuo perkaitimo ir perkrovos.
4 kontaktų PWM/DC ventiliatorius
Kiekviena integruota jungtis palaiko automatinį PWM arba nuolatinės srovės ventiliatorių aptikimą.
NAŠUMAS
„PRIME B760-PLUS D4“ pagrindinė plokštė sukurta taip, kad atlaikytų didelį branduolių skaičių ir pralaidumo reikalavimus, kuriuos kelia 13-osios kartos „Intel® Core™“ procesoriai. „ASUS B760“ pagrindinė plokštė suteikia visus pagrindinius privalumus, reikalingus kasdieniam produktyvumui didinti, todėl jūsų sistema bus paruošta veikti su stabiliu maitinimu, intuityviu aušinimu ir lanksčiomis duomenų perdavimo galimybėmis.
Tvirtas maitinimo dizainas
Stabilus maitinimas yra būtinas norint išgauti visą „Intel®“ procesorių našumą. „PRIME B760-PLUS D4“ yra pritaikytas patenkinti šių didelio branduolių skaičiaus procesorių poreikius.
Atmintis
DDR4 palaikymas
Patobulinti signalo perdavimo maršrutai suteikia naujausiems „Intel®“ procesoriams geresnę prieigą prie atminties pralaidumo. „ASUS OptiMem“ technologija kruopščiai susieja atminties signalo kelius per skirtingus PCB sluoksnius, kad sumažintų signalo kelio atstumą, ir prideda ekranavimo zonas, kurios žymiai sumažina skersinius trukdžius.
ASUS OptiMem
Pagrindinės plokštės signalo perdavimo maršruto pakeitimai suteikia naujausiems „Intel®“ procesoriams neribotą prieigą prie atminties pralaidumo. „ASUS OptiMem“ technologija kruopščiai susieja atminties signalo kelius per skirtingus PCB sluoksnius, kad sumažintų „vias“, ir prideda ekranavimo zonas, kurios žymiai sumažina skerspjūvį.
ASUS OptiMem privalumai:
Pagerintas atminties stabilumas ir suderinamumas
Leidžia sumažinti atminties delsą esant lygiavertėms įtampoms
Pagerinta atminties dažnio riba
Pagrindinės plokštės su „OptiMem“ technologija buvo išbandytos naudojant „Synopsys HSPICE“ modeliavimo programinę įrangą
Atmintis
Trys M.2 lizdai (iki 64 Gbps)
„PRIME B760-PLUS D4“ siūlo iš viso tris M.2 lizdus, kurie palaiko iki 64 Gbps duomenų perdavimo greitį per PCIe 4.0, todėl OS arba programų diskai greičiau paleidžiami ir įkeliami.
*Faktinis perdavimo greitis bus mažesnis nei teorinis maksimalus greitis.
*M.2_1 ir M.2_2 palaiko PCIe 4.0 x4 režimą, M.2_3 palaiko PCIe 4.0 x2 režimą.
PCIe 5.0 lizdas
PCIe 5.0 siūlo dvigubai didesnį duomenų perdavimo greitį nei PCIe 4.0, todėl yra pakankamai tvirtas, kad galėtų atlikti naujas, daug duomenų apdorojančias užduotis. PCIe 5.0 taip pat suteikia kitų privalumų, pavyzdžiui, elektros pakeitimus, siekiant pagerinti signalo vientisumą, atgalinio suderinamumo CEM jungtis papildomoms plokštėms ir suderinamumą su ankstesnėmis PCI Express versijomis.
USB 3.2 Gen 2x2 Type-C®
Daugybė USB prievadų palaiko aukščiausios klasės įrenginius su daugybe periferinių įrenginių, įskaitant galinę USB Type-C® jungtį su itin sparčiu USB 3.2 Gen 2x2, kurio perdavimo greitis siekia iki 20 Gbps.
Priekinis USB Type-C®
Visas USB prievadų rinkinys palaiko aukščiausios klasės įrenginius su daugybe periferinių įrenginių, įskaitant priekinio skydelio USB 3.2 Gen 1 Type-C® jungtį, kuri užtikrina iki 5 Gbps duomenų perdavimo greitį.
„Thunderbolt™ 4“ (suderinamas su USB4®)
„PRIME B760-PLUS D4“ pagrindinė plokštė palaiko USB4® per „Thunderbolt™“ (USB4®) jungtį. Su ASUS papildoma plokšte* „PRIME“ pagrindinės plokštės gali užtikrinti iki 40 Gbps dvikryptį greitį vienu kabeliu, tuo pačiu tiekdamos energiją greitojo įkrovimo įrenginiams. Be to, ši plokštė turi daugiaekranio sujungimo funkciją ir palaiko iki dviejų ekranų su 4K raiška.
*ASUS papildoma plokštė parduodama atskirai.
„Realtek“ 2,5 Gb eternetas
„Realtek“ 2,5 Gb eterneto ryšys sumažina procesoriaus apkrovą ir siūlo išskirtinai didelį TCP ir UDP pralaidumą, kad duomenys būtų perduoti greičiau ir sklandžiau.
LANGuard
„ASUS LANGuard“ yra aparatinės įrangos lygio tinklo apsaugos funkcija, kurioje integruota pažangi signalų sujungimo technologija ir aukščiausios kokybės anti-EMI paviršinio montavimo kondensatoriai, siekiant pagerinti pralaidumą ir užtikrinti patikimesnį ryšį.
Sujungtos integruotos funkcijos užtikrina aukščiausios kokybės garsą
Išmanus dizainas ir aukščiausios kokybės įranga sukuria garso kokybę, kokios dar niekada nepatyrėte.
Garso ekranavimas
Garso ekranavimas užtikrina tikslų analoginio ir skaitmeninio signalo atskyrimą ir gerokai sumažina daugiašalius trukdžius.
Specialūs garso PCB sluoksniai
Atskiri kairiesiems ir dešiniesiems takeliams skirti sluoksniai užtikrina, kad abu kanalai perteiktų vienodą ir pastovią kokybę.
Aukščiausios kokybės garso kondensatoriai
Užtikrina šiltą, natūralų ir įtraukiantį garsą, pasižymintį išskirtiniu aiškumu ir tikslumu.
„Aura Sync“
Pranokti konkurentus
Gerai suderinta entuziastų sistema nusipelno atitinkamos estetikos. „ASUS Aura“ siūlo visišką RGB apšvietimo valdymą su įvairiais funkciniais išankstiniais nustatymais integruotiems RGB šviesos diodams, taip pat juostelėms ir įrenginiams, prijungtiems prie integruotų RGB jungčių, ir visa tai galima sinchronizuoti su nuolat augančiu „Aura“ palaikančios įrangos portfeliu.
Adresuojamos 2-osios kartos antraštės
Trys adresuojamieji 2-osios kartos lizdai gali aptikti šviesos diodų skaičių antros kartos adresuojamuose RGB įrenginiuose, todėl programinė įranga gali automatiškai pritaikyti apšvietimo efektus konkretiems įrenginiams. Naujieji lizdai taip pat yra suderinami su esama „Aura RGB“ įranga.
Ginklų dėžė
Vienoje intuityvioje sąsajoje „Armoury Crate“ siūlo lengvai pritaikomus „Aura Sync RGB“ nustatymus kiekvienam suderinamam įrenginiui jūsų arsenale, taip pat valdiklius nuolat augančiai ASUS produktų šeimai, įskaitant klaviatūros ir pelės nuostatas. „Armoury Crate“ taip pat integruoja produktų registraciją ir naujienų srautą, kad niekada nepraleistumėte ASUS bendruomenei įdomių atnaujinimų.
Q-LED šerdis
„Q-LED Core“ ekrane maitinimo šviesos diodai skleidžia šviesos signalus įjungimo savikontrolės (POST) metu, kurie gali padėti vartotojams išspręsti galimas problemas.

Procesorius

Procesoriaus gamintojas: Intel
Procesoriaus lizdas: LGA 1700
Suderinamos procesorių serijos: Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9, Intel® Pentium® Gold
Maksimalus SMP procesorių skaičius: 1
Palaikomi procesorių lizdai: LGA 1700

Atmintis

Palaikomi atminties tipai: DDR4-SDRAM
Atminties lizdų skaičius: 4
Atminties lizdų tipas: DIMM
Atminties kanalai: Dviejų kanalų
ECC suderinamumas: Ne ECC
Palaikomi atminties taktiniai dažniai: 5066, 5000, 4800, 4600, 4400, 4266, 4000, 3733, 3600, 3466, 3400, 3333, 3200, 3000, 2933, 2800, 2666, 2400, 2133 MHz
Palaikomas atminties taktinis dažnis (maks.): 5066 MHz
Maksimali vidinė atmintis: 128 GB
Nebuferinė atmintis: Taip

Saugojimo valdikliai

Palaikomi atminties diskų tipai: HDD ir SSD
Palaikomos atminties diskų sąsajos: M.2, SATA III
Palaikomų HDD skaičius: 4
Palaikomų atminties diskų skaičius: 7
RAID palaikymas: Taip
RAID lygiai: 0, 1, 5, 10

Grafika

Lygiagretaus apdorojimo technologijos palaikymas: Nepalaikoma

Vidinis įvesties / išvesties

USB 2.0 jungtys: 2
USB 3.2 Gen 1 (3.1 Gen 1) jungtys: 2
SATA III jungčių skaičius: 4
S/PDIF išvesties jungtis: Taip
Priekinio skydelio garso jungtis: Taip
Priekinio skydelio jungtis: Taip
ATX maitinimo jungtis (24 kontaktų): Taip
CPU ventiliatoriaus jungtis: Taip
Korpuso ventiliatoriaus jungčių skaičius: 3
Periferinių įrenginių (Molex) maitinimo jungtys (4 kontaktų): 1
EPS maitinimo jungtis (8 kontaktų): Taip
COM jungčių skaičius: 1
TPM Jungtis: Taip
„Thunderbolt“ antraštės: 1
12 V maitinimo jungtis: Taip
RGB LED kontaktų jungtis: Taip

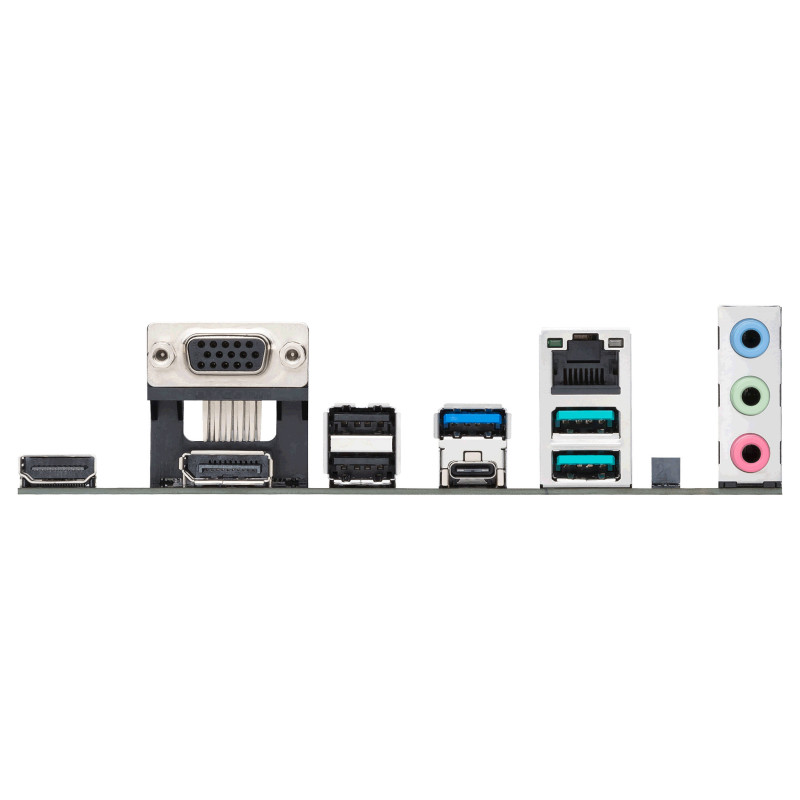

Galinio skydelio įvesties / išvesties prievadai

USB 2.0 prievadų kiekis: 2
USB 3.2 Gen 1 (3.1 Gen 1) A tipo prievadų kiekis: 1
USB 3.2 Gen 2 (3.1 Gen 2) A tipo prievadų kiekis: 2
USB 3.2 Gen 2x2 C tipo prievadų kiekis: 1
Ethernet LAN (RJ-45) prievadų: 1
VGA (D-Sub) prievadų kiekis: 1
HDMI prievadų kiekis: 1
HDMI versija: 2.1
DisplayPort prievadų kiekis: 1
DisplayPort versija: 1.4
Ausinių išvestys: 1
Linijinis įėjimas: Taip

Tinklas

Ethernet LAN: Taip
Ethernet sąsajos tipas: 2,5 gigabito Ethernet
„Wi-Fi“: Ne

Savybės

Pagrindinės plokštės lustų rinkinys: Intel B760
Garso išvesties kanalai: 7.1 kanalai
Komponentas: PC
Pagrindinės plokštės formatas: ATX
Pagrindinės plokštės lustų rinkinys: Intel
Aušinimo tipas: Pasyvus
Maitinimo šaltinio tipas: ATX
Palaikomos „Windows“ operacinės sistemos: Windows 10, Windows 11

Išplėtimo lizdai

PCI Express x1 (3.x kartos) lizdai: 2
PCI Express x16 (4.x kartos) lizdai: 1
PCI Express x16 (5.x kartos) lizdai: 1
M.2 (M) lizdų skaičius: 3

BIOS

BIOS tipas: UEFI AMI
BIOS atminties dydis: 128 Mbit

Pakuotės duomenys

Pakuotės plotis: 328 mm
Pakuotės gylis: 266 mm
Pakuotės aukštis: 53 mm
Pakuotės svoris: 1,16 kg

Svoris ir matmenys

Plotis: 305 mm
Gylis: 244 mm

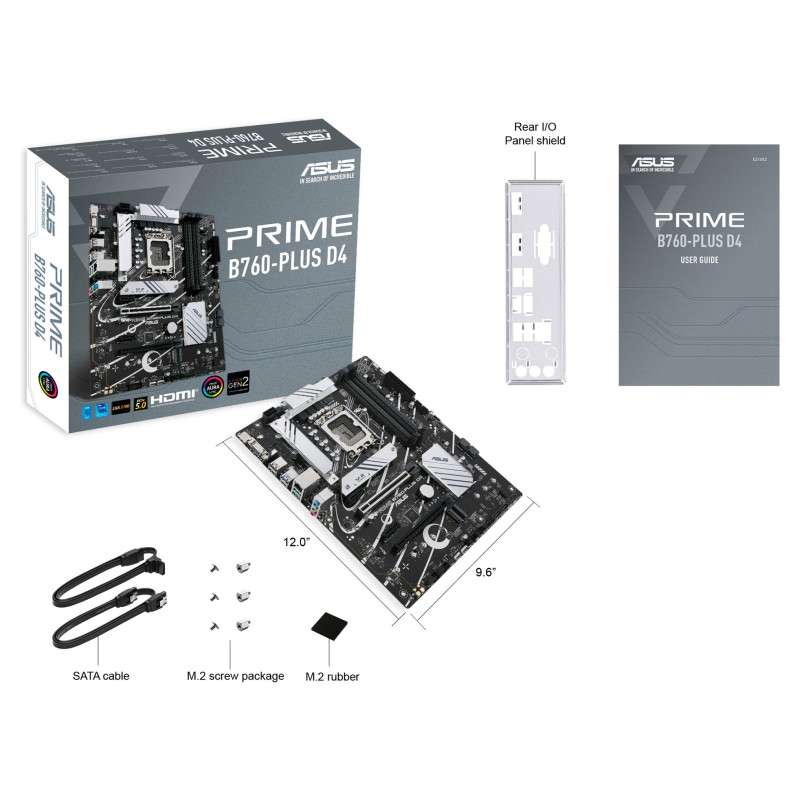

Pakuotės turinys

Pridedami laidai: SATA
Vartotojo vadovas: Taip

Kitos funkcijos

M.2 (E) lizdų skaičius: 1
