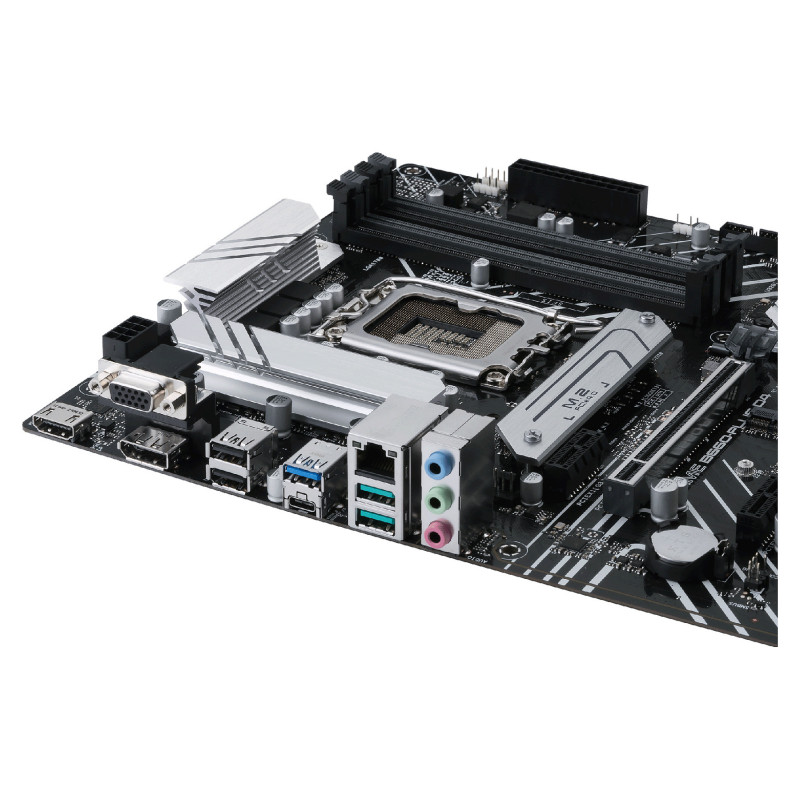

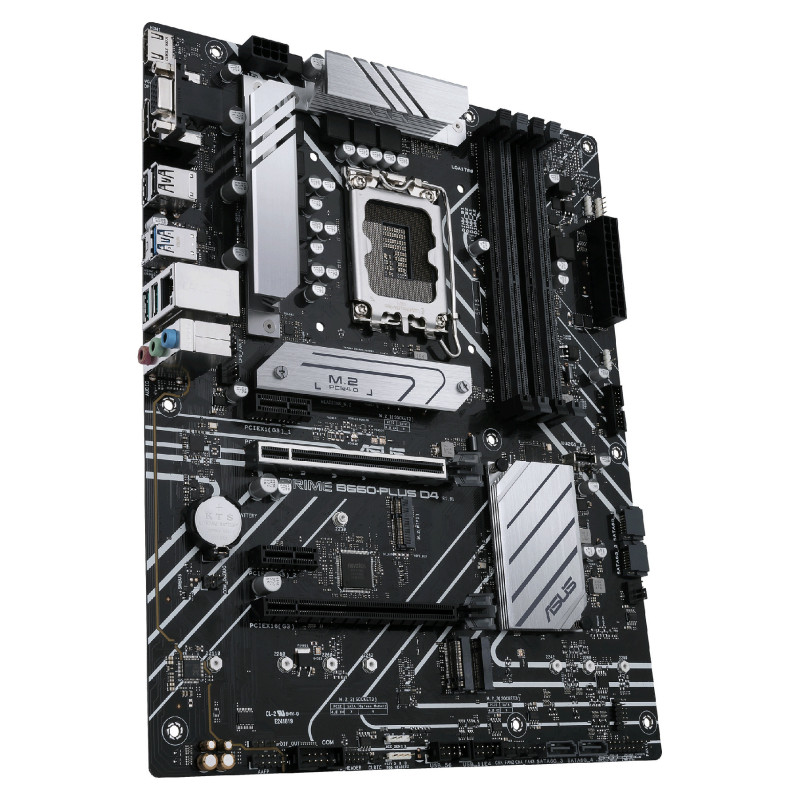

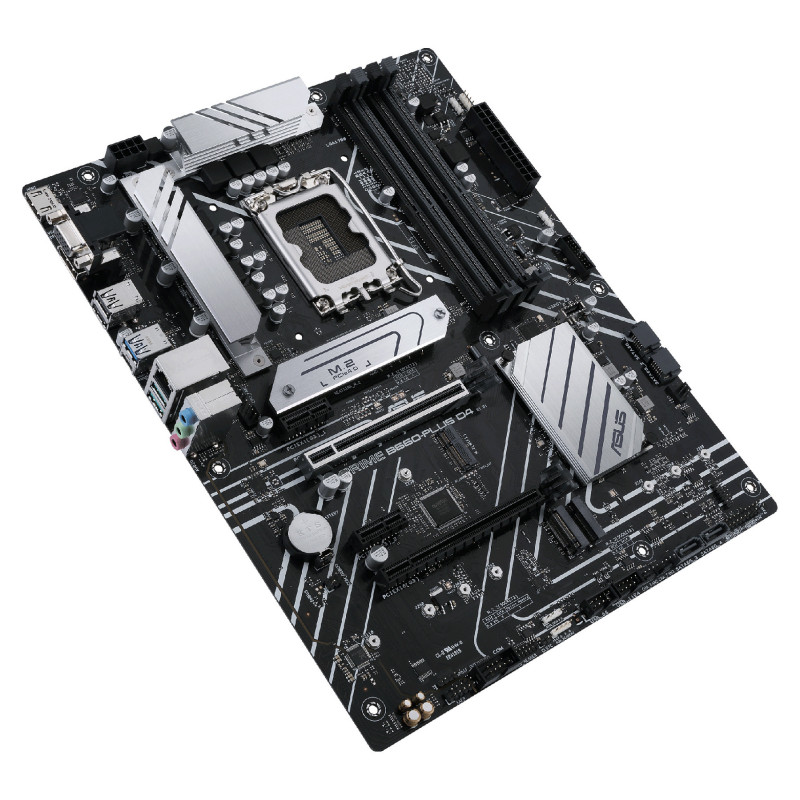

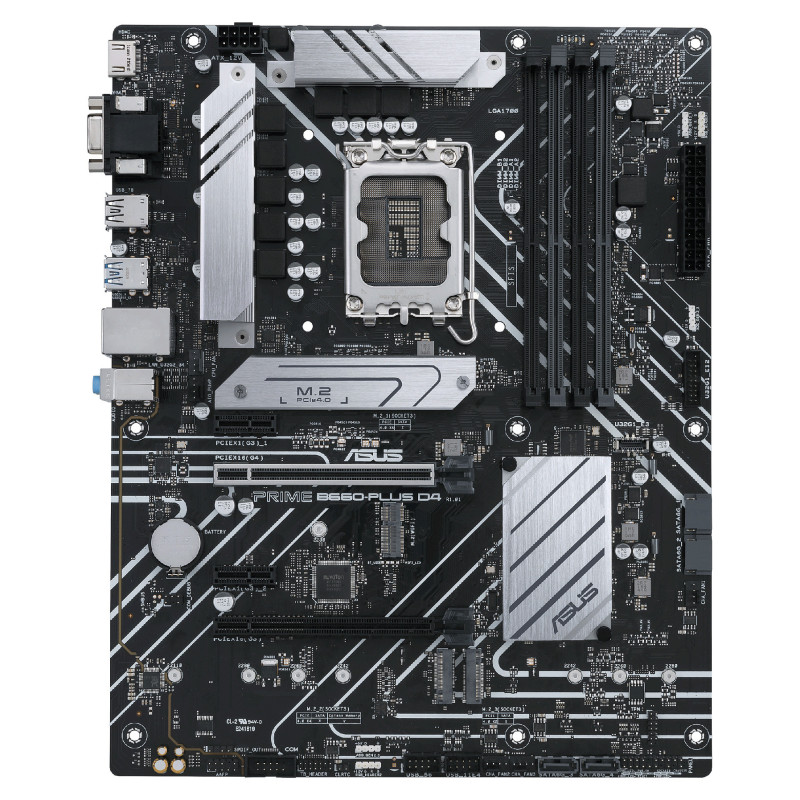

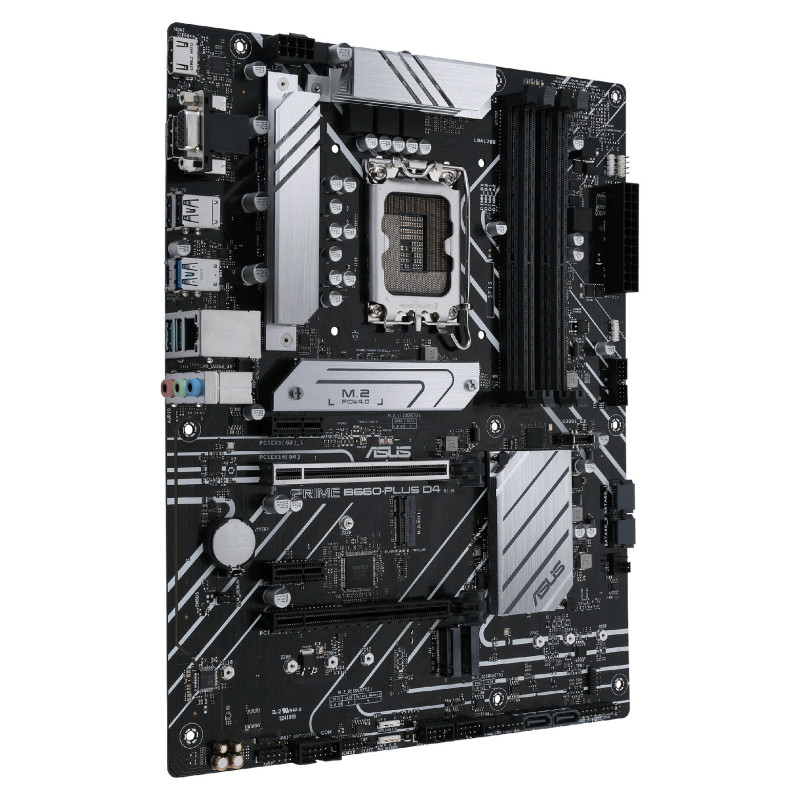

Asus Prime B660-PLUS D4

ASUS PRIME B660-PLUS D4. Procesoriaus gamintojas: Intel, Procesoriaus lizdas: LGA 1700, Compatible procesoriaus serija: Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9,.... Palaikomi atminties tipai: DDR4-SDRAM, Maksimali vidinė atmintis: 128 GB, Atminties lizdų tipas: DIMM. Palaikomos atminties diskų sąsajos: M.2, PCI Express 4.0, SATA III, palaikomi atminties diskų tipai: HDD ir SSD, RAID lygiai: 0, 1, 5, 10. USB jungties tipas: USB A tipo, USB C tipo. Ethernet sąsajos tipas: 2,5 gigabito Ethernet
ASUS „Prime“ serijos pagrindinės plokštės yra profesionaliai sukurtos taip, kad išnaudotų visą 12th kartos Intel® procesorių potencialą. Pasižymintis tvirta maitinimo konstrukcija, išsamiais aušinimo sprendimais ir išmaniomis derinimo parinktimis, „Prime“ B660 suteikia vartotojams ir „pasidaryk pats“ kompiuterių kūrėjams daugybę našumo derinimo parinkčių per intuityvias programinės ir programinės įrangos funkcijas.
LANKSTUMAS
Išsamūs valdikliai yra ASUS „Prime“ serijos pagrindas. „Prime“ B660 pagrindinėje plokštėje yra lanksčių įrankių, skirtų kiekvienai jūsų sistemos aspect daliai suderinti, leidžiant atlikti našumo pakeitimus, kad jie idealiai atitiktų jūsų darbo būdą ir maksimaliai padidintų produktyvumą.
Išmanus valdymas
Visapusiškas energijos vartojimo efektyvumas
Energijos apdorojimo įrenginys (EPU) automatiškai optimizuoja energijos suvartojimą ir maksimaliai padidina energijos taupymą naudodamas režimą „Away“ – smart nustatymą, kuris sukuria extreme energijos taupymo scenarijų, išjungdamas nenaudojamus įvesties / išvesties valdiklius.
Lankstus oro ir skysčio aušinimo valdymas
ASUS „Fan Xpert 2+“ programinė įranga suteikia išsamią ventiliatorių, vandens siurblių ir „viskas viename“ (AiO) aušintuvų kontrolę. Nesvarbu, ar aušinama oru, ar vandeniu, automatinio derinimo režimas išmaniai konfigūruoja visus parametrus vienu spustelėjimu. Taip pat yra Extreme tylusis režimas, kuris sumažina visų ventiliatorių greitį iki mažesnio nei numatytasis minimalus, kad jūsų sistema whisper veiktų tyliai atliekant lengvas užduotis. Ventiliatorius, vandens siurblius ir „viskas viename“ (AiO) aušintuvus taip pat galima valdyti naudojant UEFI BIOS.
Tikslus skaitmeninis galios valdymas
„Digi+ voltage“ reguliatoriaus modulis (VRM) realiuoju laiku valdo voltage dažnio kritimą, automatiškai perjungdamas dažnio ir energijos vartojimo efektyvumo nustatymus. Jis taip pat leidžia tiksliai suderinti procesorių, kad būtų užtikrintas maksimalus stabilumas ir našumas.
UEFI BIOS
Garsiojoje ASUS UEFI BIOS yra viskas, ko reikia norint konfigūruoti, koreguoti ir derinti sistemą. Ji siūlo išmaniai supaprastintas parinktis pradedantiesiems kompiuterių kūrėjams ir išsamias funkcijas patyrusiems veteranams.
Pažangus derinimas rimtiems tiuneriams
Intuityvus išplėstinis režimas, siūlomas per UEFI, leidžia jums visiškai kontroliuoti. Integruota paieškos funkcija leidžia easy lengvai rasti parinktis, o įvairios išplėstinės funkcijos leidžia jums intelektualiai atlikti smulkius koregavimus, kad galėtumėte parinkti našumą būtent taip, kaip norite.
Quick ir paprastas nustatymas
EZ režimas rodo svarbiausius nustatymus ir statistiką, taip pat siūlo vedlius su vedlio instrukcijomis, vilkimo ir numetimo funkciją bei svarbių nustatymų taikymą vienu spustelėjimu – visa tai padės jums akimirksniu paleisti rig.
DI spartinimas
Įjunkite dirbtinio intelekto spartinimą naudodami spartųjį klavišą.
Intuityvus grafinis ventiliatoriaus valdymas
Tiksliai sureguliuokite atskirus ventiliatoriaus nustatymus tiesiog vilkdami kreivę pele.
Auros įjungimo / išjungimo režimas (slaptas)
Lengvai įjunkite arba išjunkite „Aura RGB“ apšvietimą arba kiekvieną integruotą LED, kad sukurtumėte subtilų estetinį įspūdį.
AUŠINIMAS
„Prime“ B660 serijos kompiuteriai sukurti su keliais integruotais radiatoriais ir hibridinių ventiliatorių kolektoriais, kad jūsų rig išliktų vėsus ir stabilus net ir esant dideliems darbo krūviams.
Radiatoriai
M.2 Radiatorius
M.2 radiatorius apsaugo nuo apkrovos sumažėjimo, kuris gali atsirasti dėl M.2 saugojimo ilgalaikio perdavimo metu. Radiatorius pritvirtintas varžtais.
VRM radiatorius ir šiluminės pagalvėlės
VRM radiatorius ir šiluminės pagalvėlės pagerina šilumos perdavimą iš MOSFET tranzistorių ir droselinių ritinėlių, kad būtų užtikrintas geresnis aušinimo efektyvumas.
Aušintuvas pagal dizainą
„Prime“ B660 serijos kompiuteriai pasižymi išsamiais aušinimo valdikliais, kuriuos galima konfigūruoti naudojant „Fan Xpert 2+“ programinę įrangą arba UEFI BIOS.
Keli temperatūros šaltiniai
Kiekviena antraštė gali dinamiškai nurodyti tris terminius jutiklius. „Fan Xpert 2+“ leidžia susieti palaikomų ASUS vaizdo plokščių temperatūrą, kad būtų optimizuotas aušinimas užduotims, kuriose naudojama daug GPU ir CPU.
AIO siurblio antgalis
Speciali PWM/DC jungtis autonominėms vandens aušinimo sistemoms.
*„Viskas viename“ siurblio jungtis palaiko 1 amperą, o „Water Pump+“ jungtis – 3 amperus.
Smart Apsauga
Speciali integrinė grandinė apsaugo kiekvieną ventiliatoriaus kolektorių nuo perkaitimo ir perkrovos.
4-Pin PWM/DC Ventiliatorius
Kiekviena integruota jungtis palaiko automatinį PWM arba DC ventiliatorių aptikimą.
NAŠUMAS
„Prime“ B660 serijos procesoriai sukurti taip, kad galėtų apdoroti papildomus branduolius ir padidintą 12th kartos Intel® procesorių pralaidumą. ASUS B660 pagrindinės plokštės suteikia visus pagrindinius elementus, reikalingus kasdieniam produktyvumui didinti, todėl jūsų sistema bus paruošta action su stabiliu maitinimu, intuityviu aušinimu ir lanksčiomis perdavimo galimybėmis.
Tvirtas maitinimo dizainas
Stabilus maitinimas yra būtinas norint išgauti visą našumą iš 12th kartos Intel procesorių. „Prime“ B660-PLUS D4 yra pritaikyti šių didelio branduolių skaičiaus procesorių poreikiams.
„ProCool“ jungtis
Patentuota jungtis papildo pagrindinės plokštės ryšį su maitinimo bloku 8 kontaktų jungtimi, kuri perduoda 12 voltų energiją tiesiai į procesorius. Kiekvienas lizdas turi tvirtus kontaktus, kurie gali atlaikyti didesnę srovę nei tuščiaviduriai kontaktai.
Atmintis
DDR4 5066(OC)
Patobulinti signalo parinkimo projektai suteikia naujausiems Intel procesoriams geresnę prieigą prie atminties pralaidumo. ASUS „OptiMem“ technologija kruopščiai susieja atminties signalo kelius per skirtingus PCB sluoksnius, kad sumažintų signalo kelio atstumą, ir prideda ekranavimo zonas, kurios žymiai sumažina skersinius trukdžius.
ASUS OptiMem
Pagrindinės plokštės signalo maršruto pakeitimai suteikia naujausiems Intel procesoriams neribotą prieigą prie atminties pralaidumo. ASUS „OptiMem“ technologija kruopščiai susieja atminties signalo kelius per skirtingus PCB sluoksnius, kad sumažintų vias, ir prideda ekranavimo zonas, kurios žymiai sumažina skersinius trukdžius.
ASUS „OptiMem“ privalumai:
Pagerintas atminties stabilumas ir suderinamumas
Leidžia sumažinti atminties delsą esant lygiavertėms įtampoms
Pagerinta atminties dažnio riba
Pagrindinės plokštės su „OptiMem“ technologija buvo išbandytos naudojant „Synopsys HSPICE“ modeliavimo programinę įrangą
Saugykla
Trys M.2 lizdai (iki 64 Gbps)
„Prime“ B660-PLUS D4 siūlo total tris M.2 lizdus, kurie palaiko iki 64 Gbps duomenų perdavimo greitį per PCIe® 4.0, todėl OS arba programų diskai greičiau paleidžiami ir įkeliami.
* Faktinis perdavimo greitis bus mažesnis nei teorinis maksimalus greitis.
* M.2_1 ir M.2_2 palaiko PCIe4.0x4, M.2_3 palaiko PCIe4.0 x2
Ryšys
PCIe® 4.0 lizdas
„Prime“ B660 pagrindinės plokštės yra specialiai sukurtos 12th kartos Intel® „Core™“ procesoriams ir siūlo PCIe® 4.0 ryšį naujausioms vaizdo plokštėms. Platus pralaidumas ir itin greitas perdavimo greitis leidžia kurti funkcijų gausą turinčias konstrukcijas, kurios gali lengvai susidoroti su dideliais krūviais.
USB 3.2 kartos 2x2 Type-C®
Daugybė USB prievadų palaiko aukščiausios klasės įrenginius su daugybe periferinių įrenginių, įskaitant galines USB Type-C® jungtis su greitu USB 3.2 Gen 2x2, kurio perdavimo greitis siekia iki 20 Gbps.
„Thunderbolt™ 4“ palaikymas
„Prime“ B660-PLUS D4 palaiko „Thunderbolt™ 4“ per integruotą jungtį. Su naujausia Intel sertifikuota ASUS „ThunderboltEX 4“ papildoma plokšte, ji gali užtikrinti iki 40 Gbps dvikryptį greitį vienoje cable. Be to, ši plokštė turi ramunėlių jungimo funkciją, skirtą kelių ekranų ryšiui, ir palaiko iki 8K raiškos ekraną. Ji taip pat gali tiekti iki 100 vatų galios greitojo įkrovimo įrenginiams.
„Realtek“ 2,5 Gb eternetas
2.5Gb Eterneto jungtis sumažina procesoriaus apkrovą ir užtikrina greitesnį, sklandesnį duomenų perdavimą.
Personalizavimas
„Aura Sync
“ Pranoksta konkurentus
Gerai suderinta entuziastų sistema nusipelno atitinkamos estetikos. ASUS „Aura“ siūlo visišką RGB apšvietimo valdymą su įvairiais funkciniais išankstiniais nustatymais integruotiems RGB šviesos diodams, taip pat juostelėms ir įrenginiams, prijungtiems prie integruotų RGB jungčių, ir visa tai galima sinchronizuoti su ever augančiu „Aura“ palaikančios įrangos portfeliu.
Adresuojamos 2-osios kartos antraštės
Trys adresuojamieji 2-osios kartos lizdai gali aptikti šviesos diodų skaičių antros kartos adresuojamuose RGB įrenginiuose, todėl programinė įranga gali automatiškai pritaikyti apšvietimo efektus konkretiems įrenginiams. Naujieji lizdai taip pat yra suderinami su esama „Aura RGB“ įranga.
Ginklų dėžė „
“ „Armoury Crate“ yra nauja programinė įranga, sukurta siekiant suteikti jums centralizuotą palaikomų produktų valdymą. Iš vienos intuityvios sąsajos „Armoury Crate“ leidžia lengvai pritaikyti RGB apšvietimą ir efektus kiekvienam compatible įrenginiui jūsų arsenale. Programinė įranga taip pat suteikia galimybę valdyti ever (vis didėjančio skaičiaus) ASUS produktų nustatymus, įskaitant klaviatūros ir pelės nuostatas. „Armoury Crate“ netgi turi specialią product registraciją ir naujienas, kurios padės jums stay palaikyti ryšį su ASUS bendruomene.
Q-LED
Integruoti Q-LED trikčių šalinimo indikatoriai suteikia kompiuterių gamintojams quick indikatorių, patvirtinantį, kad pagrindiniai komponentai – procesorius, RAM, vaizdo plokštė, atminties įrenginiai – veikia normaliai paleidimo metu.
„SafeSlot Core+“
„SafeSlot Core+“ yra išskirtinis ASUS PCIe lizdas, sustiprintas vientisa nerūdijančio plieno atrama, kuri apsaugo lizdą nuo pažeidimų. protect Metalinis dangtelis tvirtai pritvirtintas prie lizdo kabliukais, o visas mazgas tvirtai pritvirtintas prie spausdintinės plokštės sustiprintais litavimo taškais, kad būtų užtikrintas saugus pagrindas sunkioms vaizdo plokštėms.
Sustiprinti litavimo taškai aplink PCIe ir DIMM kontaktus.
Metaliniai įdėklai užtikrina, kad vaizdo plokštės būtų tinkamai sulygiuotos diegimo metu.
Metaliniuose šoniniuose skydeliuose yra kabliukai, kurie tvirtai užfiksuoja lizdo korpusą.
LANGuard
Padidintas pralaidumas 2.5X Didesnis viršįtampių toleravimas
ASUS „LANGuard“ yra aparatinės įrangos level tinklo apsaugos funkcija, kurioje integruota pažangi signalų sujungimo technologija ir premium apsaugos nuo EMI paviršiuje montuojami kondensatoriai, siekiant pagerinti pralaidumą ir užtikrinti patikimesnį ryšį.
Apsauga nuo viršįtampių
World klasės grandinės apsaugos maitinimo konstrukcija
Išskirtinis grandinės dizainas su įmontuotais voltage reguliatoriais, skirtais protect apsaugoti jūsų pagrindinę plokštę nuo pažeidimų, kuriuos sukelia netikėtai aukšta level įtampa iš nestabilių arba prastų maitinimo šaltinių.
DRAM viršsrovės apsauga
Trumpojo jungimo pažeidimų prevencija
Integruoti atstatomi saugikliai apsaugo nuo viršsrovės ir trumpojo jungimo sukeliamos žalos. Tai apima ne tik įvesties / išvesties prievadus, bet ir DRAM atmintį, kad apsaugotų jūsų sistemos ir prijungtų įrenginių tarnavimo laiką.
Nerūdijančio plieno galinė dalis I/O
3X atsparumas korozijai, kad būtų patvaresnis
Korozijai atsparių nerūdijančio plieno galinių įvesties/išvesties plokščių, sujungtų chromo oksidu, tarnavimo laikas yra tris kartus ilgesnis longer nei įprastų plokščių.

Procesorius

Procesoriaus gamintojas: Intel
Procesoriaus lizdas: LGA 1700
Compatible procesoriaus serija: Intel® Celeron®, Intel_® AI_™, 6 Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9, Intel® Pentium Gold
Palaikomi procesoriaus lizdai: LGA 1700

Atmintis

Palaikomi atminties tipai: DDR4-SDRAM
Atminties lizdų skaičius: 4
Atminties lizdų tipas: DIMM
Atminties kanalai: Dviejų kanalų
ECC suderinamumas: Ne ECC
Palaikomi atminties taktiniai dažniai: 2133, 2400, 2666, 2800, 2933, 3000, 3333, 3400, 3466, 3600, 3733, 3866, 4000, 4266, 4400, 4600, 4800, 5000, 5066 MHz
Maksimali vidinė atmintis: 128 GB
Nebuferinė atmintis: Taip

Saugojimo valdikliai

Palaikomi atminties diskų tipai: HDD ir SSD
Palaikomos atminties diskų sąsajos: M.2, PCI Express 4.0, SATA III
Palaikomų standžiųjų diskų skaičius: 4
Palaikomų atminties diskų skaičius: 7
RAID palaikymas: Taip
RAID lygiai: 0, 1, 5, 10

Vidinis įvesties / išvesties

USB 2.0 jungtys: 2
USB 3.2 Gen 1 (3.1 Gen 1) jungtys: 2
SATA III jungčių skaičius: 4
S/PDIF išvesties jungtis: Taip
Priekinio skydelio audio jungtis: Taip
Priekinio skydelio jungtis: Taip
ATX Maitinimo jungtis (24-pin): Taip
CPU ventiliatoriaus jungtis: Taip
Korpuso ventiliatoriaus jungčių skaičius: 3
Korpuso įsilaužimo jungtis: Taip
EPS maitinimo jungtis (8-pin): Taip
COM jungčių skaičius: 1
TPM jungtis: Taip
„Thunderbolt“ jungtys: 1
RGB LED kontaktų jungtis: Taip

Galinio skydelio įvesties / išvesties prievadai

USB 2.0 prievadų kiekis: 2
USB 3.2 Gen 1 (3.1 Gen 1) A tipo prievadų kiekis: 1
USB 3.2 Gen 2 (3.1 Gen 2) A tipo prievadų kiekis: 2
USB 3.2 Gen 2 (3.1 Gen 2) C tipo prievadų kiekis: 1
Ethernet LAN (RJ-45) prievadų kiekis: 1
VGA (D-Sub) prievadų kiekis: 1
HDMI prievadų kiekis: 1
HDMI versija: 2.1
DisplayPort prievadų kiekis: 1
DisplayPort versija: 1.4
Ausinių išvestys: 3
USB jungties tipas: USB A tipo, USB C tipo

Tinklas

Ethernet LAN: Taip
Ethernet sąsajos tipas: 2,5 gigabito Ethernet
„Wi-Fi“: Ne

Savybės

Pagrindinės plokštės lustų rinkinys: Intel B660
Audio išvesties kanalai: 7.1 kanalai
Komponentas: PC
Pagrindinės plokštės formos koeficientas: ATX
Pagrindinės plokštės lustų rinkinys family: Intel
Maitinimo šaltinio tipas: ATX
Palaikomos „Windows“ operacinės sistemos: „Windows 10“ x64_, „Windows 11“ x64

Išplėtimo lizdai

PCI Express x1 (kartos 3.x) lizdai: 2
PCI Express x16 (kartos 3.x) lizdai: 1
PCI Express x16 (kartos 4.x) lizdai: 1
M.2 (M) lizdų skaičius: 3

BIOS

BIOS tipas: UEFI AMI
BIOS atminties dydis: 128 Mbit
CMOS trumpiklio išvalymas: Taip

Logistikos duomenys

Harmonizuota sistema (HS) code: 84733020

Svoris ir matmenys

Plotis: 305 mm
Gylis: 244 mm
Aukštis: 53 mm

Pakuotės turinys

Pridedami laidai: SATA

Other savybės

Svoris: 891 g
