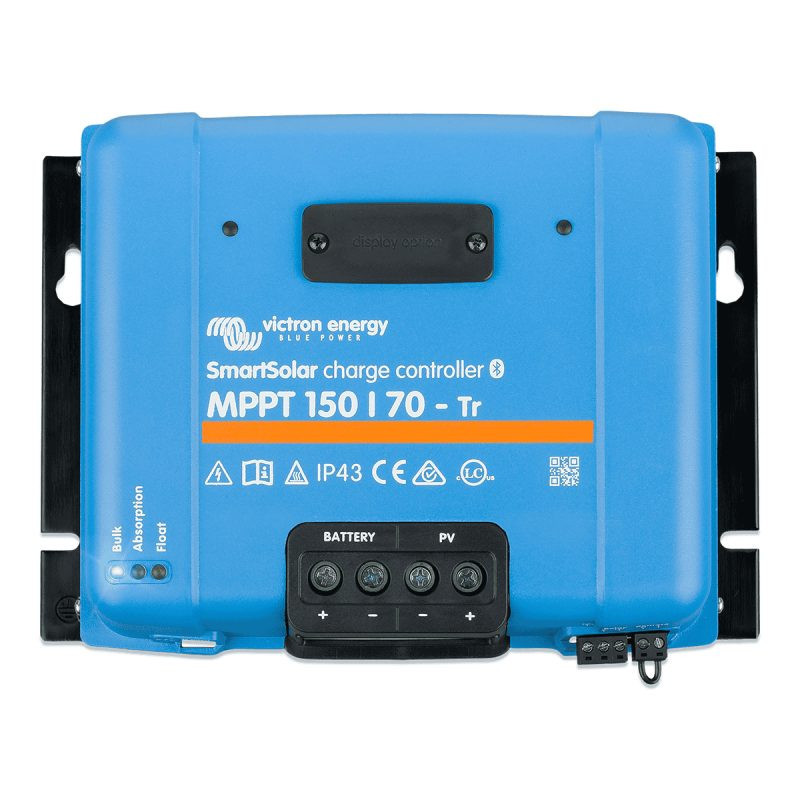

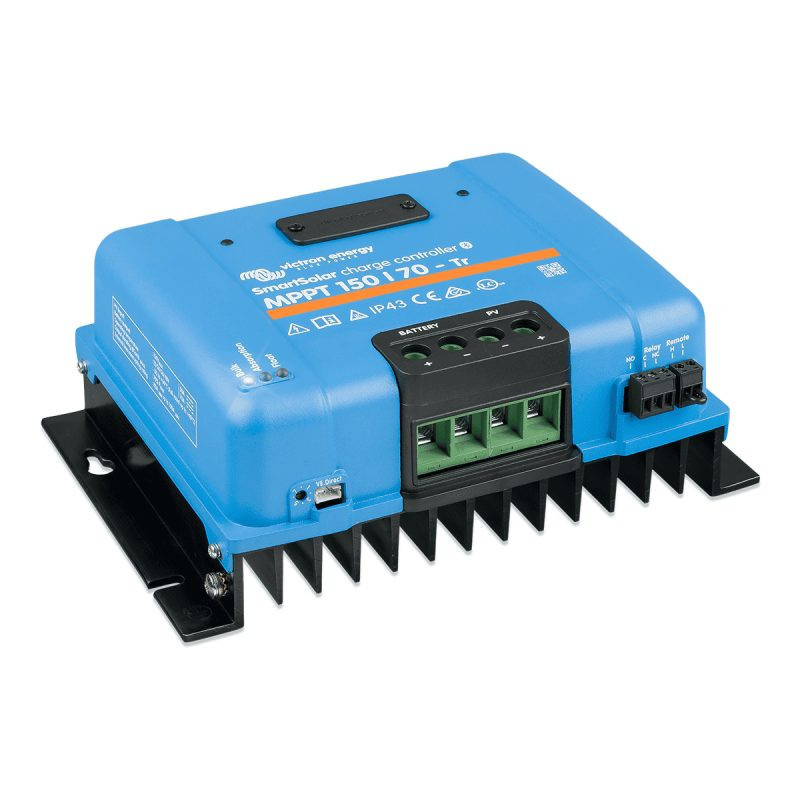

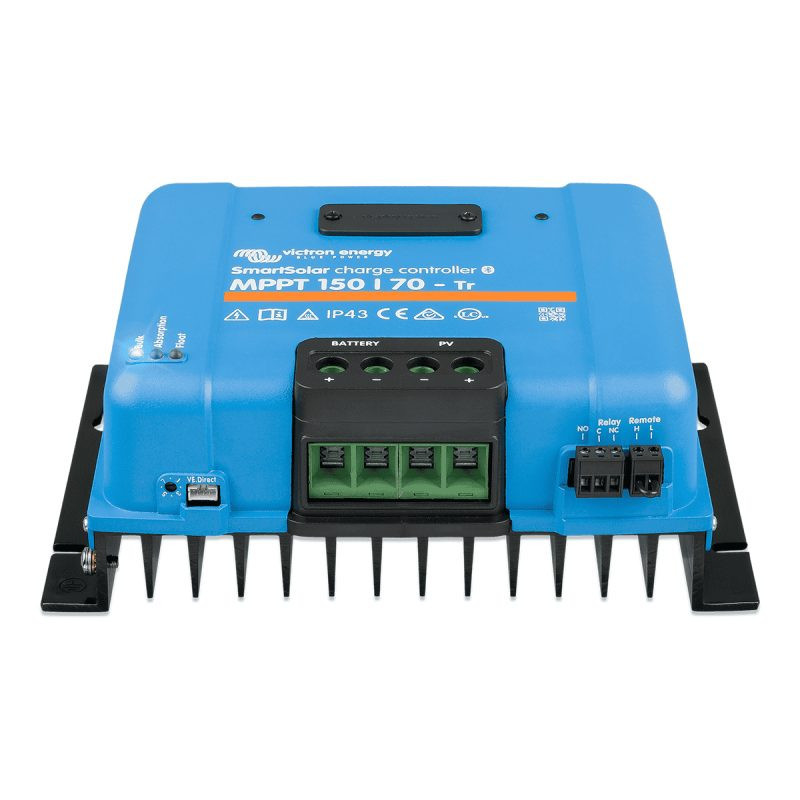

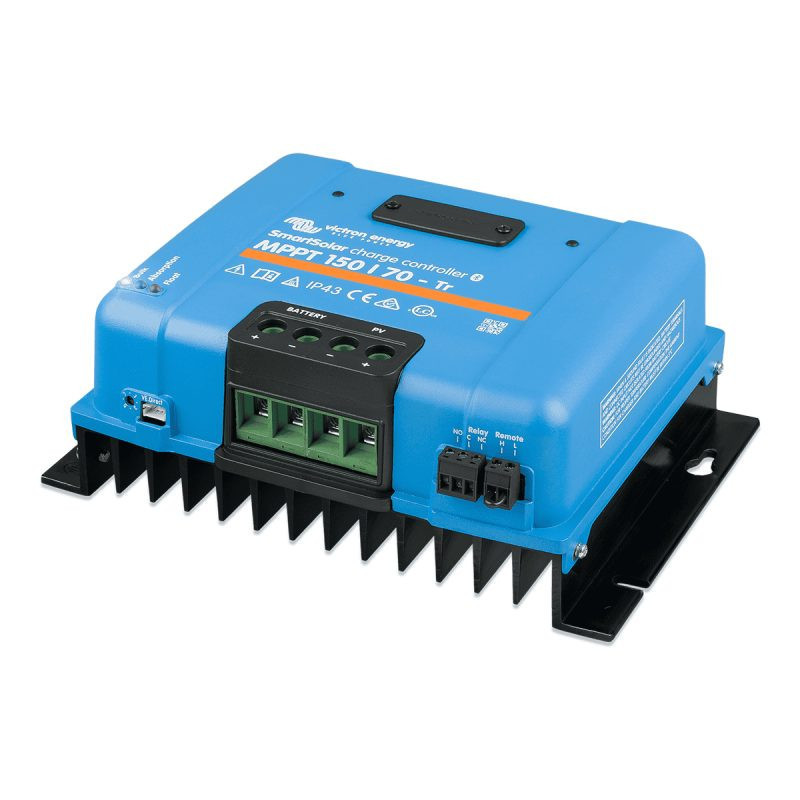

„SmartSolar MPPT 150 / 70-Tr“

Įkrovimo valdiklis „SmartSolar MPPT 150/70-Tr“ įmonės Victron Energy yra novatoriškas sprendimas reikliems fotovoltinių sistemų naudotojams, siekiantiems maksimalaus efektyvumo ir patikimumo energijos valdyme. palaikymas iki 150 V įėjimo įtampai ir Maksimali įkrovimo srovė 70A Šis valdiklis suteikia lankstumo konfigūruojant saulės energijos sistemą ir užtikrina saugų bei greitą akumuliatorių įkrovimą.

MPPT technologija – maksimalus efektyvumas

Viena iš pagrindinių šio reguliatoriaus funkcijų yra MPPT technologija (maksimalus galios taškų sekimas), kuris automatiškai seka ir optimizuoja fotovoltinių plokščių našumą. Tai leidžia maksimaliai išnaudoti turimą energiją net ir esant sudėtingoms apšvietimo sąlygoms, pavyzdžiui, debesuotoms dienoms ar daliniam pavėsiui. Palyginti su tradiciniais valdikliais, MPPT technologija leidžia padidinti efektyvumą 10–30 %, o tai reiškia reikšmingas santaupas ir ilgesnį sistemos veikimą.

Baterijos veikimo algoritmas – apsauga ir ilgesnis baterijos veikimo laikas

„SmartSolar MPPT 150/70-Tr“ turi unikalią Baterijos veikimo algoritmas, kuris užtikrina optimalų akumuliatoriaus įkrovos būsenos valdymą. Šis algoritmas veikia stebėdamas akumuliatoriaus įkrovos lygį ir, jei reikia, automatiškai ribodamas apkrovą, kai akumuliatorius yra nepakankamai įkrautas. Įprastas pilnas įkrovimas baterija pailgina jos tarnavimo laiką ir sumažina priešlaikinio susidėvėjimo riziką.

Daugiapakopis įkrovimo procesas

„SmartSolar“ reguliatorius naudoja Trifazis įkrovimo algoritmas Fazė Masinis Įkrauna akumuliatorių maksimaliu galingumu, kol pasiekiama nustatyta įtampa. Tada jis pereina į įkrovimo fazę. Absorbcija kuris stabilizuoja įkrovimą ir yra paskutinis etapas Plūduriuoti, kur įtampa sumažinama iki laikykite bateriją pilnai įkrautą tuo pačiu sumažinant energijos suvartojimą ir pailginant baterijos veikimo laiką.

Paprastas valdymas per „Bluetooth“

leidžia visiškai valdyti ir stebėti valdiklio veikimą naudojant išmaniojo telefono programėlę. Tai leidžia vartotojui nuolat stebėti sistemos veikimo parametrus, tokius kaip akumuliatoriaus įtampa, skydelio galia ir energijos išeiga tam tikrą dieną. Be to, programėlė leidžia vartotojams reguliuoti valdiklio nustatymus ir atnaujinti programinę įrangą paprastai ir greitai.

Jūsų sistemos saugumas

„SmartSolar 150/70-Tr“ reguliatorius sukurtas atsižvelgiant į aukščiausią saugumo lygį. Jis aprūpintas apsauga nuo perkrovimo ir gilus akumuliatorių išsikrovimas, kuris apsaugo tiek nuo pačių baterijų, tiek nuo visos saulės sistemos pažeidimų. Tai suteikia vartotojui pasitikėjimo, kad jo fotovoltinė instaliacija veikia tinkamai. saugus ir patikimas.

Suderinamumas ir išplėtimo galimybės

„SmartSolar MPPT 150/70-Tr“ suderinamas su įvairiomis fotovoltinių sistemų konfigūracijomis. Jis gali veikti su baterijomis, kurių įtampa yra 12 V, 24 V, 36 V ir 48 V kuriuos automatiškai parenka valdiklis ir kurie taip pat leidžia lygiagretų jungimą iki 10 vienetų per „Bluetooth“. Todėl tai idealus sprendimas tiek mažoms, tiek didelėms fotovoltinėms sistemoms.

Papildomi priedai dar didesnei kontrolei

Siekiant dar labiau išplėsti funkcionalumą, yra pasirenkami priedai, pavyzdžiui, „Smart Battery Sense“, kuri stebi akumuliatoriaus įtampą ir temperatūrą, ir MPPT valdymas, išorinis ekranas, leidžiantis rodyti išsamius sistemos parametrus.

Pagrindiniai techniniai parametrai:

• Baterijos įtampa 12 / 24 / 48 V (automatinis pasirinkimas), 36 V įtampai reikalinga programinė įranga


• Nominali įkrovimo srovė 70 A


• Nominali PV galia (12 V) 1000 W


• Nominali PV galia (24 V) 2000 W


• Nominali PV galia (36 V) 3000 W


• Nominali PV galia (48 V) 4000 W


• Maksimali PV trumpojo jungimo srovė 50 A (maks. 30 A vienai MC4 jungčiai)


• Maksimali PV atvirosios grandinės įtampa 150 V (absoliuti maksimali įtampa šalčiausiomis sąlygomis)


• Maksimalus našumas 98%


• Savo vartojimas Mažiau nei 35 mA esant 12 V / 20 mA esant 48 V įtampai


• Absorbcinė įkrovimo įtampa Numatytasis nustatymas: 14,4 V / 28,8 V / 43,2 V / 57,6 V (reguliuojamas: sukamuoju jungikliu, ekranu, „VE.Direct“ arba „Bluetooth“ ryšiu)


• Plaukiojančio įkrovimo įtampa Numatytasis nustatymas: 13,8 V / 27,6 V / 41,4 V / 55,2 V (reguliuojamas: sukamuoju jungikliu, ekranu, „VE.Direct“ arba „Bluetooth“ ryšiu)


• Įkrovimo įtampos išlyginimas Numatytasis nustatymas: 16,2 V / 32,4 V / 48,6 V / 64,8 V (reguliuojamas)


• Įkėlimo algoritmas Daugiapakopis adaptyvus (aštuoni iš anksto užprogramuoti algoritmai) arba vartotojo apibrėžtas algoritmas


• Temperatūros kompensacija: -16 mV / -32 mV / -64 mV / °C


• Saugumas: PV atvirkštinis poliškumas, išėjimo trumpasis jungimas, perkaitimas


• Darbinė temperatūra Temperatūra: nuo -30 iki +60 °C (visa vardinė galia iki 40 °C)


• Drėgmė 95 %, be kondensacijos


• Maksimalus aukštis 5000 m (pilna vardinė galia iki 2000 m)


• Aplinkos būklė Viduje, be oro kondicionieriaus


• Taršos laipsnis PD3


• Duomenų perdavimo prievadas: VE.Direct arba „Bluetooth“


• Nuotolinis įjungimas / išjungimas Taip (2 polių jungtis)


• Programuojama relė DPST, kintamosios srovės vardinės vertės: 240 V kintamoji srovė / 4 A, nuolatinės srovės vardinės vertės: nuo 4 A iki 35 V nuolatinės srovės, nuo 1 A iki 60 V nuolatinės srovės


• Lygiagretus darbas Taip, galima sinchronizuoti iki 10 įrenginių per „Bluetooth“

Parametrai - MPPT Smart Solar 150 | 60 MC4

• Spalva Mėlyna (RAL 5012)


• PV terminalai 35 mm² / AWG2 (Tr modeliai), dvi poros MC4 jungčių (MC4 modeliai)


• Akumuliatoriaus gnybtai 35 mm² / AWG2


• Apsaugos kategorija IP43 (elektroniniai komponentai), IP22 (jungčių sritis)


• Svarstyklės 3 kg


• Matmenys (aukštis x plotis x gylis) Matmenys: 185 x 250 x 95 mm


• Saugumas: EN/IEC 62109-1, UL 1741, CSA C22.2

Iš Victron Energy yra novatoriškas sprendimas, kuris apjungia didelis efektyvumas, pažangi MPPT technologija ir saugumo funkcijos, todėl tai idealus pasirinkimas visiems, norintiems maksimaliai išnaudoti savo fotovoltinės sistemos potencialą. Dėl paprasto valdymo, pažangaus „Bluetooth“ valdymo ir išplėtimo galimybių šis valdiklis suteikia pagrindą patikimai ir efektyviai energijos valdymo sistemai.
