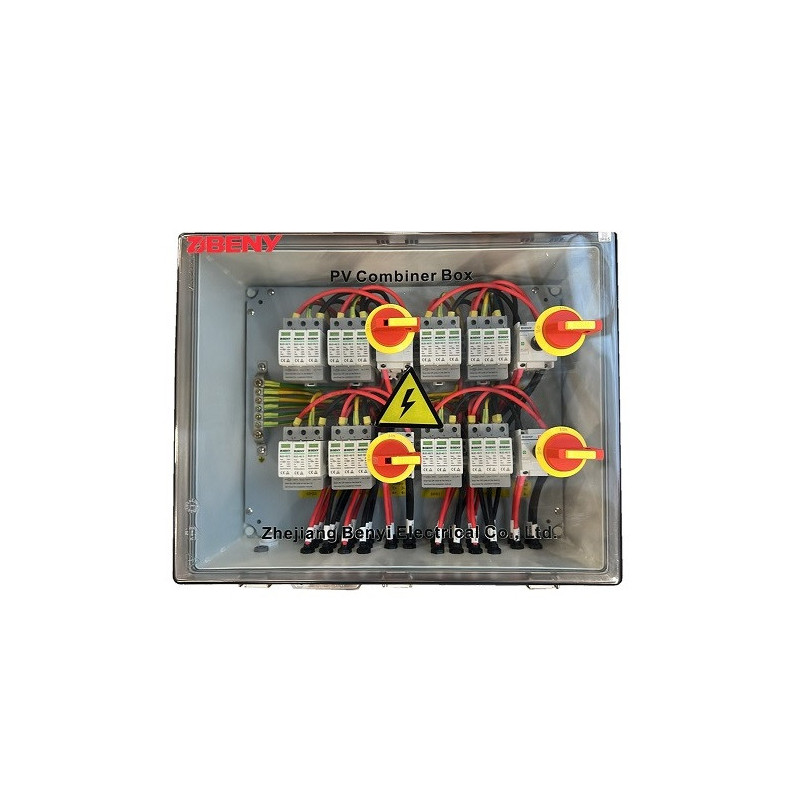

PV atjungimo skydelis, DC 8in-8out, išorinis

PV atjungimo skydelis, DC 8in-8out, išorinis





Ypatybės:

• 8 įėjimai, 8 išėjimai 1000V DC.


• Nuolatinės srovės įvadų dėžutė 8 įėjimų / 8 išėjimų PV sistemai.


• Skirta apsaugai nuo viršįtampių ir saulės energijos nuolatinės srovės pusės izoliavimui.


• Atspari UV spinduliams, vandeniui ir dulkėms IP66, smūgiams IK10, nedegi V0.


• Pridedamas MC4 jungčių rinkinys.

Nuolatinės srovės jungiklis:

• 6 kontaktų, 1000V DC, 50A. (2vnt.)


• DC jungiklis pasitarnauja ir kaip dėžutės durelių rankena.


• Patentuota nuolatinės srovės gesinimo kamera. Magnetinis plienas viduje užtikrina greitą ir saugų gesinimą.


• Sertifikatai: UI508i, IEC60947-3 Pv2.

Nuolatinės srovės SPD:

• 3 kontaktų, 1000V DC, 40kA. (8vnt.)


• Skirta fotovoltinių elementų apsaugai.


• Didesnis galingumas (IEC, UL).


• Reakcijos laikas <25ns.


• Sertifikatai: IEC 61643, UI1449.

Techniniai duomenys:

• Įėjimai: 8.


• Išėjimai: 8.


• Maksimali įtampa: 1000 V.


• DC jungiklis: 6P, 1000V, 50A. (2vnt.)


• DC SPD: 3P, 1000V, 40kA. (8vnt.)


• Trumpojo jungimo srovė vienam įėjimui (Isc): 15A-30A (keičiama).


• Maksimali išėjimo srovė: 50A.


• Korpuso medžiaga: 100% PC (polikarbonatas).


• Saugos klasė: IP66 (atspari vandeniui ir dulkėms), IK10 (atspari smūgiams), V0 (atspari ugniai).


• Matmenys: 400x600x180 mm.


• Įėjimo kabelių storiai: PG09, 2,5-16 mm.


• Išėjimo kabelių storiai: PG21, 2,5-16 mm.


• Darbinė temperatūra: -25°C iki 60°C.
