PV Jungiamoji Dėžutė - CNC 8 Grandinių 1 000 V DC PV Jungiamoji Dėžutė, 8 Įėjimai / 8 Išėjimai, 50 A, IP66, Polikarbonat
Prekės kodas: 14-6942367528787

8 įėjimų ir 8 išėjimų 1 000 V nuolatinės srovės fotovoltinių modulių jungimo dėžė, skirta saulės elektrinės grandinėms sujungti ir izoliuoti. Ji turi 50 A nuolatinės srovės jungiklius, 40 kA viršįtampių ribotuvus, polikarbonato IP66 korpusą su UL94 V-0 degumo klase, MC4 jungtis ir rakinamą rankeną; matmenys - 528 × 458 × 358 mm.

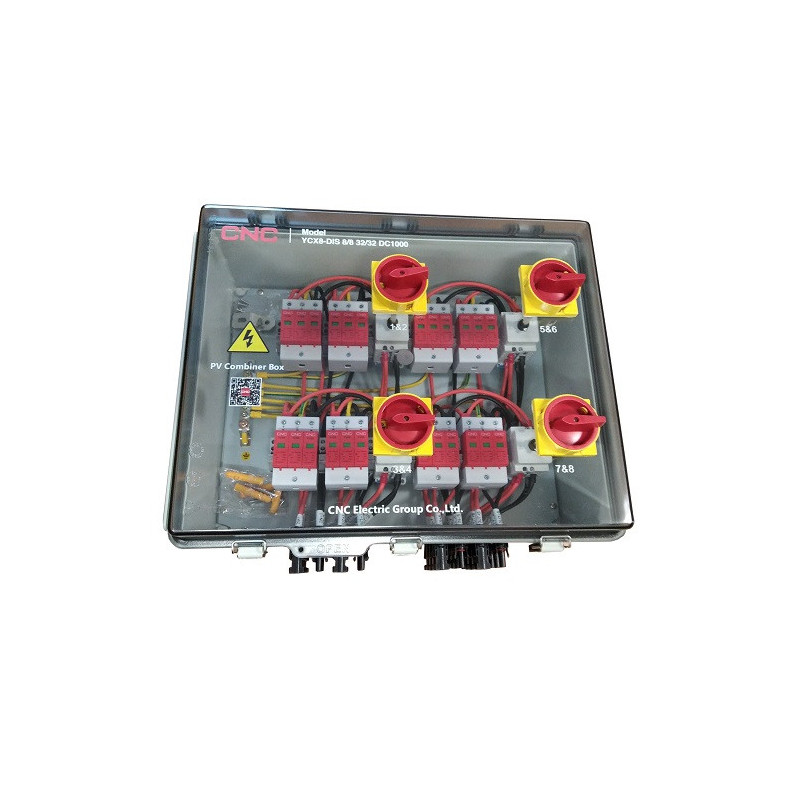

PV atjungimo skydelis, DC 8in-8out, IP66

PV Jungiamoji Dėžutė - CNC 8 Grandinių 1 000 V DC PV Jungiamoji Dėžutė, 8 Įėjimai / 8 Išėjimai, 50 A, IP66, Polikarbonat

Prekės kodas: 14-6942367528787

8 įėjimų ir 8 išėjimų 1 000 V nuolatinės srovės fotovoltinių modulių jungimo dėžė, skirta saulės elektrinės grandinėms sujungti ir izoliuoti. Ji turi 50 A nuolatinės srovės jungiklius, 40 kA viršįtampių ribotuvus, polikarbonato IP66 korpusą su UL94 V-0 degumo klase, MC4 jungtis ir rakinamą rankeną; matmenys - 528 × 458 × 358 mm.

Jūsų palyginimo sąraše yra 3 prekės, prašome vieną pašalinti ir bandyti dar kartą.
  • Įtraukti į patikusias prekes
  • Pridėta į patikusias prekes
  • Pašalinta iš patikusų prekių
Įtraukti į palyginimą
531,43 €
Prekė sandelyje

Garantija
24 mėn.

Pristatymas iš Europos
per 4 - 5*
d. d.

Jūsų žinutė sėkmingai išsiųsta!
Užpildykite privalomus laukus*

CNC 8 stygų 1000 V DC fotovoltinių sistemų jungtinė dėžė


8 įėjimų ir 8 išėjimų 1000 V DC fotovoltinių sistemų jungtinė dėžė, skirta saulės fotovoltinių modulių grandinėms sujungti ir izoliuoti. Joje įrengti 50 A DC jungikliai ir 40 kA viršįtampių ribotuvai. Polikarbonato korpusas pasižymi IP66 ir UL94 V-0 klasėmis, turi MC4 jungtis, rakinamą rankeną. Matmenys - 528 × 458 × 358 mm.


  • Skirta saulės fotovoltinėms sistemoms su 8 įėjimo ir 8 išėjimo grandinėmis, veikiančioms iki 1000 V DC įtampa.
  • Užtikrina nuolatinės srovės grandinės izoliavimą ir apsaugą nuo viršįtampių, naudojant rakinamus 50 A jungiklius ir 40 kA viršįtampių ribotuvus.
  • Patvarus, UV spinduliams atsparus, pagal UL94 V-0 klasę antipireninis polikarbonato korpusas, tinkamas montuoti lauke.
  • Komplekte yra MC4 jungtys ir patvari elektros lanko gesinimo kamera, užtikrinanti saugesnį fotovoltinių grandinių valdymą.

Gaminio savybės
Gaminio tipas DC fotovoltinių sistemų jungtinė dėžė
Fotovoltinės sistemos konfigūracija 8 grandinių įėjimas ir 8 grandinių išėjimas
Korpuso medžiaga UV spinduliams atsparus polikarbonatas
Korpuso apsaugos klasė IP66, apsauga nuo dulkių ir vandens
Atsparumas liepsnai UL94 V-0
Jungtys Su MC4 suderinamos jungtys
Korpuso matmenys 528 × 458 × 358 mm

Elektrinės specifikacijos
Didžiausia DC įtampa 1000 V DC
Didžiausia išėjimo srovė 50 A
Trumpojo jungimo srovė viename įėjime 15-30 A, konfigūruojama
DC jungikliai 4 × 50 A, 1000 V DC
Jungiklių savybės Rakinama rankena ir elektros lanko gesinimo kamera
Viršįtampių ribotuvai 8 × 1000 V DC viršįtampių ribotuvai
Didžiausia iškrovos srovė 40 kA
Nominali iškrovos srovė 20 kA
Apsaugos nuo įtampos lygis 3,6 kV
Viršįtampių ribotuvo reakcijos laikas <25 ns

Montavimo ir naudojimo informacija
Įėjimo kabelių įvorės PG09, tinkamos 2,5-16 mm kabeliams
Išėjimo kabelių įvorės PG21, tinkamos 2,5-16 mm kabeliams
Darbinė temperatūra −25 °C-+60 °C
Taikomi standartai IEC 60529, UL 508i, IEC 60947-3, IEC 61643-31 ir EN 50539-11+A1
Saugos įspėjimas Naudoti tik 1000 V DC fotovoltinėse sistemose. Montuoti gali tik kvalifikuoti specialistai. Prieš atidarydami arba atlikdami techninę priežiūrą, atjunkite įrenginį ir patikrinkite, ar nėra DC įtampos. Laikykitės galiojančių elektrosaugos taisyklių ir montavimo instrukcijų.

Height 400 mm
Length 150 mm
Weight 4500 g
Width 300 mm
