Saulės Fotovoltinių Sistemų Kombinavimo Dėžutė - CNC 4 Grandinių, 1 000 V IP66
Prekės kodas: 14-6942367528763

PV DC jungtinė dėžė, skirta keturioms saulės modulių grandinėms prijungti prie keturių išėjimų; ji pritaikyta iki 1 000 V DC įtampai ir 50 A išėjimo srovei. Polikarbonato korpusas su IP66 apsaugos klase turi nuolatinės srovės jungiklius, apsaugos nuo viršįtampių įtaisus, MC4 jungtis ir rakinamas rankenėles.

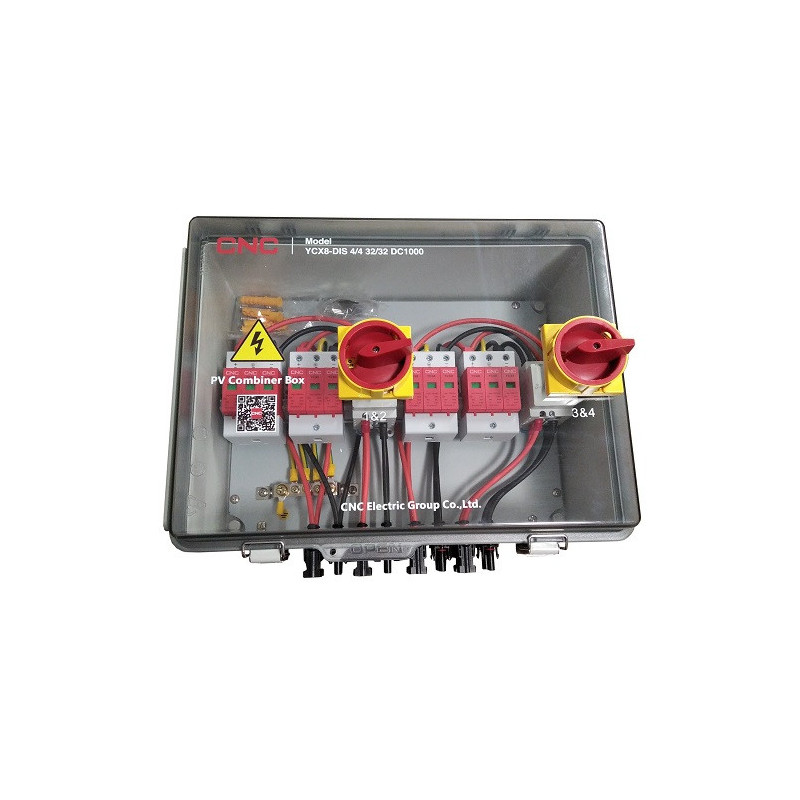

PV atjungimo skydelis, DC 4in-4out, IP66

Saulės Fotovoltinių Sistemų Kombinavimo Dėžutė - CNC 4 Grandinių, 1 000 V IP66

Prekės kodas: 14-6942367528763

PV DC jungtinė dėžė, skirta keturioms saulės modulių grandinėms prijungti prie keturių išėjimų; ji pritaikyta iki 1 000 V DC įtampai ir 50 A išėjimo srovei. Polikarbonato korpusas su IP66 apsaugos klase turi nuolatinės srovės jungiklius, apsaugos nuo viršįtampių įtaisus, MC4 jungtis ir rakinamas rankenėles.

Jūsų palyginimo sąraše yra 3 prekės, prašome vieną pašalinti ir bandyti dar kartą.
  • Įtraukti į patikusias prekes
  • Pridėta į patikusias prekes
  • Pašalinta iš patikusų prekių
Įtraukti į palyginimą
281,32 €
Prekė sandelyje

Garantija
24 mėn.

Pristatymas iš Europos
per 4 - 5*
d. d.

Jūsų žinutė sėkmingai išsiųsta!
Užpildykite privalomus laukus*

CNC 4 stygų PV nuolatinės srovės kombinerio dėžė, 1 000 V, IP66


PV nuolatinės srovės kombinerio dėžė, skirta keturioms saulės energijos grandinėms prijungti prie keturių išėjimų. Nominali įtampa - iki 1 000 V DC, išėjimo srovė - 50 A. Polikarbonato IP66 korpuse yra nuolatinės srovės jungikliai, apsaugos nuo viršįtampių įtaisai, MC4 jungtys ir užrakinamos rankenėlės.


  • Sujungia ir apsaugo iki 4 saulės PV nuolatinės srovės grandinių su 4 nuolatinės srovės išėjimais 1 000 V sistemose.
  • Į komplektą įeina 1 000 V DC atskyrimo jungikliai ir apsauga nuo saulės energijos sistemų viršįtampių, užtikrinanti saugesnę priežiūrą ir patikimą apsaugą nuo viršįtampių.
  • Tvirtas polikarbonato korpusas yra apsaugotas pagal IP66 standartą nuo vandens ir dulkių, taip pat atsparus UV spinduliams ir liepsnai pagal UL94 V-0 klasę.
  • Gamykloje paruošta konfigūracija su MC4 jungtimis, užrakinama rankenėle ir patentuota nuolatinės srovės lanko gesinimo kamera, skirta saugiam montavimui lauke.

Informacija apie gaminį
Gaminio tipas Saulės PV nuolatinės srovės kombinerio dėžė
Konfigūracija 4 stygų įėjimas / 4 stygų išėjimas
Korpuso medžiaga Polikarbonatas
Matmenys 428 × 358 × 258 mm

Elektrinės specifikacijos
Didžiausia nuolatinės srovės įtampa 1 000 V DC
Didžiausia išėjimo srovė 50 A
Trumpojo jungimo srovė vienam įėjimui 15-30 A, konfigūruojama
Nuolatinės srovės atskyrimo jungikliai 2 × 1 000 V, 50 A
Didžiausia SPD iškrovos srovė 40 kA
Nominali SPD iškrovos srovė 20 kA
Apsaugos nuo įtampos lygis 3,6 kV
SPD reakcijos laikas <25 ns

Jungtys ir apsauga
Jungtys MC4 jungtys
Įėjimo kabelių riebokšliai PG09, tinkami 2,5-16 mm kabeliams
Išėjimo kabelių riebokšliai PG21, tinkami 2,5-16 mm kabeliams
Apsaugos laipsnis IP66, apsauga nuo dulkių ir vandens
Atsparumas liepsnai UL94 V-0
Atsparumas UV spinduliams Taip
Rankenėlė Užrakinama rankenėlė su užraktu uždarytoje padėtyje
Apsauga nuo elektros lanko Nuolatinės srovės lanko gesinimo kamera

Naudojimo sąlygos ir standartai
Darbinė temperatūra −25 °C-+60 °C
Taikomi standartai IEC 60529, UL 508i, IEC 60947-3 PV2, IEC 61643-31, EN 50539-11+A1

Saugos įspėjimas
Įspėjimas Naudoti tik su suderinamomis saulės PV nuolatinės srovės sistemomis. Montavimo, patikros ir techninės priežiūros darbus gali atlikti tik kvalifikuoti specialistai, saugiai atjungę PV sistemą. Neviršykite nurodytų įtampos, srovės ir aplinkos sąlygų ribų. Nuolatinės srovės grandinės dienos šviesoje gali likti įjungtos ir sukelti elektros smūgį, elektros lanką, gaisrą arba sunkų sužalojimą.

Height 300 mm
Length 150 mm
Weight 4500 g
Width 400 mm
