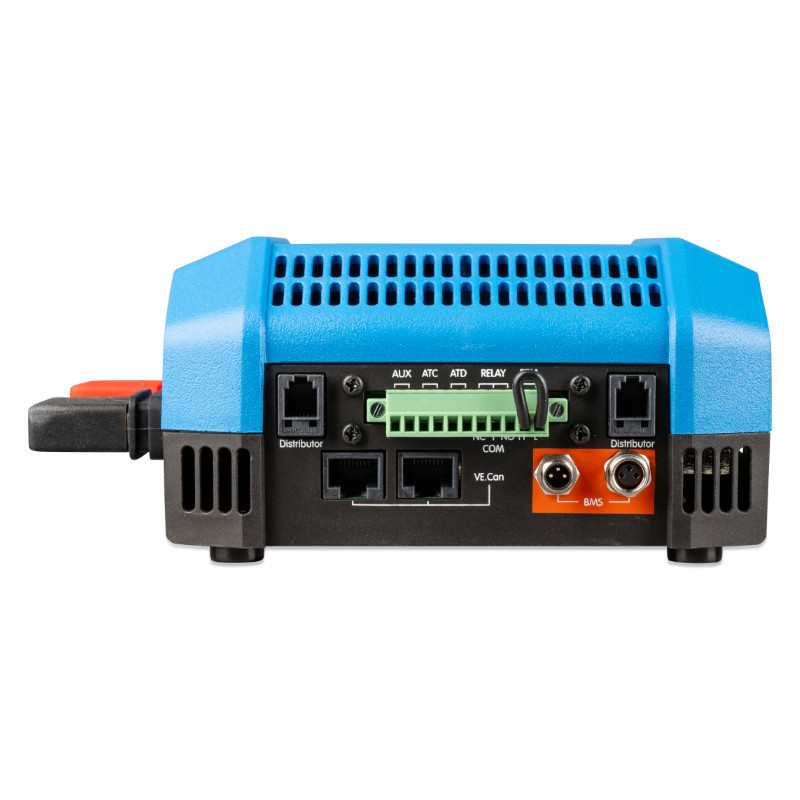

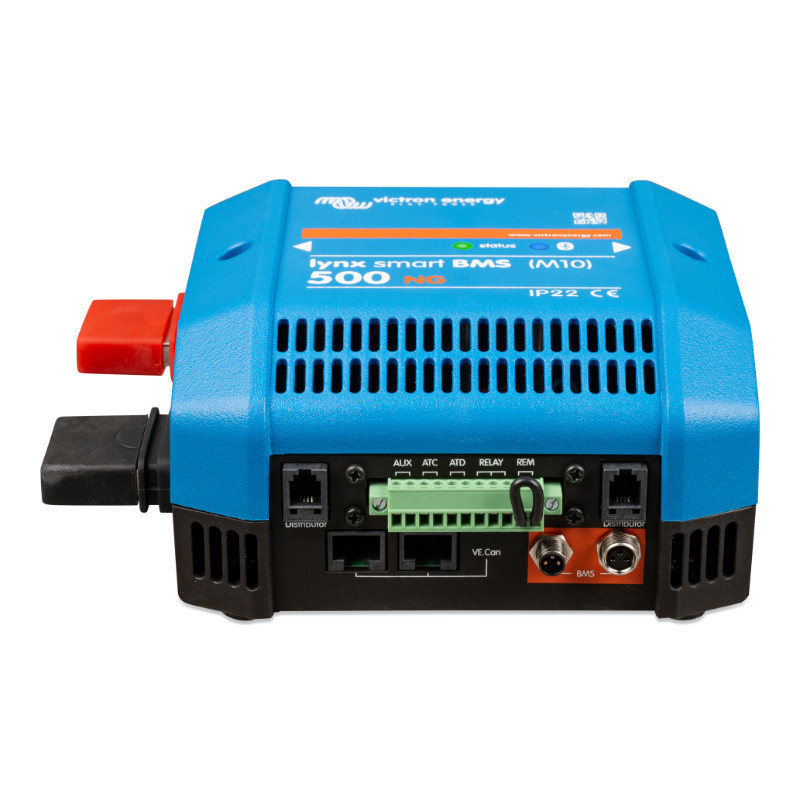

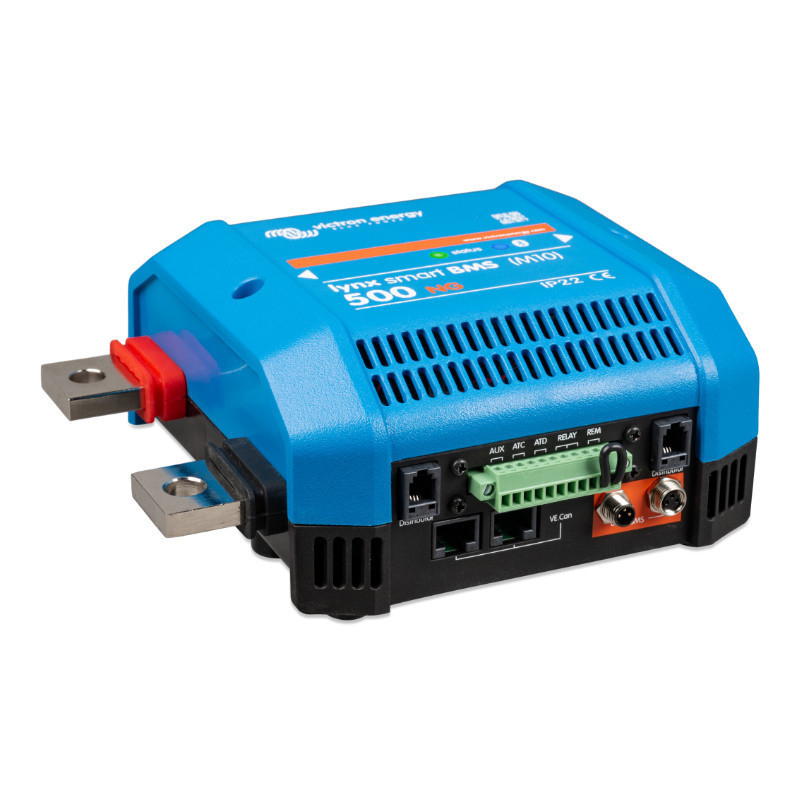

„Lynx Smart BMS“ NG 500 (M10)

Baterijų valdymo sistema „Lynx Smart BMS“ NG 500 (M10) iš žinomo prekės ženklo Victron Energy yra pažangus sprendimas, skirtas ličio baterijoms stebėti, valdyti ir apsaugoti „Victron“ ličio NG akumuliatoriai Pagrindinė jo funkcija – palaikyti optimalias akumuliatoriaus veikimo sąlygas tiksliai stebint pagrindinius parametrus, tokius kaip įtampa, srovė, temperatūra ir įkrovos būsena. Ši technologija apsaugo akumuliatorius nuo gilaus iškrovimo ir perkrovimo, užtikrindama ilgesnį akumuliatoriaus tarnavimo laiką ir našumą. Integruotas kontaktorius su nominalia srove. 500 A veikia kaip saugos mechanizmas, taip pat veikia kaip nuotoliniu būdu valdomas sistemos jungiklis. „Lynx“ išmanioji BMS sistema užtikrina, kad jūsų akumuliatoriai visada būtų geriausios būklės, užtikrindami stabilumą ir patikimą veikimą net ir sudėtingiausiose instaliacijose.
Sistemos integravimas su kitais produktais Victron Energy paprasta ir greita dėl jungčių M10 kurie leidžia saugiai prijungti laidus. Tai supaprastina diegimą ir nuolatinę įrenginio priežiūrą, o tai labai svarbu vartotojams, kuriems reikalingas patikimas veikimas. Be to, „Lynx Smart BMS“ NG gali dirbti su įrenginiais Victron GX, pavyzdžiui, Cerbo GX, kuris leidžia efektyviai valdyti energiją sudėtingesnėse sistemose. Sistema palaiko modulinę energijos valdymo sistemą, leidžiančią lanksčiai ją išplėsti atsižvelgiant į naudotojo poreikius. „Bluetooth“ ir suderinamumas su programa VictronConnect yra papildomų patogumų, kurie palengvina konfigūravimą, stebėjimą ir diagnostiką, todėl šis sprendimas yra universalus ir intuityvus.

Techninės specifikacijos

• Modelis „Lynx Smart 500 A“ (M10)


• Baterijos įtampos diapazonas 9–60 V nuolatinė srovė


• Maksimali įėjimo įtampa 75 V nuolatinė srovė


• Palaikomos sistemos įtampos 12, 24 arba 48 V


• Apsauga nuo atvirkštinio poliškumo NE


• Pagrindinio apsauginio kontaktoriaus vardinė nuolatinė srovė 500 A nuolatinė srovė


• Pagrindinio apsauginio kontaktoriaus vardinė srovės pikinė vertė 600 A 5 minutes


• Energijos suvartojimas išjungus 0,3 mA visoms sistemos įtampoms


• Energijos suvartojimas budėjimo režimu Maždaug 0,6 W (50 mA esant 12 V)


• Energijos suvartojimas įjungus Maždaug 2,6 W (217 mA esant 12 V), priklausomai nuo relės būsenos


• Minimali apkrovos varža išankstiniam įkrovimui 10 Ω 12 V sistemoms, 20 Ω 24 V ir 48 V sistemoms


• Maksimali vardinė AUX išvesties srovė 1,1 A nuolatinė srovė, apsaugota atstatomu saugikliu


• Leistinas įkrovimo prievado maksimalus vardinis srovės stiprumas 0,5 A esant 60 V nuolatinei įtampai, apsaugota atstatomu saugikliu


• Išleidimo įleidimo angos maksimali vardinė srovė 0,5 A esant 60 V nuolatinei įtampai, apsaugota atstatomu saugikliu


• Signalizacijos relės (SPDT) maksimali srovės vertė 2A esant 60 V nuolatinės srovės įtampai


• Ryšiai:



  • Šyna M10 (sukimo momentas: 33 Nm)


  • VE.Can RJ45


  • Įvestis/išvestis Nuimamas daugiafunkcis jungiklis su varžtiniais gnybtais


  • BTV akumuliatoriaus kabeliai: Trijų polių apvali jungtis su kištuku ir kištuku bei M8 sriegiu


  • „Lynx“ platintojo saugiklių stebėjimas RJ10 (kabelis pridedamas prie kiekvieno „Lynx“ dozatoriaus)






• Korpuso medžiaga ABS


• Korpuso matmenys (A x P x G) Matmenys: 190 x 180 x 80 mm


• Vieneto svoris Svoris: 1,9 kg


• Šynų medžiaga Alavuotas varis


• Šynų matmenys (aukštis x plotis) 8 x 30 mm


• Darbinės temperatūros diapazonas Temperatūra: nuo -40 °C iki +60 °C


• Laikymo temperatūros diapazonas Temperatūra: nuo -40 °C iki +60 °C


• Drėgmė Maks. 95 % (nesikondensuojant)


• Apsaugos klasė IP22

Baterijų valdymo sistema „Lynx Smart BMS“ NG 500 (M10) yra pagrindinis elementas visuose įrenginiuose, kuriuose naudojamos ličio baterijos „Victron“ ličio NG akumuliatoriai Pažangios stebėjimo ir valdymo funkcijos užtikrina ne tik optimalų akumuliatoriaus veikimą, bet ir apsaugą atšiauriomis sąlygomis. Lengvai integruojama su kitais komponentais. Viktoras ir programos VictronConnect, tai sprendimas, kuris veiks tiek mažesnėse, tiek didesnėse instaliacijose.
