3x455W saulės baterijos su 100A MPPT 12V įkrovimo valdikliu

Ši 3x455 W saulės baterija su 100 A MPPT įkrovimo valdikliu, skirtu 12 V įtampai, yra technologiškai pažangus sprendimas, efektyviai paverčiantis saulės energiją elektra. Dėl MPPT įkrovimo valdiklio ši baterija optimaliai prisitaiko prie esamų saulės šviesos sąlygų, užtikrindama nuolatinę galią net ir kintančiomis oro sąlygomis. Ji idealiai tinka maitinti tokius įrenginius kaip televizoriai, šaldytuvai, nešiojamieji kompiuteriai ir apšvietimo sistemos, užtikrinant energetinę nepriklausomybę tiek namams, tiek poilsio zonoms.

Įtampa ir taikymas

Nuolatinė srovė, leidžianti maitinti įvairius kelioninius įrenginius ir kasdienę elektroniką. Jums tereikia tinkamų įkroviklių, kad galėtumėte lengvai įkrauti telefonus, planšetinius kompiuterius ir nešiojamuosius kompiuterius.
Rinkinys skirtas vartotojams, norintiems įdiegti savo sistemą, jame yra reikalingi laidai ir instrukcijos. Laidai yra iš anksto surinkti, o tai reiškia, kad jums reikės tik paprasto atsuktuvo ir plokščiojo veržliarakčio. Tai leidžia surinkti paprastai ir efektyviai.
MPPT įkrovimo valdiklis stebi tiek plokščių generuojamą srovę, tiek įtampą, automatiškai prisitaikydamas prie optimalaus veikimo taško. Tai leidžia sistemai išlaikyti našumą net esant prastam apšvietimui, pavyzdžiui, saulėtekio ar saulėlydžio metu, taip pat dalinai pavėsyje. Palyginti su tradiciniais PWM valdikliais, šis rinkinys pasiekia 25 % geresnių rezultatų.

Kaip veikia rinkinys?

Saulės baterijos generuoja energiją, kuri siunčiama į įkrovimo valdiklį, o iš ten – į akumuliatorių (nepridedama). Valdiklis užtikrina tinkamą akumuliatoriaus įkrovimą ir apsaugo nuo atvirkštinės srovės. Sukaupta energija gali būti naudojama įtampos keitikliui maitinti, kuris 12 V nuolatinę įtampą konvertuoja į standartinę 230 V įtampą, leidžiančią maitinti buitinius elektros prietaisus.

Į rinkinį įeina:

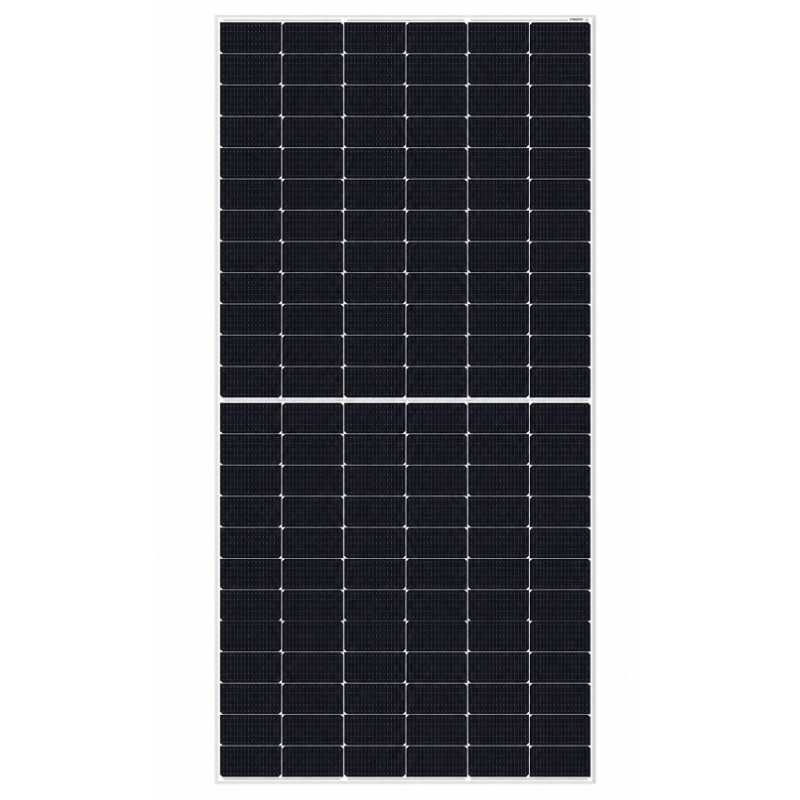

3 kartus TCL Bifacial 455W saulės baterija

Techninės specifikacijos

• Modelis: HSM-ND48-GR455


• Modulio tipas: N tipo TOPCon dvifazis dvigubas stiklas

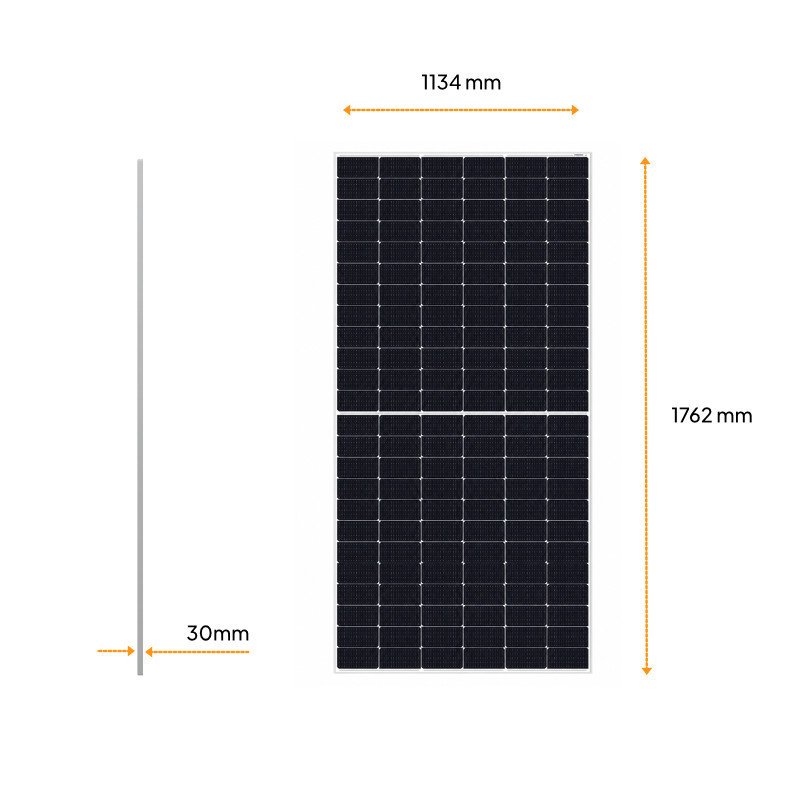

• Išoriniai matmenys: 1762 x 1134 x 30 mm


• Svarstyklės: 24,5 kg


• Saulės elementai: N tipo TOPCon


• Priekinis / galinis stiklas: karščiu grūdintas stiklas 2,0 mm + 2,0 mm


• Rėmas: anoduotas aliuminis


• Jungiamoji dėžutė: IP68, 3 apėjimo diodai


• Maksimali galia (Pmax) [W] Priekinis STC / BNPI: 455 / 501


• Atviros grandinės įtampa (Voc) [V] Priekinis STC / BNPI: 35,76 / 35,86


• Trumpojo jungimo srovė (Isc) [A] Priekinis STC / BNPI: 16,13 / 17,71


• Įtampa esant maksimaliai galiai (Vmp) [V] Priekinis STC / BNPI: 30,32 / 30,20


• Srovė esant maksimaliai galiai (Imp) [A] Priekinis STC / BNPI: 15,01 / 16,59


• Modulio efektyvumas: 22,8%


• Galios tolerancija: 0 / +3%


• Maksimali sistemos įtampa: 1500 V nuolatinė srovė


• Maksimalus serijos saugiklio nominalusis stiprumas: 30 A


• Darbinės temperatūros diapazonas: nuo -40°C iki +85°C


• Temperatūros koeficientas Pmax: -0,29 %/°C


• Temperatūros koeficientas Voc: -0,25 %/°C


• Temperatūros koeficientas Isc: +0,045 %/°C


• Bifacialumas Pmax / Isc: 80 % ± 5 %


• Bifacialumo vokalas: 98 % ± 2 %


• Mechaninė apkrova: sniegas: 5400 Pa / vėjas: 2400 Pa


• Dvipusis stiprinimas – Pmax galia esant 5% / 10%: 478 W / 501 W


• Dvipusis stiprinimas - lakiųjų medžiagų kiekis esant 5% / 10%: 35,76 V / 35,76 V


• Dvifazis stiprinimas - Isc esant 5% / 10%: 16,94 A / 17,74 A


• Bifacial Gain – Vmp esant 5 % / 10 %: 30,32 V / 30,32 V


• Bifacialinis prieaugis – poveikis esant 5% / 10%: 15,76 A / 16,51 A


•
  Temperatūros koeficientai:



  • Nominali modulio darbinė temperatūra: 43 ± 2 °C


  • Temperatūros koeficientas Isc: +0,045 %/°C


  • Temperatūros koeficientas Voc: -0,25 %/°C


  • Temperatūros koeficientas Pmax: -0,29 %/°C

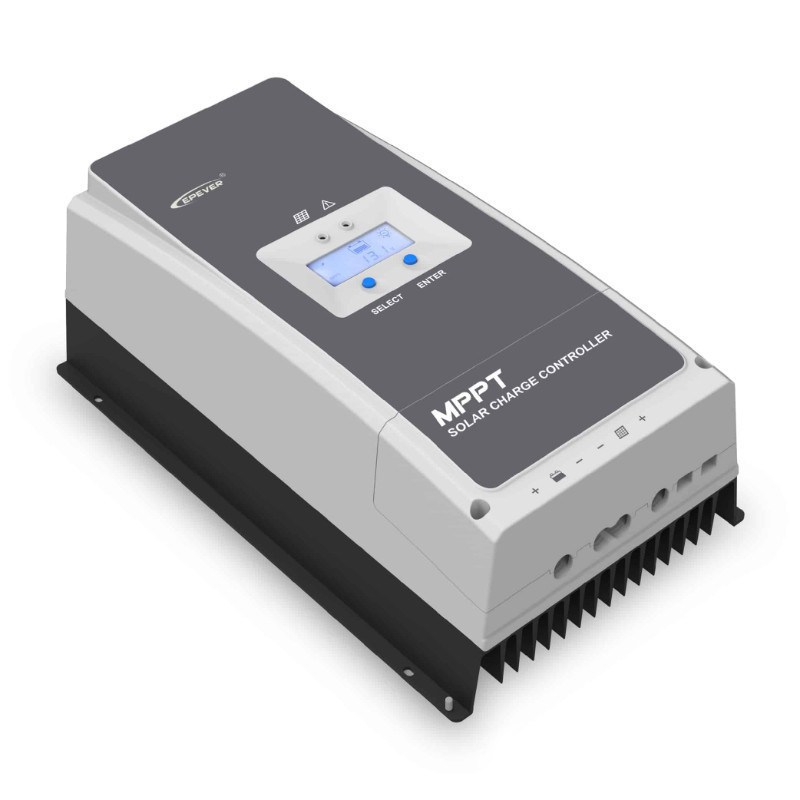

EPEVER MPPT Tracer 10420AN 100A įkrovimo valdiklis

Techninės specifikacijos:

• Nominali sistemos įtampa: 12/24/36/48 V nuolatinė srovė (automatinis)


• Baterijos tipas: Švino rūgšties baterijos (sandarūs/geliniai/užlieti), ličio (LiFePO4/Li(NiCoMn)O2), naudotojo


• Baterijos įėjimo įtampos diapazonas 8 V ~ 68 V


• Nominali įkrovimo srovė 100A


• Nominali įkrovimo galia:



  • 1250 W (12 V)


  • 2500 W (24 V)


  • 3750 W (36 V)


  • 5000 W (48 V)






• Maksimalus konversijos efektyvumas: 98,50 %


• MPPT sekimo efektyvumas ≥99,5 %


• Maksimali PV atvirosios grandinės įtampa:



  • 200 V (esant minimaliai temperatūrai)


  • 180 V (esant minimaliai darbinei temperatūrai)






• MPPT įtampos diapazonas (Akumuliatoriaus įtampa + 2 V) ~ 144 V


• Išlyginamoji įtampa:



  • Uždaryta: 14,6 V


  • Užlieta: 14,8 V


  • Vartotojas: 9–17 V






• Įtampos didinimas:



  • Gelis: 14,2 V


  • Uždaryta: 14,4 V


  • Užlieta: 14,6 V


  • Vartotojas: 9–17 V






• Palaikomojo įkrovimo įtampa:



  • Gelio/sandarus/užsandarintas: 13,8 V


  • Vartotojas: 9–17 V






• Žemos įtampos pakartotinio prijungimo įtampa:



  • Gelio/sandarus/užsandarintas: 12,6 V


  • Vartotojas: 9–17 V






• Žemos įtampos atjungimo įtampa:



  • Gelio/sandarus/užsandarintas: 11,1 V


  • Vartotojas: 9–17 V






• Savarankiškas vartojimas:



  • 98 mA (12 V)


  • 60 mA (24 V)


  • 50 mA (36 V)


  • 46 mA (48 V)






• Temperatūros kompensacija (švino rūgšties akumuliatoriui): -3mV/ /2V (numatytasis)


• Santykinė drėgmė: nuo 5 % iki 95 % (nesikondensuojant)


• Apsauginis barjeras IP20


• Ryšio sąsaja RS485 (5 V nuolatinė srovė / 200 mA, du RJ45 prievadai lygiagrečiai)


• Žemė Dažnas neigiamas


• Matmenys (I x P x A) Matmenys: 394 × 242 × 143 mm


• Svarstyklės Svoris: 7,4 kg

Saulės energijos kabelis instaliacijos prijungimui 4mm2 - 2x10m (20m)

MC4 nuoseklioji jungtis

• Priedai ir kabeliai. Komplekte yra aukštos kokybės 4 mm² saulės kabeliai, skirti plokščių prijungimui prie valdiklio. Kabeliai užbaigiami MC4 jungtimis, užtikrinančiomis greitą ir be nuostolių prijungimą. MC4 jungtys yra hermetiškos, užtikrinančios saugų ir efektyvų įrenginio veikimą bei leidžiančios greitai atjungti plokštes prireikus.
