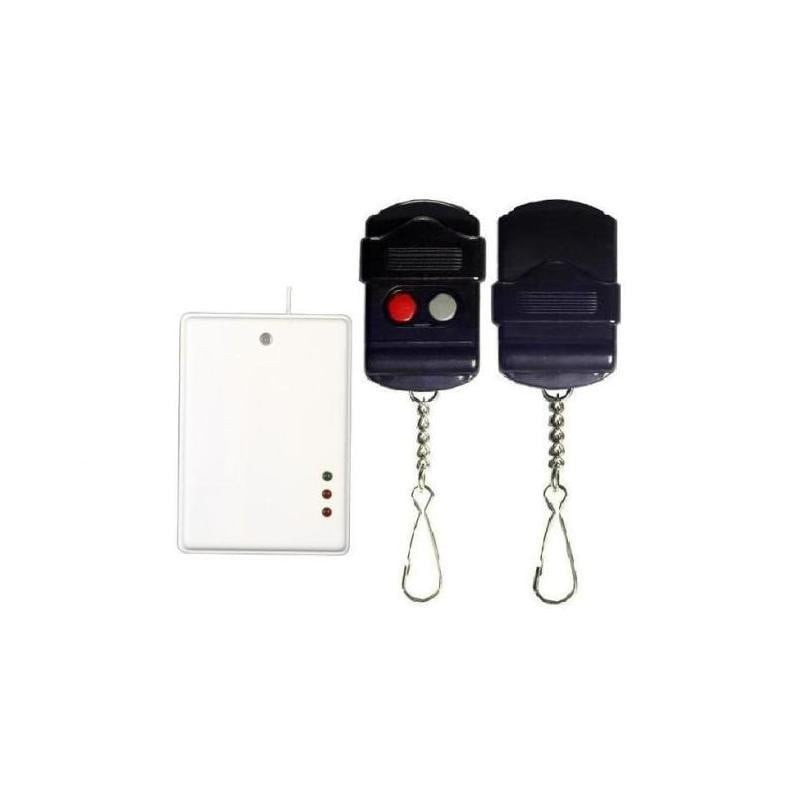

Radijo imtuvo komplektas Gorke RSU-Z2 / 2 2-ch

IMTUVĖJO TECHNINIAI PARAMETRAI

• Priėmimo modulio tipas: superreakcija
• jautrumas: -100 dBm
• kanalų skaičius: 2
• atminties talpa: 14 (113 parinktis)
• Nominali maitinimo įtampa: 12 V DC
• leistina maitinimo įtampa: 10–15 V nuolatinė srovė
• statinis energijos suvartojimas: 17 mA
• Maksimali energijos sąnauda: 40 mA
• Talpa: relės išėjimas: 1A / 30 V DC, S tranzistoriaus išėjimas: 0,5A / 12 V DC, sabotažo išėjimas: 50mA / 12 V DC
• relės veikimo režimas: mono arba bistabilus
• Mono režimo laiko intervalas: ~1 s–4 min. 20 s
• darbinės temperatūros diapazonas: nuo 0 iki +40
• Matmenys (mm): 48 * 68 * 26

NUOTOLINIO VALDYMO PULTO TECHNINIAI PARAMETRAI

• mygtukų skaičius: 2
• Diapazonas (m): 100/200
• galia: <5mW
• Maitinimo šaltinis: 1 baterija 12V
• Matmenys (mm) 29 * 61 * 11

Pagrindinis panaudojimas - signalizacijos sistemose kaip įrenginys, valdantis kitų sistemos įrenginių, pavyzdžiui, jutiklių, blokavimo zonų ir detektorių, darbą arba kaip pavojaus mygtukas. Imtuvas gali būti naudojamas kaip įranga, kuri nuotoliniu būdu valdo šių įrenginių darbą: vartus ir užtvaras, elektromagnetines spynas, šviestuvus ir kt.
Bendradarbiavimas su kitais įrenginiais - tiek imtuvas, tiek RSU-KO2/2 rinkinio nuotolinio valdymo pultas veikia su bet kuriuo kitu GORKE pagamintu įrenginiu. Kuriant kitus rinkinius nėra jokių techninių apribojimų. Nuotolinio valdymo pultas gali valdyti bet kokį imtuvų skaičių, jei jis yra užprogramuotas imtuvo atmintyje.
Veikimo diapazonas - toliau nurodytas atstumas taikomas atvirai erdvei (be jokių kliūčių, kai imtuvas ir pilotas gali „matyti vienas kitą“). Jei tarp imtuvo ir siųstuvo yra kliūčių, reikia manyti, kad atstumas sumažės: medžiui ir tinkui jis bus 5–20 % mažesnis, plytoms – 20–40 %, o gelžbetoniui – 40–80 % mažesnis. Jei kliūčių daug, patariame sukonfigūruoti įrenginius naudojant SH klasės imtuvus, naudoti retransliatorius arba galingesnius nuotolinio valdymo pultus. Jei yra metalinių kliūčių, nerekomenduojama naudoti radijo sistemų. Tokioje situacijoje reikėtų apsvarstyti galimybę įdiegti WLC 201 modulį, kuris padės išvengti problemos. Dviguba vertė, nurodyta piloto techninėje specifikacijoje, taikoma sąveikai su skirtingų tipų imtuvais. Pirmoji vertė (mažesnė) taikoma RSU tipo superreaktyviems imtuvams, antroji (didesnė) – superheterodininiams imtuvams, pavyzdžiui, OPC, IDO.
Imtuvo atminties talpa - Gamyklinėje versijoje RSU-KO2/2 rinkinio imtuvas turi mažą atmintį (14 nuotolinio valdymo pultelių). Norint naudoti sistemas su daugiau nei 14 valdymo pultelių, reikia naudoti S parinktį (113 siųstuvų). Reikia nepamiršti, kad šiems imtuvams net vieno nuotolinio valdymo pultelio ištrynimas iš atminties yra susijęs su būtinybe perprogramuoti tuos, kurie turėtų likti sistemoje. Dėl šios priežasties rekomenduojame didelėse sistemose (kelias dešimtis ar net šimtus valdymo pultelių) naudoti identifikuojančius imtuvus (pvz., IDO 500), nes jie leidžia atskirai ištrinti siųstuvus iš imtuvo atminties.
Imtuvo veikimo režimas: Monostabilus režimas – paspaudus mygtuką, relė atsidaro nustatytam laikui. Bistabilus režimas – gavusi signalą iš nuotolinio valdymo pulto, relė persijungia į kitą būseną.
Ryšio šuolio kodas - radijo perdavimas tarp siųstuvo ir imtuvo pagrįstas šuolio kodu („KEELOQ®“, priklausantis „Microchip Technology Inc.“), kuris garantuoja aukštą saugumo lygį naudojant ir atsparumą radijo signalams, gaunamiems iš kitų įrenginių. Kiekvienas siųstuvas turi savo individualų kodą. Imtuvas reaguoja tik į tuos perdavimus, kurie ateina iš jo atmintyje užprogramuotų siųstuvų.
Dažnis 433,92 MHz - įrenginiai veikia 433,92 MHz dažniu. Šiam dažnių diapazonui naudoti nereikia jokių specialių leidimų ir nuolaidų.
