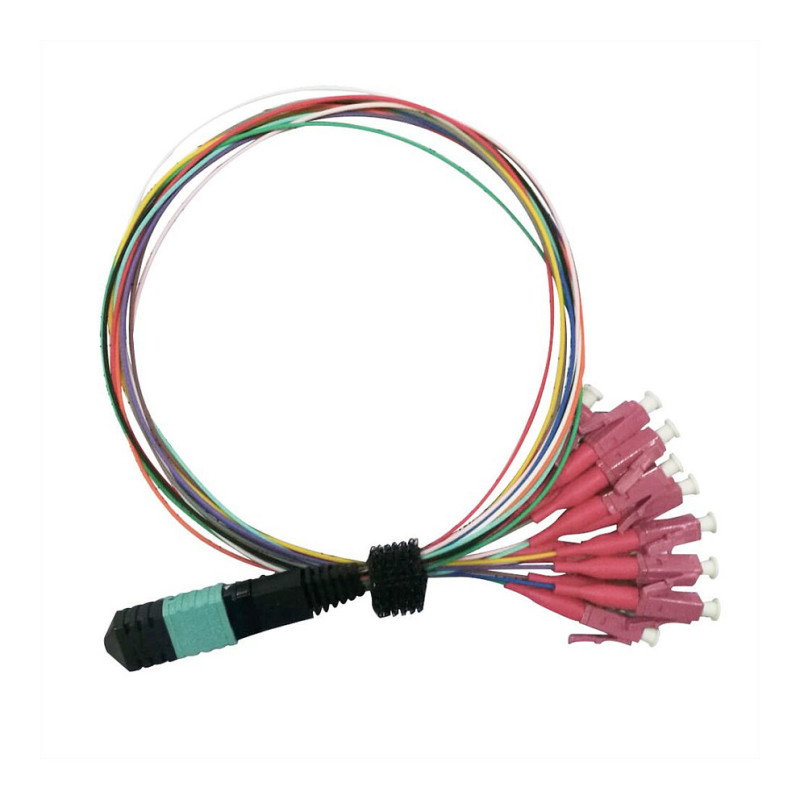

VERTĖ 21.99.1100 InfiniBand / šviesolaidinis kabelis

VALUE 21.99.1100. Cable ilgis: 2 m, šviesolaidinio kabelio tipas: OM4, 1 jungtis: MPO, 2 jungtis: 12x LC, šerdies skersmuo: 50 µm
MPO (daugiaskaidžių įspaudžiamųjų kabelių) sistema
MPO (daugiaskaidžių įspaudžiamųjų) kabelių sistema yra easy lengvai naudojamas sprendimas, pagrįstas didelio tankio jungtimi ir 12 gyslų juostinių šviesolaidinių kabelių sistema. Ši sistema dažniausiai naudojama duomenų centruose, bet taip pat, pvz., tarp serverių kambarių. Ji skirta patikimam ir quick veikimui, pasižyminti akivaizdžiais privalumais – mažesniu vietos poreikiu ir geresniu mastelio keitimu. Iš anksto paruošti MPO kabeliai gali būti išskleidžiami į other jungtis, dažniausiai prie LC, kad būtų galima sujungti su standartinio tankio produktais ar paslaugomis, naudojant modulius arba išskleidžiamuosius kabelius.
MPO jungtys contact paprastai 12 skaidulų vienoje jungtyje. Jungtis turi būti stabili, o jos galai teisingai sulygiuoti. Šie aspektai yra būtini norint pasiekti reikiamus perdavimo parametrus.
Todėl MPO jungtys yra vyriškos (su kontaktais) arba moteriškos (be kontaktų) versijos. Kontaktai užtikrina, kad jungčių priekinės dalys būtų tiksliai sulygiuotos contact ir kad šviesolaidžių galiniai paviršiai nebūtų pasislinkę. Pastaba: visi kabeliai yra be halogenų (LSOH). Jungtys yra mažo nuostolio jungtys su labai mažu slopinimu.
Prijungimo taisyklės
a) Kuriant MPO jungtį, visada naudokite vieną vyrišką ir vieną moterišką jungtis bei vieną MPO adapterį.
b) Niekada connect nejunkite vyriško kištuko su vyrišku arba moteriškos kištuko su moterišku. Jungiant moterišką ir moterišką jungtį, dviejų jungčių šviesolaidžių šerdys nebus viename aukštyje, nes trūksta kreipiamųjų kontaktų. Dėl to sumažės našumas. Jungtis „vyras-vyras“ turi dar pražūtingesnių pasekmių. Ten kreipiamieji kaiščiai liečiasi vienas su kitu, todėl nesusidaro contact. Tai taip pat gali pažeisti jungtis.
c) Niekada neišardykite MPO jungties. Kaiščius sunku atjungti nuo MPO jungties, o proceso metu gali nutrūkti pluoštai.
MPO kabeliai
MPO kabeliai pristatomi jau užbaigti. Tam reikia atidžiau planuoti iš anksto, tačiau tai turi daug privalumų: trumpas įrengimo laikas, patikrinta ir garantuota kokybė bei didelis patikimumas.
Magistraliniai kabeliai: Magistraliniai kabeliai yra nuolatinė jungtis, jungianti MPO modulius su kiekvienu other. Magistraliniai kabeliai gali būti su 12 skaidulų. Jų galai užbaigiami 12-fiber MPO jungtimis, moteriškos versijos (be kontaktų).
Išoriniai kabeliai: Išoriniai kabeliai naudojami MPO cable prijungimui prie standartinio tankio jungčių, dažniausiai prie 12 LC jungčių.
Šviesolaidis - Cable OM4: Žr. šviesolaidinio pluošto trumpiklį cable 50/125µm OM4 mūsų kataloge. Kiekvieno įrengimo svarbiausias dalykas yra užtikrinti teisingą laidų sujungimą nuo siųstuvo-imtuvo iki imtuvo. Jei naudojate kasečių, magistralinių kabelių ir dvipusių jungiamųjų kabelių rinkinį, turite laikytis tam tikrų magistralinių kabelių poliškumo metodo gairių. Grafike aprašytas atvejis atitinka A poliškumo metodą, tai reiškia, kad dvipusiai šviesolaidiniai jungiamieji kabeliai TURI būti CROSS prijungti vienoje pusėje, o TIESIAI – kitoje pusėje.
MPO adapteriai
Adapteriai naudojami connect dviem MPO jungtims sujungti. Jie užtikrina, kad abu jungikliai būtų pakelti. Taigi abi jungtys yra sujungtos toje pačioje padėtyje kiekvienos other.
atžvilgiu. MPO moduliai
Moduliai ir adapterių plokštės yra tai, kas connect yra nuolatinis ryšys su standartinio tankio pleistru cable. MPO modulis leidžia vartotojui paimti magistraliniu kabeliu cable atvestus šviesolaidžius ir paskirstyti juos į dvipusį cable. Kaip jau surinkti įrenginiai, MPO moduliai turi 12 šviesolaidžių ir turi LC adapterius priekyje ir MPO gale. Modulius galima įmontuoti į skydelius, kad būtų galima montuoti 19 colių stelaže.

Savybės

Cable ilgis: 2 m
Šviesolaidinio kabelio tipas: OM4
1 jungtis: MPO
2 jungtis: 12x LC
1 jungties lytis: Kištukas
2 jungties lytis: Kištukas
Product spalva: Daugiaspalvė
Šerdies skersmuo: 50 µm
Apvalkalo skersmuo: 125 µm
Apvalkalo medžiaga: Mažai dūmų išskirianti, be halogenų (LSZH)
