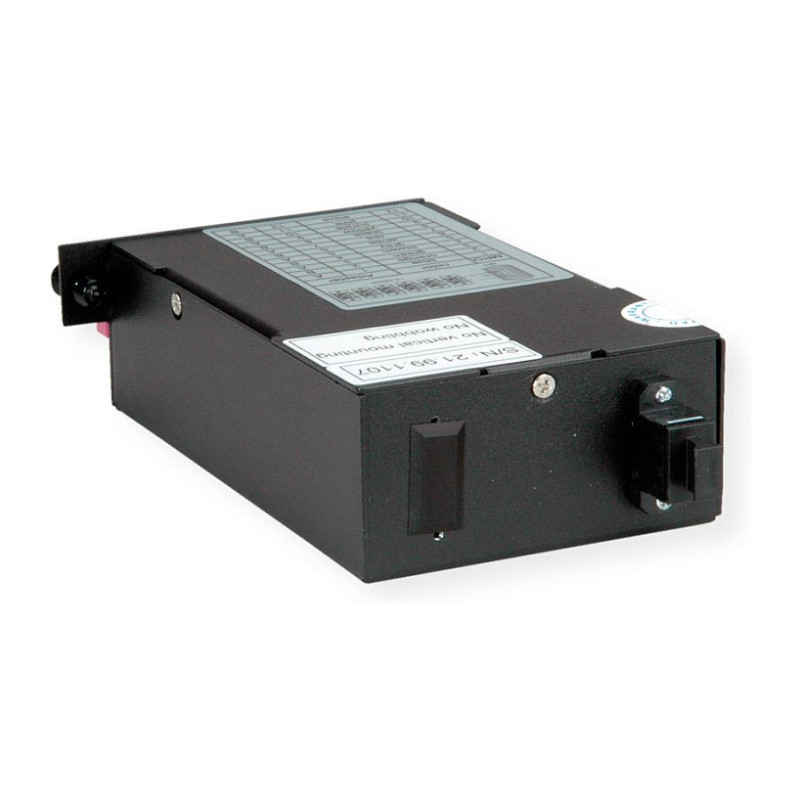

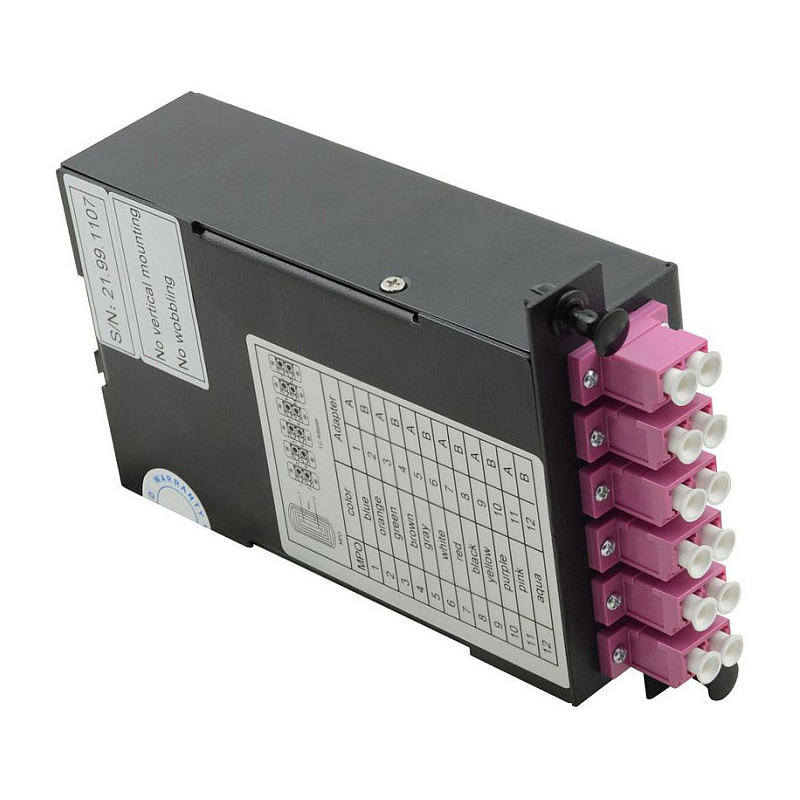

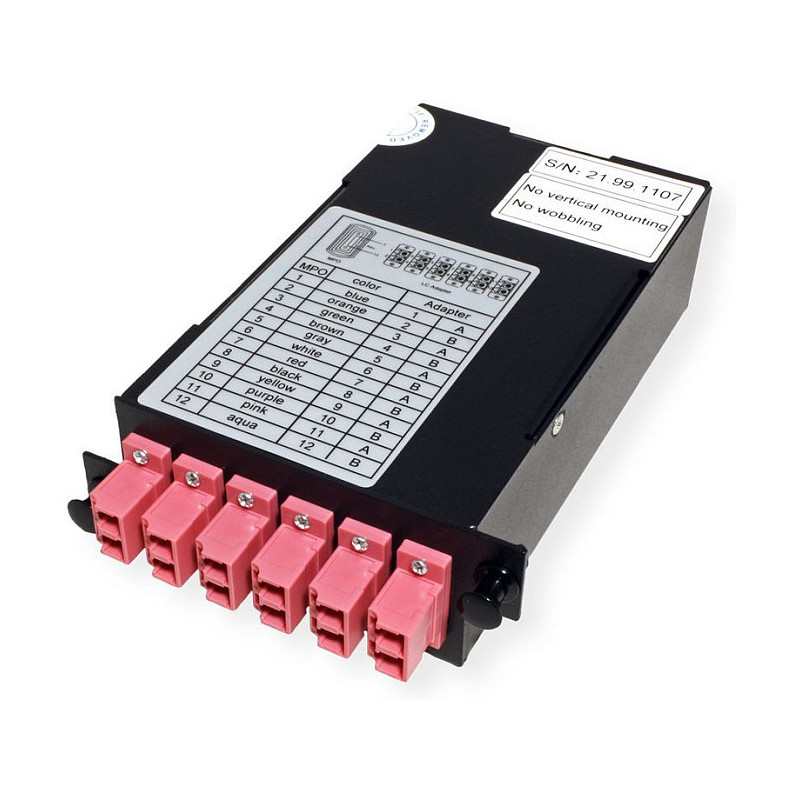

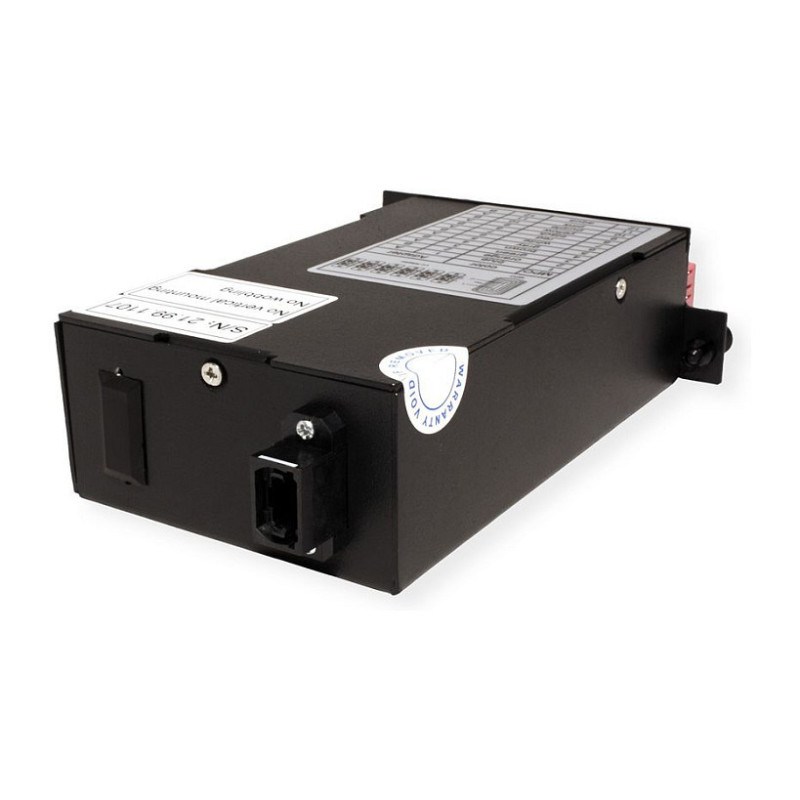

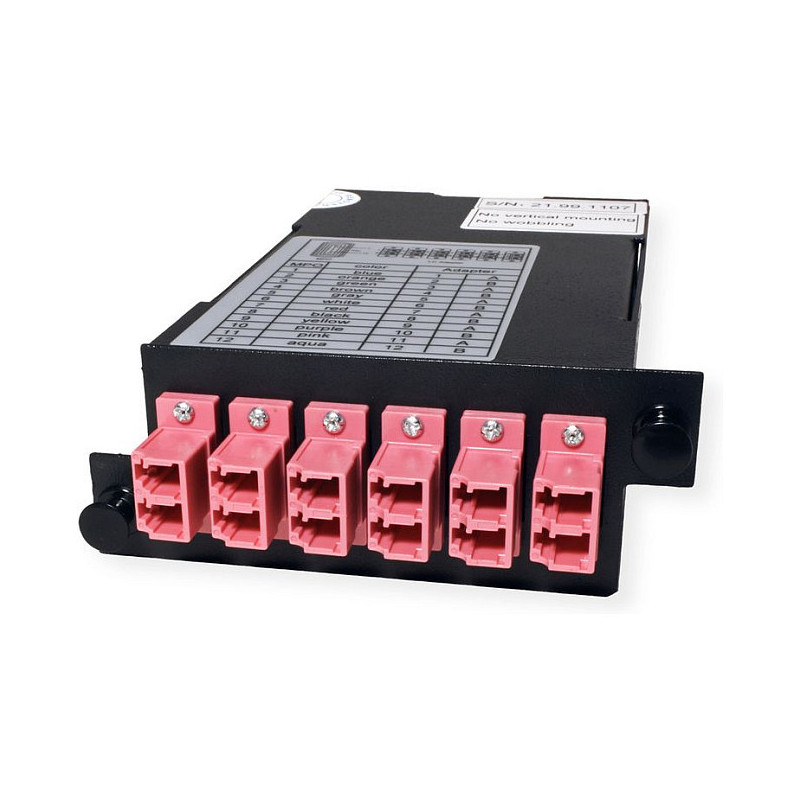

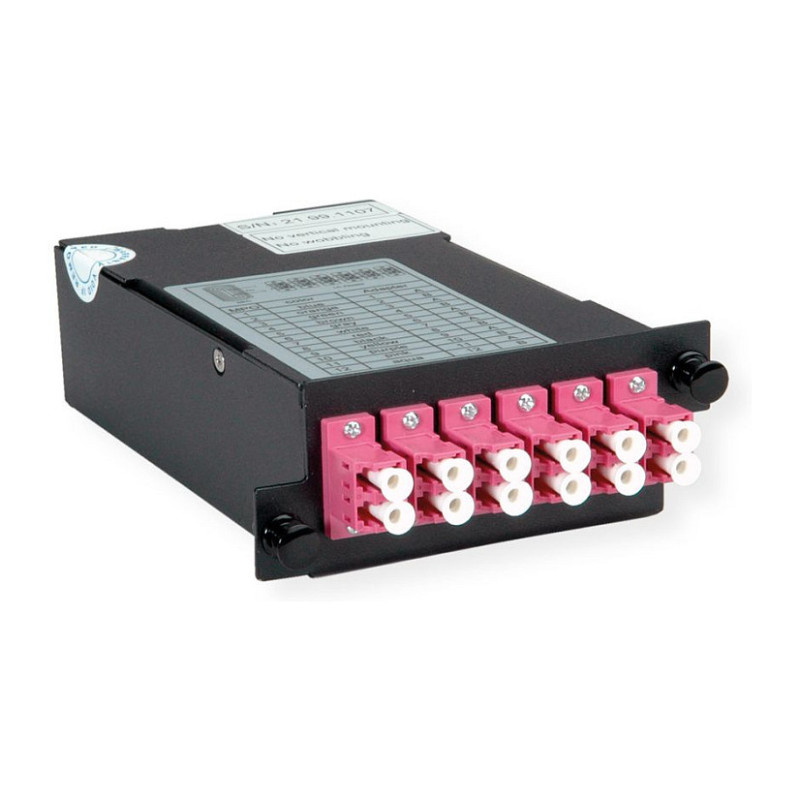

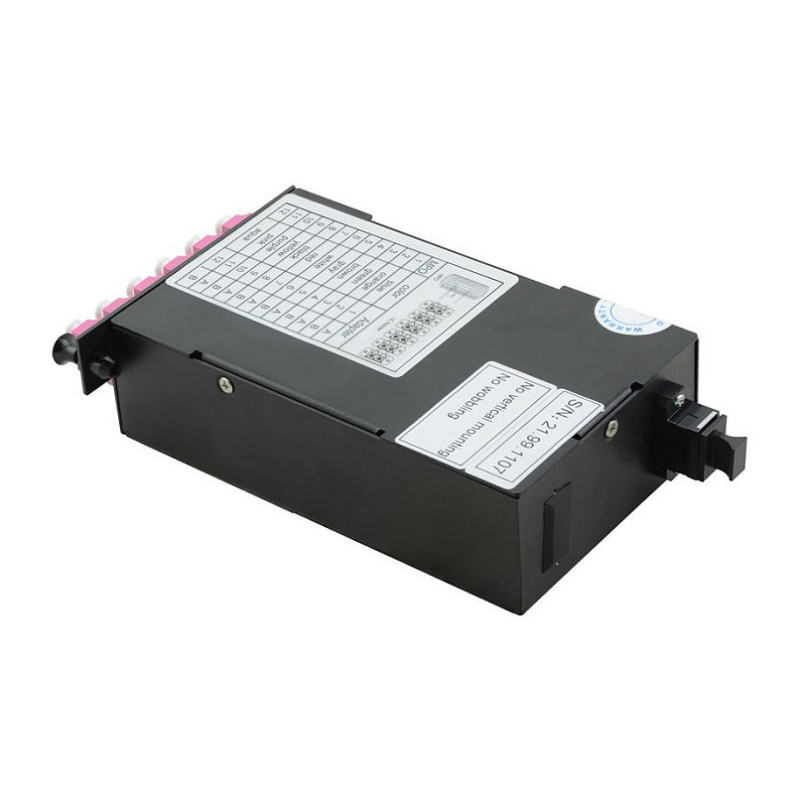

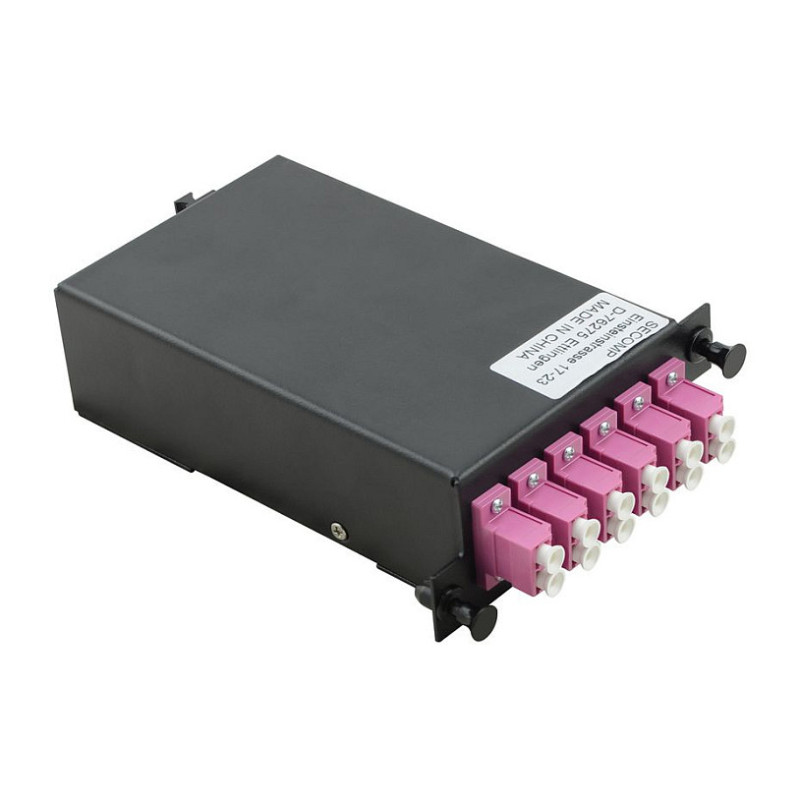

VALUE 21.99.1107 kabelio lyties keitiklis

VALUE 21.99.1107. 1 jungtis: MPO, 2 jungtis: 12x LC. Product spalva: juoda
MPO (daugiaskaidžių įstumiamo kabelio) sistema
MPO (daugiaskaidžių įstumiamo kabelio) sistema yra easy paprastas naudoti sprendimas, pagrįstas didelio tankio jungtimi ir 12 gyslų juostinių šviesolaidinių kabelių sistema. Ši sistema dažniausiai naudojama duomenų centruose, bet taip pat, pvz., tarp serverių kambarių. Ji skirta patikimam ir quick veikimui, pasižyminti akivaizdžiais privalumais – mažesniu vietos poreikiu ir geresniu mastelio keitimu. Iš anksto paruošti MPO kabeliai gali būti išskleidžiami iki other jungčių, dažniausiai prie LC, kad būtų galima sujungti su standartinio tankio produktais ar paslaugomis, naudojant modulius arba išskleidžiamus kabelius.
PAGRINDINIAI FAKTAI MPO
Visiškai palaiko visas optinio pluošto programas Ethernet tinkle family
Modulinis sprendimas su daugkartinio naudojimo moduliais ir kabeliais
Didelio tankio kabeliai taupo erdvę ir užtikrina geresnį oro srautą, palyginti su tradiciniais cable ryšuliais
Kabeliai gamykloje iš anksto paruošiami iki reikiamo ilgio, kad būtų galima sujungti dideliu tankiu
MPO jungtys contact paprastai 12 skaidulų vienoje jungtyje. Jungtis turi būti stabili, o jos galai teisingai sulygiuoti. Šie aspektai yra būtini norint pasiekti reikiamus perdavimo parametrus.
Todėl MPO jungtys yra vyriškos (su kontaktais) arba moteriškos (be kontaktų) versijos. Kontaktai užtikrina, kad jungčių priekinės dalys būtų tiksliai sulygiuotos contact ir kad šviesolaidžių galiniai paviršiai nebūtų pasislinkę. Pastaba: visi kabeliai yra be halogenų (LSOH). Jungtys yra mažo nuostolio jungtys su labai mažu slopinimu.
Prijungimo taisyklės
a) Kuriant MPO jungtį, visada naudokite vieną vyrišką ir vieną moterišką jungtis bei vieną MPO adapterį.
b) Niekada connect nejunkite vyriško kištuko su vyrišku arba moteriškos kištuko su moterišku. Jungiant moterišką ir moterišką jungtį, dviejų jungčių šviesolaidžių šerdys nebus viename aukštyje, nes trūksta kreipiamųjų kontaktų. Dėl to sumažės našumas. Jungtis „vyras-vyras“ turi dar pražūtingesnių pasekmių. Ten kreipiamieji kaiščiai liečiasi vienas su kitu, todėl nesusidaro contact. Tai taip pat gali pažeisti jungtis.
c) Niekada neišardykite MPO jungties. Kaiščius sunku atjungti nuo MPO jungties, o proceso metu gali nutrūkti šviesolaidžiai.
MPO kabeliai
MPO kabeliai tiekiami jau paruošti. Tam reikia atidžiau planuoti iš anksto, tačiau tai turi daug privalumų: trumpas įrengimo laikas, patikrinta ir garantuota kokybė bei didelis patikimumas.
Magistraliniai kabeliai: Magistraliniai kabeliai yra nuolatinė jungtis, jungianti MPO modulius su kiekvienu other. Magistraliniai kabeliai tiekiami su 12 šviesolaidžių. Jų galai užbaigiami 12-fiber MPO jungtimis, moteriškos versijos (be kontaktų).
Išoriniai kabeliai: Išoriniai kabeliai naudojami MPO cable prijungimui prie standartinio tankio jungčių, dažniausiai prie 12 LC jungčių.

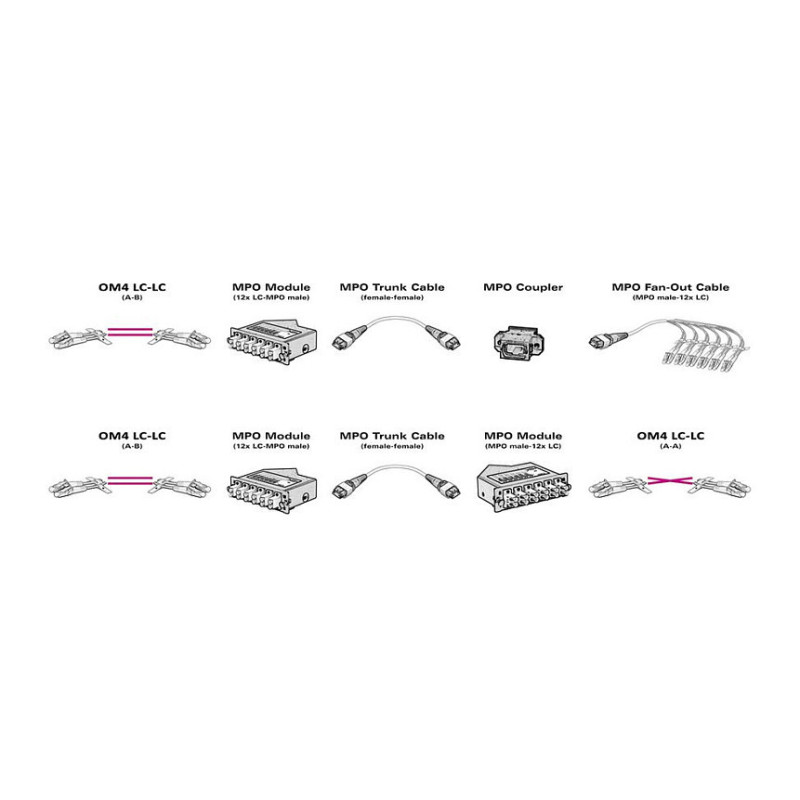

Šviesolaidis - Cable OM4: Žr. šviesolaidinio pluošto trumpiklį cable 50/125µm OM4 mūsų kataloge. Kiekvieno įrengimo svarbiausias dalykas yra užtikrinti teisingą laidų sujungimą nuo siųstuvo-imtuvo iki imtuvo. Jei naudojate kasečių, magistralinių kabelių ir dvipusių jungiamųjų kabelių rinkinį, turite laikytis tam tikrų magistralinių kabelių poliškumo metodo gairių. Grafike aprašytas atvejis atitinka A poliškumo metodą, tai reiškia, kad dvipusiai šviesolaidiniai jungiamieji kabeliai TURI būti CROSS prijungti vienoje pusėje, o TIESIAI – kitoje.
MPO adapteriai
Adapteriai naudojami connect dviem MPO jungtims sujungti. Jie užtikrina, kad abu jungikliai būtų viršuje. Taigi abi jungtys yra sujungtos toje pačioje padėtyje kiekvienos other atžvilgiu.
MPO moduliai
Moduliai ir adapterių plokštės yra tai, kas connect yra nuolatinė jungtis su standartinio tankio jungtimi cable. MPO modulis leidžia vartotojui paimti magistralinio kabelio cable atneštus šviesolaidžius ir paskirstyti juos į dvipusį cable. Kaip jau surinkti įrenginiai, MPO moduliai turi 12 šviesolaidžių ir turi LC adapterius priekyje bei MPO adapterius gale. Modulius galima įmontuoti į skydelius, kad būtų galima montuoti 19 colių stelaže.

Uostai ir sąsajos

1 jungtis: MPO
2 jungtis: 12x LC
1 jungties lytis: vyriška
2 jungties lytis: moteriška

Našumas

Product spalva: juoda

Svoris ir matmenys

Plotis: 74,7 mm
Gylis: 126,6 mm
Aukštis: 37,5 mm
Svoris: 295 g
