Adapter do kamery cofania Fiat 500 2016 - , 500L, 500X 2017 - Nawigacja 7 cali.

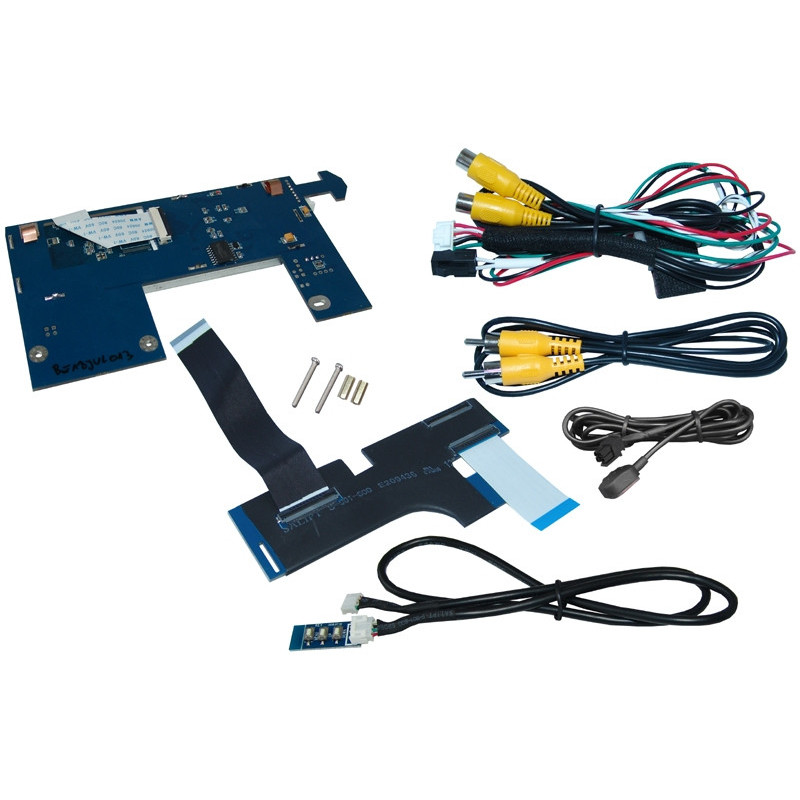

Interfejs r.LiNK umożliwia uruchomienie kamery cofania tył oraz dowolnych dwóch źródeł wideo (urządzenie modernizacyjne, np. Odtwarzacz DVD, tuner DVB-T, ...) do fabrycznego systemu informacyjno-rozrywkowego pojazdu.

Cechy produktu

• Interfejs pozwala na podłączenie zewnętrznych źródeł wideo (np odtwarzacz DVD, tuner DVB-T, itp.).
• 1 wejście wideo dla kamery cofania CVBS
• 1 wejścia wideo FBAS dla urządzeń modernizacyjnych (np. Odtwarzacz DVD, tuner DVB-T, ...)
• Automatyczne przełączanie na wejście kamery cofania podczas włączenia biegu wstecznego
• Odblokowanie obrazu podczas jazdy (TYLKO w przypadku wideo na wejściu)
• Wejścia wideo zgodne z PAL i NTSC

Marka i model :

• Fiat 500 07 / 2016 ->
• Fiat 500L 06 / 2017 ->
• Fiat 500X 11 / 2017 ->

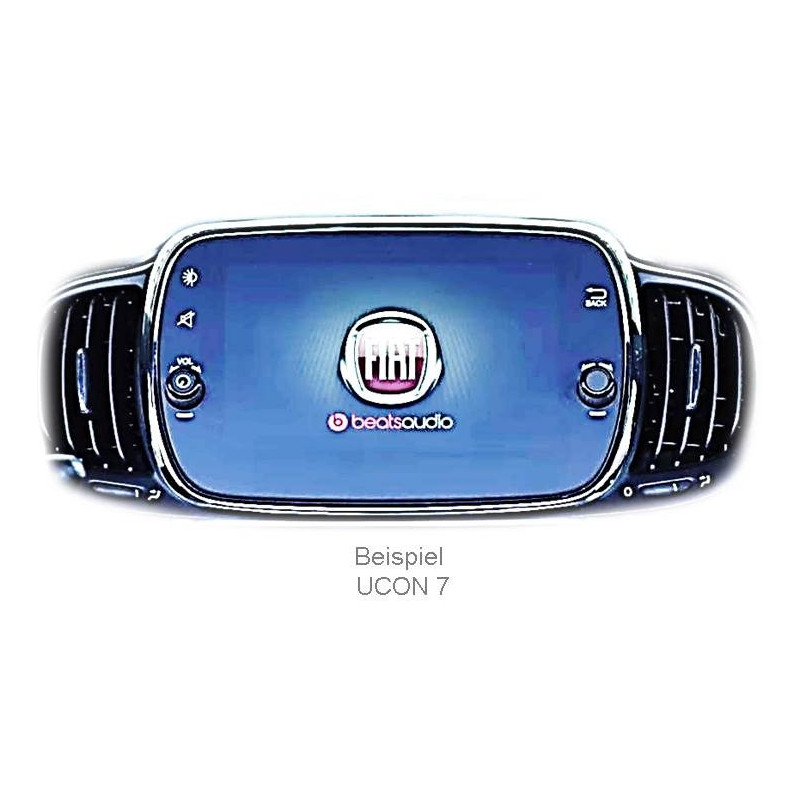

Nawigacja Uconnect LIVE HD / Nav LIVE HD z 7- calowym monitorem (VP2-312-7in + VP2 334 7in)

Ograniczenia

Tylko wideo interfejs dostarcza TYLKO sygnały wideo do systemu informacyjno-rozrywkowego. Aby podawać sygnały audio, można użyć istniejącego fabrycznego wejścia audio AUX, modulatora FM.
Fabryczna kamera cofania automatyczne przełączanie na tylną kamerę cofania jest możliwe tylko przy włączonym wstecznym.


UWAGA : Interfejs jest wbudowany w płytę monitora (w tym celu należy otworzyć monitor)!

Połączenia

Źródło obrazu: kabel taśmowy
Wejście wideo: gniazdo RCA
Wejście kamery tylnej: gniazdo RCA

Dane techniczne

Napięcie robocze 7 ~ 25 V DC
Prąd spoczynkowy <7mA
Zużycie prądu 125mA @ 12V
Wejście wideo 0,7 ~ 1V
Formaty wejściowe wideo PAL / NTSC
Zakres temperatury roboczej Od -40 ° C do + 85 ° C
Wymiary modułu PCB 1 164 x 11 x 82 mm (szer. X wys. X gł.)
Wymiary modułu PCB 2 118 x 3 x 52 mm (szer. X wys. X gł.)
