7 kontaktų priekabos jungtis EPTA12

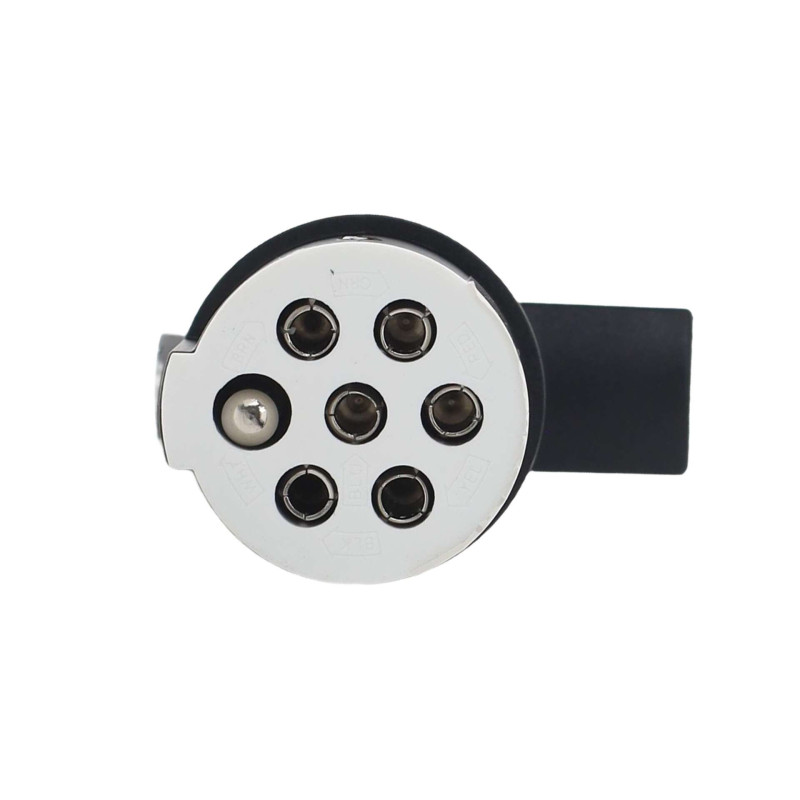

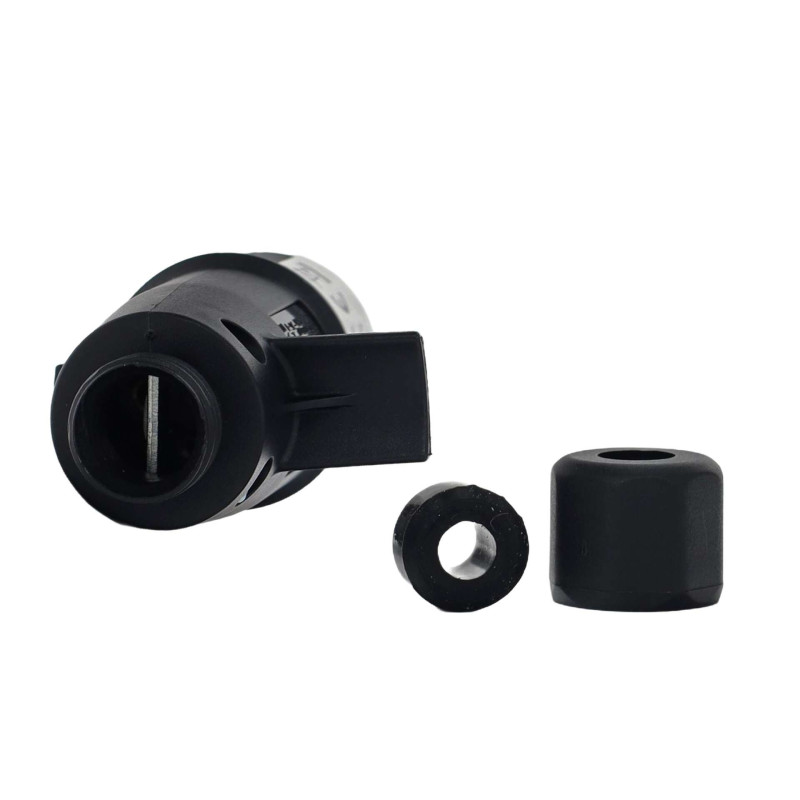

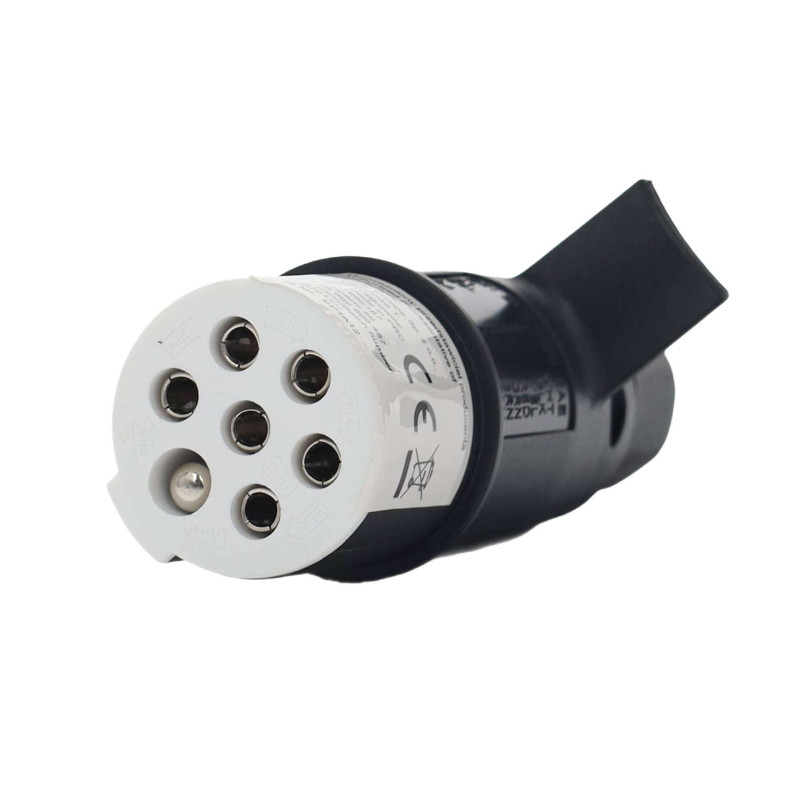

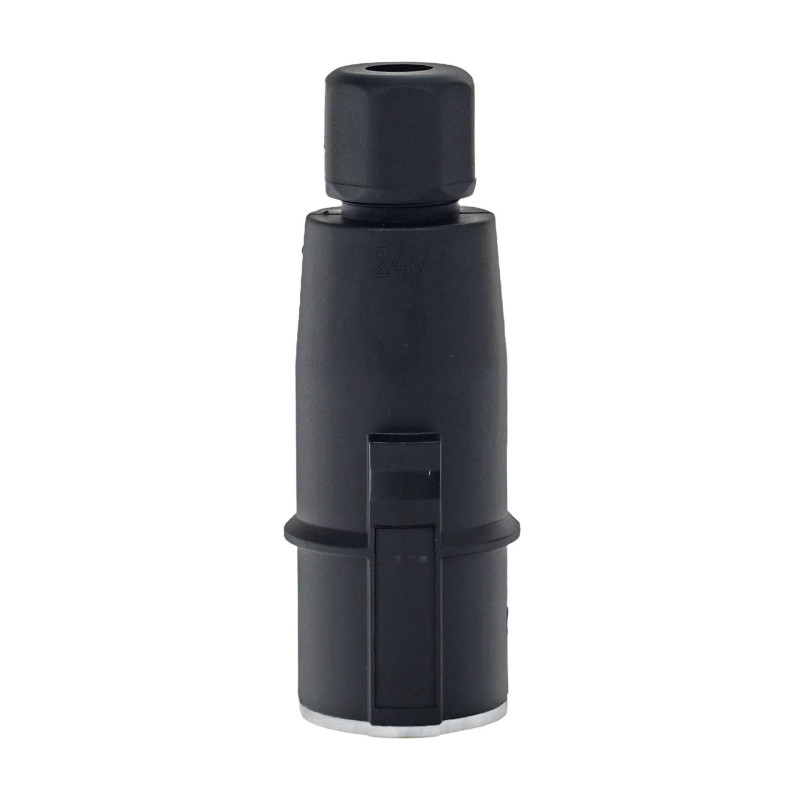

EPTA12 Priekabos kištukas 24 V 7 kontaktų S tipo elektros kištukas 24 V 7 kontaktų S tipo Skirta papildomoms elektros jungtims priekabose, puspriekabėse ir komercinėse transporto priemonėse, veikiančiose 24 V sistemoje. S tipas, atitinka standartą. ISO 3731 / 24S, naudojama kaip pagalbinė jungtis, papildanti pagrindinę 24 V N tipo jungtį. Šis modelis turi plastikinį korpusą, baltą jungčių skydelį ir galinį kabelio sandariklį, kuris padeda apsaugoti laidų pynės lizdą. Kontaktų žymėjimas palengvina teisingą laidų prijungimą montuojant arba keičiant pažeistą kištuką. 24 V 7 kontaktų S tipo jungties schema (ISO 3731 / 24S):

• 1 kontaktas (31) - Funkcija: įžeminimas - Laidas: baltas
• 2 kaištis – Funkcija: ABS signalizacija / pagalbinė funkcija – Laidas: juodas
• 3 kaištis – funkcija: atbulinės eigos žibintas – laidas: geltonas
• 4 kontaktas (30) – Funkcija: nuolatinis +24 V maitinimas – Laidas: raudonas
• 5 kaištis – funkcija: valdymas nuo žemės / pagalbinė funkcija – laidas: žalias
• 6 kontaktas (15) – Funkcija: maitinimas po uždegimo +24 V – Laidas: rudas
• 7 kaištis – funkcija: galinis rūko žibintas – laidas: mėlynas

Tipas: 24 V priekabos / puspriekabės kištukas, S tipo; Įtampa: 24 V; Kontaktų skaičius: 7 kontaktų; Standartas: ISO 3731 / 24S; Medžiaga: plastikas; Spalva: juoda ir balta; Kabelio tvirtinimas: kabelio jungtis; Panaudojimas: priekabos, puspriekabės, sunkvežimiai, komunalinės technikos, 24 V pagalbinės instaliacijos;
