13 kontaktų priekabos lizdas EPTA15

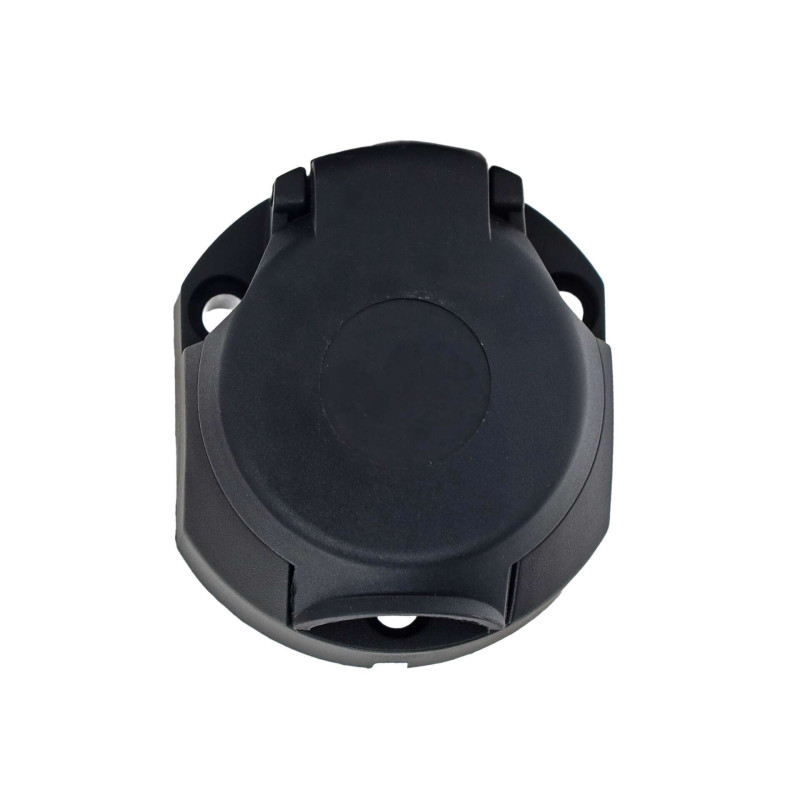

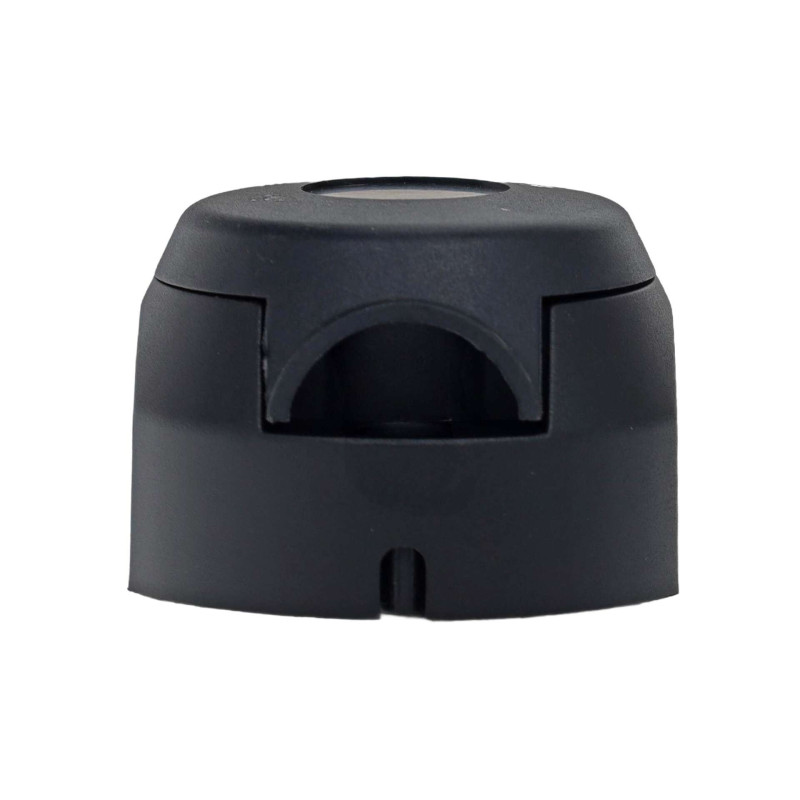

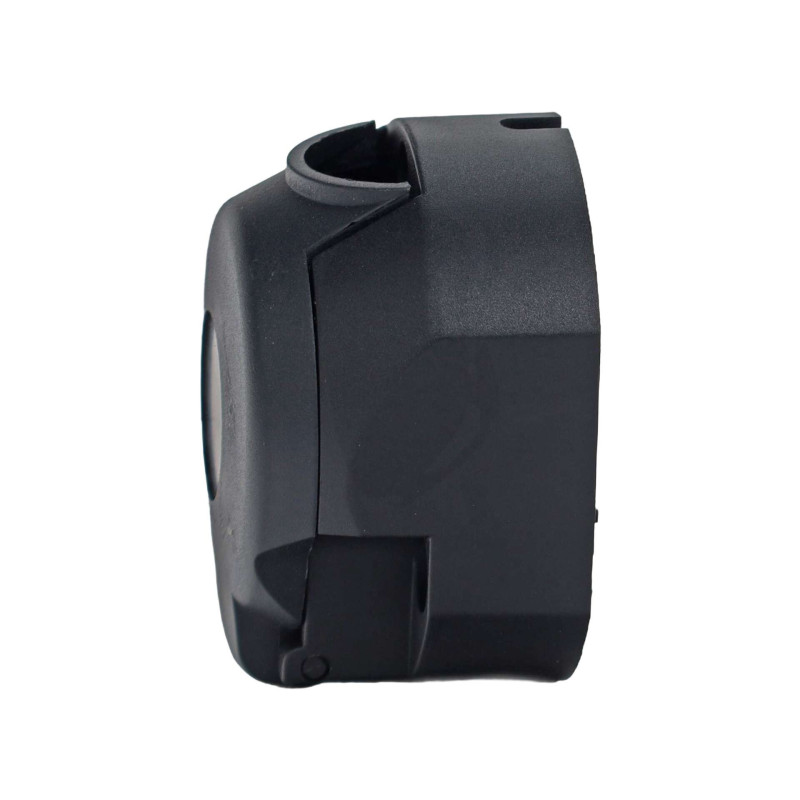

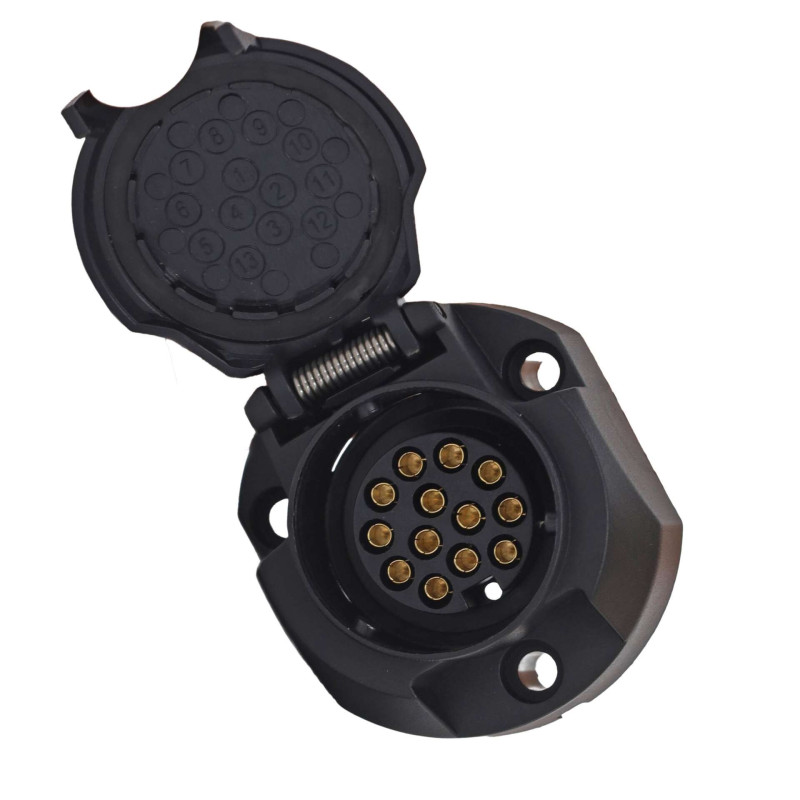

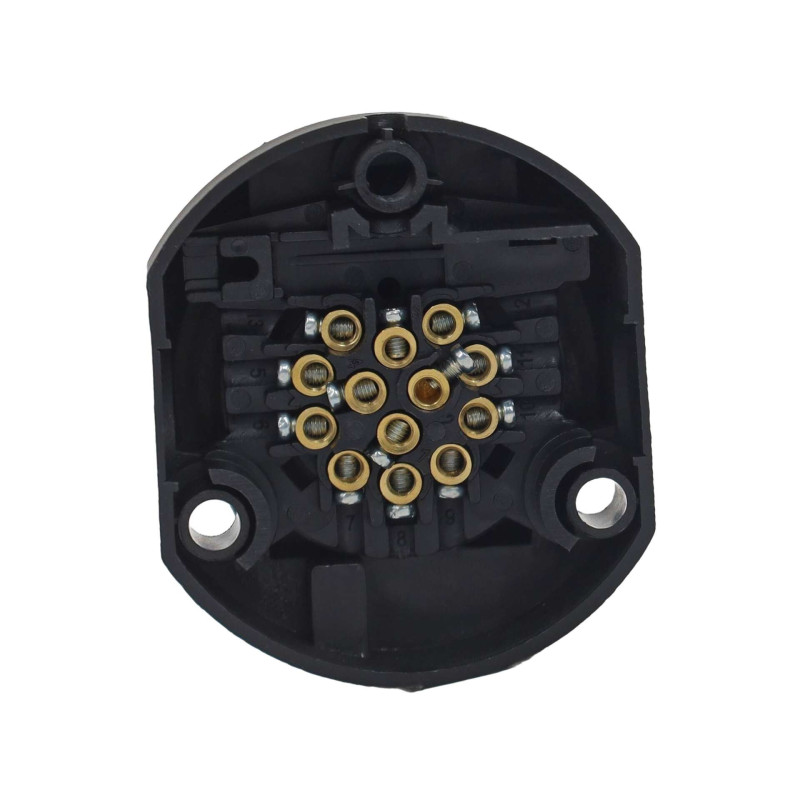

EPTA15 12 V 13 kontaktų priekabos lizdas. Universalus elektros lizdas, skirtas transporto priemonės elektros sistemai prijungti prie priekabos, platforminės priekabos, namelio ant ratų ar dviračių laikiklio. Jungtis 13 kontaktų Jis suteikia daugiau funkcijų nei standartinė 7 kontaktų instaliacija, įskaitant papildomas grandines, naudojamas nameliuose ant ratų ir kitose vietose. Šis modelis pasižymi plastikiniu korpusu, spyruokliniu apsauginiu dangteliu ir tvirtinimo angomis lizdui prisukti prie transporto priemonės. Užrakinamas dangtelis padeda apsaugoti jungtį nuo purvo, dulkių ir drėgmės, kai lizdas nenaudojamas. 13 kontaktų jungties schema (atitinka ISO 11446):

• 1 kaištis (L) - Funkcija: kairysis posūkio signalas - Laidas: geltonas
• 2 kontaktas (54G) – funkcija: galinis rūko žibintas – laidas: mėlynas
• 3 kontaktas (31) - Funkcija: įžeminimas kontaktams 1-8 - Laidas: baltas
• 4 kaištis (R) – funkcija: dešinysis posūkio signalas – laidas: žalias
• 5 kaištis (58R) - Funkcija: dešinieji šoniniai žibintai - Laidas: rudas
• 6 kaištis (54) – Funkcija: Stabdžių žibintai – Laidas: Raudonas
• 7 kontaktas (58L) - Funkcija: kairieji šoniniai žibintai - Laidas: juodas
• 8 kaištis – funkcija: atbulinės eigos žibintas – laidas: pilkas
• 9 kontaktas – Funkcija: 12 V nuolatinės srovės maitinimas – Laidas: rudai mėlynas
• 10 kaištis – Funkcija: 12 V uždegimo maitinimo šaltinis – Laidas: rudai raudonas
• 11 kaištis – Funkcija: įžeminimas 10 kaiščiui – Laidas: baltai raudonas
• 12 kaištis – funkcija: rezervinis / priekabos signalas – laidas: nėra standartinės spalvos
• 13 kaištis – Funkcija: įžeminimas 9 kaiščiui – Laidas: baltas ir juodas

Tipas: priekabos lizdas Įtampa: 12 V Kontaktų skaičius: 13 kontaktų Standartas: ISO 11446 Medžiaga: plastikas Spalva: juoda Korpusas: uždaromas su spyruokliniu dangteliu Tvirtinimas: per tvirtinimo skyles Panaudojimas: transportavimo priekabos, priekabos, nameliai ant ratų, dviračių laikikliai
