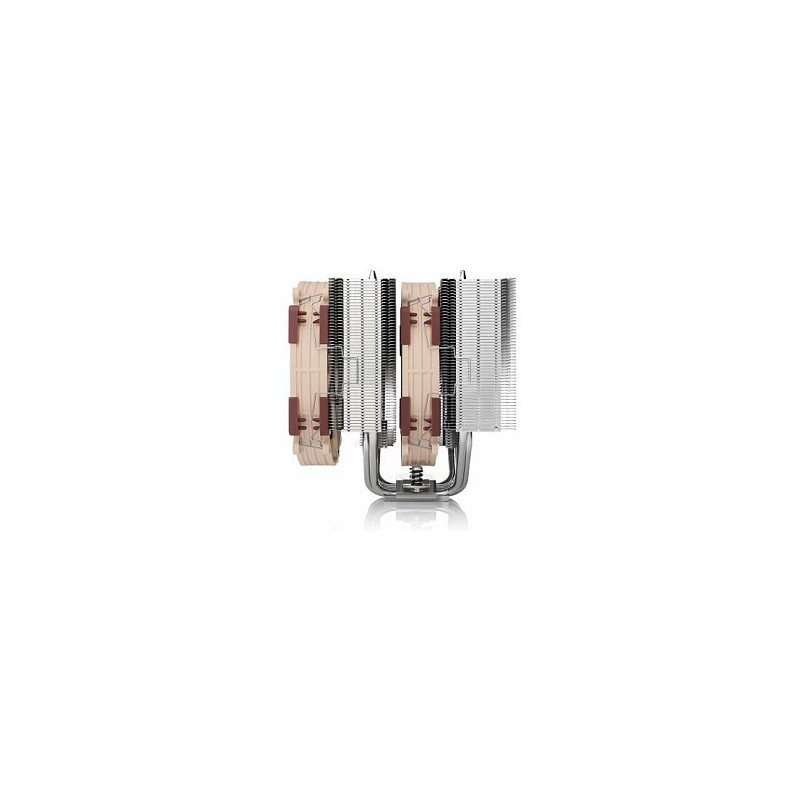

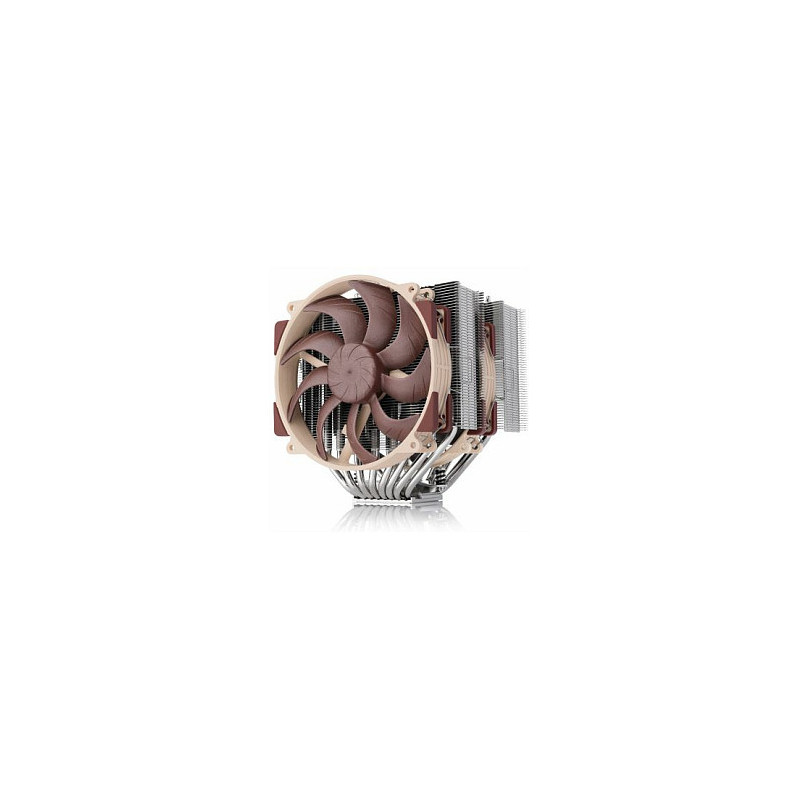

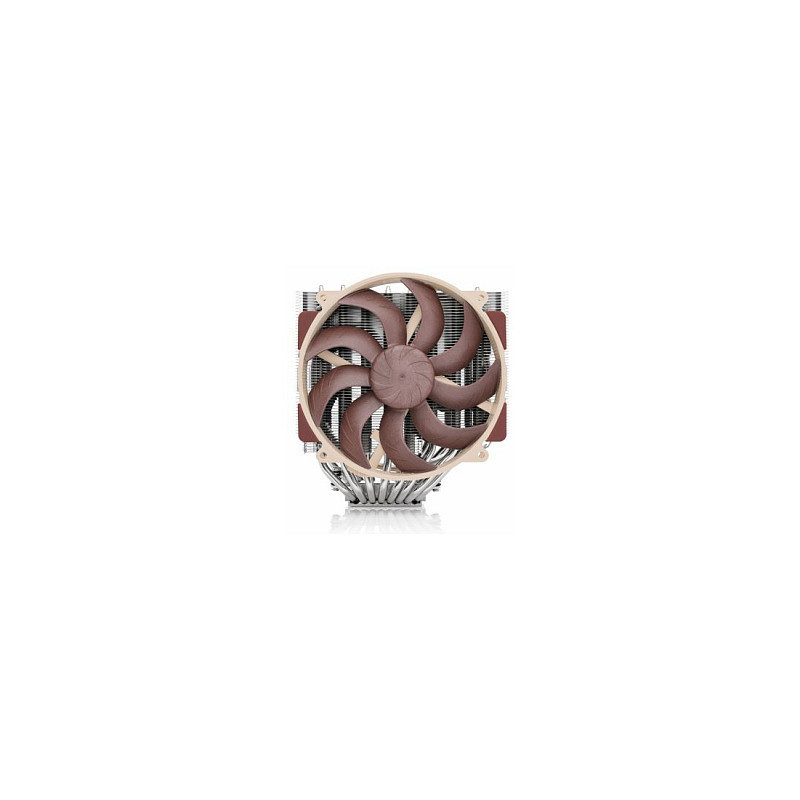

Noctua NH-D15 G2 LBC kompiuterio aušinimo sistema

Noctua NH-D15 G2 LBC. Tipas: Oro aušintuvas, Ventiliatoriaus skersmuo: 14 cm, Sukimosi greitis (min.): 1250 aps./min., Sukimosi greitis (maks.): 1500 aps./min., Oro srautas: 155,6 m³/h, Guolių tipas: Savistabilizuojantis alyvos slėgio guolis (SSO). Įtampa: 12 V. Plotis: 150 mm, Gylis: 152 mm, Aukštis: 168 mm
NH-D15 G2 yra dar labiau patobulintas antros kartos legendinis Noctua NH-D15. Su pažangiausiais, greičio poslinkio NF-A14x25r G2 PWM ventiliatoriais, aštuoniais šilumos vamzdžiais ir asimetrinėmis pelekų grupėmis, kurios buvo kruopščiai suderintos su naujais ventiliatoriais, jis pasiekia dar geresnį tylų aušinimo našumą nei jo apdovanojimus pelnęs pirmtakas. Todėl G2 versija yra tikras flagmanas, tęsiantis originalaus NH-D15 palikimą, peržengdamas oro aušinimo ribas ir prilygdamas daugelio „viskas viename“ (AIO) vandens aušinimo sprendimų efektyvumui. Specializuota „Low Base Convexity“ (LBC) versija, optimizuota santykinai plokščiems procesoriams, užtikrina puikią kontakto kokybę su AMD AM5 procesoriais, net jei nenaudojama pridedama ofsetinio tvirtinimo parinktis. Be dar labiau patobulinto našumo, NH-D15 G2 taip pat siūlo geresnį suderinamumą dėl ofsetinės konstrukcijos, kuri leidžia jam užpildyti viršutinį PCIe x16 lizdą daugumoje dabartinių pagrindinių plokščių. Galiausiai, G2 versija buvo atnaujinta iki „Torx®“ pagrindu sukurtos SecuFirm2+™ kelių lizdų tvirtinimo sistemos su pridedamu NM-SD1 atsuktuvu, taip pat prie pranašesnio Noctua NT-H2 terminio padengimo. Trumpai tariant, NH-D15 G2 buvo patobulintas praktiškai visais aspektais – nuo radiatoriaus ir ventiliatorių iki tvirtinimo, terminės pastos ir priedų paketo. Be to, patikima Noctua gamintojo garantija suteikiama „6-year“, todėl tai naujas pirmasis pasirinkimas klientams, kuriems reikalingas geriausias oro aušinimas.
Naujos kartos našumas
Visą dešimtmetį originalus NH-D15 buvo plačiai laikomas geriausiu oro aušintuvu rinkoje. G2 versija tęsia šį palikimą, dar labiau patobulindama garsųjį tylų savo legendinio pirmtako aušinimo našumą. Ypač sudėtingomis sąlygomis, kai yra didesnė šilumos apkrova, NH-D15 G2 gali pasiekti iki kelių laipsnių žemesnę temperatūrą ir tokiu būdu pasiūlyti šiluminę erdvę, kuri leidžia naudoti didesnį turbo taktinį dažnį.
Optimizuoti, asimetriški pelekų blokai
NH-D15 G2 buvo kruopščiai optimizuotas, kad geriausiai išnaudotų puikų naujųjų NF-A14x25r G2 PWM ventiliatorių oro srautą ir slėgio našumą. Dėl patobulintų ventiliatorių P/Q našumo pelekų atstumą buvo galima sumažinti nuo 1.9mm iki 1.6mm, o tai leido integruoti 23 papildomas pelekus ir padidinti bendrą pelekų paviršiaus plotą 20 %. Tuo pačiu metu 5mm sumažino priekinio pelekų bloko plotį, kad apkrova tarp dviejų ventiliatorių būtų labiau subalansuota.
Didesnis našumas, mažesnis dydis
Dėl didesnio briaunų tankio, kurį suteikia nauji NF-A14x25r G2 ventiliatoriai, taip pat asimetrinių briaunų blokų ir šiek tiek mažesnio tarpo tarp blokų, G2 versija pasižymi geresniu našumu ir šiek tiek mažesniu dydžiu, palyginti su originalia NH-D15 (9mm mažesnis radiatoriaus gylis, toks pat radiatoriaus plotis, toks pat bendras aukštis, įskaitant ventiliatorius).
8 šilumos vamzdžiai, užtikrinantys geresnį našumą esant didesnėms šilumos apkrovoms
NH-D15 G2 naudoja aštuonis, o ne šešis šilumos vamzdžius, palyginti su originalia NH-D15. Padidinta papildomų šilumos vamzdžių šiluminė talpa ypač naudinga esant didelėms šilumos apkrovoms, tokioms kaip 250W ir aukštesnės klasės, kur našumo padidėjimas, palyginti su originalia NH-D15, yra didžiausias.
Trys variantai, skirti optimizuoti konkrečiai platformai
Optimali kontakto kokybė tarp radiatoriaus ir procesoriaus yra gyvybiškai svarbi siekiant geriausio įmanomo aušinimo našumo. Kadangi dabartinės procesorių platformos labai skiriasi kontaktinio paviršiaus lygumu ir karštųjų taškų vieta, NH-D15 G2 yra įprastoje universalioje versijoje su vidutiniu pagrindo išgaubtumu, taip pat specializuotuose LBC (mažo pagrindo išgaubtumo) ir HBC (didelio pagrindo išgaubtumo) variantuose, siekiant užtikrinti geriausią įmanomą kontaktą skirtingose situacijose.
Specializuota LBC (mažo pagrindo išgaubtumo) versija
Mažo pagrindo išgaubtumo (LBC) versija pasiekia optimalią kontakto kokybę su santykinai plokščiais procesoriais. Todėl ji idealiai tinka AM5, net jei nenaudojamas ofsetinis tvirtinimas arba jei vartotojai siekia suderinti kuo žemesnę CCD temperatūrą su kuo žemesne IOD temperatūra. LBC versija taip pat rekomenduojama AM4, LGA2066 ir LGA2011 (-3) (reikalingas nemokamas NM-i20xx tvirtinimo rinkinys), tiesioginio montavimo lustams, taip pat procesoriams, kurie buvo plokščiai uždengti arba aprūpinti plokščiais, specialiais šilumos paskirstytojais. Daugiau informacijos rasite šiame DUK.
NM-ISW1 tarpinės, skirtos procesoriaus deformacijai sumažinti LGA1700 lizde
Įdėjus 1mm tarpines poveržles po LGA1700 lizdo ILM (nepriklausomas pakrovimo mechanizmas), sumažės ILM spaudimas procesoriui ir taip sumažės dėl šio slėgio atsirandanti deformacija. Mažiau deformuojantis procesoriui, pagerės procesoriaus ir mažo arba vidutinio išgaubtumo radiatorių kontaktas, o tai gali lemti tipišką temperatūros pagerėjimą maždaug iki 2-3°C. CPU, kurie ilgesnį laiką buvo naudojami su visu ILM slėgiu, taip pat gali šiek tiek pagerėti naudojant didelio bazinio išgaubtumo aušintuvus. Daugiau informacijos rasite šiame straipsnyje.
Nuoslinkio konstrukcija užtikrina didesnį PCIe tarpą
Kaip ir NH-D15S, NH-D15 G2 yra nustumtas link viršutinio pagrindinės plokštės krašto (kai montuojamas standartine orientacija, pūtimu link įvesties/išvesties skydelio), kad būtų daugiau tarpo link PCIe lizdų. Tai leidžia jam atlaisvinti viršutinį PCIe x16 lizdą daugumoje dabartinių pagrindinių plokščių (žr. pagrindinių plokščių suderinamumo sąrašą).
Didelis RAM suderinamumas vieno ventiliatoriaus režimu
Dėl įgilintų apatinių briaunų NH-D15 G2 suteikia bent 59mm tarpą aukštiems atminties radiatoriams vieno ventiliatoriaus režimu, todėl jis suderinamas su dauguma rinkoje esančių aukštos klasės RAM modulių. Dviejų ventiliatorių režimu NH-D15 G2 turėtų būti naudojamas su standartinio aukščio RAM (iki 32mm, žr. RAM suderinamumo sąrašą)
Du NF-A14x25r G2 ventiliatoriai
Naujos kartos Noctua NF-A14x25r G2 ventiliatoriai nustato naują našumo ir triukšmo efektyvumo standartą apvalių korpusų 140mm ventiliatoriams. Jų puiki akustika, taip pat pranašesnės oro srauto ir slėgio charakteristikos yra vienas iš kertinių akmenų, leidžiančių NH-D15 G2 pranokti savo legendinį pirmtaką.
Greičio poslinkis optimaliai akustikai
Kai du ventiliatoriai veikia traukos-stūmimo konfigūracijoje tuo pačiu greičiu, jų akustinė sąveika gali sukelti nepageidaujamus harmoninius reiškinius, tokius kaip pertraukiamos vibracijos ar periodinis dūzgimas. Todėl du NF-A14x25r G2 PWM ventiliatoriai, naudojami NH-D15 G2, yra šiek tiek pasukti pagal greitį (+/- ~25rpm), siekiant užtikrinti optimalią akustiką.
PWM valdymas su plačiu greičio diapazonu
NF-A14x25r G2 PWM ventiliatorius galima valdyti PWM nuo maksimalaus 1500rpm greičio iki pat 300rpm. Tai leidžia juos reguliuoti maksimaliam našumui arba beveik tyliam veikimui naudojant automatinį, temperatūros pagrindu veikiantį pagrindinės plokštės greičio valdymą arba rankinius valdiklius, tokius kaip NA-FC1.
Ventiliatoriai sustoja esant 0 % PWM
Kai pagrindinė plokštė arba PWM ventiliatoriaus valdiklis nustato ventiliatorių darbo ciklą į 0 % PWM, jie sustos. Dėl to NH-D15 G2 idealiai tinka kurti sistemas su pusiau pasyviu aušinimu, kuris automatiškai išjungia ventiliatorius ir todėl veikia visiškai tyliai, kai veikia tuščiąja eiga, jei leidžia temperatūros parametras.
Mažo triukšmo lygio adapteriai
NH-D15 G2 tiekiamas su dviem mažo triukšmo lygio adapteriais (LNA), kurie sumažina maksimalų ventiliatoriaus greitį nuo 1500 iki 1300rpm. LNA galima naudoti ventiliatoriams veikti fiksuotu 1300rpm greičiu arba maksimaliam greičiui apriboti, kai naudojamas automatinis PWM valdymas.
Puikus komponentų aušinimas
Dideli NF-A14x25r G2 ventiliatoriai, esantys žemiau pelekų, ne tik prisideda prie puikių NH-D15 G2's procesoriaus aušinimo galimybių, bet ir užtikrina didžiulį oro srautą virš aplinkinių pagrindinės plokštės radiatorių ir komponentų, tokių kaip VRM, taip užtikrinant puikų komponentų aušinimo našumą.
SecuFirm2+™ Torx pagrindu sukurta kelių lizdų tvirtinimo sistema
Noctua SecuFirm2™ tvirtinimo sistemos tapo kokybės, saugumo ir paprasto montavimo sinonimu. Profesionali SecuFirm2+™ versija Torx pagrindu su pridedamu atsuktuvu užtikrina dar geresnį valdymą ir ilgaamžiškumą. Lizdus galima naudoti su Intel LGA1851, LGA1700, LGA1200 ir LGA115x (LGA1150, LGA1151, LGA1155, LGA1156), taip pat AMD AM5 ir AM4.
AMD AM5 montavimo paslinkimo parinktis
NH-D15 G2 komplekte yra Noctua montavimo strypai AM5, kurie leidžia montuoti aušintuvą pastumtą į pietinę lizdo pusę 7mm pagalba, taip pasiekiant geresnę kontakto kokybę tiesiai virš CCD(-ų). Tai gali padėti LBC versijai dar kelias dešimtąsias laipsnio išsikišti, leidžia įprastai versijai veikti taip pat gerai, kaip LBC versijai, o HBC versija yra arti. Išsamesnės informacijos ieškokite šiame straipsnyje.
Suderinamumas su senesniais ir būsimais lizdais
Dėl Noctua „SecuFirm™“ ekosistemos NH-D15 G2 gali būti suderinamas su senesniais LGA1366 ir LGA775 lizdais naudojant pasirenkamą NM-I3 montavimo rinkinį, kuris pateikiamas nemokamai. Jei techniškai įmanoma, Noctua taip pat teiks atnaujinimo rinkinius būsimiems lizdams, todėl NH-D15 G2 yra saugi ilgalaikė investicija.
NT-H2 naujos kartos šiluminis pasta
Klientams, norintiems geriausio iš geriausių oro aušinimo, kiekvienas laipsnis yra svarbus. Štai kodėl NH-D15 G2 komplekte yra tūbelė Noctua naujos kartos NT-H2 šiluminio pastos, kuri užtikrina dar geresnį našumą nei apdovanojimus pelnęs NT-H1 ir leidžia pasiekti geriausius įmanomus aušinimo rezultatus.
AMD AM5 šiluminės pastos apsauga
Kai taikomas aušinimo tirpalo montavimo slėgis, šiluminės pastos perteklius bus išspaustas į išorę. AM5 procesoriuose ši pastos perteklius linkęs kauptis šilumos paskirstytojo šonuose esančiose angose ir gali būti sunkiai pašalinamas. Paprasta ir nerizikinga NA-TPG1 plokštė apsaugo nuo šio nepageidaujamo reiškinio.
Lituota sąsaja tarp šilumos vamzdžių ir briaunų
Daugelyje radiatorių briaunos yra presuojamos prie šilumos vamzdžių. Dėl skirtingų vario ir aliuminio šiluminio plėtimosi koeficientų šis sujungimas per daugelį metų gali atsilaisvinti, o tai gali sumažinti našumą. Priešingai, NH-D15 G2's briaunos yra lituojamos prie šilumos vamzdžių, siekiant užtikrinti puikią šiluminę sąsają, kuri nesuprastėtų net po daugelio naudojimo metų.
6-year gamintojo garantija
Noctua produktai garsėja nepriekaištinga kokybe ir išskirtiniu ilgaamžiškumu. Ištikimas šiam paveldui, NH-D15 G2 radiatorius yra sukurtas ilgam tarnavimui, ir kaip ir visi Noctua ventiliatoriai, tiekiami NF-A14x25r G2 įrenginiai pasižymi daugiau nei 150 000 valandų MTTF įvertinimu. Visam paketui suteikiama visa 6-year gamintojo garantija.
Pastabos ir įspėjimai
NH-D15 G2, pakeldamas platformoms būdingą optimizavimą į naują lygį, yra įprastos, standartinės versijos ir dviejų specializuotų variantų:
- Įprastas NH-D15 G2 yra mūsų standartinė rekomendacija. Jame naudojamas toks pat vidutinio dydžio pagrindo išgaubtumas kaip ir daugumoje kitų Noctua radiatorių, todėl jis puikiai tinka universaliam įrenginiui, užtikrinančiam optimalius rezultatus su AM5 su pridedamu ofsetiniu tvirtinimu ir su LGA1700 procesoriais, kai naudojamos pridedamos NM-ISW1 tarpinės (arba vadinamieji kontaktiniai rėmai), siekiant sumažinti procesoriaus deformaciją dėl ILM slėgio.
– HBC (didelio bazinio išgaubtumo) variantas yra specialiai optimizuotas LGA1700 procesoriams, kurie naudojami esant pilnam ILM slėgiui arba ilgalaikio naudojimo metu yra negrįžtamai deformuoti, užtikrindamas puikią kontakto kokybę, nepaisant procesoriaus įgaubtos formos.
– LBC (mažo bazinio išgaubtumo) variantas yra specialiai optimizuotas santykinai plokštiems procesoriams. Todėl jis užtikrina puikią kontakto kokybę su AMD AM5 net ir be poslinkio tvirtinimo, taip pat su kitais panašiai plokščiais procesoriais (pvz., AM4, LGA2066, LGA2011, su užlenktais arba specialiais plokščiais šilumos paskirstytojais ir kt.).
Daugiau informacijos apie tris versijas ir radiatoriaus kontaktų kokybę rasite šiame DUK ir mūsų techniniame straipsnyje su išsamiais našumo duomenimis:
- DUK: Kurią NH-D15 G2 versiją turėčiau pirkti (LBC, įprastą ar HBC)?
- Pagrindo išgaubtumas ir kontaktų kokybė: Techninis pagrindas
Daugiau informacijos apie NH-D15 G2 našumo charakteristikas ir ventiliatoriaus greičio poslinkį rasite šiuose straipsniuose:
- NH-D15 G2 ir NH-D15 našumo duomenys
- Ventiliatoriaus greičio poslinkis: Pulso dažnio teorija ir kaip toliau optimizuoti akustiką

Našumas

Tinkama vieta: Procesorius
Tipas: Oro aušintuvas
Ventiliatoriaus skersmuo: 14 cm
Palaikomi procesoriaus lizdai: LGA 1150 (lizdas H3), LGA 1151 (lizdas H4), LGA 1155 (lizdas H2), LGA 1156 (lizdas H), LGA 1200 (lizdas H5), LGA 1851, lizdas AM4, lizdas AM5
Sukimosi greitis (min.): 1250 aps./min.
Sukimosi greitis (maks.): 1500 aps./min.
Triukšmo lygis (mažas greitis): 19,7 dB
Triukšmo lygis (didelis greitis): 24,8 dB
Oro srautas: 155,6 m³/h
Savybė: Impulsų pločio moduliacijos (PWM) palaikymas
Guolių tipas: Savaime stabilizuojantis alyvos slėgio guolis (SSO)

Konstrukcija

Medžiaga: Aliuminis, varis
Ventiliatorių skaičius: 2 ventiliatoriai
Ventiliatoriaus jungtis: 4-pin

Maitinimas

Įtampa: 12 V

Svoris ir matmenys

Plotis: 150 mm
Gylis: 152 mm
Aukštis: 168 mm
Svoris: 1,52 kg

Techniniai duomenys

Garantijos laikotarpis: 6 metai

Kitos savybės

Vidutinis gedimo laikas (MTTF): 150000 val.
