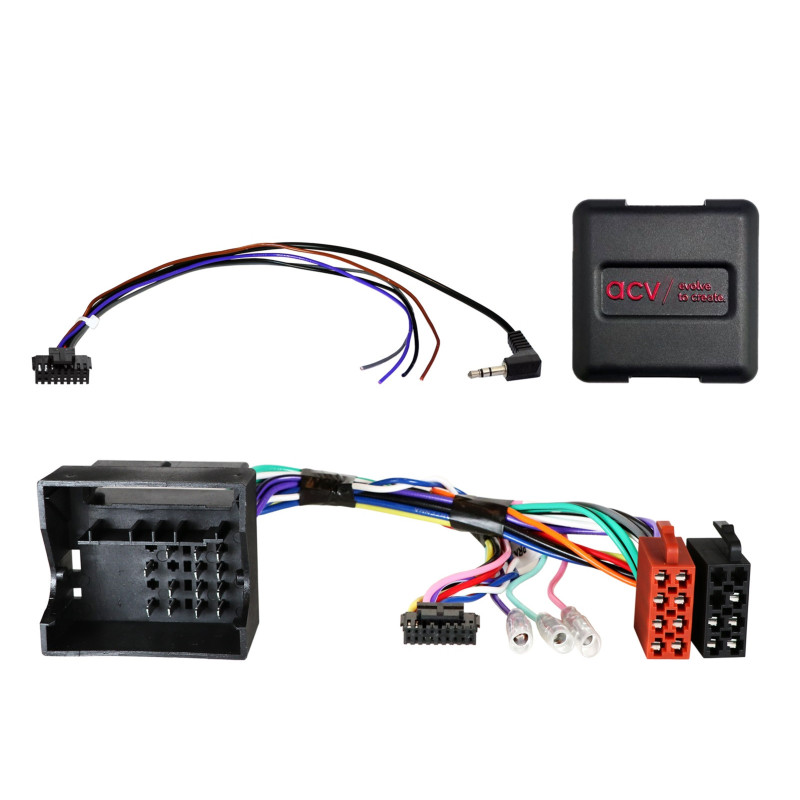

Vairo adapteris „Mercedes“ automobiliams / „Smart 40Pin Quadlock Multilead“

„Mercedes“ vairo adapteris

Adapteris leidžia išlaikyti originalias vairo valdymo funkcijas, kai gamyklinį radiją keičiate neoriginaliu įrenginiu.

⚠ Priklausomai nuo transporto priemonės modelio, naudojamo grotuvo ir jo programinės įrangos, kai kurios funkcijos gali būti nepalaikomos arba jas gali pakeisti kitos.

Svarbi informacija:

• CAN magistralės jungtis:40 kontaktų (Quadlock Mercedes)

• SWC:OEM → 3,5 mm lizdas / laisvas laidas

• Alternatyvus variantas:SWC Mercedes ISO / Quadlock daugialaidis jungiklis → prekė: 42xmc00c

• HU palaikymas:

  • Garso sistema 20 (originalus, 2 DIN)

  • Garso sistema 50 APS Comand NTG2 / NTG2.5

  • OEM palydovinė navigacija

• „Harman Kardon“ automobiliai:reikalingas specialus adapteris (prekės numeris: 13-1190-52 / 13-1190-53)

• Apribojimai:

  • Laikrodžio reguliavimas transporto priemonėse su „Comand NTG2/2.5“ → nepalaikomas (kodavimas galimas tik „HU Audio 20“)

  • „Mercedes“ be 1-DIN OEM HU → nepalaikoma

Taikymas transporto priemonėse: Mercedes:

• A klasė (C169/W169) 2004-10–2012-06

• B klasė (T245) 2005-07–2011-09

• C klasė (W203/CL203/S203) 2004/02 - 2007/09

• CLC klasė (CL203) 2008-06-2011

• CLK klasė (W209) 04/2005 - 01/2010

• CLS klasė (C219) 2008-04–2010-09*

• E klasė (W211/S211) 2008-03–2009-01

• G klasė (W463) 2007-04 - 2008-06

• GL klasė (X164) 2006-09 - 2012-07

• M/ML klasė (W164) 2005-07–2011-07**

• R klasė (W251) 09/2005 - 05/2010

• SLK klasė (R171) 2008-04 - 2011-03

• Sprinter (W906) 2006-04 - 2018-05

• Vito / Viano (W639) 2006-04-2014

Išmanusis:

• „Smart For Focus“ (W454) 2004-01–2007-04

Galimi išėjimo signalai:

• raudona - +12 V uždegimas (15 gnybtas)

• oranžinis - +12 V apšvietimas (58 gnybtas)

• violetinė/balta - +12 V atbulinės eigos signalas

• rožinė - greičio signalas (VSS)

• žalia – stovėjimo stabdžio signalo GND

Išėjimo apkrova:maks. 250 mA
