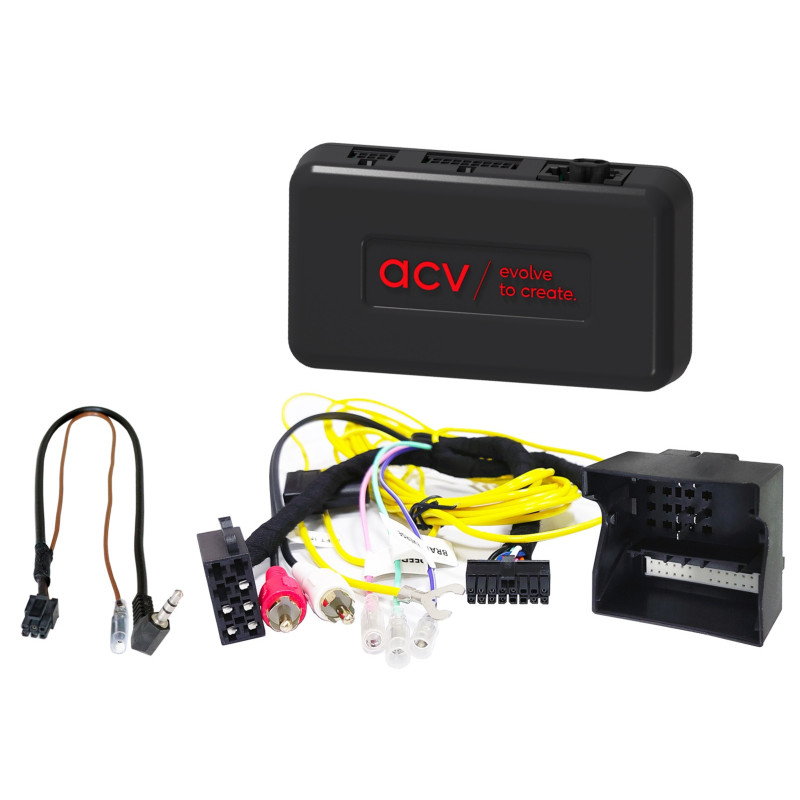

Vairo adapteris BMW 1 / 3 / 5 serijos / X5 / X6 Quadlock Multilead MOST Amp

BMW vairo adapteris – išsaugant SWC funkcijas atnaujinant radiją

Šis adapteris leidžia išlaikyti originalias vairo valdymo (SWC) funkcijas, kai gamyklinį galvos bloką (HU) keičiate modifikuota versija. Šis produktas skirtas BMW automobiliams su CAN magistrale ir MOST patobulinta sistema.

Pagrindinės savybės:

• Išlaikant originalias SWC funkcijas pakeitus radiją.

• Visiškai suderinamas su pasirinktais BMW modeliais su „Business Professional OEM HU“ ir „MOST“ sistema.

• Lengvas surinkimas su nuosekliomis instrukcijomis.

• Profesionali gamintojo techninė pagalba.

Jungtys ir signalai:

• CAN magistralės jungtis:40 kontaktų „Quadlock“ BMW

• SWC jungtis:OEM SWC → 3,5 mm kištukas / išorinis laidas

• Akumuliatoriaus saugiklio jungtis:+12 V, 30 gnybtas

• Galimi signalai:

  • Raudona: +12 V uždegimo gnybtas (15)

  • Oranžinė: +12 V apšvietimo gnybtas (58)

  • Violetinė/balta: +12 V atbulinės eigos signalas

  • Rožinė: greičio impulso signalas

  • Žalia: Stovėjimo stabdžio signalas (GND)

• Išėjimo apkrova:maks. 250 mA

• Jei srovės poreikis viršija 250 mA:

  1. relės ritės varža min. 75 Ω

  2. relės ritės varža min. 150 Ω

Suderinami BMW automobiliai:

• 1 serija (E81/E82/E87/E88):2004 m. kovo mėn. – 2013 m. spalio mėn.

• 3 serija (E90/E91/E92/E93):2005 m. kovo mėn. – 2013 m. spalio mėn.

• 5 serija (E60/E61):2003 m. liepos mėn. – 2010 m. liepos mėn.

• BMW X5 (E70):2007 m. kovo mėn. – 2013 m. rugsėjo mėn.

• BMW X6 (E71/E72):2008 m. gegužės–2014 m. birželio mėn.

Svarbios pastabos:

• Transporto priemonėse su originalia MOST sistema HU modifikavimo faderis nepalaikomas.

• PDC ir garsiniai įspėjamieji signalai nepalaikomi (*taikoma kai kuriems modeliams).

• Prieš montuodami, palyginkite adapterio jungtis su transporto priemonės jungtimis ir įsitikinkite, kad jos vizualiai ir techniškai suderinamos.

• Prieš galutinį montavimą būtina patikrinti SWC funkciją ir transporto priemonės nustatymus.

Surinkimo instrukcijos:

1. Patikrinkite originalaus HU veikimą ir nustatymus.

2. Atjunkite HU nuo įtampos.
